多层堆叠式轮式移动巡检机器人底盘

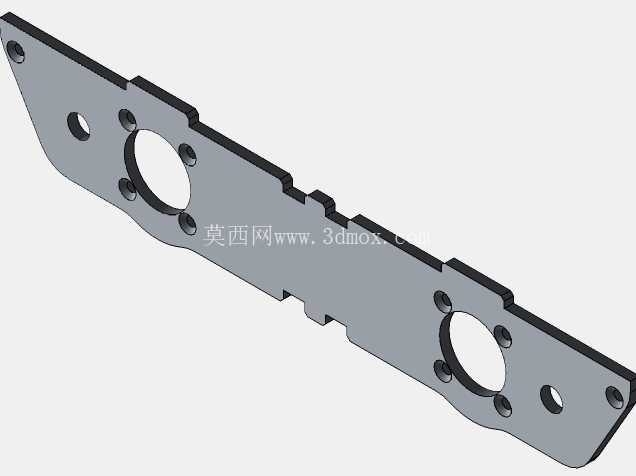

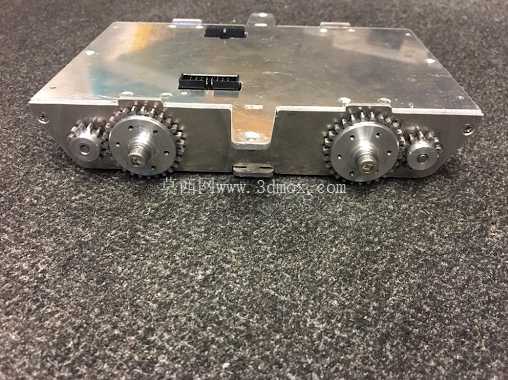

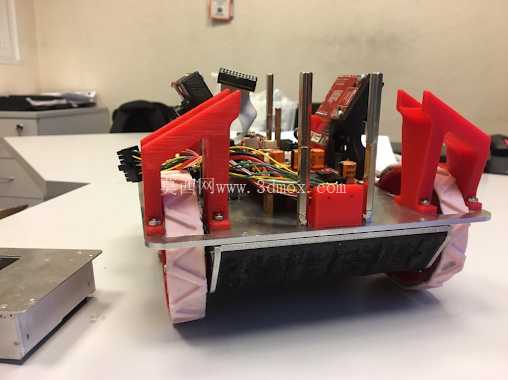

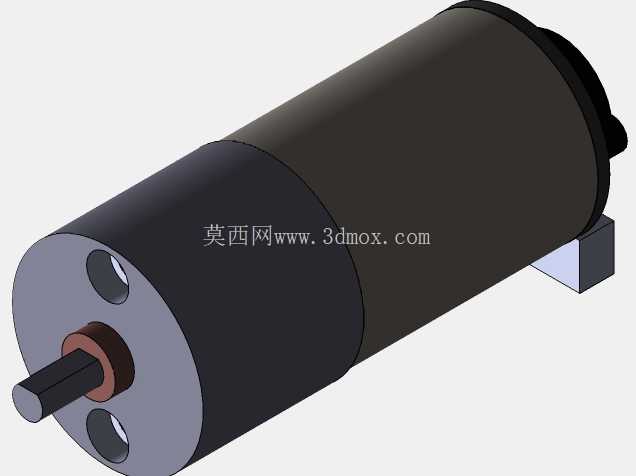

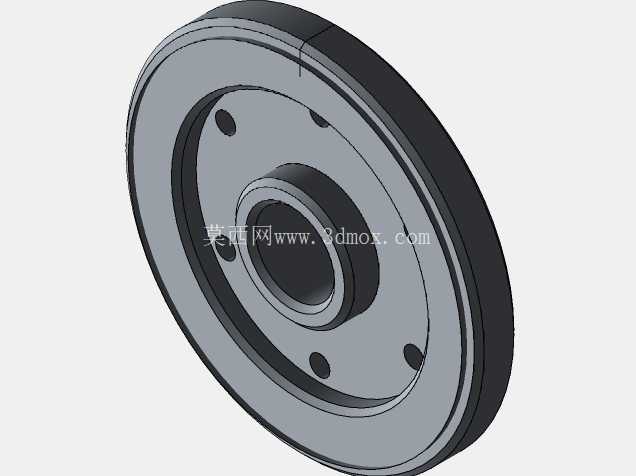

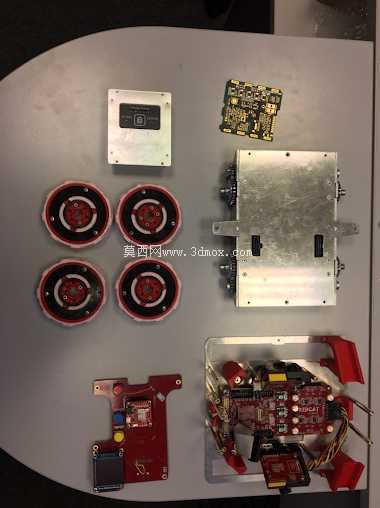

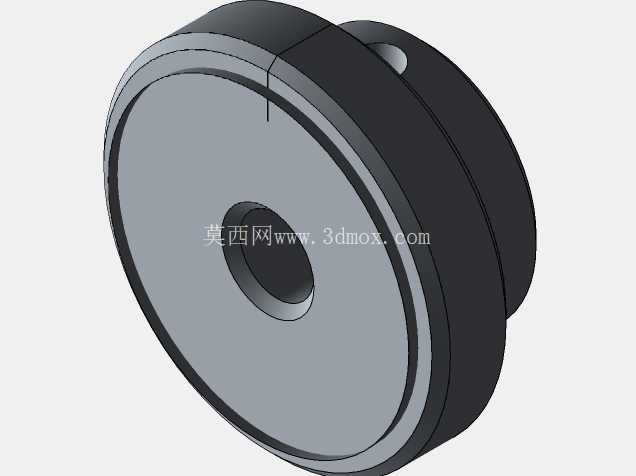

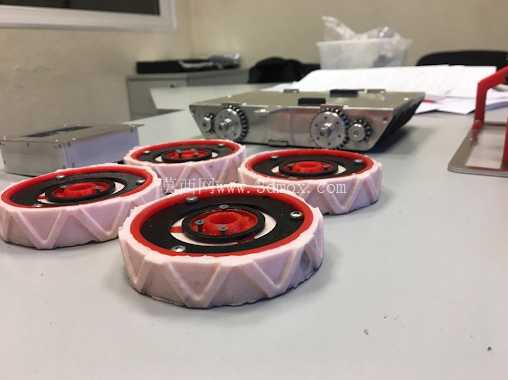

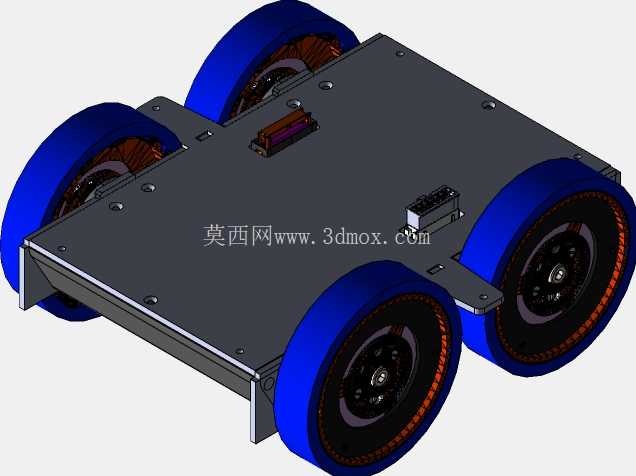

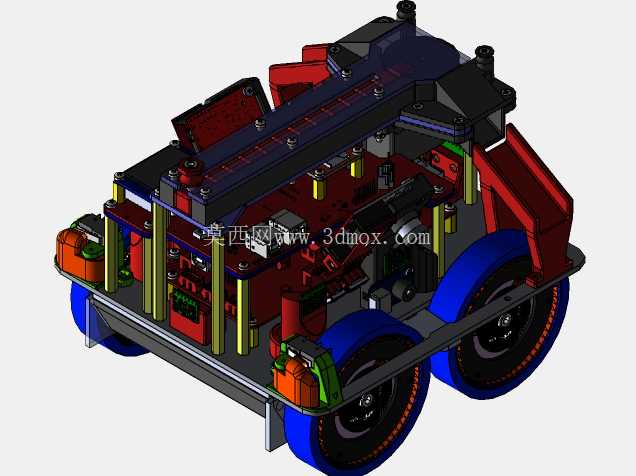

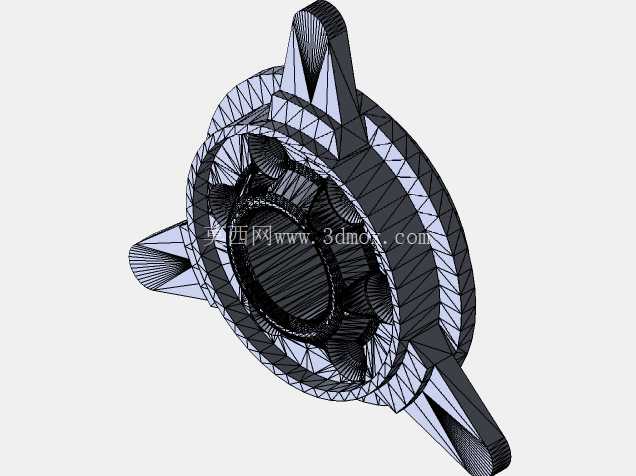

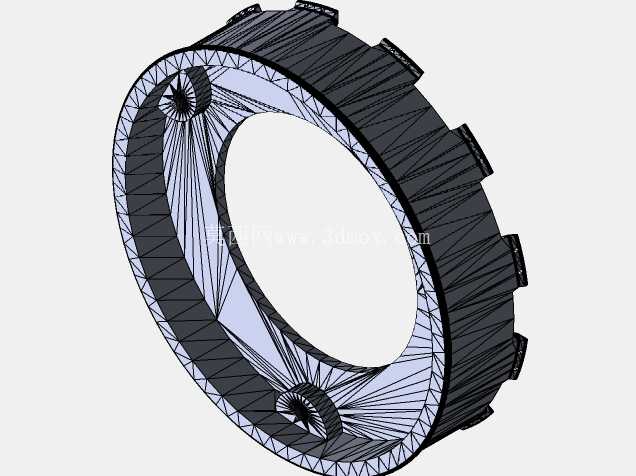

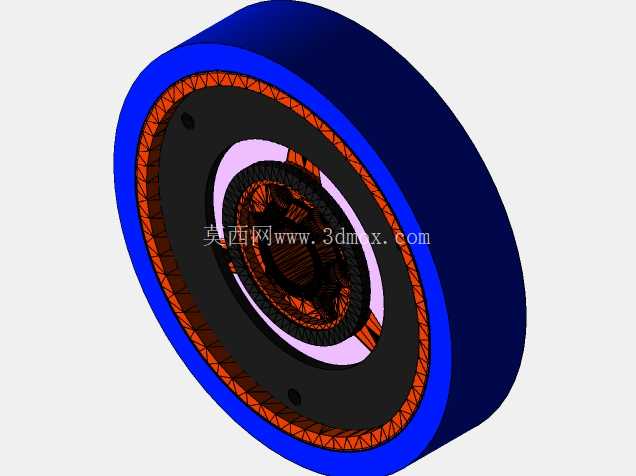

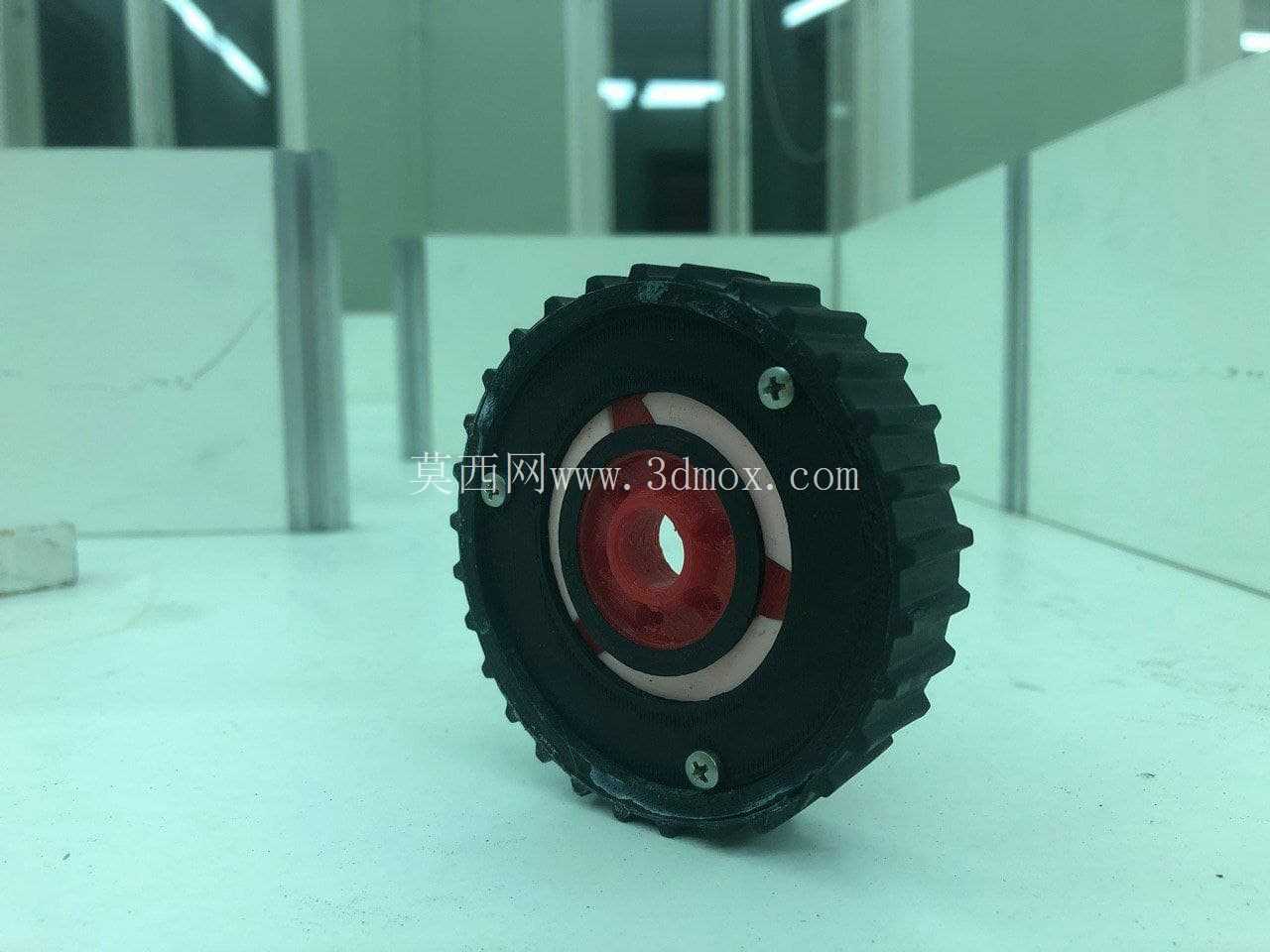

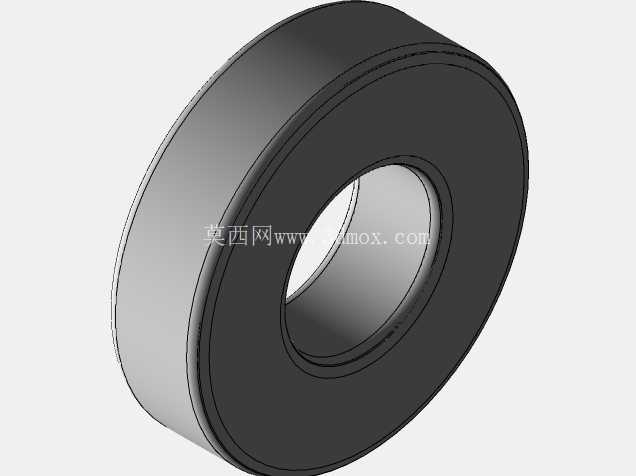

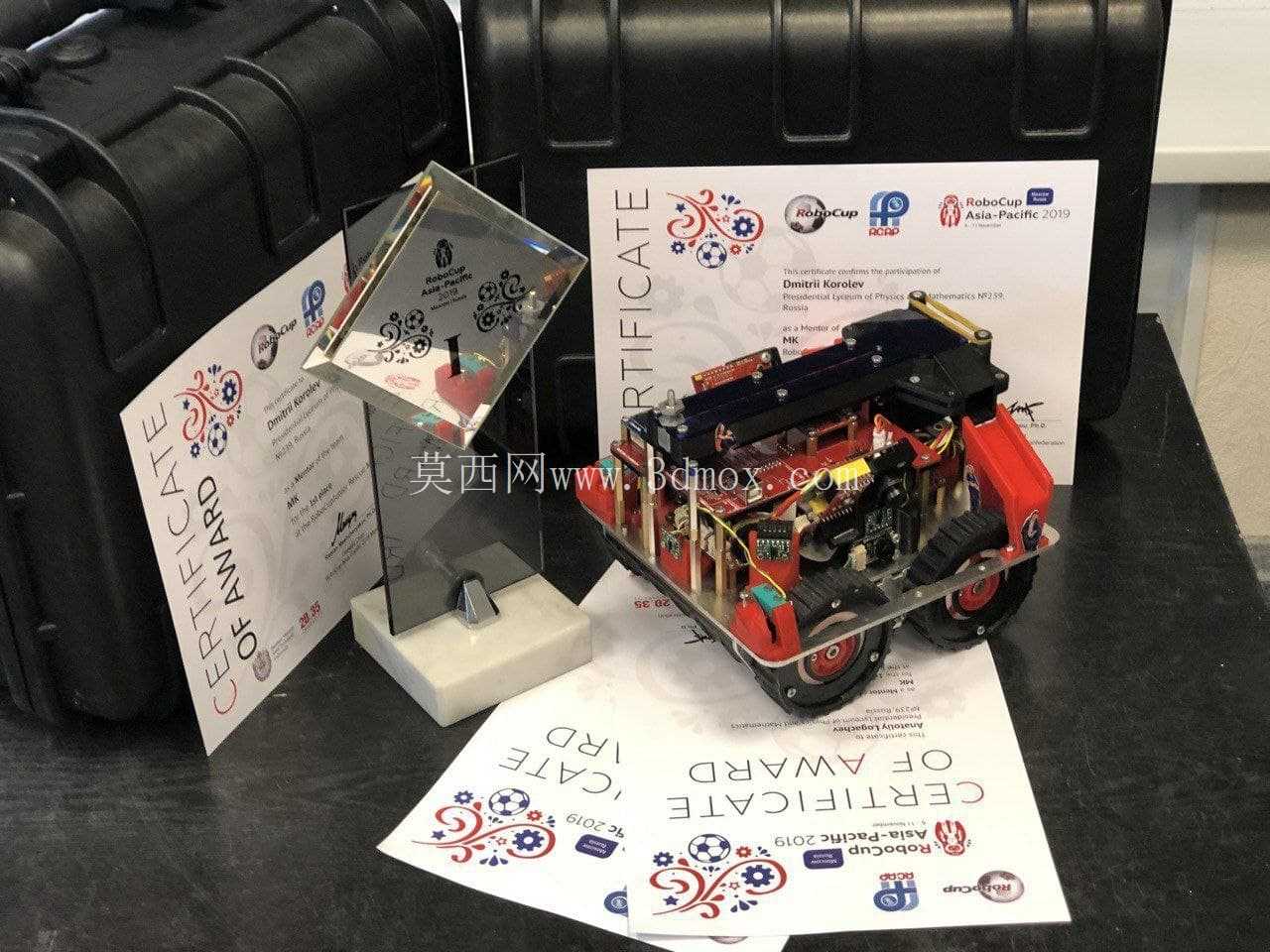

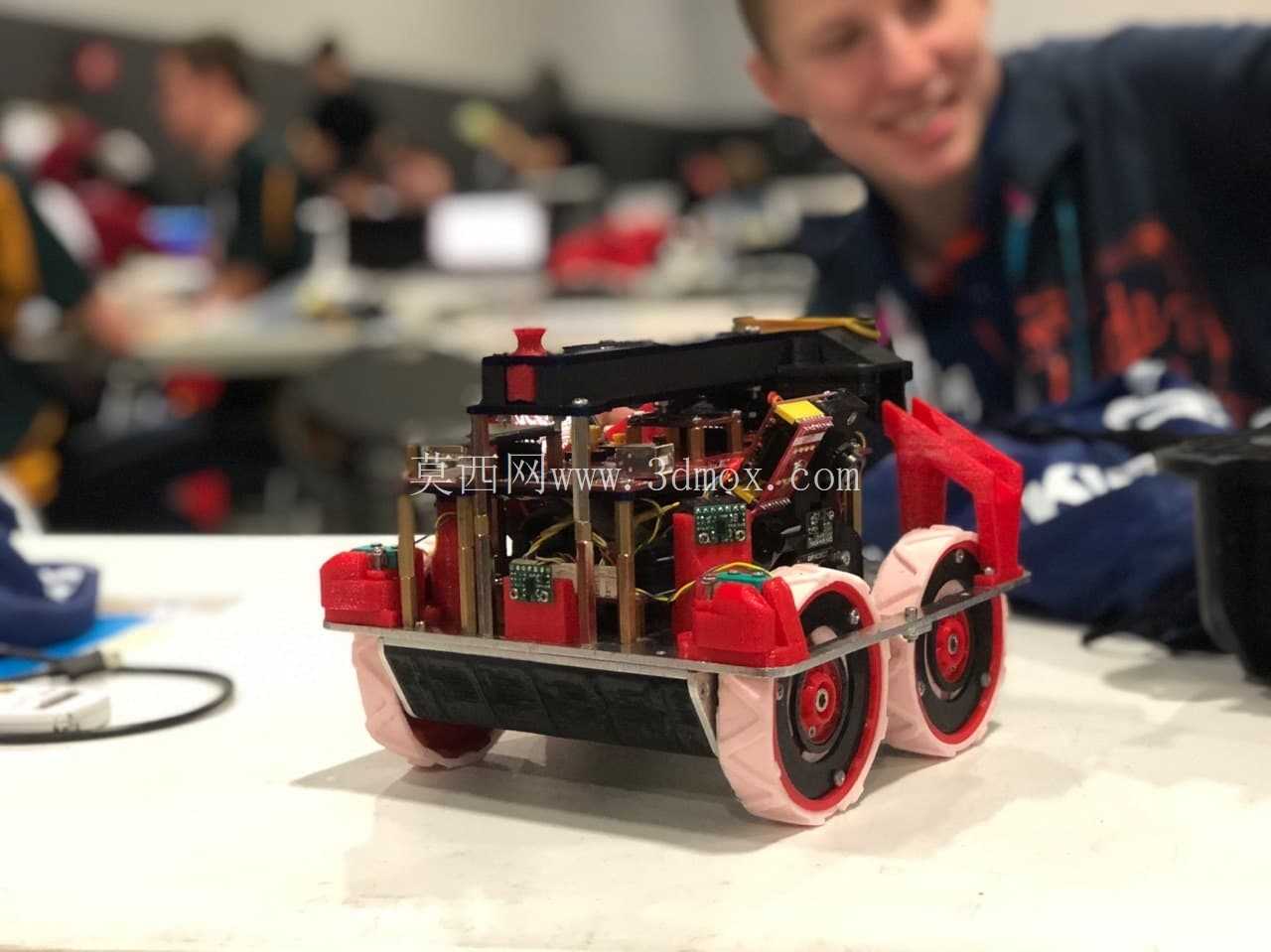

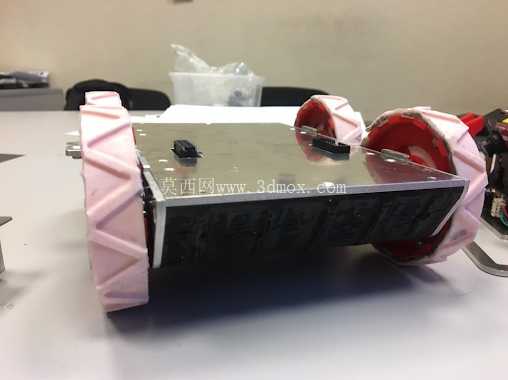

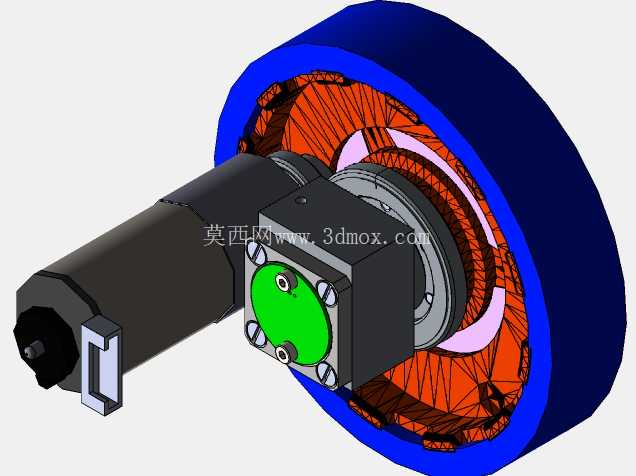

　　这款轮式移动底盘的结构设计，核心面向室内外平坦工况下的巡检、物料转运、教学实训场景，区别于常见的单层板搭建方案，采用多层立柱支撑的堆叠式布局，能在有限的投影面积内最大化容纳功能模块，适配不同场景的传感器、执行器加装需求。从结构细节来看，底盘行走部分采用四轮布局，两个驱动轮搭配前后随动轮的配置，驱动轮选用大直径橡胶包覆轮，轮面做了防滑纹理处理，轮芯内嵌轴承与轮毂连接件，既保证行走过程的抓地力，也能降低传动过程的径向跳动，驱动轮的安装座直接固定在最下层的承载底板上，底板采用硬质铝合金材质，兼顾结构强度与整机重量控制，底板边缘做了倒角处理，避免装配过程中划伤线束与操作人员。

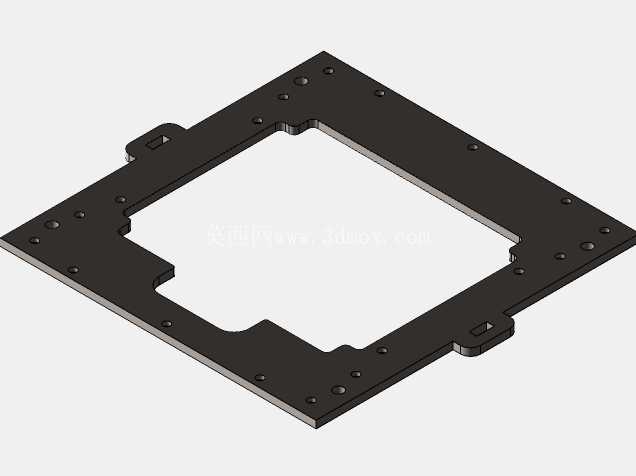

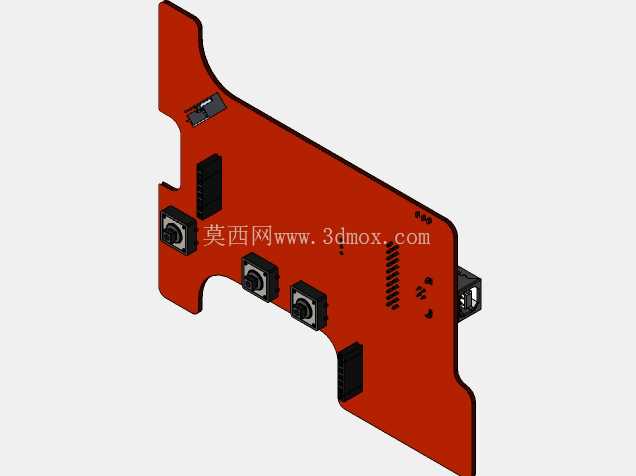

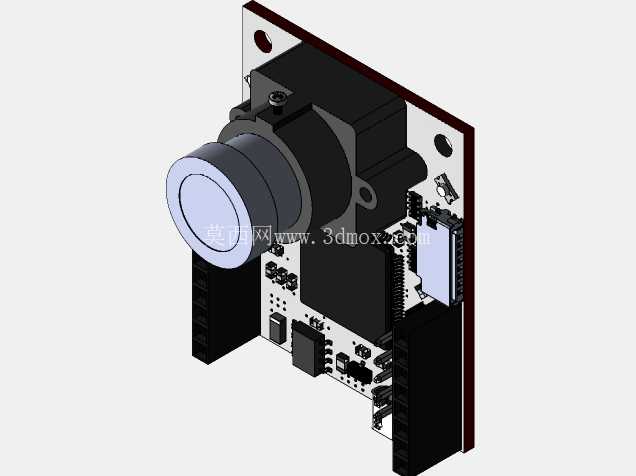

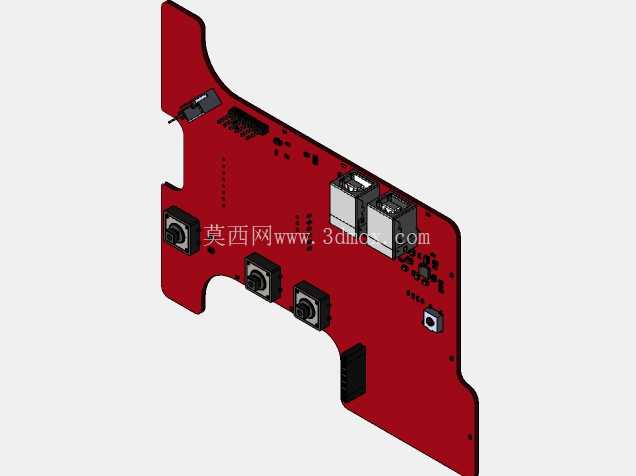

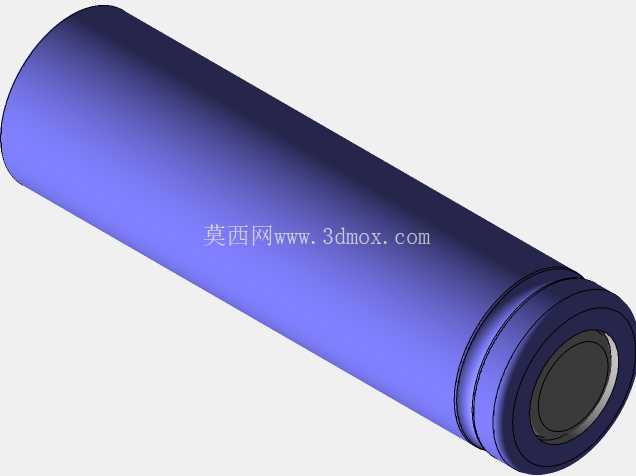

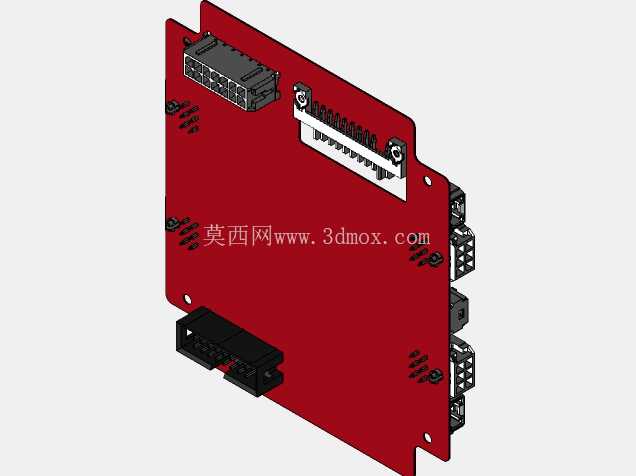

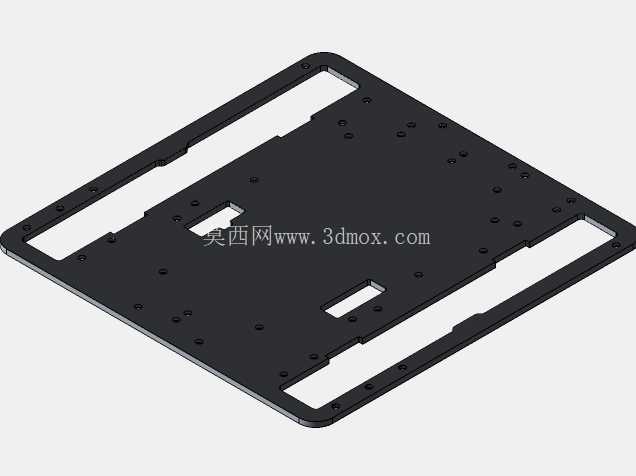

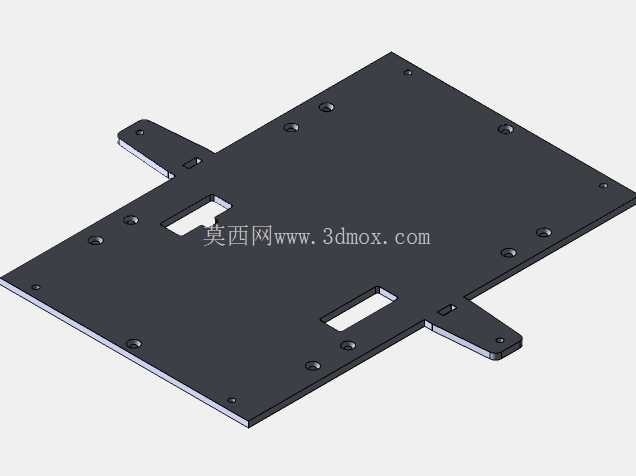

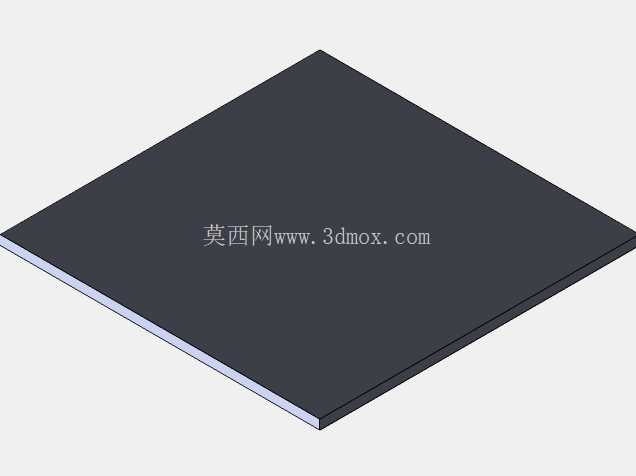

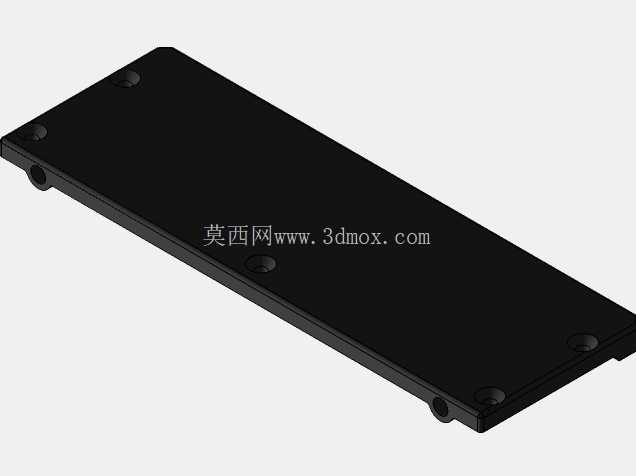

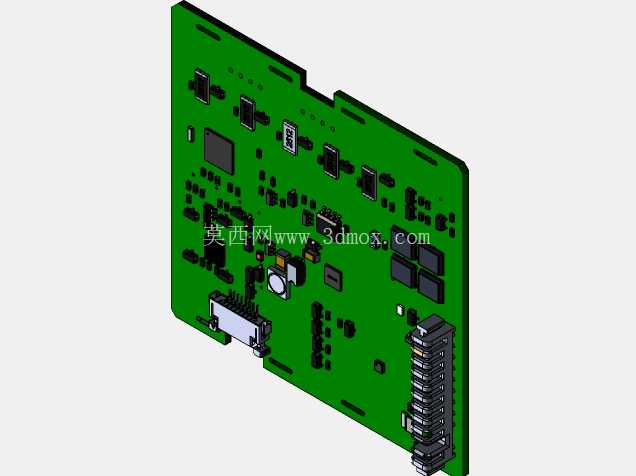

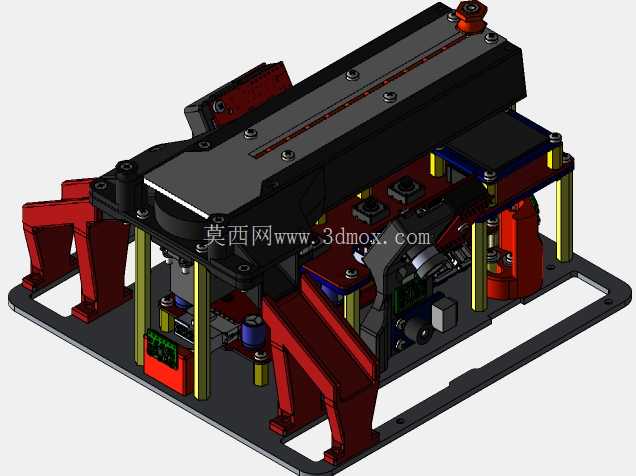

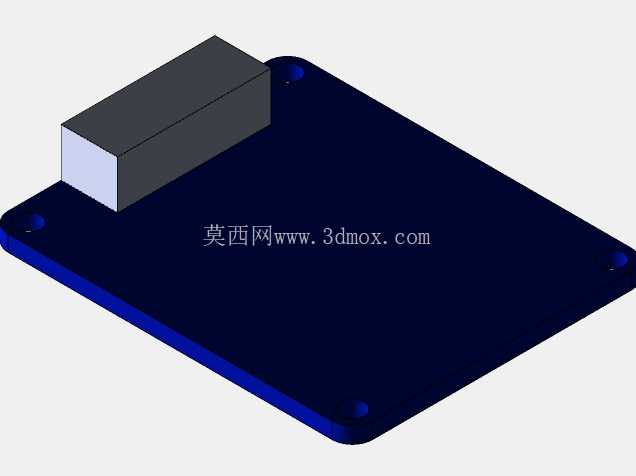

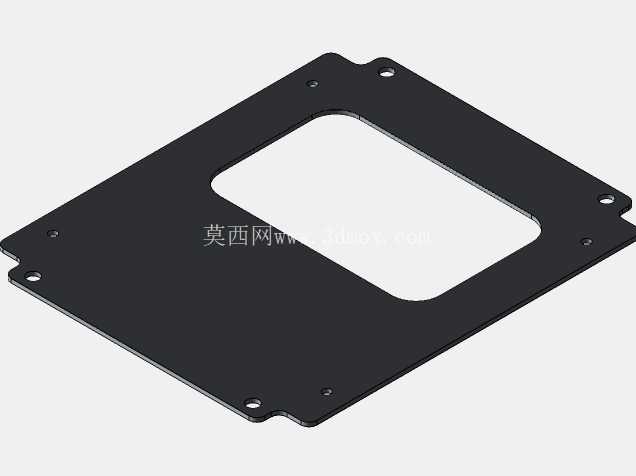

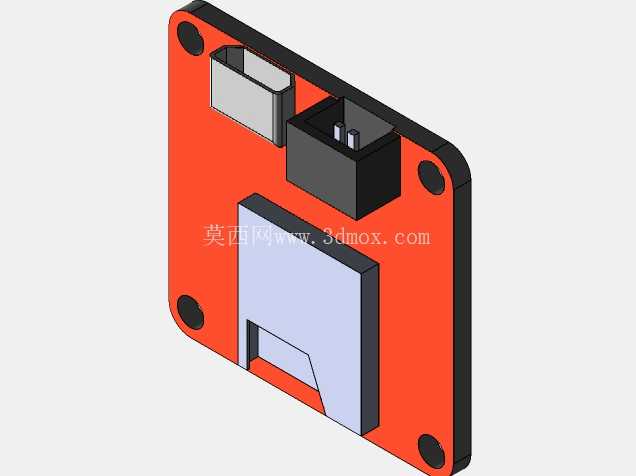

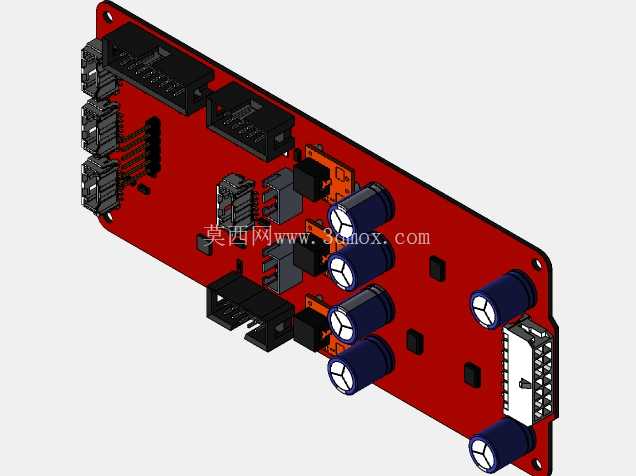

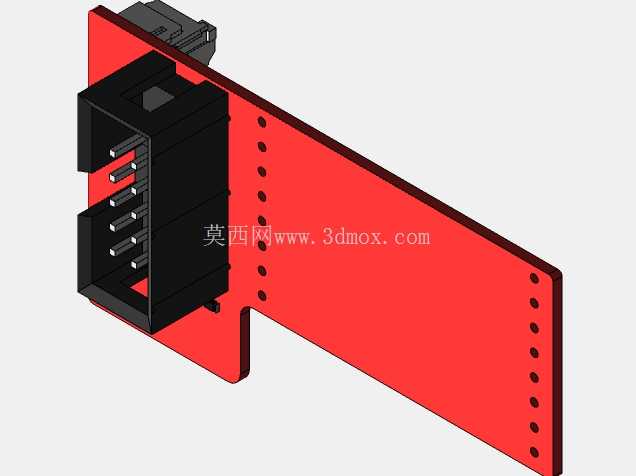

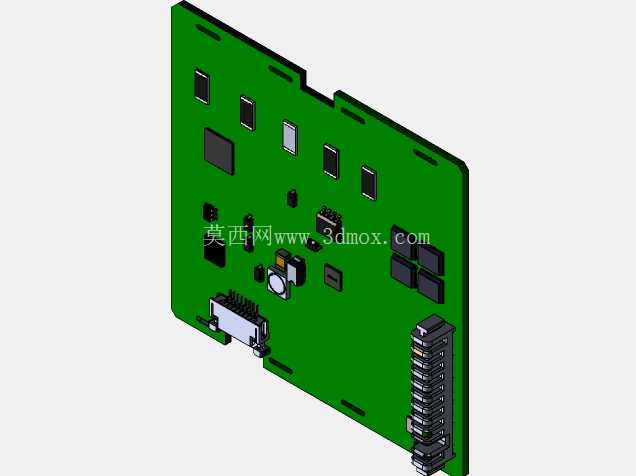

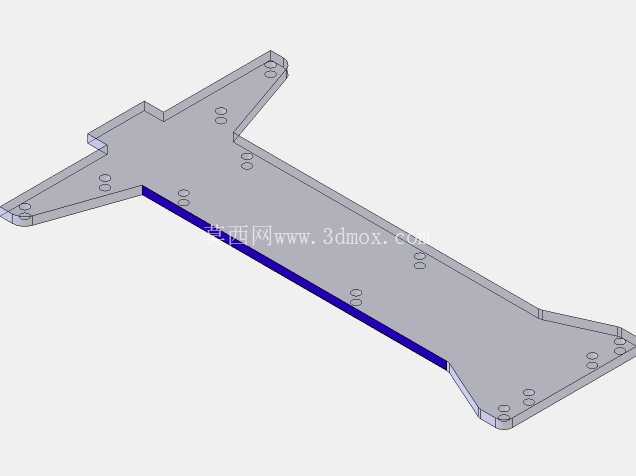

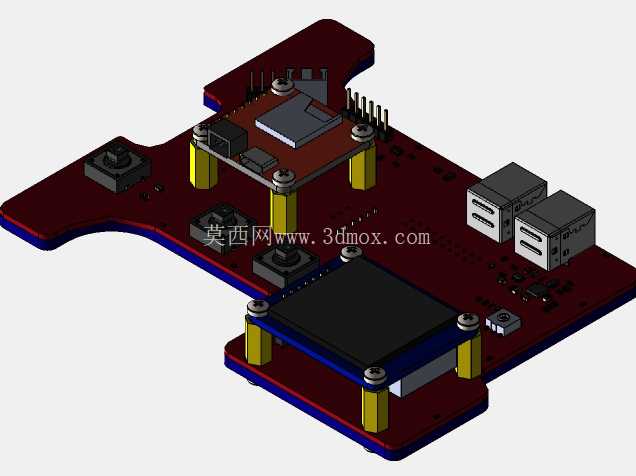

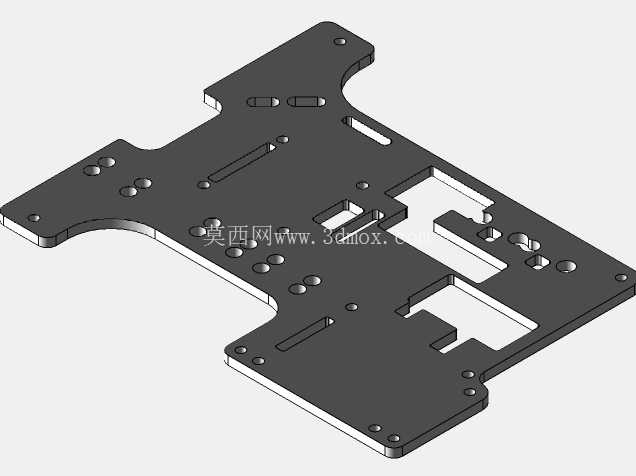

　　层间支撑采用等长的铜质立柱，每层安装板的开孔位置完全对齐，立柱两端通过内六角螺丝与上下层板锁附，这种模块化的层板设计，能根据实际搭载的元器件高度灵活调整层间距，不需要重新加工整块安装板，最下层板预留了电机驱动器、电池组的安装位，大重量的元器件全部布置在最底层，能有效降低整机重心，避免行走过程中出现侧翻风险，中间层板用来布置主控板、接线端子排、信号转换模块，最上层板预留了通用安装孔位，可以加装激光雷达、视觉摄像头、机械臂挂载座等拓展部件，层与层之间预留了充足的走线空间，侧边设计有线束固定卡扣位，能避免设备移动过程中线束晃动拉扯接插件导致的接触不良问题。

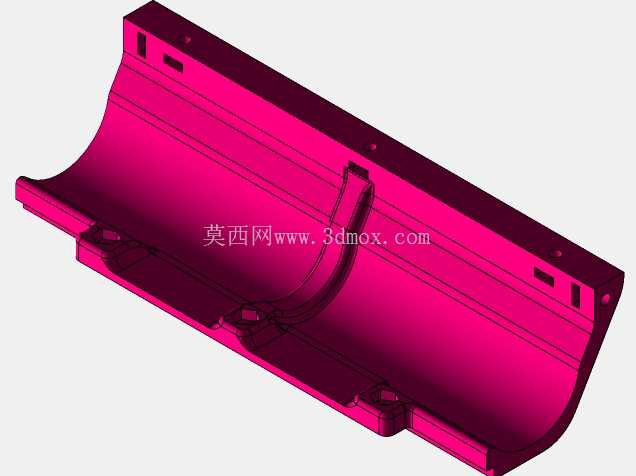

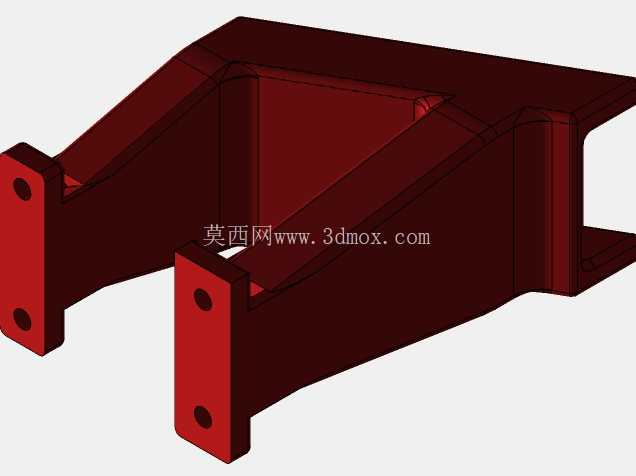

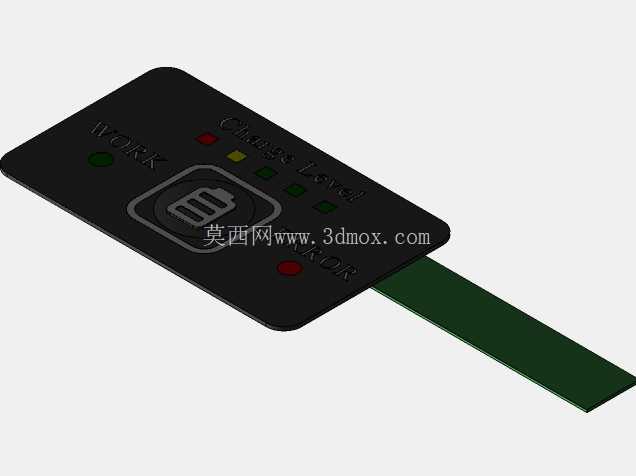

　　底盘的侧边安装有红色的防护挡板，挡板采用弯折成型的钣金件，通过螺丝固定在层板的侧边，既可以遮挡内部的线束与元器件，避免运行过程中杂物卷入设备内部，也能在发生轻微碰撞时起到缓冲防护作用，挡板上预留了状态指示灯、电源开关、充电接口的开孔位置，不需要额外开孔就能完成常规外设的装配。从安装边界来看，整机的长宽尺寸控制在常规桌面级设备的范围内，高度可以根据层板数量灵活调整，最小高度状态下可以通过15cm高度的低矮空间，轮距设计兼顾了行走稳定性与转向灵活性，差速转向的控制方式不需要额外加装转向机构，就能实现原地转向，适配狭窄通道内的通行需求。

　　设计过程中充分考虑了装配与维护的便捷性，所有的连接螺丝都采用统一规格的内六角螺丝，拆装只需要单一工具就能完成，每层板的元器件都做了分区布置，强电驱动部分与弱电信号部分做了物理隔离，减少信号干扰的风险，驱动轮的轮毂采用快拆结构，不需要拆解整个底盘就能完成轮胎更换与电机维护。在实际应用中，这款底盘可以直接搭载环境监测传感器用于厂区设备巡检，也可以加装小型载物平台用于车间内的轻型物料转运，还能作为教学实训平台用于机器人运动控制、路径规划算法的验证，结构上预留的拓展孔位兼容市面上主流的传感器安装标准，不需要额外做转接件就能完成大部分常用外设的加装，层间的走线槽设计能规范内部线束走向，避免长期使用过程中线束磨损导致的故障，底部的承载板做了加厚处理，在搭载额定重量的设备时不会出现形变，保证行走轮的定位精度，避免长时间运行后出现轮子偏磨、行走跑偏的问题。
