Arduino Mini Pro核心控制板电路设计方案

这款基于ATMEGA328的核心控制板，是嵌入式开发领域常用的小型化主控单元，在小型智能硬件、可穿戴设备、桌面级小型自动化装置、物联网传感节点中应用广泛。不同于常规尺寸的开发板，该方案在设计之初就瞄准了空间受限的应用场景，比如需要嵌入到狭小设备腔体内部的传感采集终端、小型航模的飞控扩展模块、桌面创意摆件的控制核心，这类场景对主控板的安装边界有严格要求，过大的板型会直接导致整体结构无法装配。

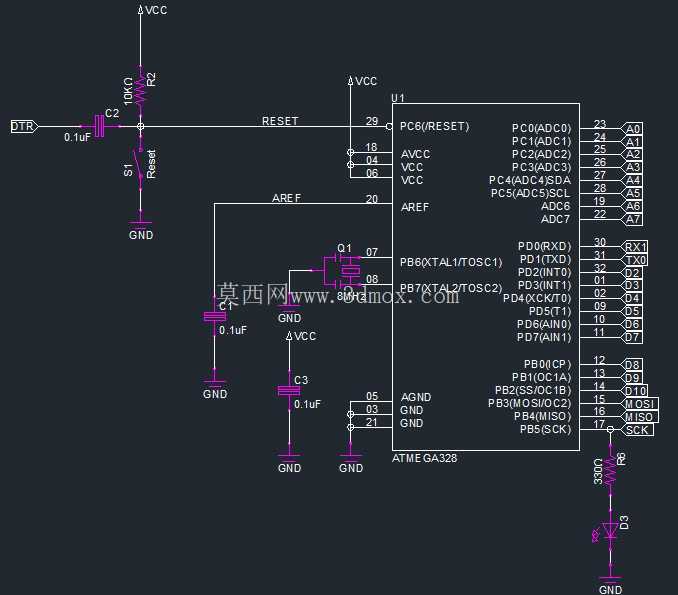

从电路功能设计来看，方案完整覆盖了主控芯片运行所需的全部外围电路。复位电路采用常规阻容复位搭配复位按键的设计，10k上拉电阻配合0.1uF电容，既能保证上电时可靠复位，也能通过按键实现手动复位，复位引脚还预留了外接复位信号的接入点，方便外接其他模块实现联动复位。电源部分做了多组去耦设计，在芯片的VCC、AVCC引脚附近都布置了0.1uF的陶瓷去耦电容，就近滤除电源线上的高频纹波，避免ADC采样时出现电源串扰导致的采样值漂移，AREF引脚也预留了参考电压接入路径，可根据实际采样需求外接高精度参考源，提升模拟量采集的精度。晶振电路采用8M无源晶振搭配22pF负载电容的设计，匹配ATMEGA328的时钟输入要求，保证芯片运行时序稳定，晶振位置紧贴芯片的XTAL引脚，缩短高频时钟走线长度，减少时钟信号的对外辐射和被干扰概率。

引脚引出部分，方案将芯片的IO口全部按功能分组引出，模拟输入端口、数字IO端口、SPI通信端口、I2C通信端口、串口通信端口都做了清晰的网络标识，方便使用者外接各类功能模块，比如外接温湿度传感器实现环境参数采集，外接舵机驱动模块实现运动机构控制，外接无线通信模块实现数据远程传输。板上还预留了电源指示电路，通过限流电阻串联发光二极管，直观显示板卡供电状态，方便调试时快速判断供电是否正常。

从安装边界来看，该板型采用紧凑化布局，所有外围元件都围绕主控芯片就近布置，最大限度压缩板卡的外形尺寸，板边预留的固定孔位可匹配M2规格的固定螺丝，能直接固定在3D打印的结构支架或者设备内部的安装柱上，安装时不需要额外预留过多的操作空间，适合高密度的设备内部装配。走线设计上，电源线和地线做了适当加宽处理，保证小电流供电下的载流能力，信号线走线尽量短直，减少过孔数量，降低信号传输过程中的阻抗不连续问题，对于ADC采样相关的模拟走线，和数字高速走线做了分隔处理，避免数字信号跳变时耦合到模拟通道影响采样精度。

在实际选型使用时，这款控制板可以直接替代同类型的小型主控模块，不需要额外修改外围电路，所有引脚定义兼容通用的Arduino开发环境，开发者可以直接复用成熟的代码库，缩短项目的开发周期。对于结构设计人员来说，在做小型智能设备的结构腔体设计时，可以直接参考该板卡的安装尺寸预留安装位，不需要额外重新设计主控电路，降低项目的硬件开发成本。板卡的元件布局充分考虑了手工焊接的可操作性，阻容元件都采用0805封装规格，芯片采用TQFP封装，既保证了小型化的尺寸要求，也不会因为元件过小导致焊接难度大幅提升，适合小批量手工打样制作。
