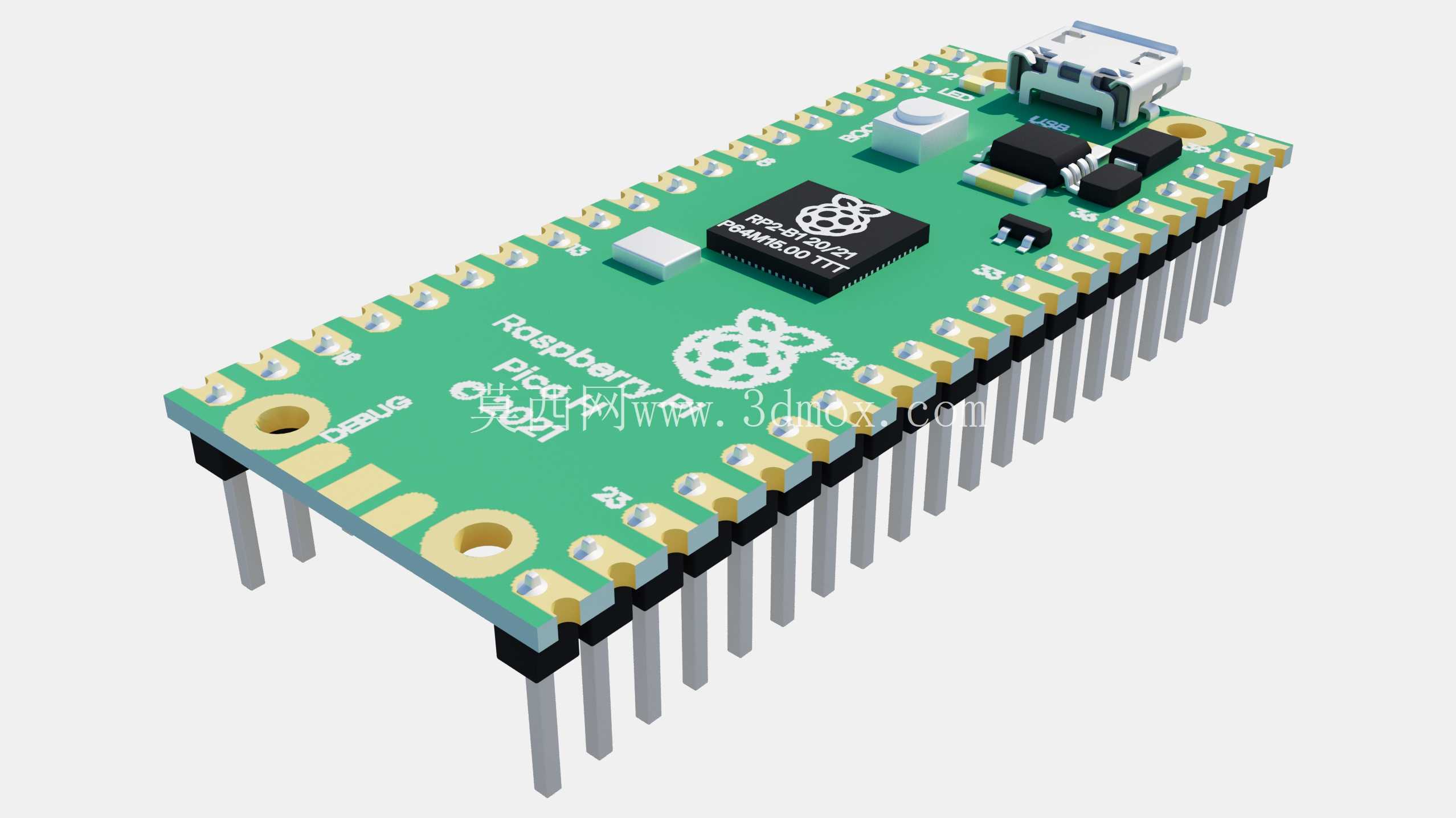

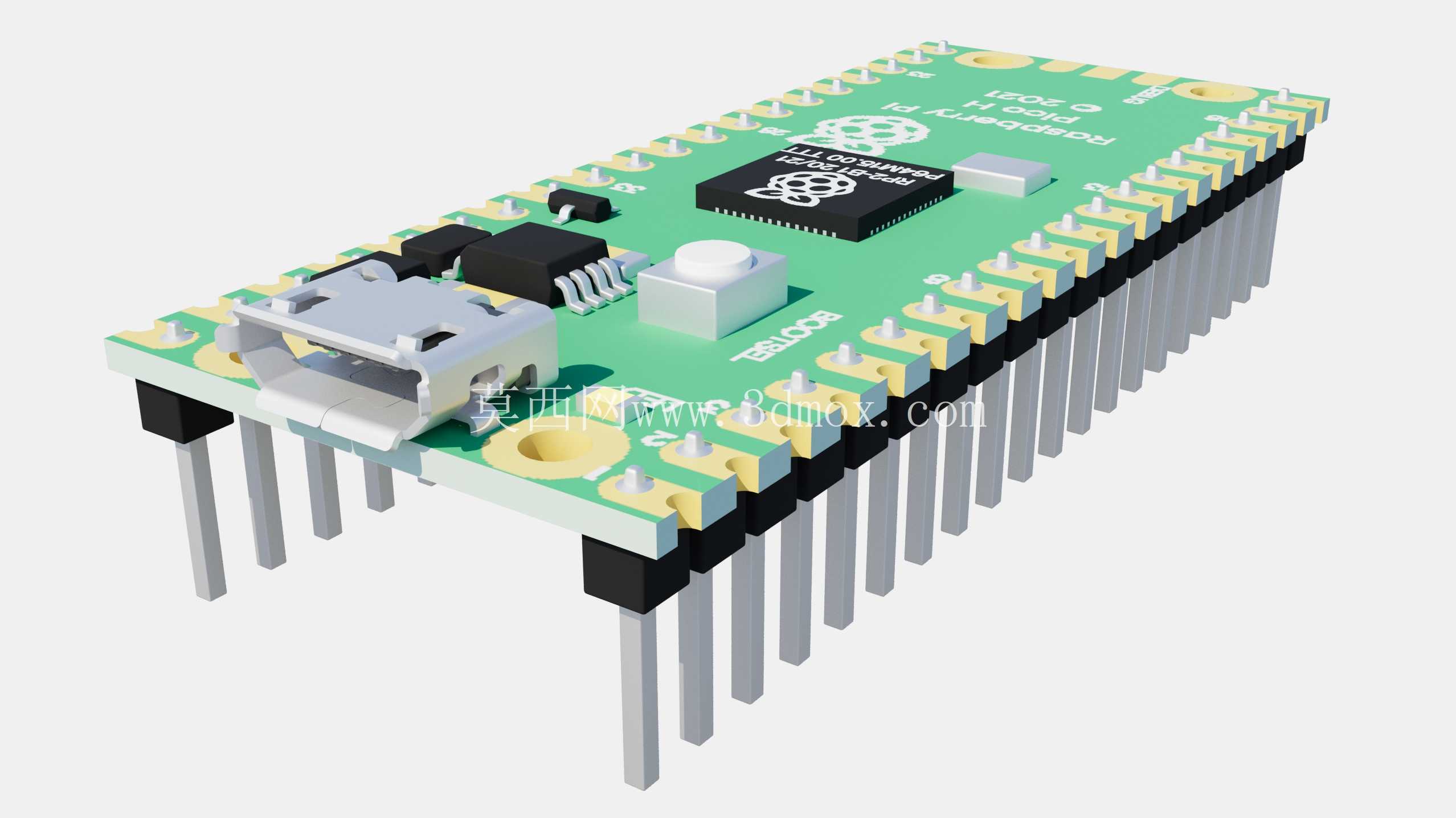

树莓派Pico H低多边形高保真开发板

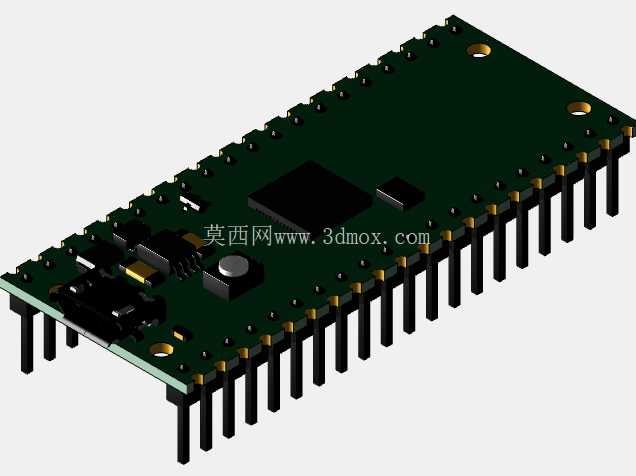

在嵌入式开发、小型智能硬件原型验证场景中，核心控制板的三维建模精度直接影响整体装配验证效率，这款树莓派Pico H的低多边形高保真模型，完全围绕实际工程使用中的装配需求搭建。从实际应用场景来看，该模型可直接用于小型物联网终端、教学实验装置、桌面级智能小设备的结构装配干涉检查，很多开发者在做扩展板堆叠设计时，往往会忽略排针高度、接口突出尺寸带来的装配冲突，这个模型把板载Micro USB接口的突出量、排针的有效插合长度、板身四个安装孔的位置公差都做了还原，能直接导入装配环境做静态干涉校验。

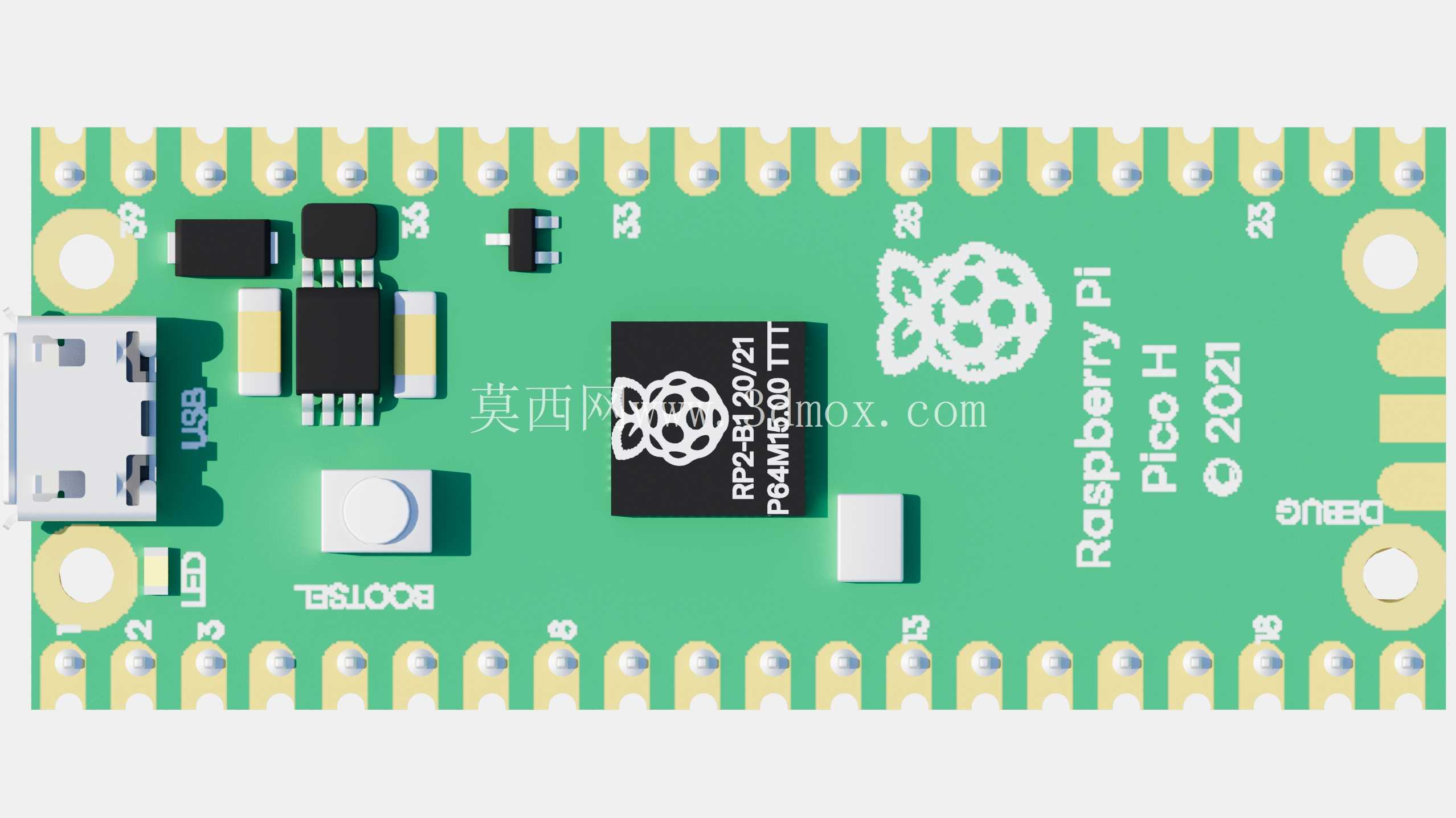

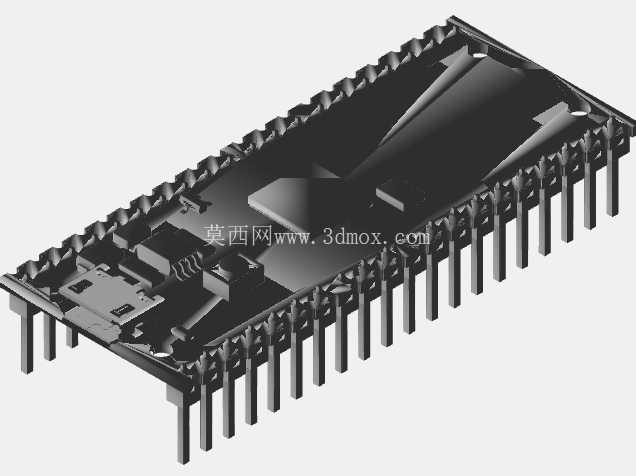

从产品功能特性对应的结构设计来看，树莓派Pico H本身作为入门级微控制器核心板，板载的RP2040芯片、BOOT按键、状态LED的位置都在模型上做了精准对位，没有做过度的曲面冗余，低多边形的建模方式在保证外观辨识度的同时，能大幅降低大装配体下的显卡负载，做整机结构评审时不会因为单个零件的面数过高导致操作卡顿。设计思路上完全遵循实物的安装边界约束：板身的长宽尺寸严格匹配官方公开的PCB外形规格，两侧排针的间距、引脚伸出PCB板面的高度都按照实际量产排母的插合要求设置，堆叠扩展板时，下层支撑柱的高度预留了足够的走线空间，不会出现排针与底板结构件剐蹭的问题。

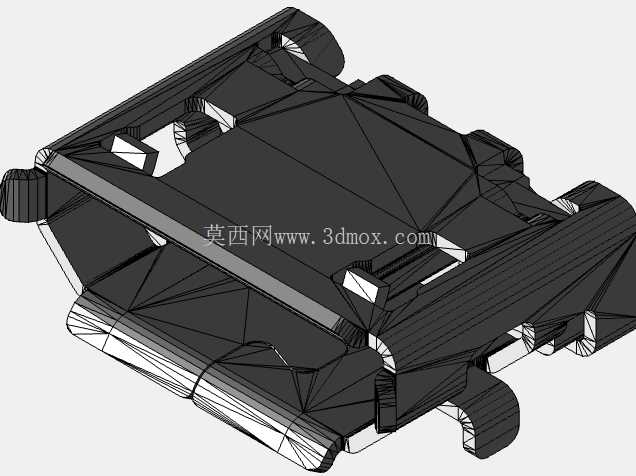

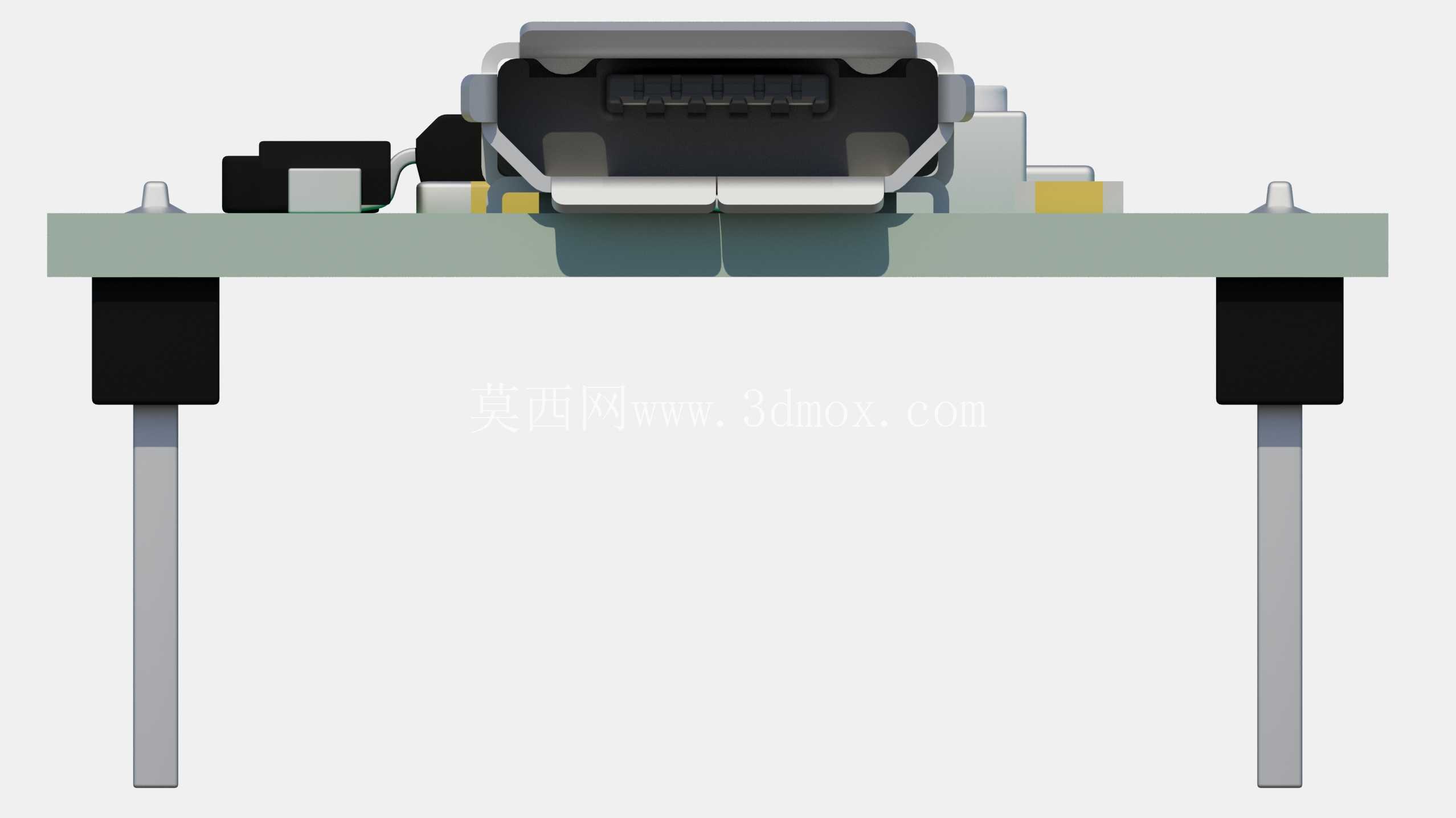

实际做结构设计时，很多新手容易忽略接口周边的操作空间预留，这个模型把Micro USB接口周围的插拔操作空间做了可视化的边界参考，在设计外壳或者安装支架时，可以直接参照模型的接口位置预留足够的插头插拔余量，避免后期打样后出现U盘式插头插不到位的问题。板身四个安装孔的孔径、孔位到板边的距离都按照实物的M2螺丝安装规格设置，对应的支撑柱安装位可以直接匹配标准的尼龙铜柱规格，不需要反复核对孔位坐标。

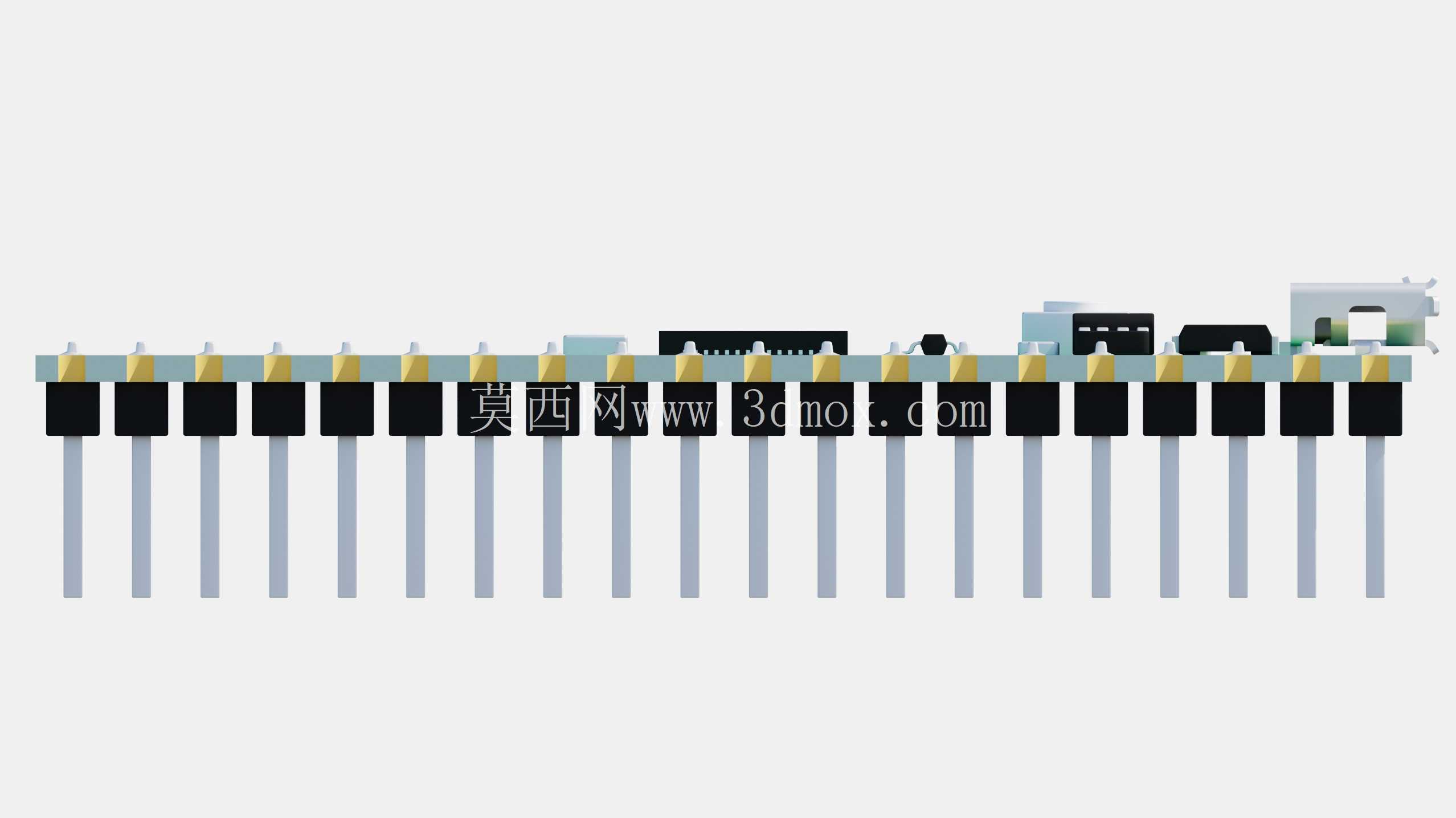

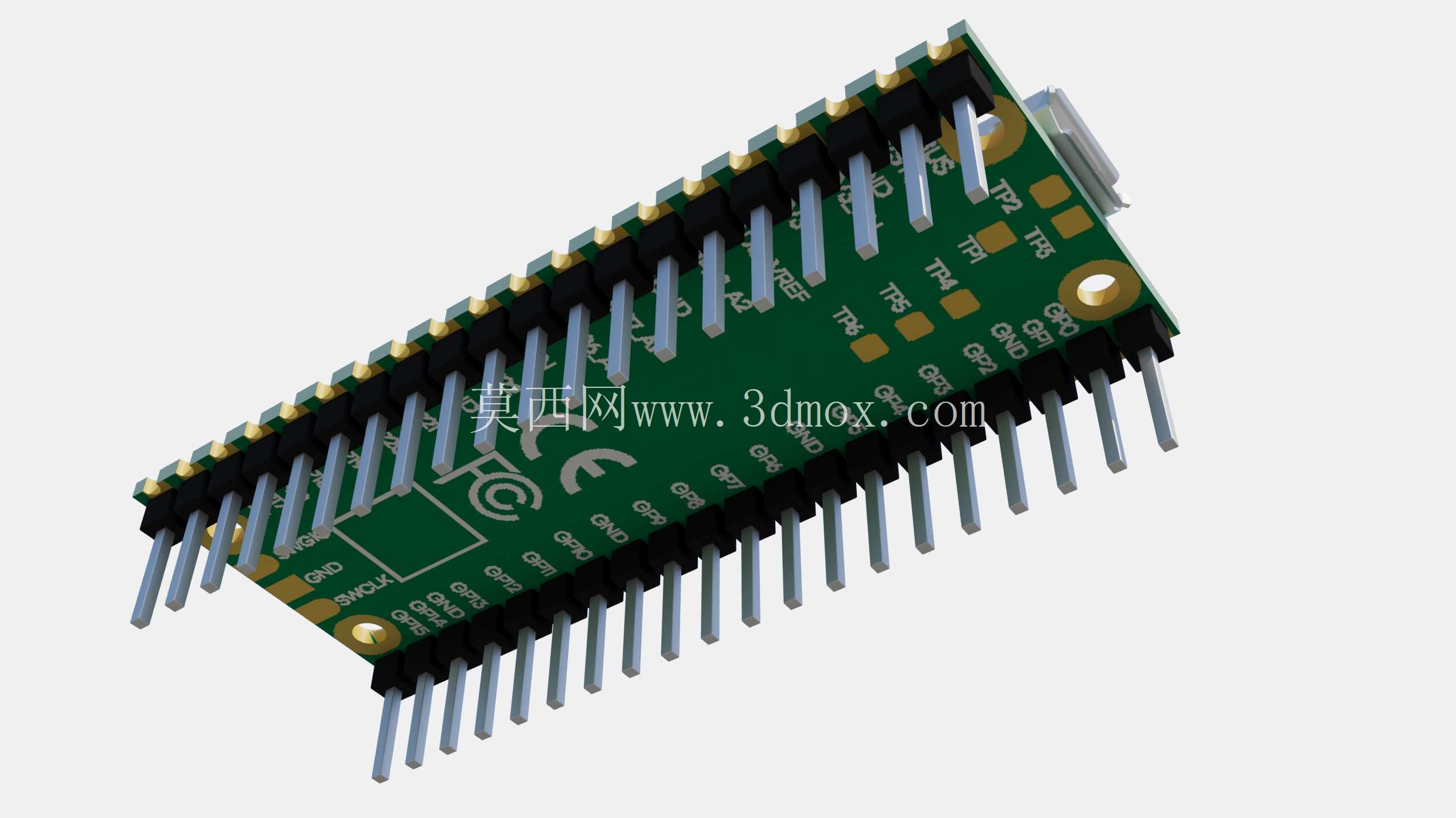

从扩展适配的角度来看，模型还原了板载所有排针的引脚排布位置，在做自定义扩展板的结构设计时，可以直接把该模型作为基准件对齐排针位置，避免出现扩展板排母座与核心板排针对位偏移的问题。板载芯片的高度、周边电容电阻的最高突出高度都做了等比例还原，在设计紧贴PCB的散热片或者屏蔽罩时，可以直接参照模型上元件的最高突出量设置罩体内腔高度，不会出现元件顶到屏蔽罩的装配问题。

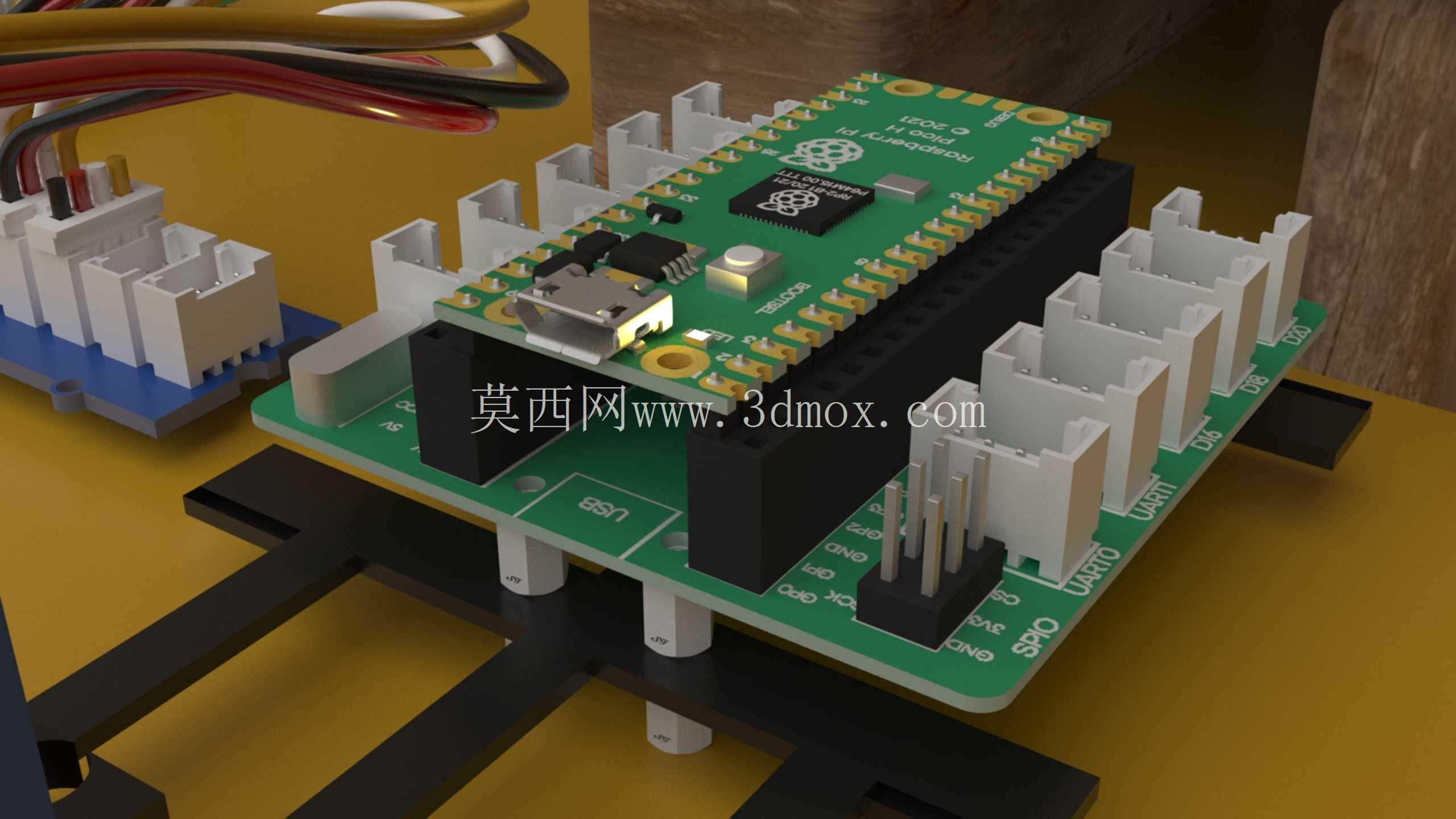

不同于追求极致渲染效果的外观模型，这个模型的所有结构尺寸都服务于实际工程装配，没有添加无意义的装饰性倒角或者纹理，低多边形的面数控制让它可以轻松嵌入到各类大型智能设备的装配体中，作为核心控制模块的占位与校验零件使用。在做教学演示装置的结构设计时，还可以直接用这个模型做爆炸视图的装配演示，清晰展示核心板与扩展板、安装支架之间的装配关系，不需要额外做简化处理。针对嵌入式开发场景下常见的堆叠安装需求，模型特意还原了板对板连接器的配合高度，当多块扩展板通过排针排母堆叠时，可以逐层校验每块板之间的间隙，确认不会出现元件干涉、线材挤压的问题。
