多自由度教学用夹持机械臂结构套件

这套夹持式机械臂结构套件，主要面向工程实训、教学演示以及小型自动化作业场景设计，可直接用于轻型物料的抓取、转运操作，也可作为机械原理课程的实操载体，帮助学习者理解连杆传动、多关节运动协调的核心逻辑。从实际应用层面看，它既可以在教学实验室中完成定点抓取、路径规划等基础实训项目，也能经过简单适配后集成到小型自动化产线的上料工位，处理重量在额定负载范围内的规整工件，比如小型塑料件、金属冲压小件的转移作业，不需要额外定制复杂的连接结构，底座预留的安装孔位可以直接固定在标准铝型材工作台面上，适配常规的实训台架安装尺寸。

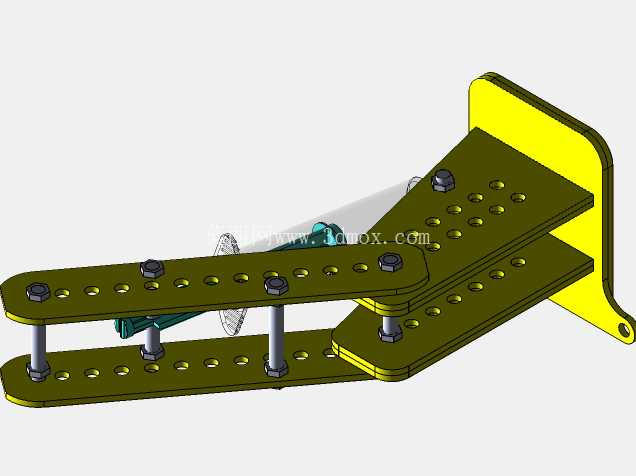

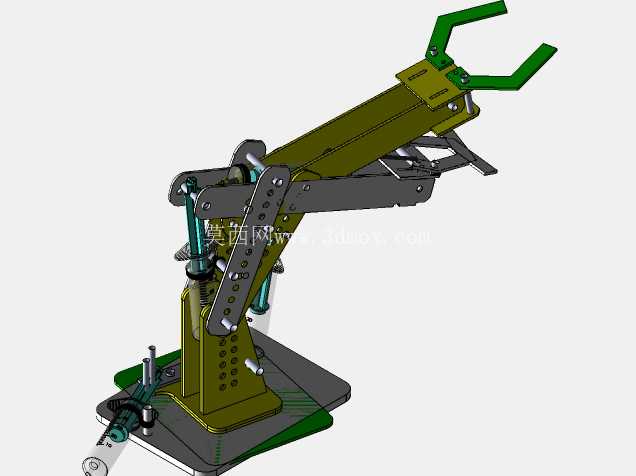

在功能设计上，这套结构采用多关节串联布局，从底座回转结构到大臂俯仰、小臂伸缩调整，再到末端夹爪的开合动作，每个运动关节都预留了驱动元件的安装位置，不管是采用舵机驱动做教学演示，还是替换成伺服电机搭配减速结构做高精度作业，都能找到对应的安装基准面，不需要二次打孔破坏原有结构强度。夹爪部分采用平行开合的V型指面设计，接触工件的位置做了防滑纹路处理，既可以夹持方形的规整工件，也能稳定抓取圆柱类的轴类小件，夹持范围可以通过调整指爪的安装位置进行微调，适配不同尺寸的作业对象。大臂部分采用镂空的钣金拼接结构，在保证整体结构刚性的前提下尽可能降低了臂体自身重量，减少关节驱动的负载余量要求，臂身预留的多组调节孔位，可以根据实际作业半径需求调整大臂的有效长度，不需要重新加工臂体结构。

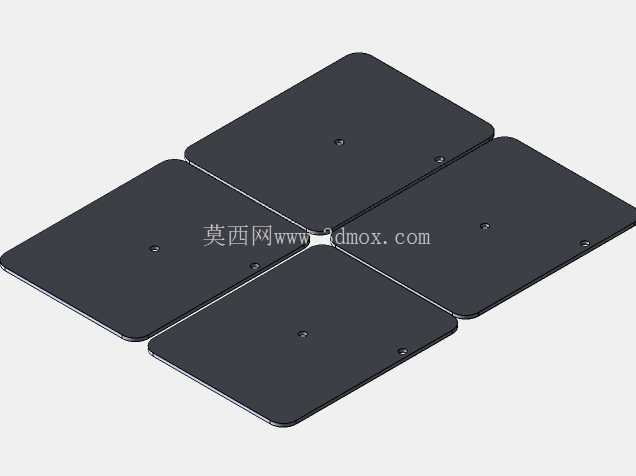

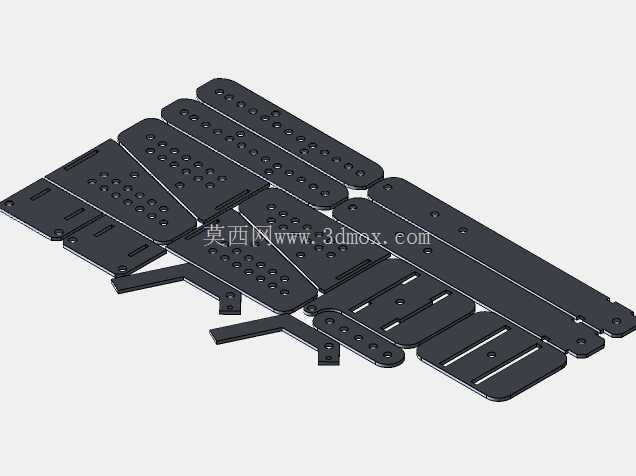

设计思路上，这套结构没有采用复杂的一体化铸造方案，全部采用标准化的钣金件、标准紧固件拼接而成，所有零件都可以通过常规的钣金切割、钻孔工艺加工完成，不需要开模，非常适合小批量制作或者教学场景下的零件拆装实训，学习者可以逐个拆解每个关节的连接结构，理解销轴连接、连杆传动的受力传递路径。关节处的转动副都设计了衬套安装位，加装耐磨衬套后可以大幅降低反复转动带来的结构磨损，延长整套结构的使用寿命，同时也方便后期维护更换易损件，不需要整体替换臂体结构。底座部分采用加重的平板式设计，扩大了支撑接触面积，在机械臂伸展到最大作业半径时也能保证整体稳定性，不会出现侧翻问题，底座上的安装孔采用长圆孔设计，安装时可以微调固定位置，降低台架安装面的孔位加工精度要求。

从安装边界来看，整套结构固定后占用的台架面积较小，底座的轮廓尺寸适配常规的桌面安装场景，不需要额外搭建大型支撑机架，最大伸展半径下的作业范围可以覆盖常规实训工位的操作区域，夹爪的开合行程可以满足常见小型工件的夹持需求。关节运动的极限位置都设计了机械限位结构，避免驱动元件超行程运动造成结构损坏，同时也方便调试时确定初始零位，不需要额外加装复杂的限位传感器就能完成基础的运动范围限制。整套结构的受力传递路径经过优化，大臂俯仰关节的受力点直接对应底座的支撑加强筋位置，避免臂体伸展时底座出现结构变形，所有连接紧固件都采用标准规格，拆装时只需要常规的内六角扳手就能完成，不需要特殊工具，非常适合教学场景下的反复拆装练习。在实际使用中，这套结构还可以根据需求扩展末端执行器，把夹爪替换成吸盘、画笔等其他作业部件，拓展出绘图、移印等更多实训功能，关节处的走线槽设计可以把驱动线路隐藏在臂体内部，避免运动过程中线路拉扯损坏，整体外观整洁也更方便教学演示时观察机构运动逻辑。
