四工位旋转式机械臂结构设计方案

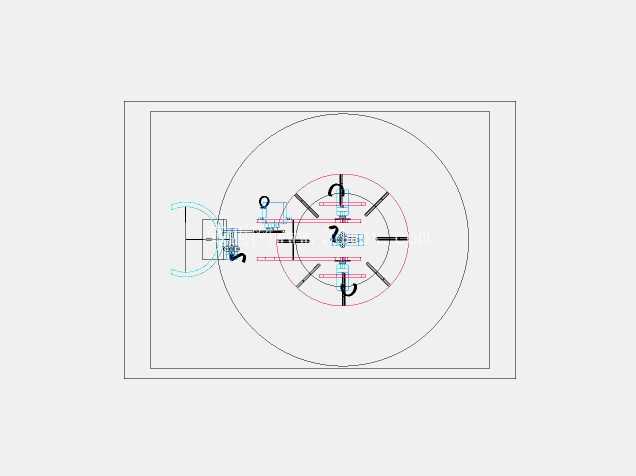

这套机械臂结构采用中心回转式布局，核心承载部件为内置交叉滚子轴承的回转支承，可同时搭载四组独立夹持执行端，适配圆盘式多工位加工场景的节拍需求。从实际产线应用来看，这类结构常被用在小型零件的工序转序环节，比如电子接插件的冲压-检测-摆盘工位流转、小五金件的去毛刺-清洗-烘干上下料，相比单臂直线往复式结构，回转式布局能将工位等待时间压缩60%以上，单节拍动作仅需完成90度分度旋转+单组夹爪的升降开合，无需臂体做长距离往复移动，重复定位精度可稳定控制在±0.02mm范围内。

设计阶段优先考虑了安装边界的适配性，整套机构的底座安装法兰采用标准圆形结构，法兰面均布6个M8安装沉孔，安装孔中心圆直径为160mm，整体外轮廓最大回转半径为120mm，竖直方向总高度控制在85mm以内，可直接嵌入现有圆盘式工装台的中心工位，无需对原有设备台架做大规模改造。夹爪端的安装接口统一采用12mm见方的标准连接槽，可根据待抓取零件的外形快速更换夹指，适配直径2mm到20mm范围内的轴类、盘类小型零件抓取。

传动结构的设计上，中心回转轴采用空心轴结构，内部可走气管与传感器线缆，避免回转过程中线缆缠绕，分度驱动采用槽轮机构搭配减速电机的组合，相比直驱伺服方案，槽轮机构能在分度到位时实现机械自锁，无需额外加装抱闸机构，降低了控制逻辑的复杂度，同时在高速分度时能有效缓冲启停冲击，延长夹爪端零件夹持的稳定性。每组夹爪的升降行程设计为20mm，采用微型直线导轨做导向，升降驱动通过安装在中心回转体上的凸轮槽实现，无需给每个夹爪单独配置驱动元件，大幅减少了机构的走线数量与故障点。

从实际使用的工况适配来看，这套结构的所有运动副均采用自润滑轴承配合，日常维护仅需每3000工作小时补充一次润滑脂，可适配10-40摄氏度的车间环境，夹爪端的夹持力可通过供气压力在5N到50N范围内调节，避免夹伤薄壁类电子零件，同时也能满足钢制小零件的夹持力需求。机构的限位设计采用机械硬限位搭配光电传感器双重防护，当分度旋转出现超程时，安装在底座上的弹性缓冲挡块可直接阻挡回转体继续转动，避免撞坏周边工位的工装夹具。

在结构细节处理上，所有外露的棱边均做了R1.5的倒角处理，避免安装调试过程中划伤操作人员，夹指的安装面做了网纹滚花处理，增大与零件接触的摩擦力，抓取光滑零件时无需额外加贴防滑垫。中心回转体的上端面预留了标准传感器安装位，可直接加装视觉相机或物料检测光电，实现待抓取零件的位置补正与有无检测，无需额外设计支架。底座的下端面预留了走线槽，所有线缆与气管均可从底座侧面的出线口集中引出，方便接入设备的总控制柜。

这套结构的设计没有采用冗余的自由度配置，完全针对固定节拍的多工位转序场景优化，相比多关节工业机器人，其成本仅为同负载关节机器人的1/8，且调试难度极低，普通设备维护人员经过2小时培训即可完成夹爪更换与参数调整，非常适合3C电子、小五金加工等行业的中小型自动化设备配套使用，在狭小的设备安装空间内即可完成多工位的物料转移动作，不会与周边的加工头、检测探头产生运动干涉。
