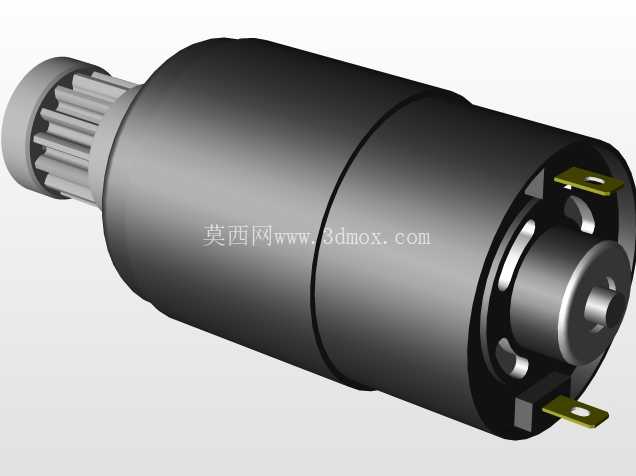

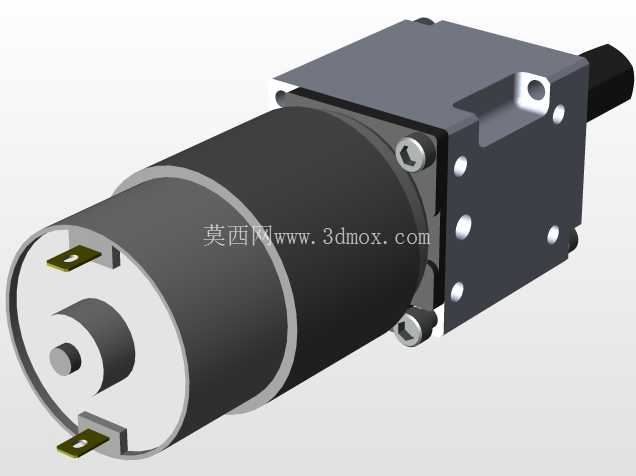

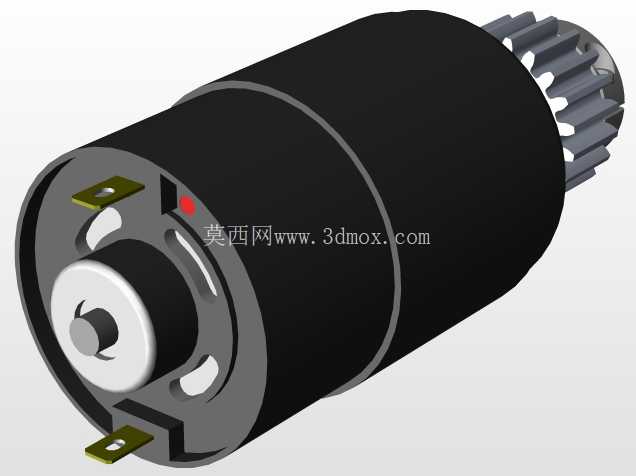

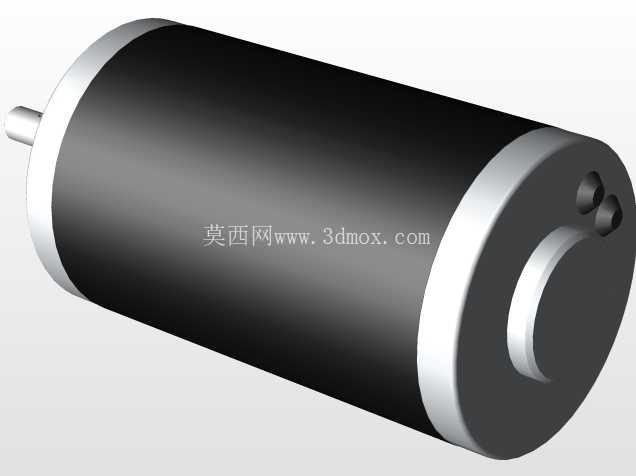

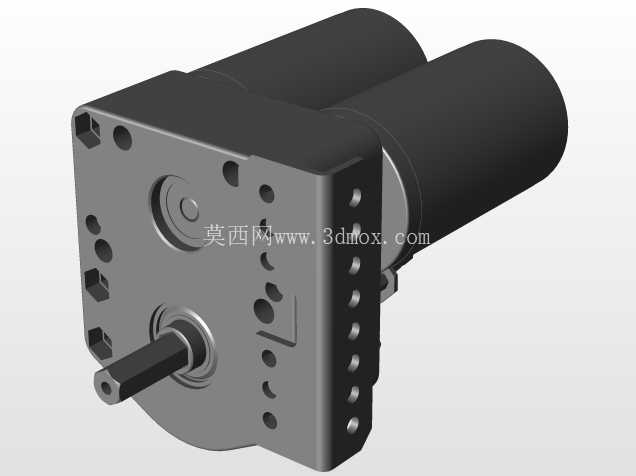

带输出齿轮的微型直流驱动电机结构

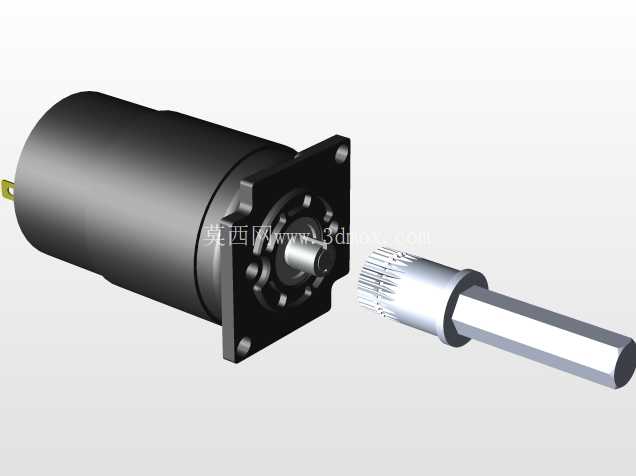

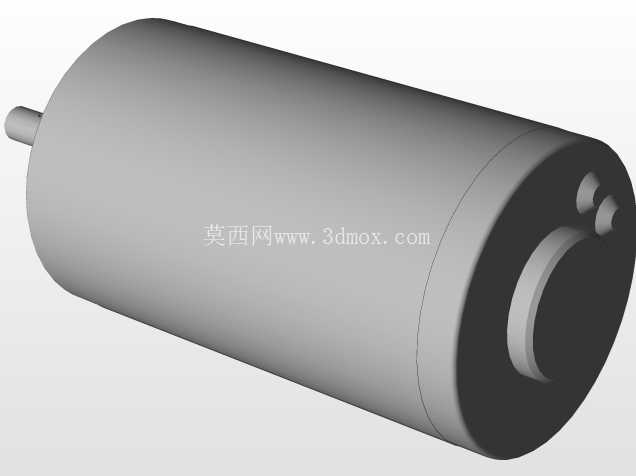

这款带输出齿轮的微型直流驱动结构，在小型自动化执行端、消费类电子传动模块、小型智能装备动力单元里应用十分广泛，常见于桌面级小型设备的动力输出、精密传动模组的动力输入环节，也可作为小型教具、DIY传动装置的核心动力部件，适配需要低转速大扭矩输出的紧凑安装场景。从实际使用场景来看，这类集成输出齿轮的电机不需要额外加装输出轴联轴器或者额外的啮合齿轮，能直接和设备端的减速齿圈、传动齿条啮合，省去了额外的传动连接件，在空间局促的小型设备内部可以大幅压缩动力段的安装长度，减少装配环节的零件数量，降低装配累计误差。

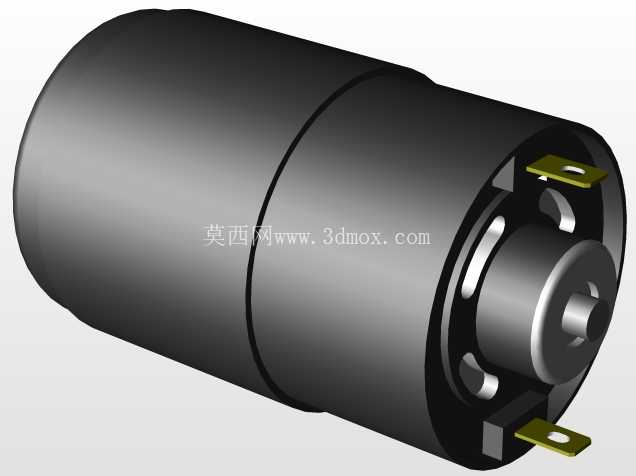

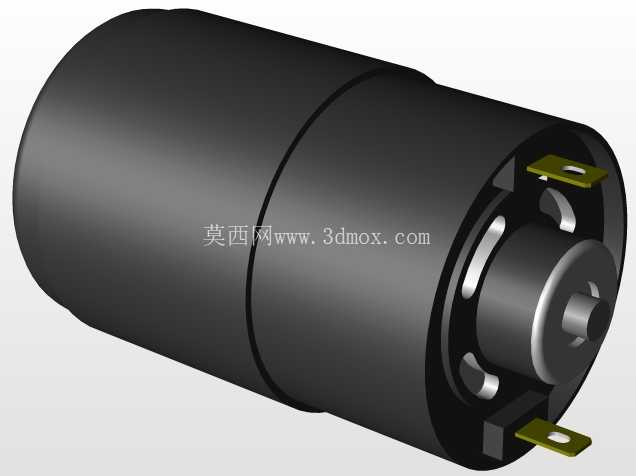

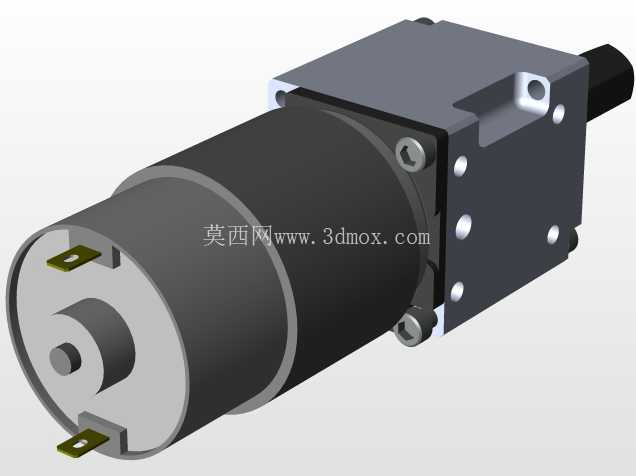

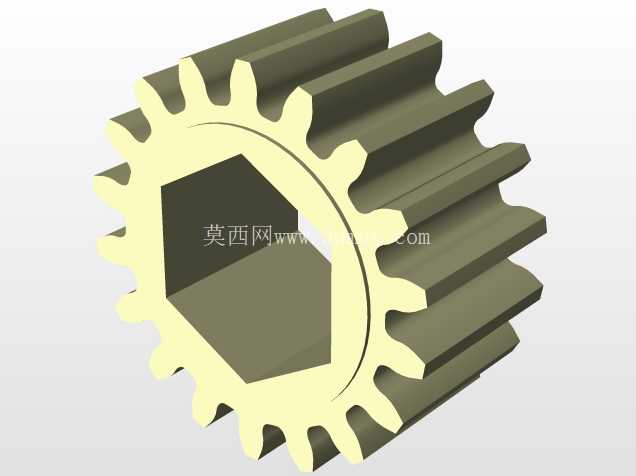

从功能特性来看，该结构将输出齿轮直接集成在电机转子输出端，齿轮采用直齿圆柱齿形，齿形参数适配常规模数的小型传动齿轮组，啮合间隙控制在小型传动场景允许的范围内，能保证动力传递过程中没有明显的回差，适合对传动精度有一定要求的小型往复运动、旋转运动场景。电机本体采用圆柱形机壳结构，机壳采用薄壁金属材质，既可以保证内部定子组件的安装定位精度，也能起到一定的电磁屏蔽作用，减少电机运转时对外界电路的电磁干扰。尾部的两个接线端子采用插片式结构，接线时不需要焊接，直接插接对应的供电端子即可完成接线，适合批量装配的生产线作业，能提升装配效率。端盖部分采用绝缘材质的安装基座，两个接线端子之间设置有绝缘隔挡，避免接线过程中出现短接风险，端盖上的定位凸台和机壳的止口配合，能保证端盖和机壳的同轴度，避免转子运转时出现偏心扫膛的问题。

设计思路上，这款结构优先考虑了紧凑安装场景下的集成度需求，没有采用常规电机的光轴输出结构，而是直接在输出轴端加工出啮合齿轮，省去了用户自行加装齿轮的工序，也避免了自行压装齿轮带来的轴承受力偏移、齿轮同轴度差的问题。转子部分的动平衡适配微型电机的高转速特性，在输出端集成齿轮之后，整体转子的动平衡校正覆盖了齿轮部分，保证高速运转时不会出现明显的振动。机壳表面做了哑光氧化处理，既可以提升金属机壳的防锈能力，也能避免装配过程中机壳表面被划伤留下明显痕迹。输出齿轮的齿部做了倒角处理，装配时和配对齿轮啮合更容易导入，不会出现齿顶磕碰的问题。

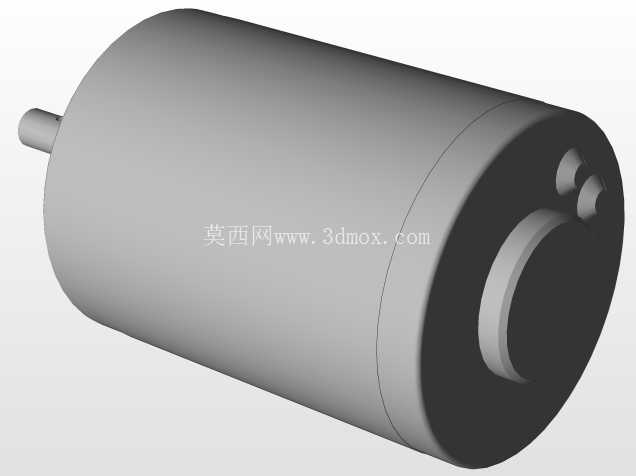

从安装边界来看，电机整体为圆柱形结构，安装时可以采用卡箍抱紧式安装，也可以利用端盖上的安装孔做端面固定，两种安装方式都不需要额外改动电机本体结构。机壳外径属于微型电机的常规尺寸段，适配市面上常见的小型电机安装座，不需要定制专属的安装夹具。输出齿轮的齿顶圆直径小于电机机壳外径，在安装时齿轮部分可以直接伸入设备的传动腔内部，不会和传动腔的侧壁发生干涉。接线端子的伸出长度控制在合理范围内，接线之后导线不会超出电机的最大安装轮廓，避免和周边其他结构件发生挤压。电机的轴向总长度包含输出齿轮部分，在做安装空间校核时，只需要预留出齿轮啮合的侧隙空间即可，不需要额外预留联轴器的安装空间，整体轴向安装尺寸比同规格光轴电机加外接齿轮的方案缩短近五分之一，非常适合安装空间紧张的小型设备。

在实际选型适配时，这类集成齿轮的电机可以直接匹配对应模数的从动齿轮，不需要额外计算轴和齿轮的配合公差，也不需要考虑齿轮压装时的轴向定位问题，齿轮的轴向定位已经在电机装配时完成，输出齿轮和轴的同轴度控制在小型传动场景的精度要求范围内，运转时齿轮的径向跳动量很小，能保证啮合过程中齿面受力均匀，减少齿面的异常磨损，延长整套传动机构的使用寿命。端盖上的红色标记点为供电极性标识，装配时按照标识对应接线即可保证电机的转向符合设计要求，不需要反复通电测试转向，能减少设备调试阶段的工作量。
