FRC竞赛用Calcifer机器人驱动电机结构

在青少年机器人竞技赛事的备赛环节，动力输出部件的选型与结构适配，直接决定了竞技机器人在对抗场景下的动作响应速度、负载推进能力以及连续作业稳定性，这款适配竞技机器人的动力部件，是针对赛事高强度对抗场景专门优化的驱动单元。从实际赛场应用来看，这类动力单元主要承担机器人行走机构、执行机构的动力输出职能，在需要快速冲刺、推挤对抗、精准举升的赛事环节中，需要兼顾高扭矩输出与轻量化的安装要求，同时还要适配赛事现场快速拆装、故障快速替换的备赛需求，因此在结构设计上做了多维度的工程化适配。

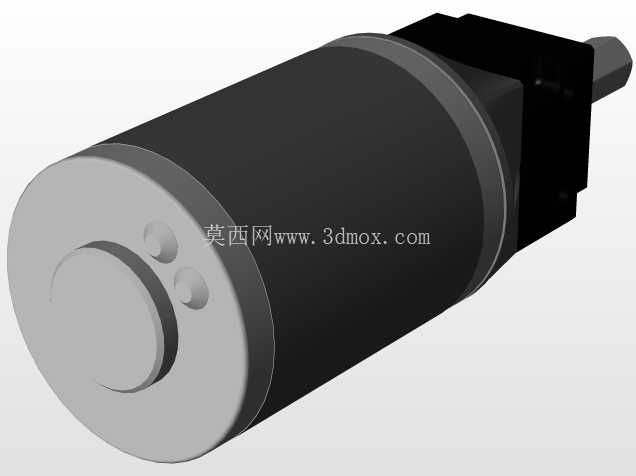

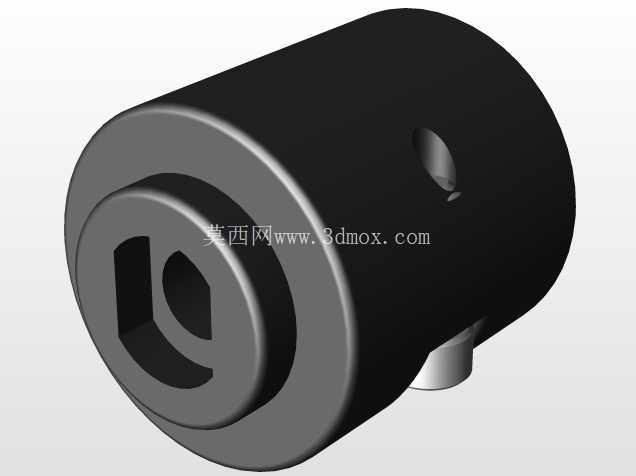

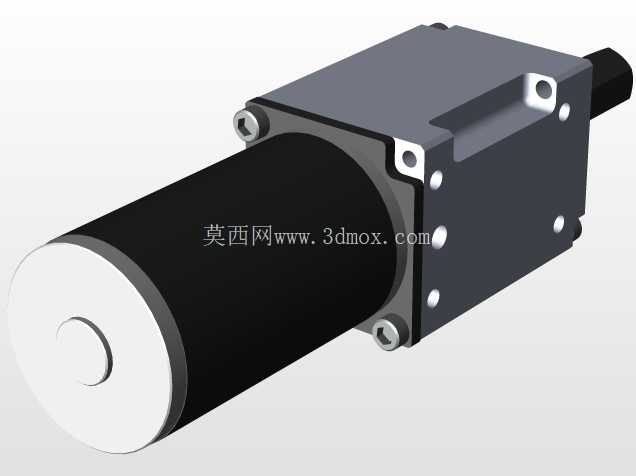

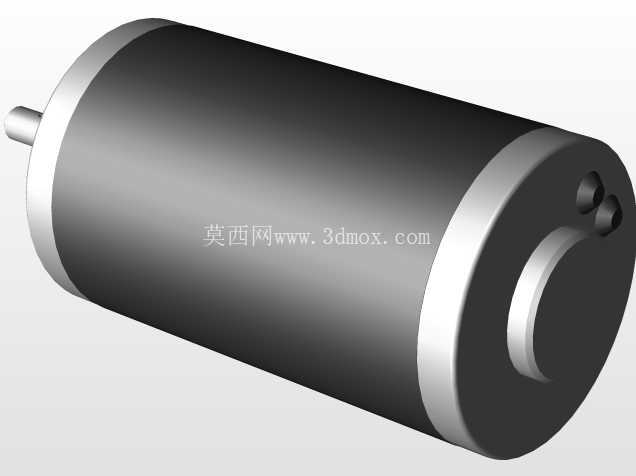

从功能特性层面来看，该动力单元采用一体化集成式结构，将减速机构与动力输出主体整合为同轴圆柱形态，输出端采用标准方轴接口，能够直接与赛事常用的轮组、传动臂、举升机构等负载部件直接对接，省去了额外设计转接法兰的工序，大幅降低参赛队伍的结构设计工作量。动力主体的圆柱外壳采用等径设计，外壳表面做了哑光硬质处理，既能够在对抗碰撞中抵御外部冲击，避免外壳形变卡滞内部传动结构，也能减少赛场环境中的灰尘、纤维碎屑附着在壳体表面，降低日常维护的清洁成本。输出端的连接座采用加厚的块状结构，预留了标准化的安装孔位，能够直接通过螺栓固定在机器人的铝型材框架上，安装孔位的间距匹配赛事通用的型材安装孔距，不需要额外加工定制安装支架，适配性极强。

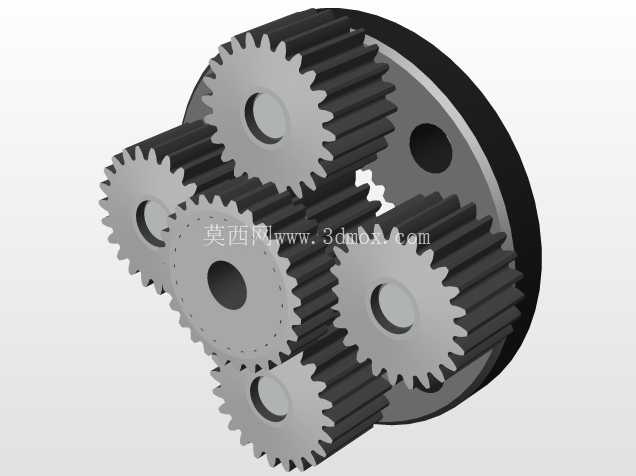

在设计思路上，这款动力单元完全围绕竞技机器人的实际使用痛点展开：首先是安装边界的控制，整体采用同轴圆柱布局，主体外壳直径统一，轴向长度控制在紧凑区间内，不会在机器人框架内占用过多的横向安装空间，能够给队伍预留更多的空间布置电池、控制板、气动元件等其他核心部件；尾部的端盖采用内嵌式接线端子设计，两个接线触点做了下沉式处理，既能够避免对抗过程中接线端子被碰撞脱落，也能让接线后的线缆顺着圆柱壳体侧面排布，不会出现线缆突出壳体被其他部件勾挂的问题。其次是传动结构的可靠性设计，内部减速机构采用多级行星齿轮排布，能够在有限的壳体空间内实现足够的减速比，输出足够的轮上扭矩，满足机器人推动数倍自身重量负载的对抗需求，同时齿轮组的支撑结构做了加强处理，能够承受对抗过程中产生的径向冲击载荷，避免齿轮在碰撞冲击下出现断齿、轴系偏移的故障。

从安装适配的细节来看，输出轴的伸出长度经过精准核算，既能够保证与轮组、传动臂的配合深度足够，传递大扭矩时不会出现轴孔打滑的问题，也不会因为轴伸过长导致安装后部件突出机器人框架外，在对抗中被对方机器人直接撞击造成轴体弯曲。尾部端盖的固定螺丝采用内六角标准规格，和赛事中通用的安装螺丝规格一致，参赛队伍只需要常备一套内六角扳手就可以完成拆装维护，不需要准备特殊规格的工具，符合赛事现场快速维修的需求。壳体表面没有多余的凸起结构，整体轮廓光滑，安装到机器人框架上之后，不会和周边的走线、其他运动部件产生运动干涉，在机器人做转向、举升等复合动作时，动力单元自身不会和周边部件发生剐蹭卡滞。

在实际赛场使用场景中，这类动力单元通常对称布置在机器人底盘两侧，作为行走驱动的核心部件，也可以根据战术需求布置在举升机构、拾取机构的动力输入端，通过不同的安装支架调整输出角度，满足不同机构的动力输入需求。由于整体结构做了密封处理，能够适应赛场地面的少量水渍、碎屑飞溅的环境，不会因为赛场环境的复杂因素出现内部短路、传动卡滞的问题。在结构建模过程中，这款部件的模型完整还原了所有安装孔位、轴伸尺寸、接线端子位置以及壳体的所有细节特征，参赛队伍在进行机器人整体结构设计时，可以直接将该模型导入装配环境中，直接匹配铝型材框架的安装位置，提前排布走线空间，校核运动部件的干涉边界，不需要反复测量实物尺寸，能够大幅缩短备赛阶段的结构设计周期，减少实物装配时出现的尺寸不匹配、安装干涉等问题。同时模型中还原的输出轴配合尺寸、安装孔位公差，能够直接用来生成对应的加工图纸，指导队伍加工配套的连接件、安装支架，保证加工出来的零件能够和实物部件完美适配，减少零件返工的概率。
