带扩展接口的Dump Bot机器人结构设计

在小型作业机器人的实际落地场景中，通讯链路的稳定性、外设拓展的便捷性以及长时间作业的续航支撑，一直是现场调试阶段最容易被忽略却直接影响作业效率的核心点。这款Dump Bot的结构迭代版本，正是针对前期现场测试中暴露的外设接入受限、作业过程中终端设备无处放置、原进气结构气流冗余导致的积尘问题做的定向优化，所有改动都围绕现场实操的真实痛点展开，没有冗余的装饰性设计。

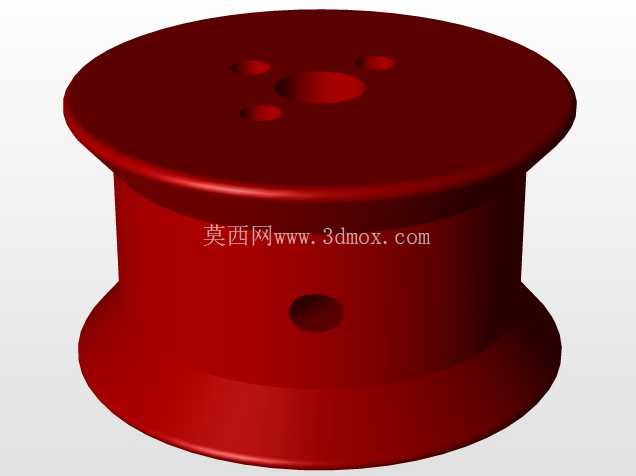

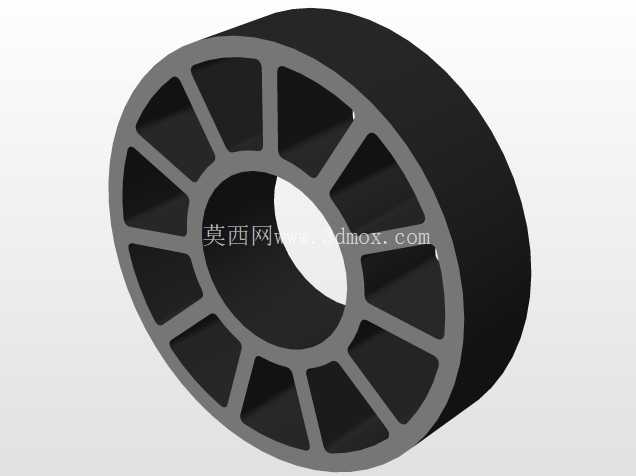

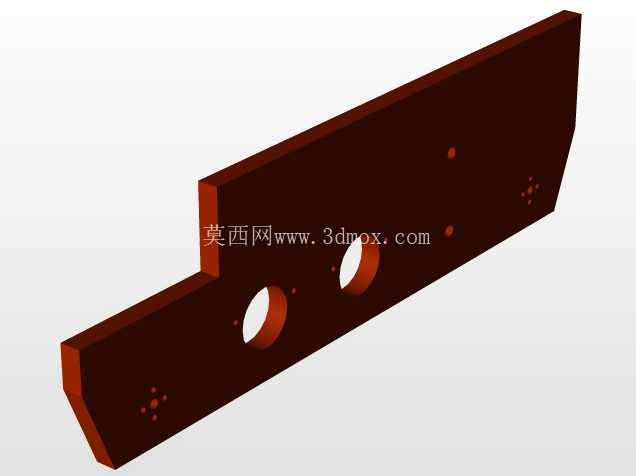

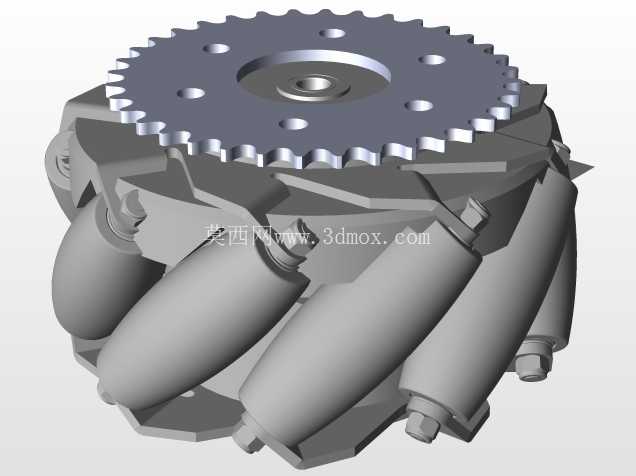

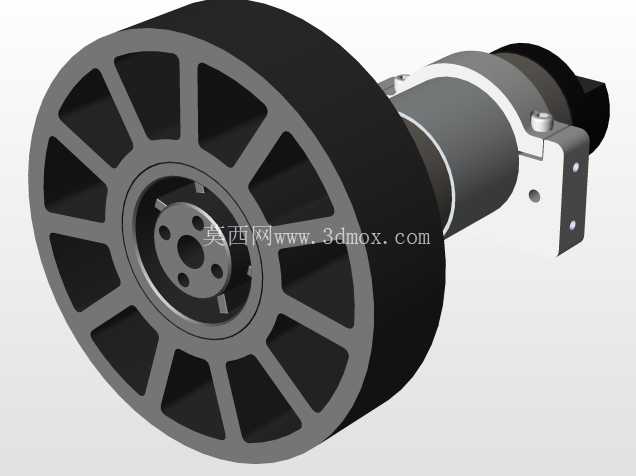

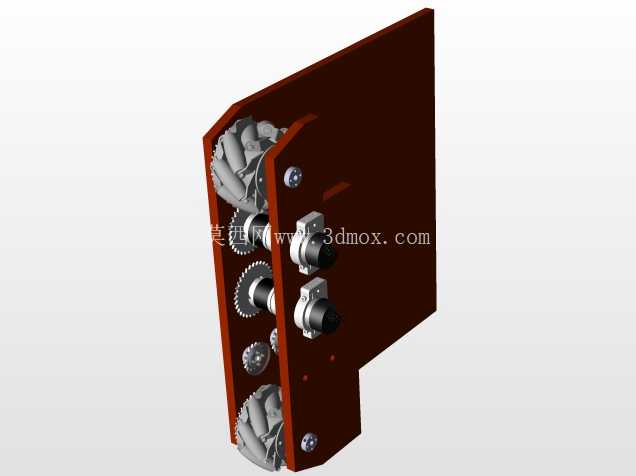

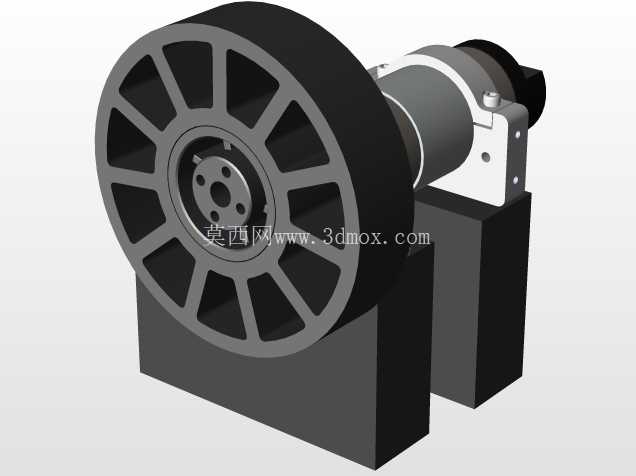

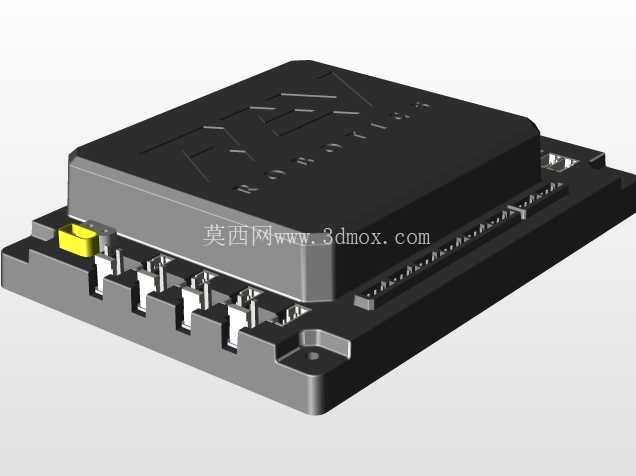

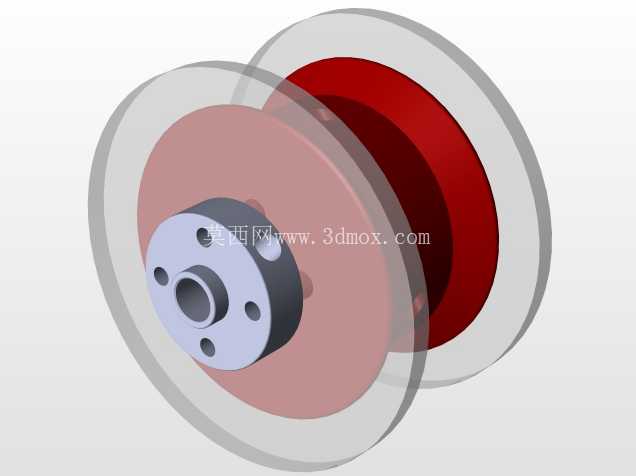

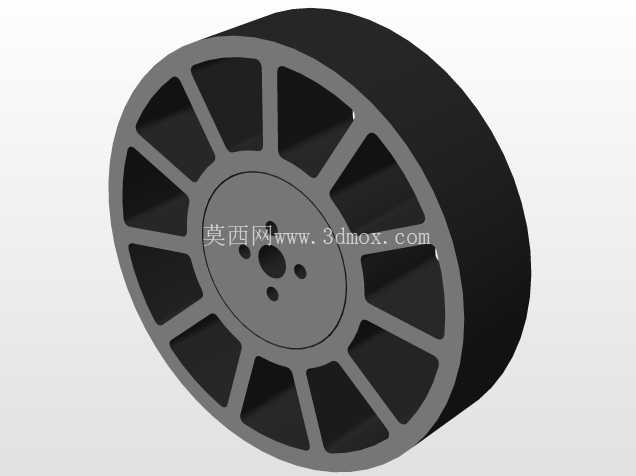

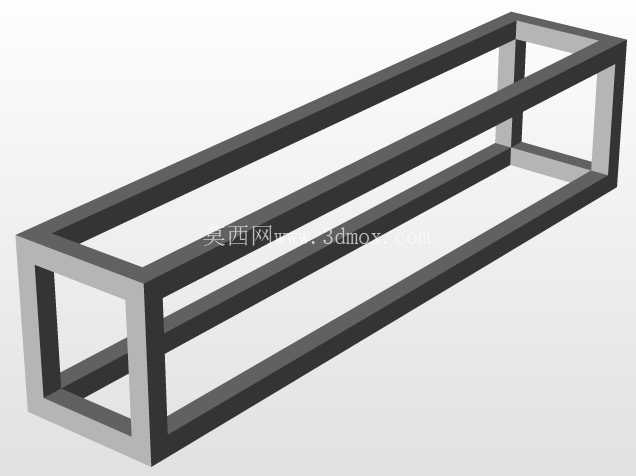

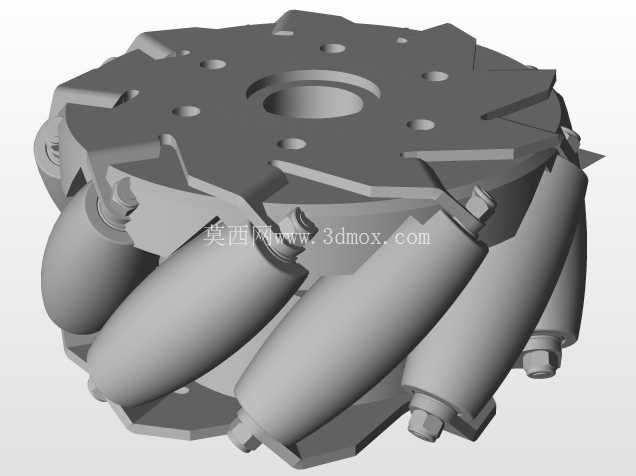

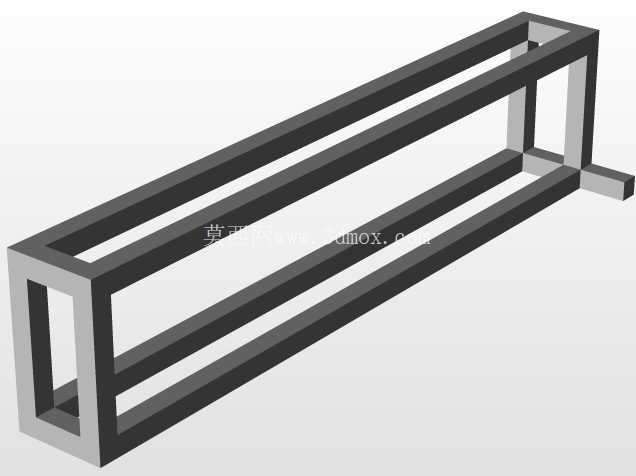

从安装边界来看，整机的外形尺寸控制完全适配常规巡检、小型物料转运的作业通道需求，底部行走轮组的跨距经过反复校核，在加装REV扩展接口后，整机重心偏移量控制在安全阈值内，不会出现爬坡或者急停时的侧翻风险。REV扩展接口的安装位选在机身侧部的平整安装面上，接口的固定座采用内嵌式安装，突出机身的高度控制在12mm以内，避免在狭窄通道通行时剐蹭周边线缆或者设备外壳，接口的引脚定义完全兼容常规的传感器、通讯模块外接需求，不需要额外做转接板的二次设计，现场调试时可以直接对接红外避障模块、蓝牙通讯模组或者小型机械爪的驱动单元，大幅缩短现场改装的周期。

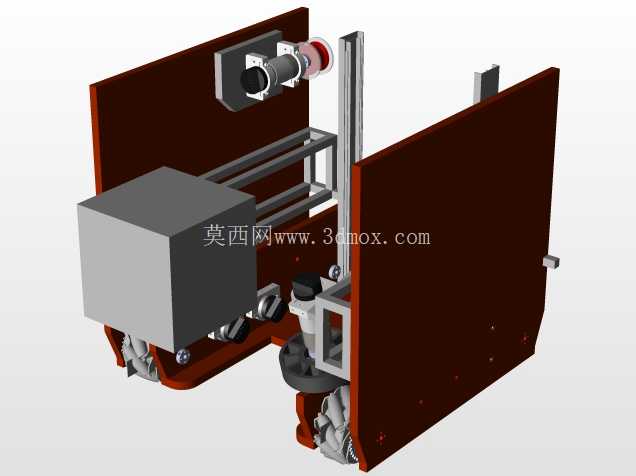

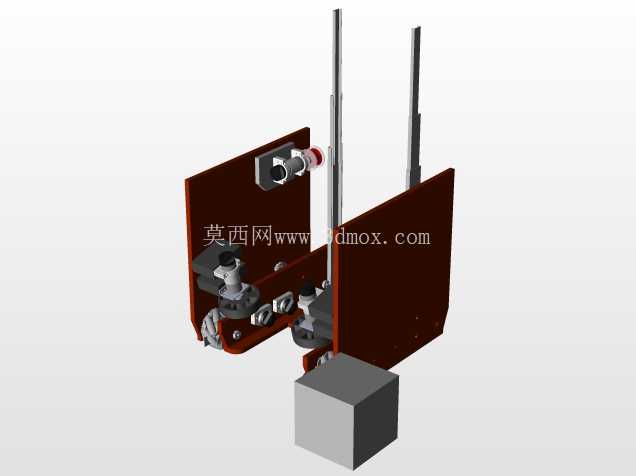

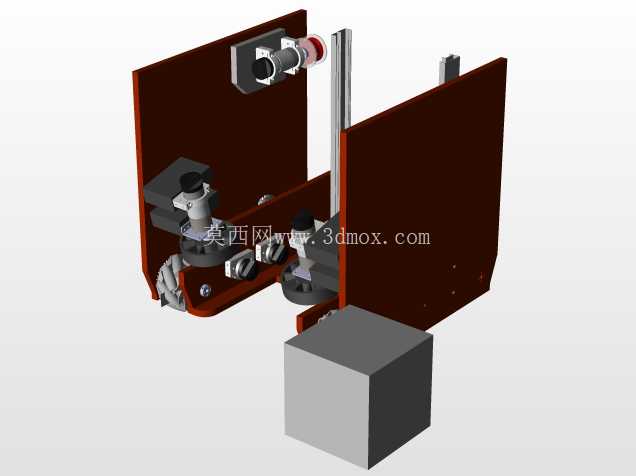

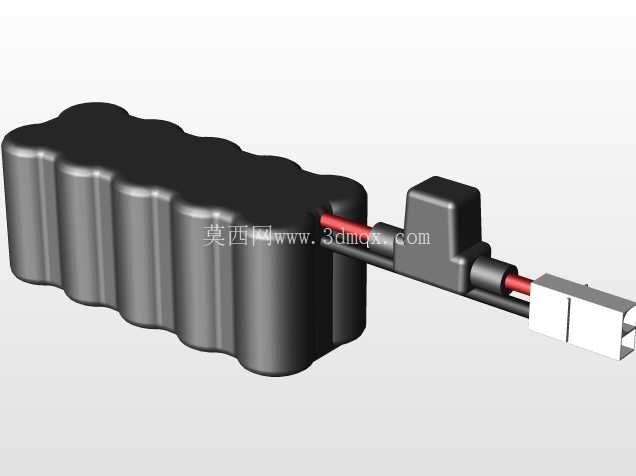

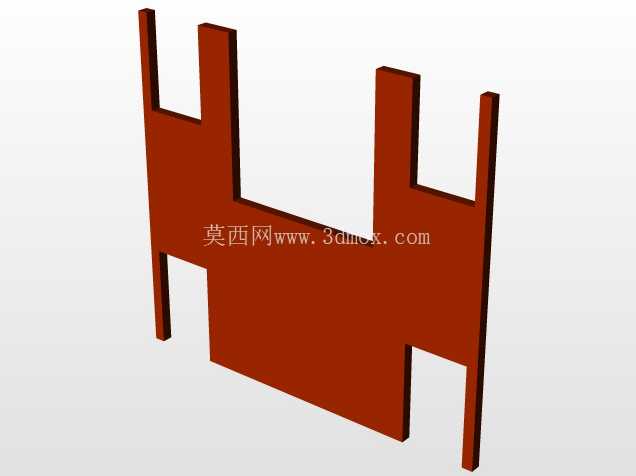

电池仓的结构改动是这次迭代的重点之一，原结构的电池仓采用卡扣式侧开设计，在长时间颠簸作业场景下容易出现卡扣松脱导致的接触不良问题，这次调整将电池仓的固定方式改为滑轨抽拉式，仓门增加了防脱锁扣，同时预留了不同容量电池的兼容空间，不需要修改机身主体结构就能适配2200mAh到5000mAh的常规动力锂电池，仓体内部增加了缓冲泡棉的安装槽，能够抵消作业过程中的振动对电池电芯的冲击，延长电池的实际使用寿命。电池仓的出线口做了圆角处理，避免长时间摩擦导致的线缆绝缘层破损，供电线路的走线路径完全避开了机身内部的运动部件，所有走线都用内置的线卡固定，不会出现运行过程中线缆被卷入轮组的故障。

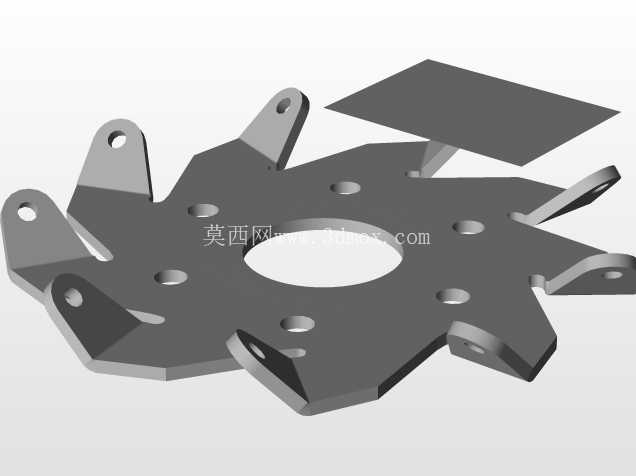

手机支架的安装位选在机身顶部的操作侧，支架的固定底座采用可旋转结构，水平方向可以实现360度旋转，俯仰角度的调节范围覆盖0到75度，能够适配不同尺寸的调试用手机，方便现场操作人员实时查看机器人的运行参数、回传的画面信息。支架的夹爪内侧预留了防滑胶垫的安装槽，不会因为机身振动导致手机滑落，支架的安装座没有破坏机身顶部的原有结构，采用四颗M3螺丝固定在预设的安装孔位上，不需要额外打孔，后期如果不需要使用支架可以直接拆除，不会在机身表面留下突兀的安装痕迹。

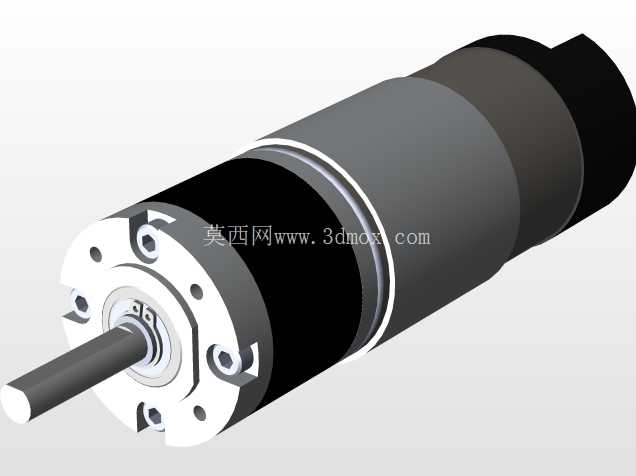

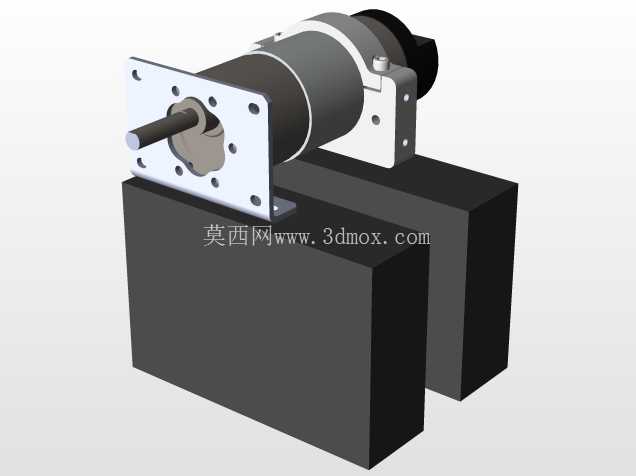

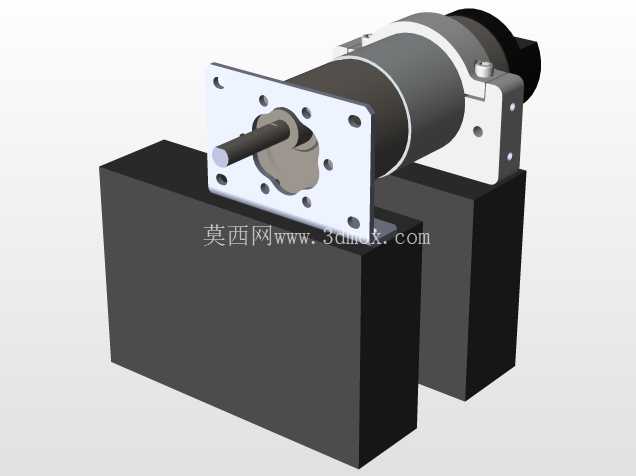

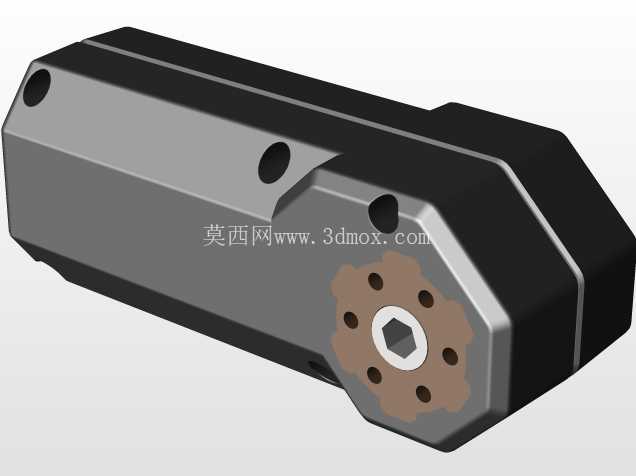

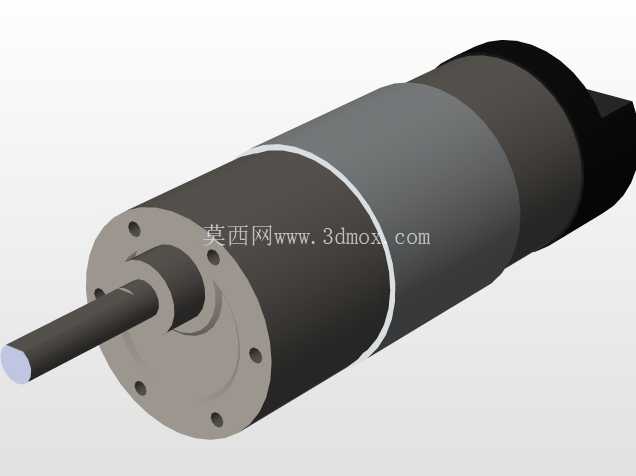

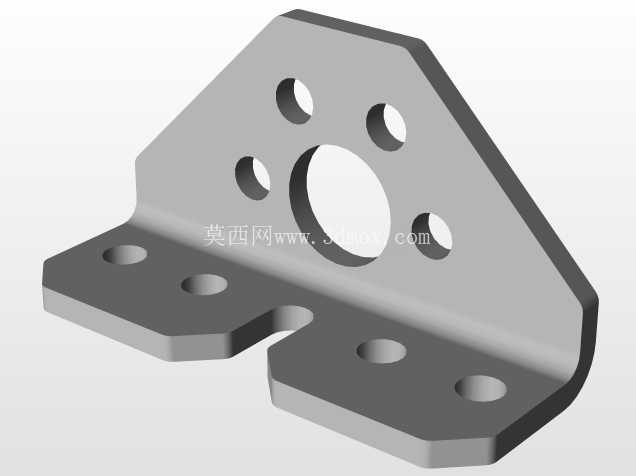

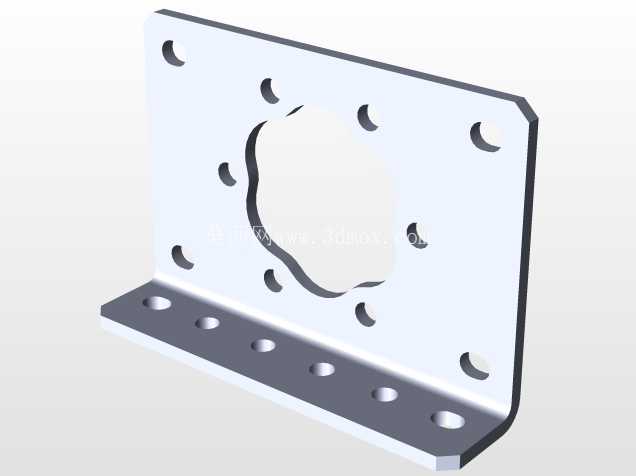

原进气框的拆除是基于实际作业环境的散热需求调整，原结构的进气框格栅密度过高，在多尘的作业环境下很容易被絮状杂物、灰尘堵塞，导致机身内部的主控板、驱动电机散热不畅，出现过热保护的问题。拆除原进气框后，在对应的安装位更换了孔径更大的防尘网固定结构，既保证了进风面积满足散热需求，又能阻挡大颗粒的杂物进入机身内部，防尘网采用磁吸式固定，日常维护时不需要拆卸螺丝就能直接取下清理，大幅降低日常维护的工作量。进气结构调整后，机身内部的风道走向也做了适配优化，进风气流直接对准驱动电机和主控板的散热片，散热效率比原结构提升近三成，连续长时间作业时核心部件的温度控制在合理区间内，不会因为过热触发降频保护。

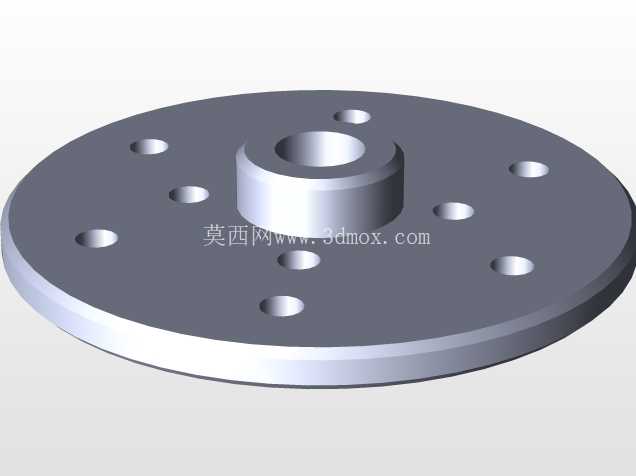

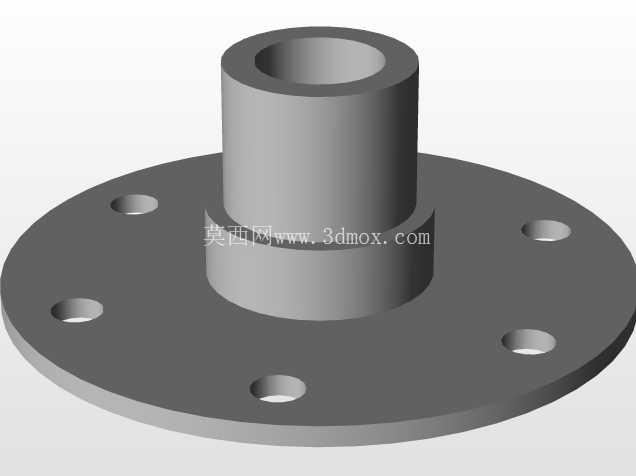

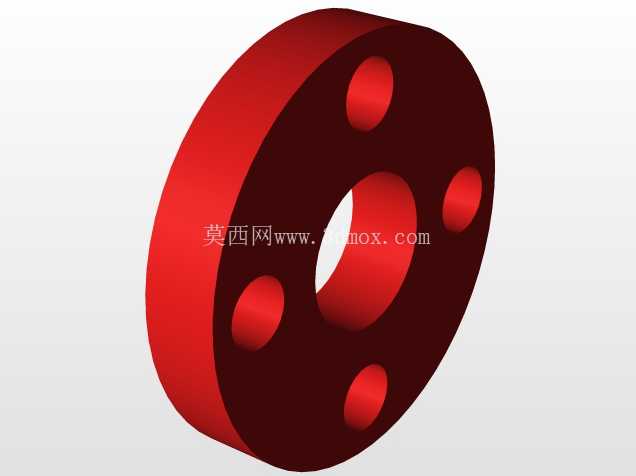

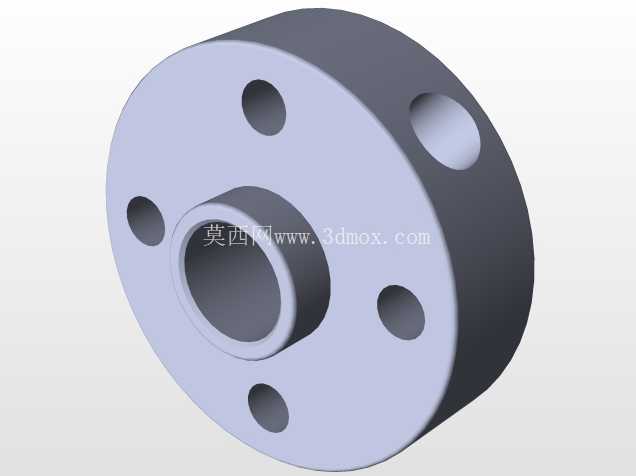

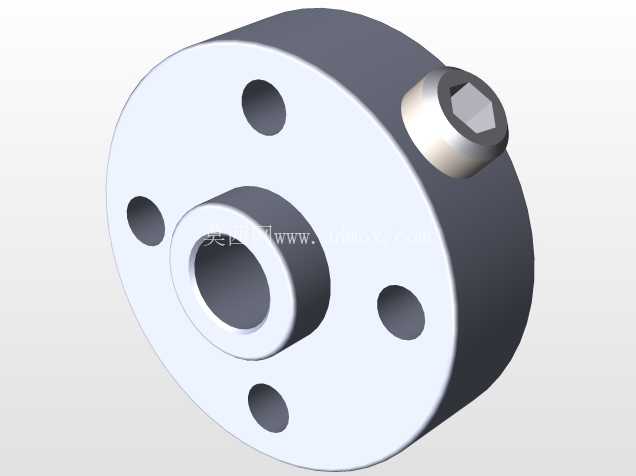

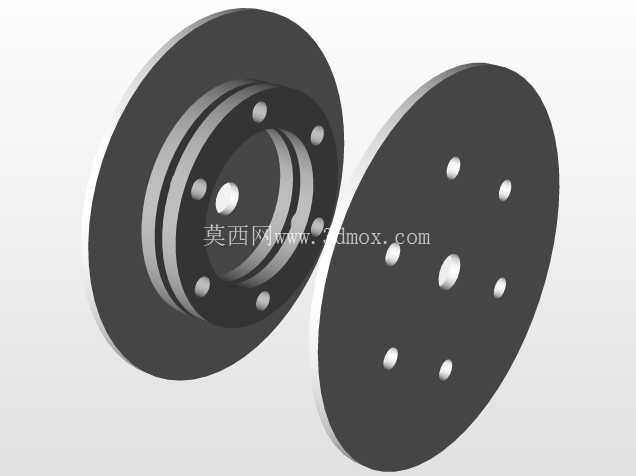

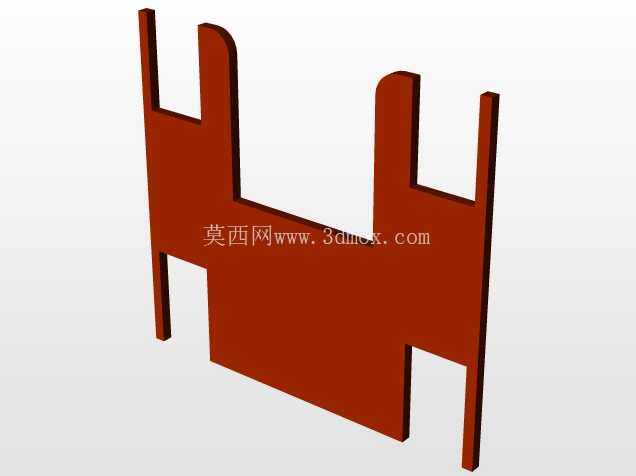

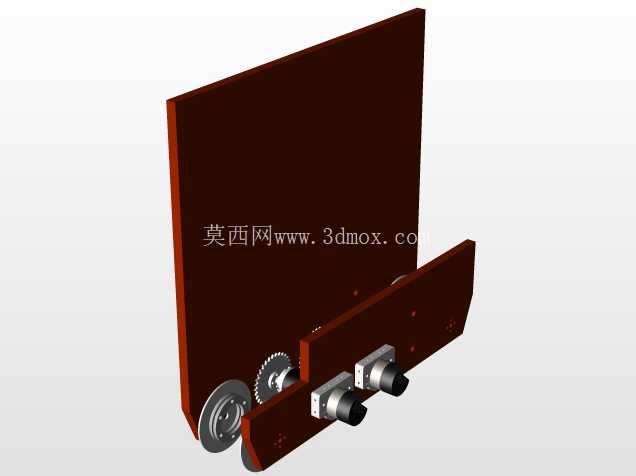

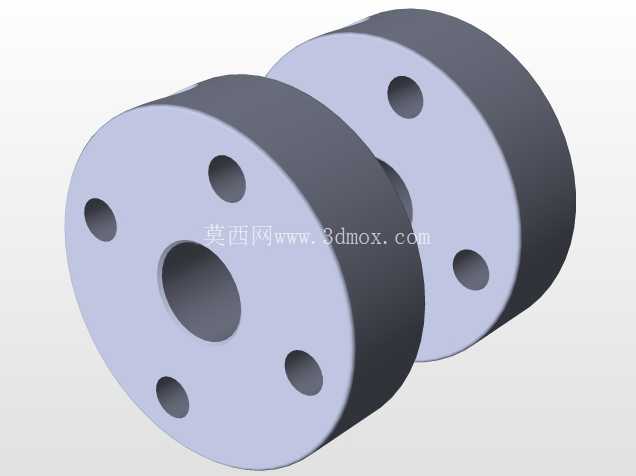

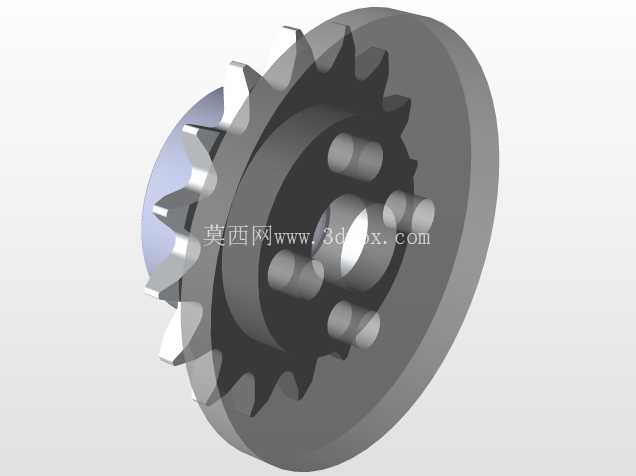

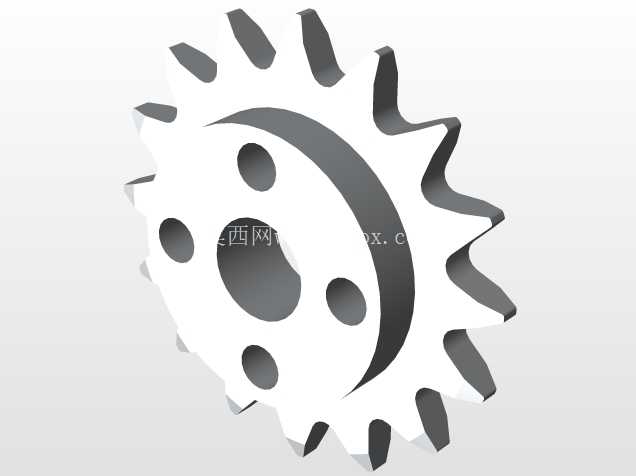

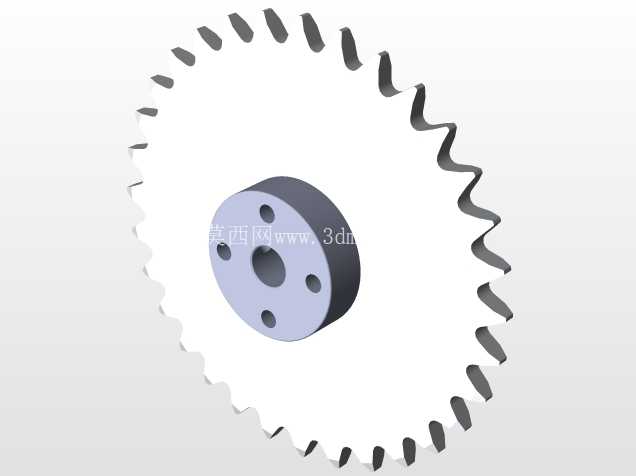

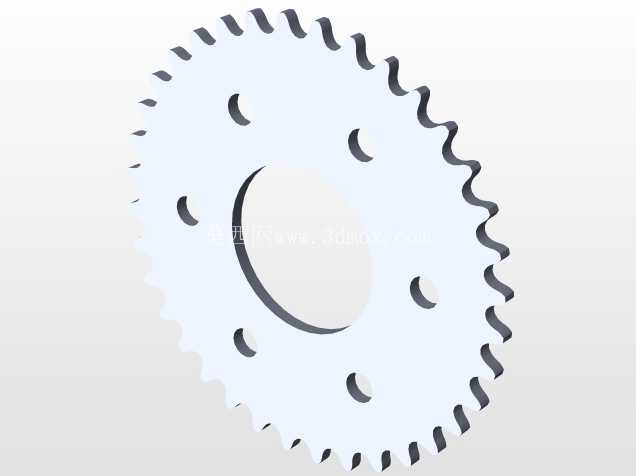

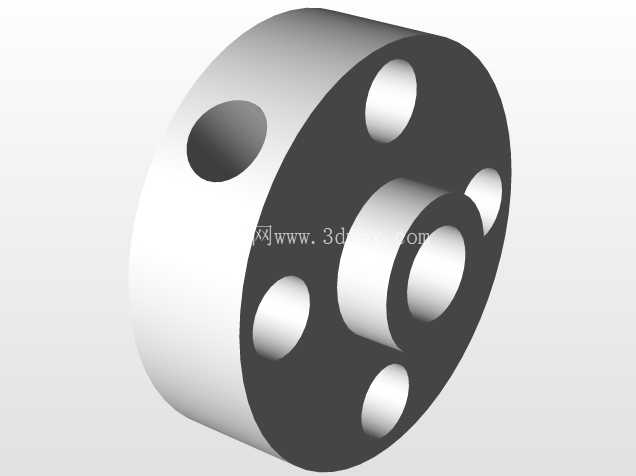

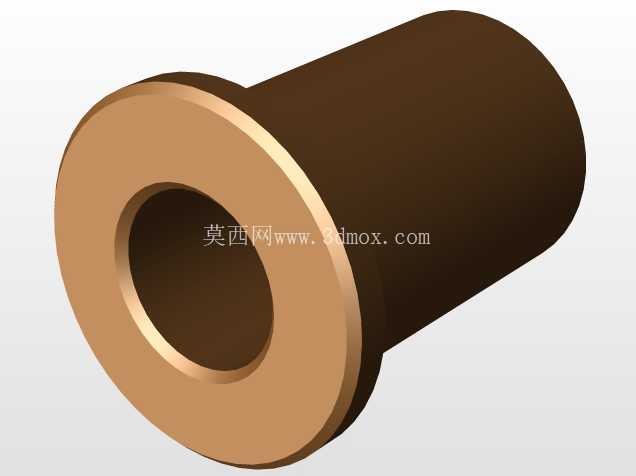

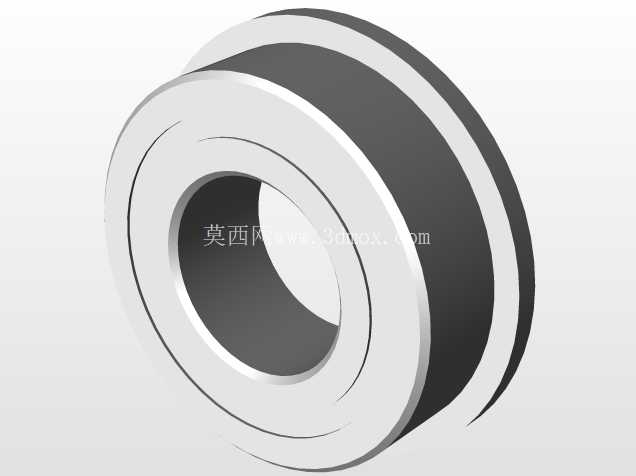

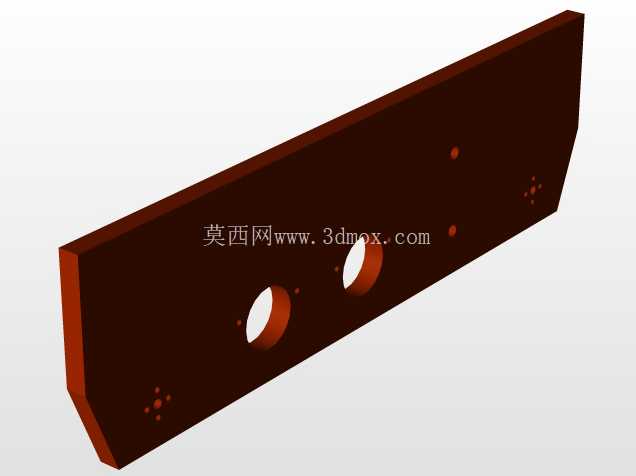

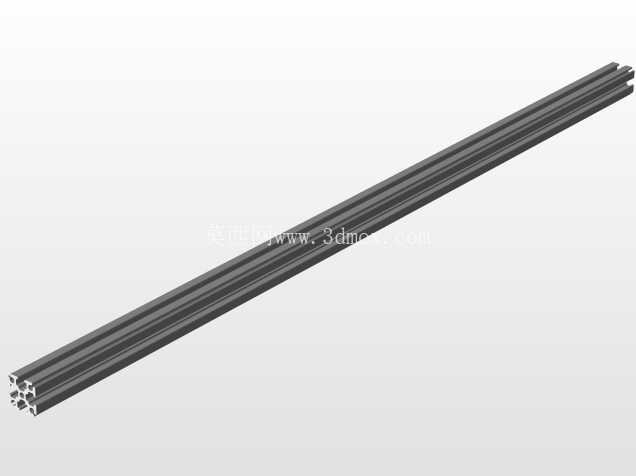

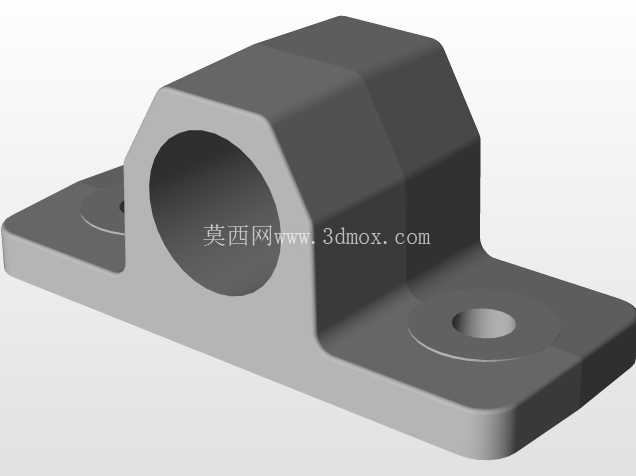

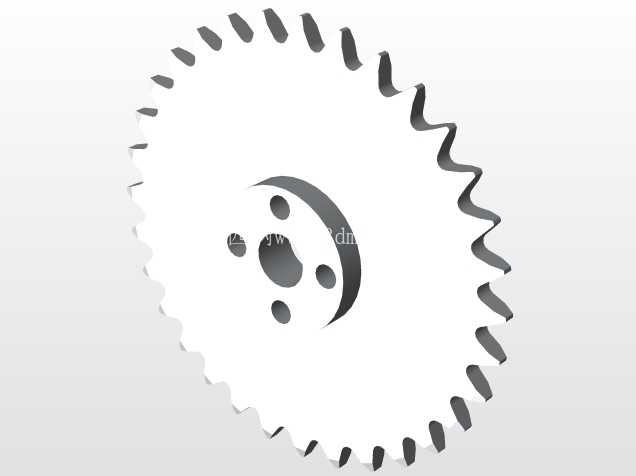

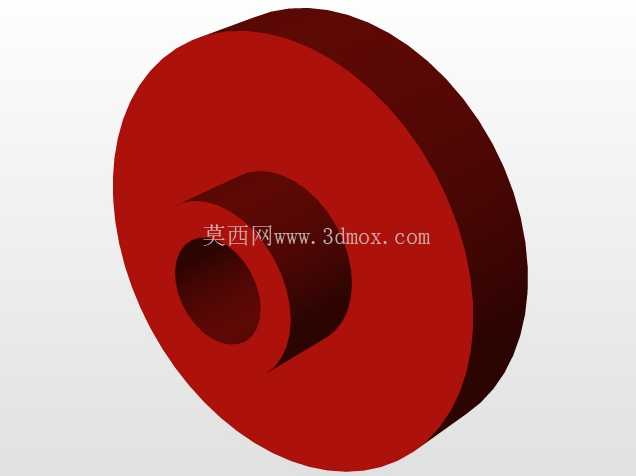

从结构设计的逻辑来看，所有改动都没有破坏原机身的主体受力结构，所有新增部件的安装位都利用了原机身预设的冗余安装孔位，不需要对主体结构做切削或者焊接改动，原有版本的易损件比如轮组、传动齿轮都能完全通用，降低了后期维护的配件储备成本。各新增部件的公差配合都按照常规的机械加工精度要求设计，扩展接口的安装座和机身的配合间隙控制在0.2mm以内，不会出现安装后晃动的问题；电池仓的滑轨抽拉阻尼经过调校，抽出和推入的力度适中，不会因为机身振动自行滑出；手机支架的旋转阻尼也做了适配，调整到对应角度后不会因为自重出现下垂，能够稳定保持在操作人员需要的视角。

在实际的通讯作业场景中，这款结构的Dump Bot可以承担狭小空间内的设备巡检、通讯信号测试、小型物料转运等工作，扩展接口的存在让它可以根据不同的作业需求快速更换外接模块，不需要重新设计机身结构；优化后的电池仓结构能够适配不同容量的电池，满足不同时长的作业需求；顶部的手机支架解决了现场调试时终端设备无处放置的问题，操作人员不需要手持设备就能实时查看运行数据；拆除原进气框后的散热结构，让它能够在多尘的复杂作业环境下长时间稳定运行，减少因为散热问题导致的故障停机。整个结构的改动都围绕实际作业中的真实痛点，没有为了造型美观增加不必要的结构，所有设计细节都服务于实际使用的稳定性和便捷性，对于同类小型作业机器人的结构迭代也有实际的参考价值，建模过程中所有的配合尺寸、安装孔位都经过实际装配校验，不存在干涉问题，能够直接用于结构验证或者二次开发的基础模型使用。
