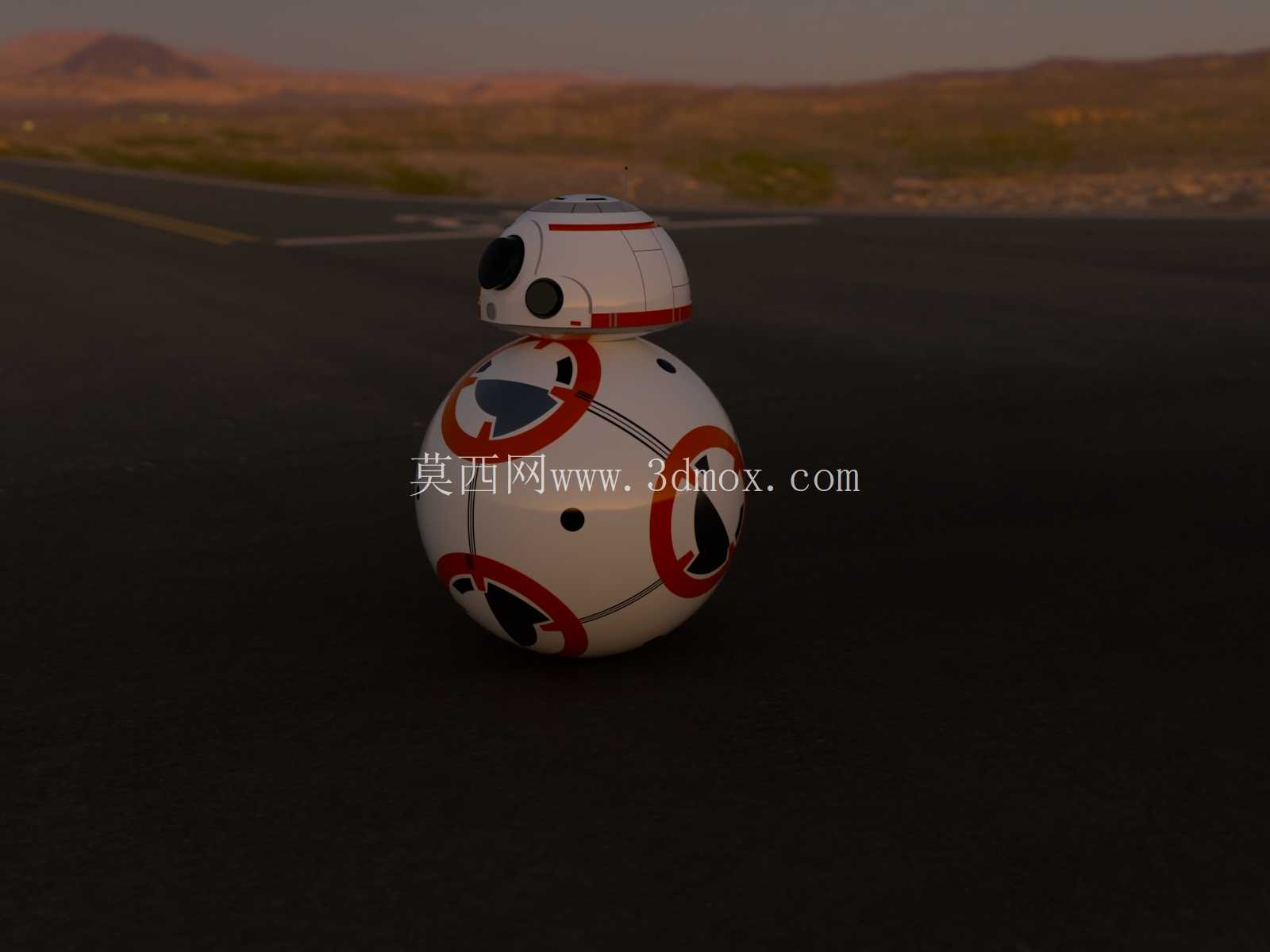

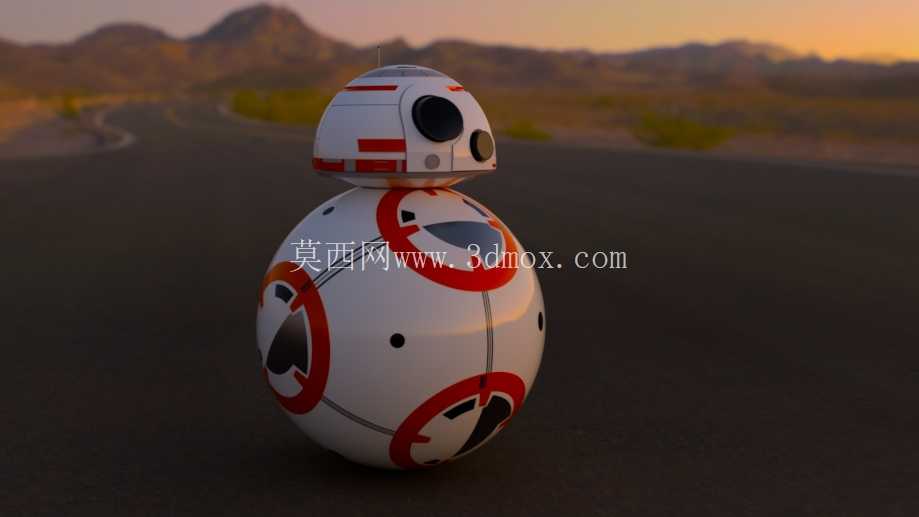

星战BB-8球形机器人结构设计

　　这款球形滚动机器人的结构设计，最初的应用场景锚定在科幻IP衍生的互动展示、科普教具以及小型室内巡检场景，不同于常规轮式移动机器人的底盘布局，其采用上下分体的偏心配重驱动逻辑，上半部分为半球形头部结构，下半部分为完整球形滚动主体，两部分之间通过磁吸附结构实现非接触式连接，避免了传统机械转轴在球面运动时的干涉问题。从实际用途来看，该结构既可以作为科幻主题展项的互动演示载体，也可通过调整内部配重模块的布局，搭载小型传感组件完成平整地面的自主移动巡检，头部预留的安装位可拓展摄像头、语音采集模块，适配室内短距离的通讯中继、环境数据采集需求。

　　功能特性层面，球形主体内部的偏心重锤驱动结构，通过两个正交布置的驱动轮贴合球壳内壁转动，依靠重心偏移实现全向移动，相比轮式机器人不存在转向半径限制，可在平整硬质地面完成零半径转向、斜向移动等动作，磁吸附连接的头部可在主体滚动时始终保持水平姿态，不会随球壳同步转动，保证头部搭载的传感、显示组件始终朝向预设方向。设计思路上，首先确定了球面分体的非接触连接方案，避免机械连接结构破坏球面完整性，降低滚动过程中的卡滞风险；内部驱动模块采用框架式安装结构，将电池、控制板、驱动电机全部集成在内部配重架上，配重架的重心始终位于球心下方，保证静止状态下机器人可自主回正，不会出现随意滚动的问题；头部结构做了轻量化处理，采用薄壁壳体设计，降低磁吸附组件的负载要求，同时在头部与球壳的接触位置预留了0.2mm的间隙，避免滚动过程中两个部件产生摩擦损耗。

　　外形尺寸与安装边界方面，整体球形主体直径控制在200mm量级，头部半球直径为主体直径的二分之一，整体高度不超过260mm，内部驱动框架的安装尺寸需保证驱动轮与球壳内壁的贴合压力在5N-8N之间，压力过小会出现驱动打滑，压力过大会增大滚动阻力、加快内壁磨损；磁吸附组件采用环形钕铁硼磁钢，安装在头部下沿与主体上沿的对应位置，磁钢的吸附力需大于头部整体重量的1.5倍，保证机器人在30度坡面滚动时头部不会脱落；内部配重块的重量占整体总重量的60%，重心位置低于球心15mm，保证移动过程中的姿态稳定性，不会出现侧翻、头部晃动量过大的问题。

　　结构细节上，球壳采用上下两瓣螺接的装配方式，接缝处做止口定位，保证装配后球面的圆度公差不超过0.1mm，避免滚动过程中出现颠簸；头部表面预留的装饰件安装槽，可适配不同主题的外观饰件，不需要改动主体结构即可完成外观迭代；内部走线全部沿配重框架内侧布置，预留足够的线长余量，避免配重架摆动过程中出现线束拉扯断裂的问题；驱动轮采用聚氨酯材质，表面做网纹滚花处理，增大与球壳内壁的摩擦系数，减少打滑概率。
