多足机器人配套齿轮连杆式夹持机械手

这套夹持末端执行器主要面向小型六足、四足移动机器人的作业拓展需求，在足式平台完成巡检、排爆、野外样本采集、教学科研演示等任务时，替代单纯的行走观测功能，让移动本体具备抓取、夹持、转运小型物件的能力。足式机器人本身擅长在非结构化地形通行，搭配该款夹爪后，可在崎岖路面、管道周边、实验台架旁完成目标物件拾取，不需要额外搭载大型工业机械臂，整体负载与自重控制更适配小型仿生移动平台。

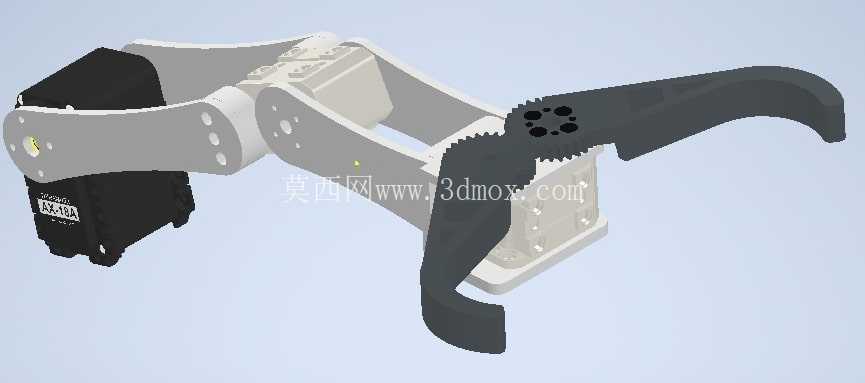

从结构布局来看，夹爪采用双侧对称的齿轮啮合联动方案，驱动侧舵机输出扭矩带动主动齿轮转动，与之啮合的从动齿轮同步反向旋转，两侧夹臂通过连杆与齿轮输出端连接，保证开合过程中左右爪指运动角度完全对称，不会出现单侧偏载导致物件滑脱的问题。齿轮齿形采用常规渐开线直齿设计，啮合侧隙预留了合理装配余量，既避免运动卡滞，也能控制回程间隙，保证夹持位置的重复精度。夹臂轮廓做了加长弯爪造型，爪指末端向内弯曲，接触物件时形成包络面，相比平直夹指，对圆柱状、不规则外形物件的适配范围更广，抓取直径跨度可以覆盖细小杆件到中小型盒状物件，爪体内侧预留了贴装防滑橡胶垫的安装平面，实际使用时可根据抓取材质更换硅胶、橡胶或者聚氨酯衬垫，提升摩擦力同时避免刮伤工件表面。

设计阶段优先考虑了足式机器人的安装边界，夹爪基座直接预留标准舵机安装孔位，可直接适配常用的大扭矩数字舵机，不需要额外加工转接法兰，基座后侧的连接位匹配小型机器人腕部的标准安装孔距，整机装配后轴向长度控制在紧凑区间，不会过度超出足式机器人前端的运动空间，避免机器人行走过程中夹爪磕碰地面。两侧夹臂采用轻量化镂空结构，在保证臂体抗弯强度的前提下削减多余材料，降低末端负载对机器人舵机扭矩的要求，运动惯量更小，夹爪快速开合时不会对足式平台的机身平衡造成明显冲击。

实际工况里，这类夹爪常被用于高校机器人竞赛、仿生机器人实训项目以及小型户外探测样机开发：在巡检场景下可夹取地面遗留的小零件、采样试管；在教学演示中可以直观展示齿轮联动夹持机构的运动原理，学生可直接在三维结构基础上修改爪指轮廓、调整齿轮模数、更换舵机规格，快速迭代出适配不同抓取需求的变体方案。结构中所有铰接孔位都预留了衬套安装空间，长期反复开合运动时可嵌入铜衬套降低铰接轴磨损，维护时仅需更换衬套和舵机，不需要整体报废夹臂。夹臂的弯曲弧度经过运动校核，在最大开合行程下爪指不会和基座、驱动舵机发生运动干涉，闭合到最小位置时两侧爪尖可完全对齐，能够夹持薄片类细小物件。整套结构没有复杂的凸轮或非标定制件，所有板材构件都可通过激光切割或者3D打印快速加工，试制成本低，迭代周期短，非常适合小型机器人开发团队快速验证夹持功能，也可作为轻型桌面机械臂的末端执行器使用，完成轻型工件的上下料、物料分拣等常规作业。
