单伺服驱动弧形柔性机械夹爪结构

这套末端夹持机构面向移动作业平台的轻载抓取需求开发，整体采用单动力输入的双侧弧形爪指布局，没有采用多电机独立指节的复杂方案，而是通过一套齿轮联动结构把单个迷你伺服电机的旋转动作同步分配给左右两组爪体，让两侧爪指始终保持对称开合，在控制逻辑上只需要占用一路舵机PWM输出，不需要做多轴插补或者力位混合解算，对小型巡检机器人、排爆转运平台、灾后救援侦察机器人的嵌入式主控非常友好。

从实际落地场景来看，这类夹爪并不追求工业产线那种毫秒级节拍或者几十公斤的重载夹持力，它的核心定位是在非结构化环境下完成不规则柱状物、管道残件、救生绳卷、小型工具包、瓶装物资的抱持抓取。弧形爪指的轮廓本身就是针对圆柱类、椭球类工件做的包络设计：当爪指闭合时，两段向外延展的紫色弧板会从工件两侧逐步围合，接触线不是传统平行夹爪的两条直线，而是随爪指转角变化的多段弧面，哪怕工件初始摆放位置存在十几毫米的径向偏差，爪指内弧面也能在闭合过程中把工件顺势导正到夹持中心，对救援现场散落、姿态随机的目标物适应性远好于平口夹爪。

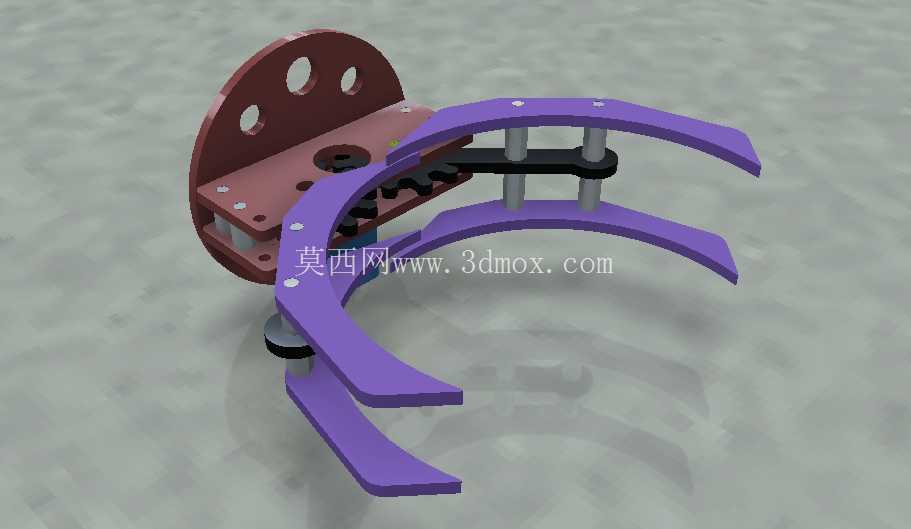

结构设计上，动力侧的安装基座采用红褐色盘式法兰布局，法兰端面上预留了三个大直径减重孔和一圈周向安装螺孔，既可以直接对接标准机器人末端法兰盘，也能通过转接板固定在自定义机械臂腕部。基座内部容纳伺服电机和主动小齿轮，电机输出轴带动主动齿轮转动后，啮合左右两根从动齿轮轴，两根齿轮轴分别固连上下两组弧形爪指的驱动摆臂，摆臂之间用两根等高的银色支撑立柱做平行四边形约束，保证每一侧的上下两片弧爪在开合过程中始终保持平行姿态，不会出现单指翘曲、夹持面错位的问题。这种齿轮同步+平行四杆的组合，从根源上消除了单电机驱动双侧夹爪时容易出现的两侧行程不同步问题，哪怕长期使用后齿轮副出现轻微磨损，齿侧间隙也会被对称布局抵消，不会累积成夹持对中误差。

爪指本身采用等宽薄板弯弧构型，指端做了斜切收口处理，闭合到位时两片爪指的末端不会发生硬碰撞，而是留出一圈近似圆形的闭合容腔，容腔直径可以通过更换不同弧长的爪指配件调整，当前构型的最小闭合抱持直径适配常见的矿泉水瓶、灭火器罐体、管道接头这类70~120mm直径的圆柱目标，最大张开状态下两爪外缘间距可以覆盖180mm左右的工件包络，完全满足小型救援机器人的作业范围。爪指板面没有做多余的防滑齿，而是依靠弧面大接触面积分散加持力，对于表面脆弱的塑料容器、救生装备外壳不会产生局部压痕，若需要抓取更光滑的金属件，也可以在弧板内侧预留的安装孔位粘贴橡胶垫，不需要改动主体结构。

安装边界方面，整套机构的轴向厚度从法兰安装面到爪指最前端控制在160mm以内，径向最大轮廓不超过200mm，整体重量控制在轻载机械臂的腕部负载阈值内，不会因为末端自重过大导致机械臂水平伸展时出现低头抖动。法兰盘上的安装孔采用通用圆周排布，孔位间距兼容主流小型协作机器人和教育机器人的末端安装标准，接线只需要引出伺服电机的三根线（电源、地、信号），不需要额外布置气管或者液压管路，在野外救援、隧道巡检这类没有压缩气源的场景下，仅靠机器人自带电池就可以连续完成上百次抓取动作。

设计阶段的建模思路优先考虑了可维护性：所有传动齿轮、支撑立柱、爪指摆臂都采用独立零件装配，没有做一体化焊接或者胶粘结构，现场作业如果出现爪指受冲击变形，只需要松开弧板和摆臂之间的紧固螺丝，单独更换爪指零件即可，不需要拆解整个齿轮箱；齿轮副的中心距在基座设计时就做了公差冗余，普通3D打印件的精度也能满足装配要求，研发团队打样验证阶段可以直接用PLA或者ABS材料快速试制，量产时再把基座和齿轮换成铝合金或者POM材质，就能把整体夹持寿命提升到数万次循环。

和常见的连杆式夹爪相比，这套弧形抱爪的运动轨迹是绕齿轮轴的定轴转动，爪指在开合全程不会向工件方向产生直线突进的动作，靠近目标时的运动非常平缓，不会因为误触发把前方的障碍物撞开，在狭窄的废墟缝隙、管道内部作业时，爪指张开状态下的外轮廓也不会剐蹭周边壁面，非常适合空间受限的搜救场景。
