小型十字轴式万向传动连接节

　　在小型精密传动系统的布局中，这类小规格万向节往往承担着补偿同轴度误差、传递交错轴扭矩的核心作用，常见于桌面级自动化设备的动力传递链路、小型实验台架的轴系连接、精密仪器的进给传动单元，甚至部分民用小型机电产品的动力输出端，用来解决安装过程中两轴无法保证严格同轴、或是工作过程中存在小幅角度偏移的传动问题。从结构设计来看，这款万向节采用单十字轴式的经典结构，两端为带锁紧孔的轴套结构，中间通过十字销实现两个轴套的铰接，能够在两轴存在一定夹角的状态下持续稳定传递扭矩，避免刚性连接因为轴系不对中产生的附加弯矩，保护后端的动力元件与负载端的轴承结构，降低轴系因为偏载产生的磨损、疲劳失效风险。

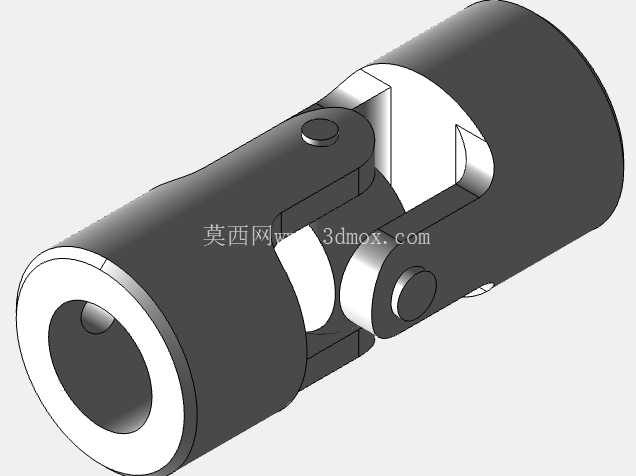

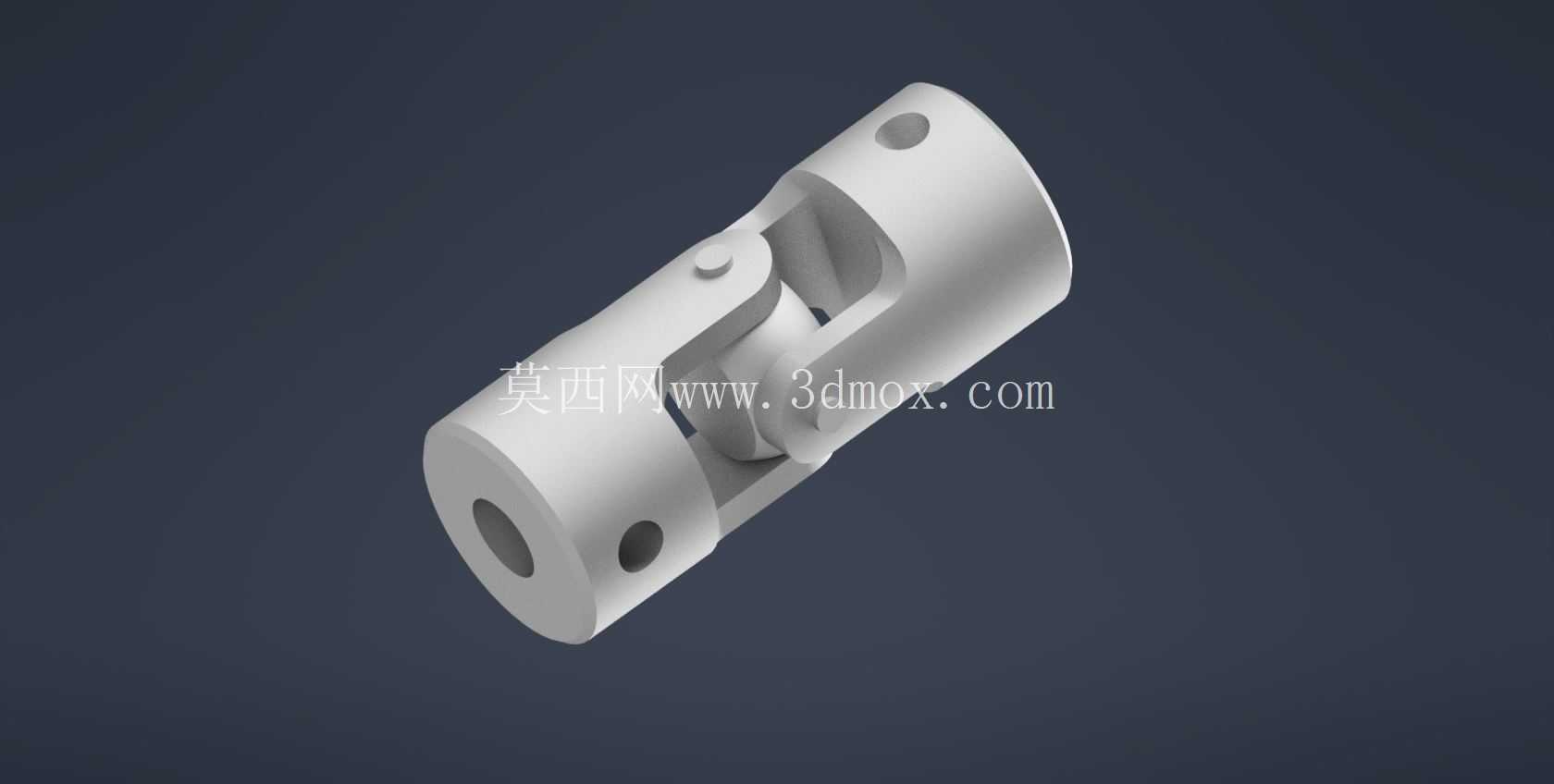

　　设计过程中，两端轴套的内孔做了适配常见细轴径的尺寸规划，轴套侧壁的锁紧孔用来穿装紧定螺钉，安装时可以直接将轴插入内孔后拧紧紧定螺钉完成轴向与周向固定，不需要额外加工键槽，大幅降低小直径轴的加工难度，也能缩短现场装配的调整时间，非常适合安装空间紧凑、轴径较小的传动场景。外形尺寸上，这款万向节的整体外径控制在14mm，总长度为34mm，属于非常紧凑的小型传动件，安装时需要预留的径向空间不超过15mm，轴向安装空间需要考虑两端轴的插入深度，预留足够的装配余量，同时要注意工作过程中万向节的摆动范围，避免周边结构件与摆动的轴套部分发生运动干涉。

　　十字轴的铰接间隙做了合理控制，既保证转动过程中没有卡滞，能灵活适应两轴的角度变化，又不会因为间隙过大导致传动回程误差超标，满足小型精密传动对传动精度的基本要求。实际选型应用时，需要匹配两端连接轴的直径，这款万向节适配的轴径范围覆盖5mm到8mm的常见细轴，能够覆盖多数小型电机、编码器、小型丝杠的输出轴尺寸，传递扭矩的范围适配小功率传动场景，不适合大负载、大冲击的重载传动工况。在三维建模过程中，这类零件需要重点关注十字销与两端轴套的配合间隙，轴套内孔与锁紧孔的位置度，保证装配后十字销能够灵活转动，紧定螺钉能够垂直压在连接轴的表面，实现可靠锁紧。很多新手工程师在做小型设备轴系设计时，往往容易忽略轴系安装的同轴度误差，强行采用刚性联轴器连接，最终导致电机轴承异常磨损、轴系转动阻力大、运行噪音超标的问题，这类小型万向节就是针对这类场景的最优解之一，它不需要安装时严格保证两轴的同轴度，允许存在一定的角度偏差与径向偏移，能够大幅降低安装调试的精度要求，提升设备的装配效率，同时在设备运行过程中，也能吸收因为机架变形、振动产生的轴系错位，提升整个传动系统的可靠性。

　　需要注意的是，单十字轴万向节在有夹角传动时，输出轴的转速会存在周期性波动，夹角越大波动幅度越大，所以在对转速均匀性要求较高的场景，通常会成对使用这类万向节，通过合理布置中间轴的角度来抵消转速波动，而在转速不高、对转速均匀性要求不高的传动场景，单节使用就能够满足需求。这款万向节的整体结构没有冗余设计，所有尺寸都围绕紧凑安装、可靠传动的核心需求设计，轴套的壁厚经过合理核算，既保证足够的扭转强度，不会因为传递扭矩发生开裂变形，又尽可能控制了整体外径，适配狭小的安装空间，侧壁的锁紧孔位置避开了十字销的安装位置，保证紧定螺钉安装时不会与内部的铰接结构发生干涉。
