可换夹持爪式工业抓取执行机构设计

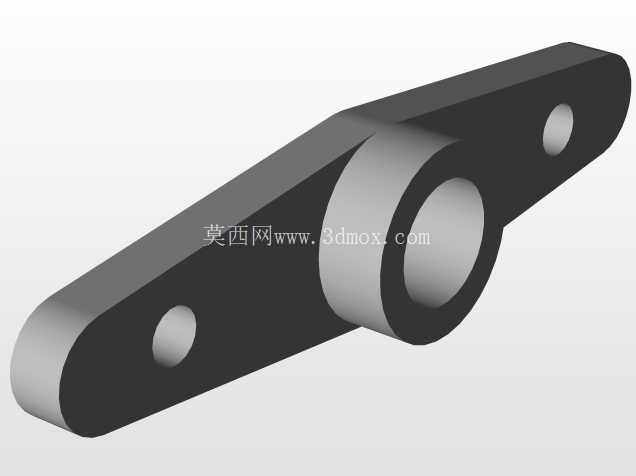

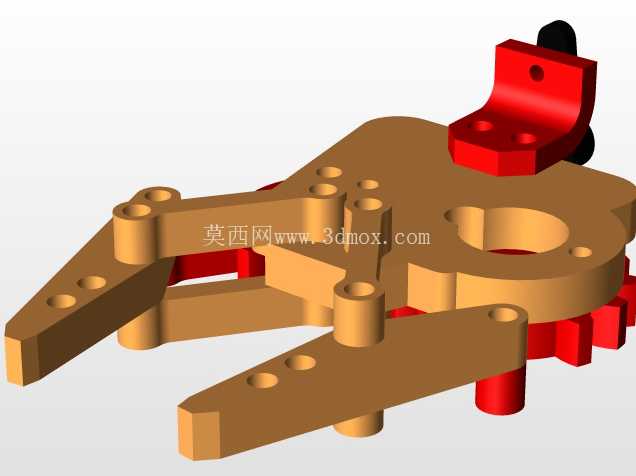

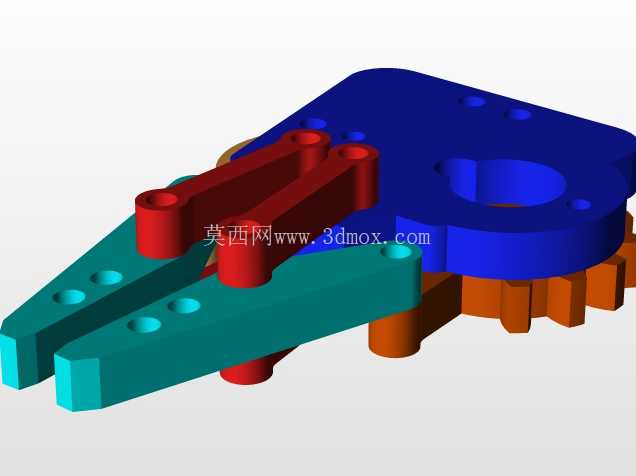

在自动化产线的物料转运、异形件夹持工位，常规固定式夹爪往往难以适配多规格工件的夹持需求，频繁更换整套执行机构不仅会拉长换型时间，也会提升工装备件的储备成本，这款可更换夹持爪的抓取器，正是针对这类多品种小批量生产场景的痛点完成的结构设计。从实际使用场景来看，这类抓取执行机构可搭配多轴机械手、直线模组使用，覆盖3C电子小件分拣、机加工工序间工件转运、实验室样本夹持、轻工产品包装上下料等多个场景，不同的夹持爪可对应不同外形、材质的被夹持物：针对表面易刮花的塑胶件可更换包胶软爪，针对薄壁环形件可更换内撑式夹爪，针对不规则异形件可更换仿形定制爪，无需拆解整套抓取主体，仅需快拆结构即可完成爪部更换，大幅压缩工位换型的调试时间。

设计过程中优先考虑了夹持力的传递稳定性，主体内部的力传导结构做了等强度优化，避免长期反复开合过程中出现应力集中导致的结构变形，爪部的连接接口做了统一的定位基准设计，不同规格的夹持爪更换后无需重新校准执行器的原点位置，重复定位精度可满足多数自动化工位的装配、转运公差要求。从安装边界来看，这款抓取器的主体采用紧凑型布局，主体横截面尺寸控制在小规格范围内，可适配多数轻型机械手的末端安装法兰，安装孔位采用通用的圆周分布设计，无需额外制作转接板即可直接固定在常规的执行器输出端，整体重量控制在轻型负载区间，不会给搭载的机械臂带来额外的负载压力，适配臂载1kg-5kg的轻型自动化执行设备。

功能特性上，这款抓取器的爪部开合行程做了合理的区间设计，可覆盖一定尺寸范围内的工件夹持需求，无需针对每一个尺寸区间的工件单独配置夹爪，配合可更换的爪部结构，单套主体可适配的工件尺寸跨度远大于常规固定式夹爪。爪部与被夹持物的接触位置做了防滑结构预留，用户可根据实际使用需求粘贴防滑垫、加工防滑齿纹，避免夹持过程中工件滑落。主体的外壳结构做了规整化设计，没有突出的不规则结构，在产线运行过程中不会剐蹭周边的工装、线缆，日常维护时仅需定期对连接转轴位置做润滑保养即可，没有复杂的维护工序。

从结构设计思路来看，这款抓取器没有追求冗余的复杂功能，而是聚焦在快换、通用这两个核心需求上，将易磨损、需要根据工件适配的爪部设计为可更换模块，将力传导、驱动连接的主体部分设计为通用长效结构，既降低了用户的使用成本，也提升了机构的场景适配能力。在实际选型应用时，工程师可根据自身工位的被夹持物形状、重量、表面特性，单独设计适配的夹持爪，直接安装在这款通用主体上即可投入使用，无需从零开始设计整套抓取执行机构，可大幅缩短工装设计的周期，也能降低后续的维护备件成本。针对洁净度要求较高的使用场景，主体结构的外露接缝做了均匀化处理，不易积尘，可适配无尘车间、实验室等场景的使用要求；针对有少量切削液、粉尘的机加工场景，主体的连接位置可按需加装密封挡圈，阻挡杂物进入内部传动结构，提升机构的使用寿命。

在三维建模过程中，所有的配合尺寸都做了公差预留，快换接口的配合公差选用了间隙配合的公差带，保证更换爪部时操作顺畅，同时不会出现过大的配合间隙影响夹持精度；传动部件的受力位置做了局部加厚处理，模拟满负载夹持工况下的应力分布，将最大应力控制在材料许用应力的安全区间内，保证长期反复开合使用的结构可靠性。安装法兰的接触面做了平面度要求，保证抓取器安装到机械臂末端后不会出现偏斜，夹持动作的运动轨迹与设计轨迹保持一致。
