直流减速电机配套机器人行走轮结构

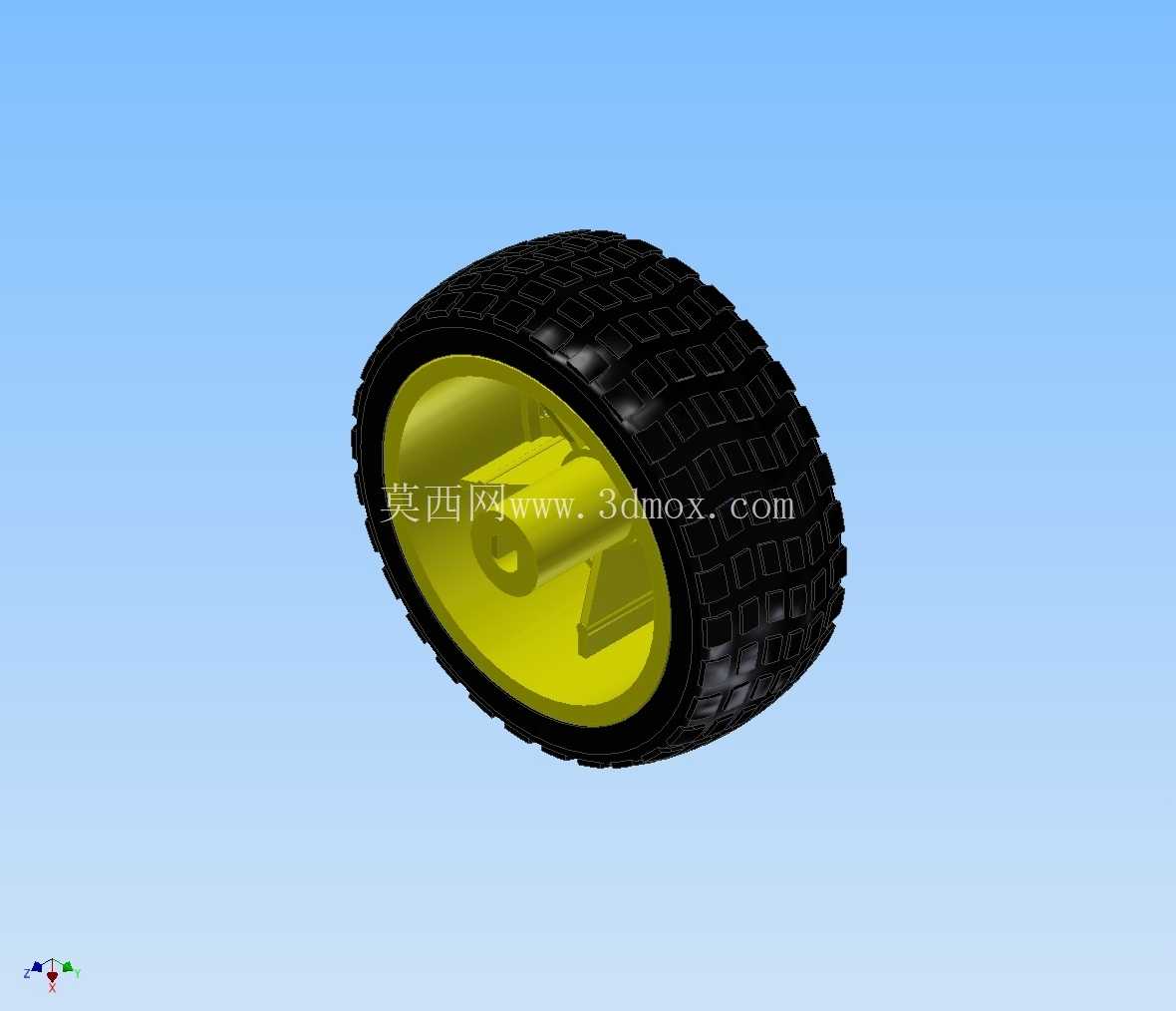

这款配套直流减速电机使用的行走轮，主要面向小型桌面级移动机器人、教育类竞赛机器人、小型巡检AGV的行走执行端设计，在小型自动化移动设备的行走机构中，这类轮子直接决定了设备的行走平顺性、负载能力以及传动可靠性。从实际应用场景来看，这类轮子常被用在室内平整地面运行的小型移动设备上，比如实验室的循迹机器人、中小学创客赛事的格斗机器人、小型仓储场景的物料转运小车，还有部分桌面级智能巡检设备的行走端，都需要这类和减速电机输出轴直接适配的行走轮，不需要额外设计复杂的传动连接结构，能大幅简化移动底盘的整体设计难度。

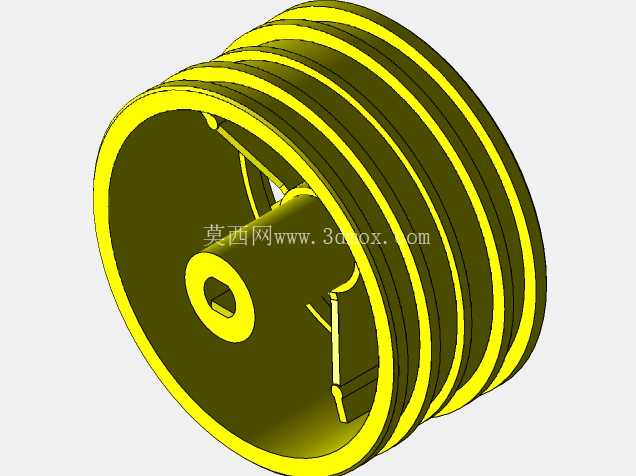

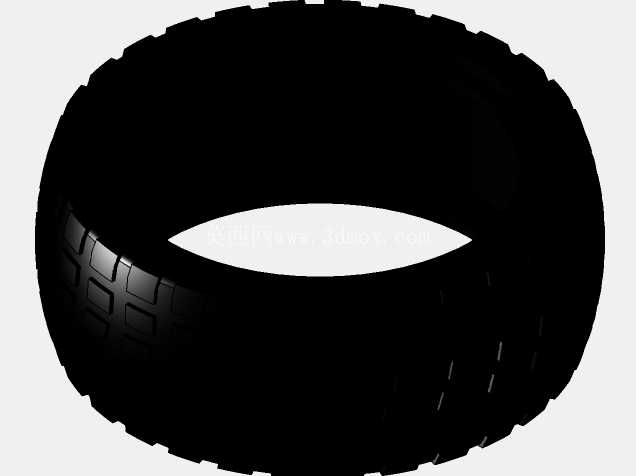

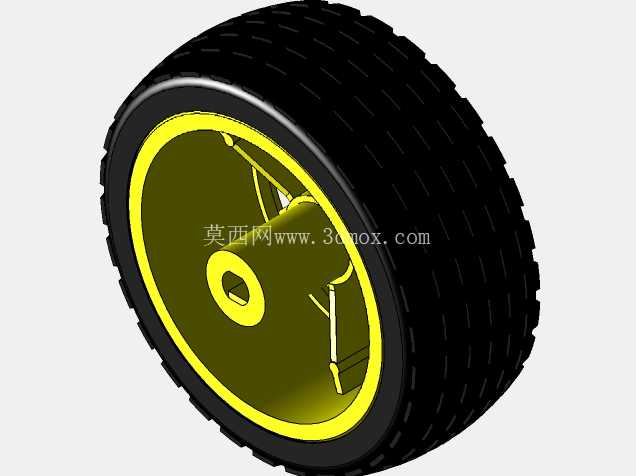

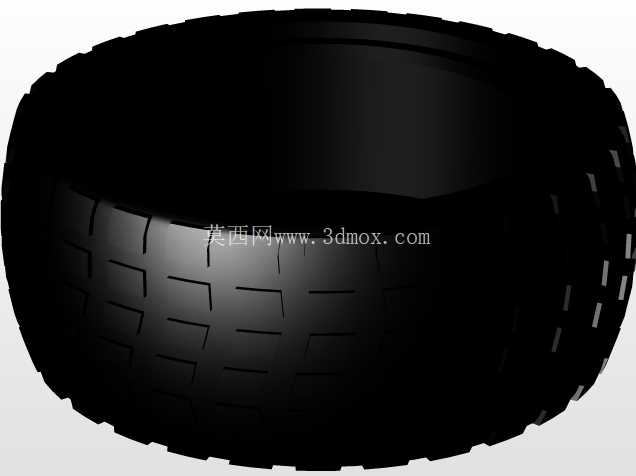

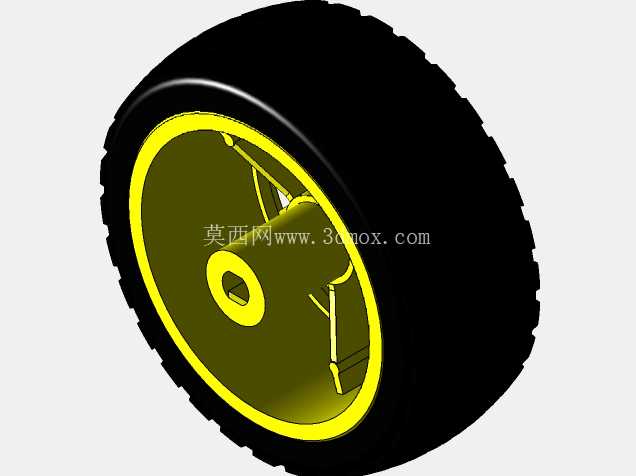

从功能特性上看，这款轮子采用橡胶外圈加硬质轮毂的组合结构，外圈的橡胶胎面带有细密的防滑纹理，在平整的环氧地坪、木质桌面、PVC地板等常见室内地面上，能提供足够的静摩擦力，避免设备启动、制动、转向时出现打滑空转的问题，同时橡胶材质本身具备一定的形变缓冲能力，能过滤地面微小凸起带来的振动，降低设备运行时的震动传导，保护车身上搭载的传感器、控制板等精密电子元件。轮毂部分采用带加强筋的辐条式设计，在保证整体结构强度的前提下尽可能降低自身重量，减少直流减速电机的启动负载，让电机的输出扭矩能更多用于驱动设备移动，而不是克服轮子自身的转动惯量。轮毂中心的安装孔直接匹配常用直流减速电机的D型输出轴，不需要额外加工联轴器或者连接法兰，安装时直接将轮毂孔对准电机输出轴推入，再通过轮毂侧面的紧定螺丝锁紧即可完成固定，装配流程非常简便，适合快速搭建原型机的场景。

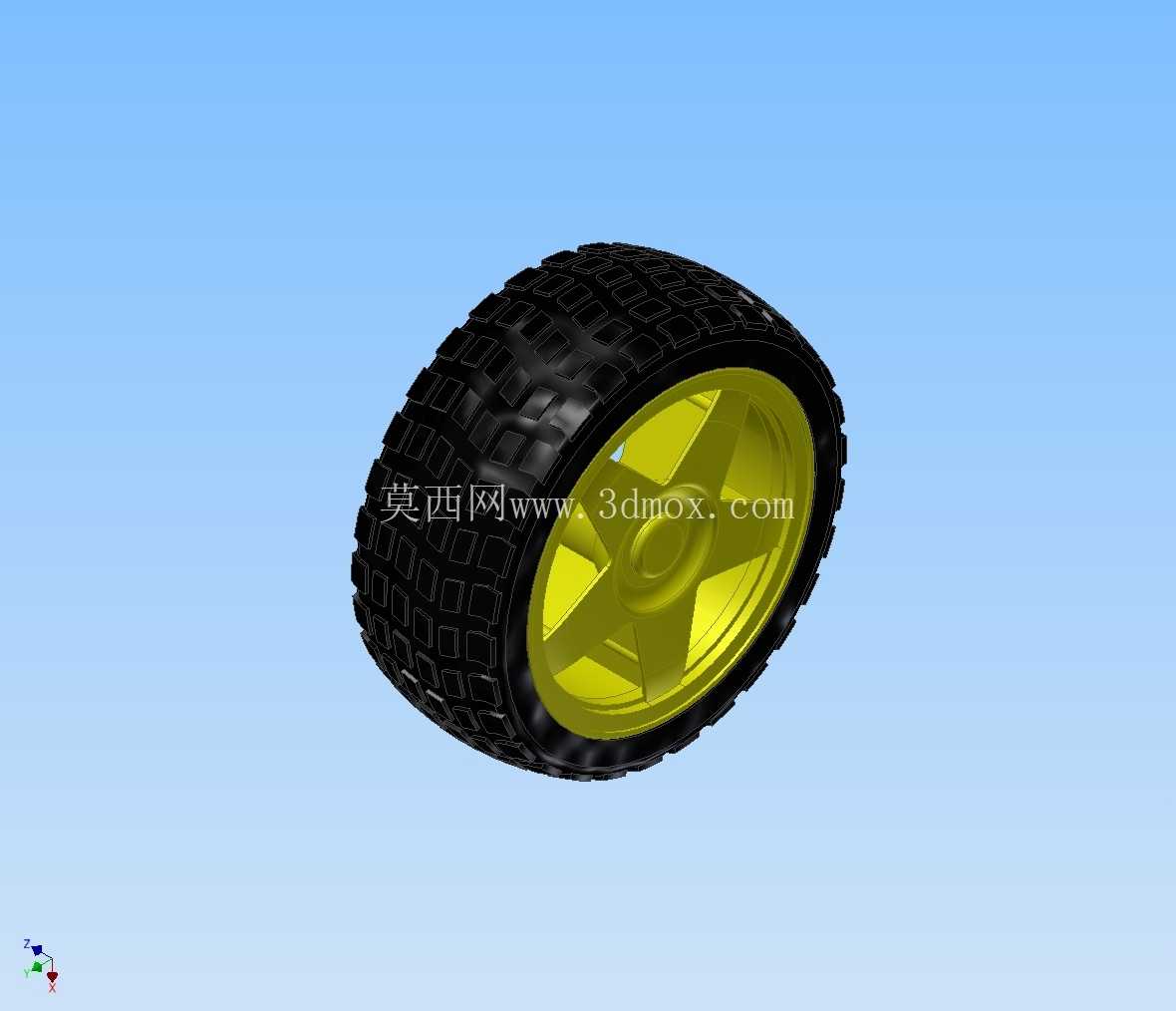

从设计思路来看，这款轮子在建模阶段就充分考虑了和标准直流减速电机的安装适配性，中心安装孔的孔径、D型切边的尺寸都严格对应市面上常用的6mm输出轴减速电机的尺寸公差，安装后轮毂和电机轴的同轴度能控制在合理范围内，转动时不会出现明显的偏摆，避免因为轮子偏心导致设备行走时走偏、震动过大的问题。轮毂上的辐条结构不是简单的直条设计，而是采用了带弧度的支撑结构，在轮子承受垂直方向负载时，辐条能将受力均匀分散到整个轮毂外圈，避免局部应力集中导致轮毂开裂，哪怕是设备从10cm左右的高度意外跌落，轮毂也不容易出现断裂损坏。胎面和轮毂的结合面做了环形的卡槽设计，橡胶胎面卡在轮毂的卡槽内，长时间转动或者频繁正反转切换时，胎面不会和轮毂发生相对滑动，不会出现胎面转、轮毂不转的传动失效问题。

从外形尺寸与安装边界来看，这款轮子的外径适配小型移动底盘的离地间隙要求，安装后底盘的离地高度能满足室内地面常见小障碍的通过需求，不会因为轮子直径过小导致底盘被地面的线缆、小凸起卡住。轮子的宽度经过合理设计，既保证了足够的接地面积降低接地比压，避免在软质地面上陷轮，又不会因为宽度过大增加不必要的转动阻力。安装时需要注意，电机输出轴插入轮毂的深度要达到轮毂安装孔的设计深度，保证紧定螺丝能顶在电机轴的D型切面上，不能顶在光轴面上，否则长时间运行后容易出现轮子松动脱落的问题。同时两个同侧轮子的安装同轴度要调整到位，避免出现轮子偏磨、行走阻力过大的情况。在实际选型时，要根据设备的整体重量选择对应负载能力的轮子，这款轮子的负载能力适配总重1kg以内的小型移动设备，如果设备重量更大，需要选择更大直径、更强轮毂结构的行走轮，避免长期负载下轮毂变形。另外在装配时，不要在橡胶胎面上沾染油污，否则会大幅降低胎面的摩擦系数，导致行走打滑，影响设备的行走精度。
