在小型自动化设备、桌面级运动平台以及精密进给机构中,同步带轮承担着将旋转动力平稳传递至直线运动单元的关键角色。这款GT2型同步带轮针对8mm贯通轴径设计,带轮齿数为20齿,整体采用一体式圆柱结构,将带齿啮合区、轴孔安装段与侧向定位凸缘整合在同一零件上,结构紧凑,适用于空间受限的传动布局。
从实际使用场景看,这类小规格同步带轮常见于3D打印机的XY轴传动、小型雕刻机进给机构、教学实验平台、轻载分拣装置以及通讯设备内部的小型运动模组。GT2齿形属于圆弧齿同步带系列,啮合时齿与带槽的接触更为平顺,相比梯形齿在高速轻载工况下冲击更小、回程间隙更低,能够满足定位精度要求较高的往复运动需求。20齿的齿数选择在带轮外径与传动分辨率之间取得平衡:齿数过少会导致多边形效应明显、运动脉动增大;齿数过多则会增大带轮外径,压缩设备内部安装空间。20齿规格在小型伺服或步进电机输出端较为常用,既保证了啮合齿数,又控制了外形尺寸。

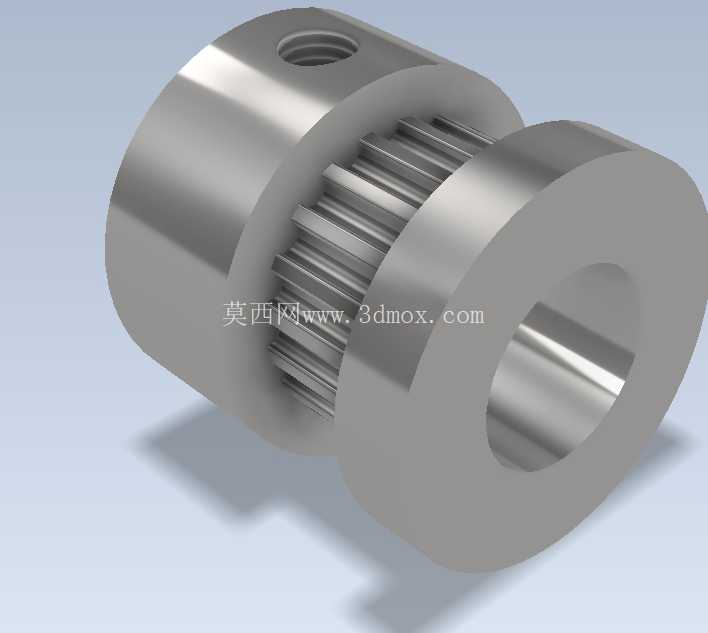

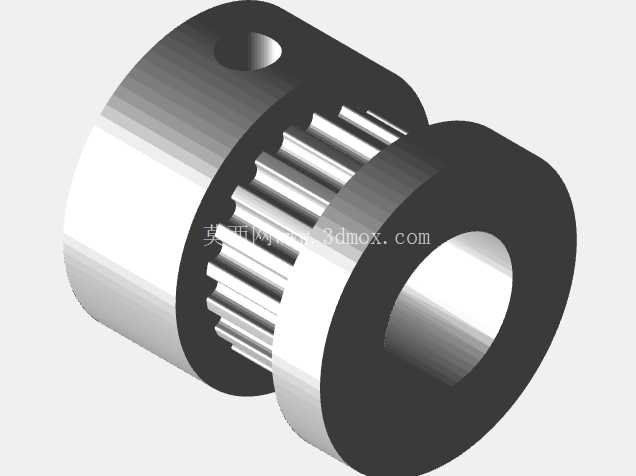

结构设计上,零件中部为GT2带齿工作区,齿形沿圆周均匀分布,齿槽宽度与齿高按照标准GT2带型匹配,确保同步带在啮合过程中受力均匀,减少爬齿与跳齿风险。带齿区两侧设置有凸缘挡边,凸缘外径略大于带轮节圆直径,作用是约束同步带在运行过程中的轴向窜动,尤其在带轮水平布置、启停频繁或存在轻微偏载的情况下,挡边能够防止皮带跑偏脱出。贯通式轴孔直径为8mm,适用于常见的8mm光轴、电机轴或传动轴,孔壁加工有较高的同轴度要求,以保证带轮旋转时的径向跳动控制在较小范围内。带轮本体一侧加工有径向螺纹孔,用于安装紧定螺钉,装配时螺钉端部顶紧轴上的平面或键槽位,实现带轮与轴的周向固定和轴向定位,这种固定方式在轻载传动中装拆方便,也便于调整带轮在轴上的位置。
从安装边界考虑,选型时需要关注带轮的总宽度、齿区宽度、凸缘外径以及轴孔长度方向的占用空间。贯通轴孔意味着轴可以从任一侧穿入,适合轴端安装或轴中段固定两种布置方式,但在中段安装时需预留紧定螺钉的操作空间,确保内六角扳手能够径向拧入。凸缘的存在限制了皮带宽度方向的可用范围,选配同步带时带宽应小于两侧挡边之间的净宽,并保留少量侧向间隙,避免皮带边缘与挡边持续摩擦。带轮与轴装配后,应保证齿区中心面对应皮带运行中心面,两配对带轮的轴线平行度需要调整到位,否则会造成皮带单侧受力、磨损加快并产生噪声。
建模过程中,齿形部分是整个零件的核心。GT2齿距为2mm,20齿对应节圆周长由齿距与齿数共同决定,齿槽轮廓需按照圆弧齿形规律建立,保证齿顶、齿根过渡圆滑,避免应力集中。两侧凸缘与中间齿体采用同轴回转体特征,轴孔与外圆保持同心,径向螺纹孔通过孔特征创建并调用相应螺纹规格,便于后续出工程图时直接标注。整体结构虽不复杂,但对尺寸链的协调性要求较高:轴孔与紧定螺钉孔的位置关系、齿区与挡边的宽度分配、各段外圆的台阶过渡,都直接影响实际装配和皮带运行稳定性。
在工程应用中,这类带轮通常采用铝合金或钢材加工。铝合金件重量轻、转动惯量小,适合高速轻载场合;钢件强度更高、耐磨性能更好,适用于预紧力较大或运行频次更高的机构。工作时,电机带动主动带轮旋转,通过同步带将运动传递至从动带轮,依靠齿面啮合实现无滑差传动,进而驱动滑块、工作台或负载做精确直线移动。设计人员在选型时,除确认齿型、齿数和轴径外,还需结合带宽、中心距、预紧力以及包角条件综合校核,才能让整套传动机构在精度、寿命和噪声表现上达到稳定状态。
