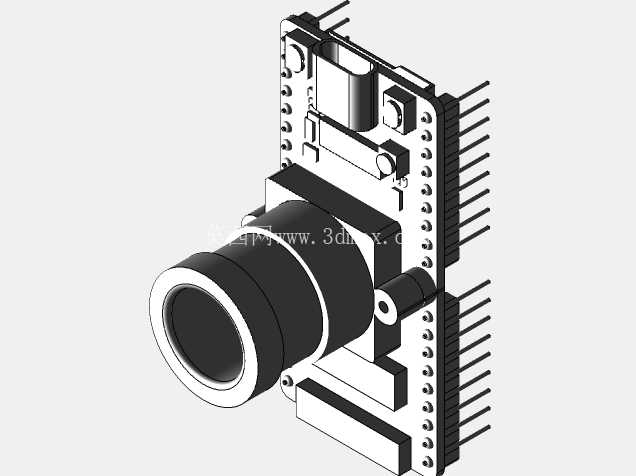

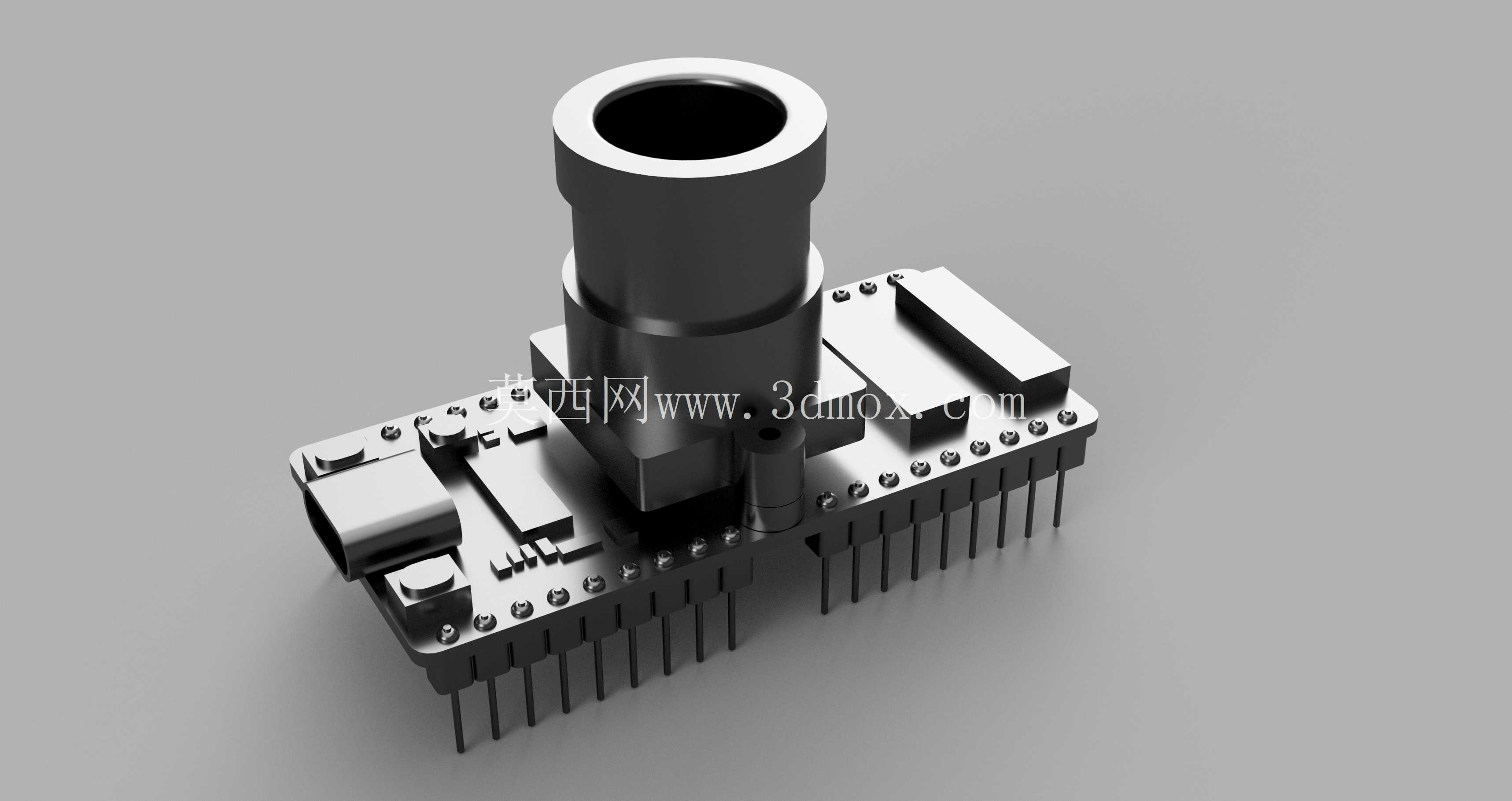

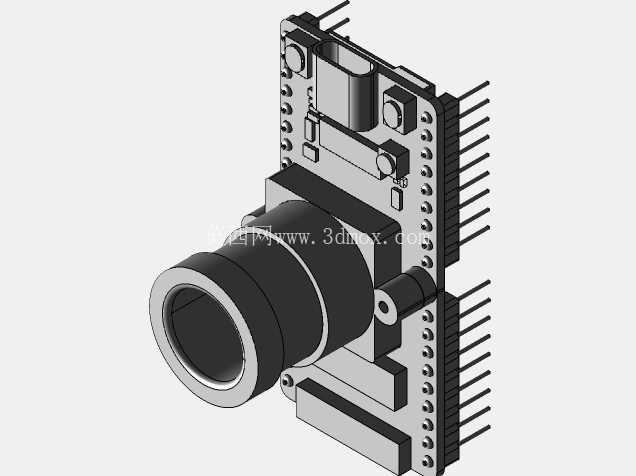

Sipeed MAIX Go开发板带摄像头结构设计

　　在嵌入式AI边缘计算的落地场景中，这类集成摄像头模组的开发板是原型验证阶段的核心硬件载体，常被用于智能门禁的人脸核验终端、工业产线的小型视觉检测节点、教育领域的AI入门实训装置、低功耗智能物联网传感终端的前期方案验证环节，能够帮助开发者快速完成视觉类AI应用的硬件适配，省去从原理图到PCB再到结构件的全流程开发周期，缩短项目落地的前期验证周期。从结构设计层面来看，该开发板采用标准排针引出设计，所有IO接口通过板边两排直插排针向外扩展，排针间距遵循通用2.54mm标准间距，能够直接兼容市面上主流的面包板、通用扩展底板以及各类外设模块，无需额外制作转接板即可完成快速搭建。

　　板载的摄像头模组采用独立可拆卸结构设计，摄像头通过板对板连接器与主控板连接，镜头部分做了独立的结构固定座，既可以根据实际项目需求更换不同焦距、不同视场角的镜头组件，也可以直接将摄像头模组拆下，通过柔性排线延伸安装到设备外壳的指定开孔位置，适配不同终端产品的结构布局要求。开发板本体的接口布局充分考虑了实际调试与使用的便利性，Type-C数据与供电接口布置在板边侧方位置，不会与排针上外接的杜邦线、扩展模块产生空间干涉，调试时插拔数据线无需挪动周边外接部件；板上的功能按键、状态指示灯均布置在板边易操作观察的区域，在做外壳结构设计时，可直接对应这些位置预留按键开孔与指示灯透光孔，无需额外调整板卡安装位置。

　　从安装边界尺寸来看，板卡整体为矩形布局，排针向下伸出的长度统一，摄像头模组向上凸起的高度做了明确的结构限位，在设计终端设备的内部安装腔时，可直接根据板卡的长宽尺寸预留安装位，安装孔位对应板上预留的固定孔位置，采用铜柱支撑即可完成板卡的固定，避免板卡与外壳内壁或者其他内置部件产生结构干涉。摄像头镜头的中心轴线与板卡平面保持垂直，在做外壳镜头开孔时，只需对准镜头中心位置预留通光孔即可，无需额外调整角度，通光孔的直径略大于镜头外径即可，同时可在孔位内侧预留遮光棉的安装槽位，避免环境杂光从缝隙进入镜头影响成像质量。

　　在做结构适配时需要注意，板卡上的主要发热元件集中在主控芯片区域，在密闭外壳内部安装时，可对应主控芯片位置预留散热片的安装空间，或者在外壳对应位置开设散热格栅，保证长时间运行时的热量能够及时散出，避免芯片过热降频影响AI推理的运行稳定性。排针的焊接高度统一，在叠层安装扩展板时，上下板之间的间距保持一致，不会出现引脚接触不良或者板间挤压元件的问题。摄像头模组的固定座采用定位柱与卡扣结合的方式，既保证镜头安装的同轴度，也能在一定程度上缓冲外力冲击，避免日常调试插拔过程中摄像头出现偏移导致的成像画面倾斜问题。对于需要将该开发板集成到小型终端设备的结构工程师而言，该板卡的结构规整度较高，没有不规则的外凸部件，所有元件的高度都控制在合理范围内，外壳设计时不需要做复杂的异形避让，能够大幅降低外壳结构的设计难度，缩短结构开模前的验证周期。在做原型验证时，也可以直接采用3D打印的方式制作简易外壳，根据板卡的实际尺寸快速打印出适配的安装结构，验证安装位、开孔位置的合理性，提前排查结构干涉问题。
