双轴可调摇头式舞台演出机器人灯具

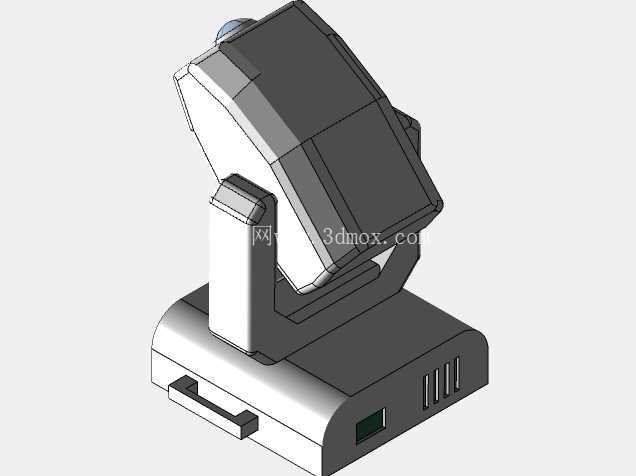

　　这款摇头式舞台灯具的三维结构设计，核心围绕现场演出的多维度布光需求展开，区别于固定角度的常规照明设备，其双轴转动结构可实现水平方向360度连续回转、垂直方向近180度俯仰调节，能够覆盖舞台表演区的绝大多数布光点位，无需额外调整灯架安装角度即可完成追光、区域染色、定点光束投射等多种布光操作。从结构布局来看，设备分为底座、垂直支撑臂、灯头三个核心功能段，底座内部集成了驱动控制模块、供电转接组件与散热风道，底部预留了标准舞台灯钩安装位，可直接适配行业通用的桁架安装尺寸，安装时仅需将灯钩卡入桁架圆管后锁紧固定螺栓即可完成挂载，底座侧面预留的信号接口与供电接口均采用行业通用的卡侬接口与三芯电源接口，可直接接入现有舞台灯光控制系统，无需额外定制转接线缆。

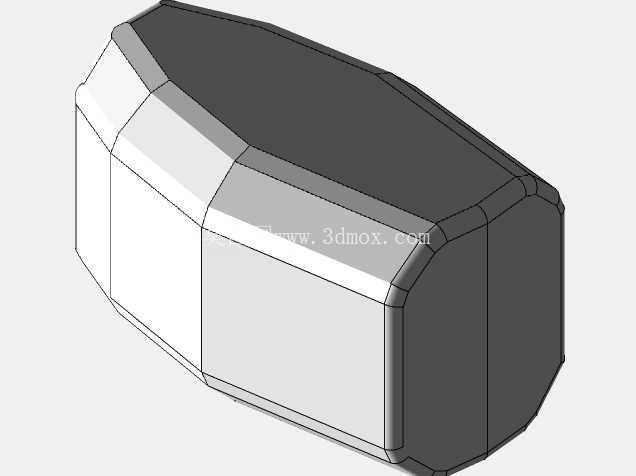

　　垂直支撑臂作为连接底座与灯头的承载结构，内部集成了水平转动的传动组件与俯仰转动的驱动电机，支撑臂的壁厚经过受力校核，在灯头满负载转动时不会出现结构形变，保证灯头转动的定位精度，避免长时间运行后出现转动旷量导致的光束偏移问题。灯头部分作为核心发光单元，外壳采用多面拼接的棱面结构，既能够提升外壳的结构强度，也可增大散热面积，灯头前端预留了透镜、色片、图案片的安装空间，可根据实际演出需求更换不同规格的光学组件，灯头侧面预留的散热格栅与底座内部的散热风道形成贯通式散热路径，可将光源与驱动电路工作时产生的热量快速导出，避免长时间高功率运行时出现过热保护停机的问题。

　　在设计过程中，转动副的间隙控制是核心考量点，水平转动轴与俯仰转动轴均采用了轴承支撑结构，既能够降低转动时的摩擦阻力，也可控制转动间隙在0.1度以内，保证灯光定位的精准度，满足演出过程中快速切光、定点追光的操作需求。设备的走线全部采用内部隐藏式布局，所有连接线缆都从支撑臂与底座的中空结构内部穿过，避免转动过程中线缆外露缠绕、剐蹭的问题，同时也提升了设备整体的外观整洁度。底座底部除了灯钩安装位之外，还预留了桌面放置的防滑脚垫安装槽，在小型演出、直播间布光等无桁架的使用场景下，可直接将设备放置在桌面或平台上使用，无需额外配置安装支架。

　　从安装边界来看，设备整体挂载后突出桁架的垂直高度控制在常规舞台灯具的通用尺寸范围内，不会与桁架上挂载的其他灯具、线缆产生干涉，水平转动时的最大回转半径也经过核算，多灯并排挂载时相邻灯具的转动路径不会出现碰撞，可满足密集布光的安装需求。灯头的俯仰角度限位经过结构设计优化，不会出现转动过度导致线缆拉扯、灯头碰撞底座的问题，上下限位位置均设置了软质缓冲垫，避免转动到限位位置时产生碰撞异响与结构冲击。外壳的所有拼接面均设计了止口结构，既能够提升拼接精度，也可阻挡演出过程中使用的烟雾、干冰雾气进入设备内部，降低电路组件受潮短路的风险，外壳表面采用哑光磨砂处理，避免舞台灯光照射时产生多余的反光干扰演出效果。在结构细节上，底座侧面设置了状态指示灯的安装位，可直观显示设备的供电状态、信号连接状态与运行故障代码，方便现场工作人员快速排查设备问题，所有外壳固定螺丝均采用沉头设计，螺丝安装后与外壳表面齐平，不会出现突出的棱角，避免安装调试过程中剐蹭操作人员或线缆。
