简易入门级四旋翼飞行载具结构设计

这款四旋翼飞行载具的结构设计，核心面向入门级航模爱好者的自制组装需求，整体采用极简的桁架式机架布局，没有多余的装饰性结构，所有构件都直接服务于飞行功能的实现。从实际应用场景来看，这类简易结构的四轴载具，既可以作为航模初学者练习飞行操控的入门训练机，也能作为小型航拍、环境探测载荷的搭载平台，在室内低速飞行、户外开阔场地短距离作业场景下都能适配，因为结构简单易维护，就算出现飞行碰撞损坏，也能快速更换损坏的杆件完成修复，不会像集成度高的商用无人机那样出现小碰撞就整机报废的问题。

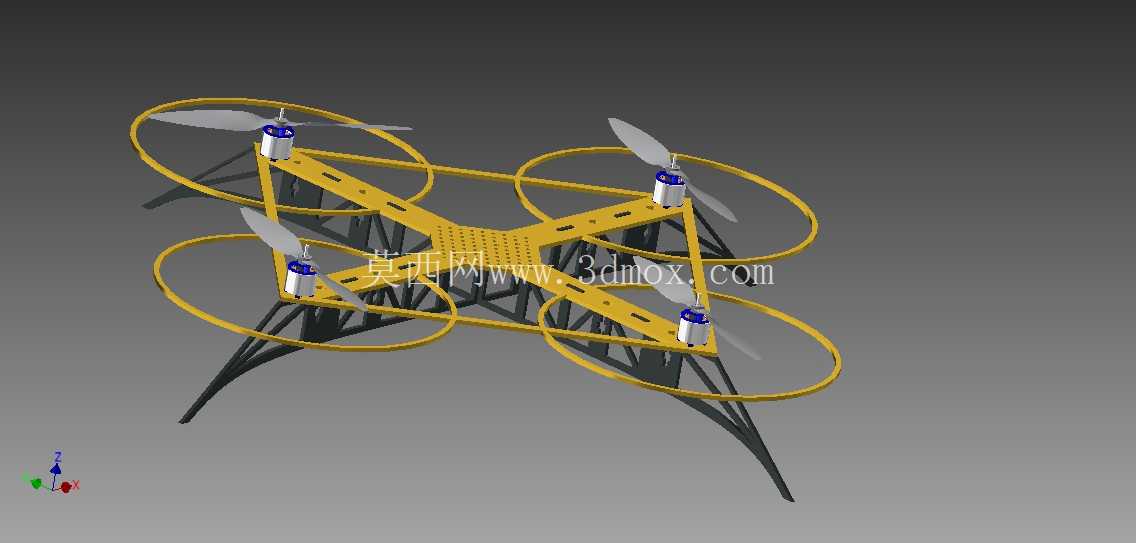

从功能特性来看，四个旋翼分别布置在机架延伸出的四个臂端，每个旋翼外围都设置了环形保护圈，这个设计在入门级载具上实用性很强——新手操控时很容易出现旋翼刮碰障碍物、墙面或者地面的情况，环形保护圈可以直接阻挡异物接触高速旋转的螺旋桨，既避免桨叶断裂飞溅伤人，也能降低碰撞对电机转轴的冲击，减少电机轴弯曲变形的概率。机架的中心区域是镂空的网格状结构，这个区域是飞控板、电池、电调等核心电子元件的安装位，镂空设计一方面可以减轻整机的自重，提升飞行续航时间，另一方面可以给电子元件留出足够的散热空间，避免长时间飞行时电调、飞控积热导致的工作异常。

起落架采用了四个向下延伸的斜撑式支脚，支脚末端向外撇开形成稳定的支撑面，这种设计的好处是降落时不需要严格保证机身水平，就算有一定的倾斜角度，支脚也能先接触地面缓冲冲击力，不会出现侧翻的情况。支脚的长度经过匹配设计，当机身落在平面上时，底部的电池、搭载的小型载荷都不会接触地面，预留出了足够的安装间隙，同时支脚的倾斜角度也经过力学校核，降落时的冲击力可以顺着支脚传导到机架的主承力梁上，不会在连接位置出现应力集中导致的断裂。

设计思路上，整个机架的构件都采用等截面的型材拼接思路，没有复杂的曲面异形结构，不管是采用3D打印制作，还是采用碳纤维杆、轻木板切割拼接，都能快速加工出所有零件，不需要复杂的工装或者模具，非常适合个人爱好者自制。四个机臂的长度完全一致，保证每个旋翼到中心飞控的距离相等，飞行时四个电机的出力差可以更精准地控制机身姿态，不会因为机臂长度不一致导致的力矩偏差增加飞控的调校难度。旋翼保护圈和机臂采用一体化的连接设计，不需要额外的紧固件就能固定，减少了整机的零件数量，组装时只需要按照对应位置拼接，再固定电机和电子元件就能完成整机装配，就算是没有太多组装经验的新手，也能在短时间内完成整机组装。

从安装边界尺寸来看，机臂的延伸长度刚好匹配常用的5寸螺旋桨的旋转半径，保护圈的内径比螺旋桨旋转直径大5mm左右，既不会因为保护圈过大增加额外的风阻，也能完全覆盖螺旋桨的旋转范围，避免桨叶碰到保护圈内壁。中心安装区域的网格间距按照常用的20mm、30mm孔距的飞控板设计，市面上主流的入门级飞控、电调都能直接通过螺丝固定在安装位上，不需要额外打孔改装。起落架的高度预留了30mm的载荷安装空间，如果需要搭载小型摄像头、迷你传感器等载荷，都可以直接固定在机身底部，不会和地面产生干涉。整个机架的自重控制在较低水平，搭配常用的2204型号电机、1300mAh锂电池，就能实现10分钟左右的续航时间，完全满足入门练习、小型载荷搭载的使用需求。

结构的受力设计上，主承力梁从中心区域向四个机臂延伸，采用三角形桁架结构提升抗弯能力，就算飞行中出现急停、转向的大过载情况，机臂也不会出现明显的形变，保证旋翼的平面始终保持水平，不会因为机臂变形导致旋翼倾角变化影响飞行稳定性。所有的连接位置都做了加厚处理，避免组装时螺丝拧紧导致的零件开裂，同时零件的拼接位置都设计了定位止口，组装时不需要反复测量对齐，就能保证四个机臂的夹角完全相等，降低组装时的调校工作量。
