折叠式四旋翼航拍飞行器结构数模

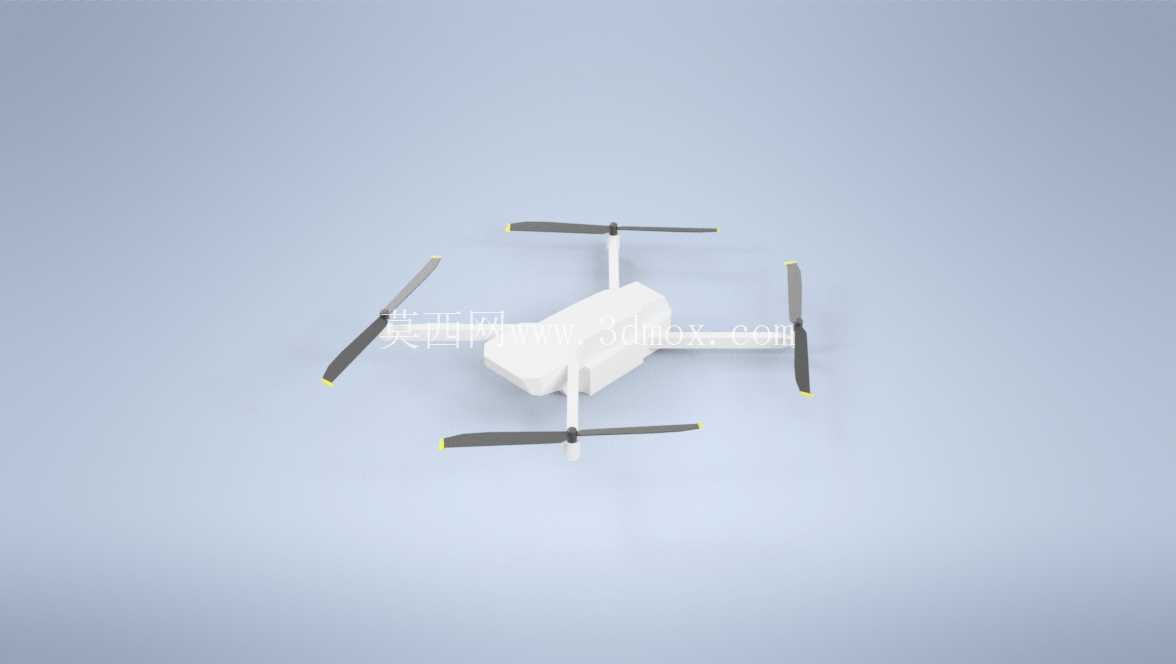

这套四旋翼飞行器数模围绕小型便携航拍平台展开，整体采用中心机身加四组向外伸展机臂的布局，旋翼呈十字分布，能够在有限收纳空间与飞行稳定性之间取得平衡。机身中段作为主要承载区域，可容纳飞控板、电池、图传模块、云台挂载接口以及必要的减振结构；前部预留任务设备安装位置，适合布置小型相机或增稳云台，后部则考虑电池插拔与重心调整。对于从事消费级无人机、巡检航模或低空拍摄设备设计的人员来说，该数模可用于核对机臂展开角度、旋翼扫掠范围、机身内部堆叠关系以及外部附件安装边界。

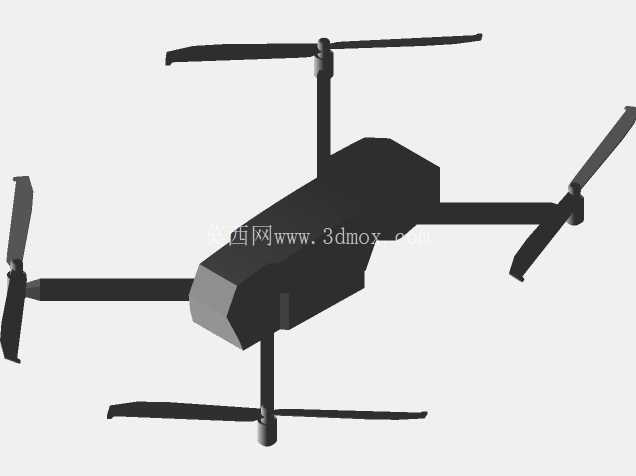

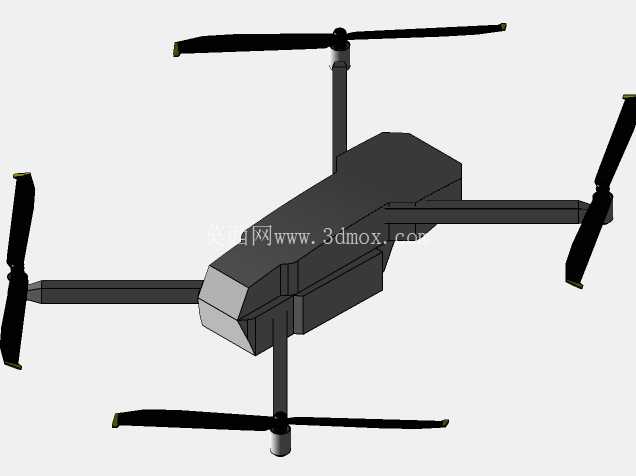

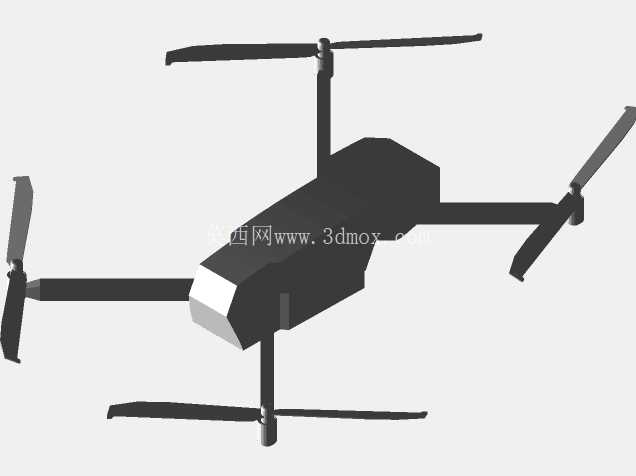

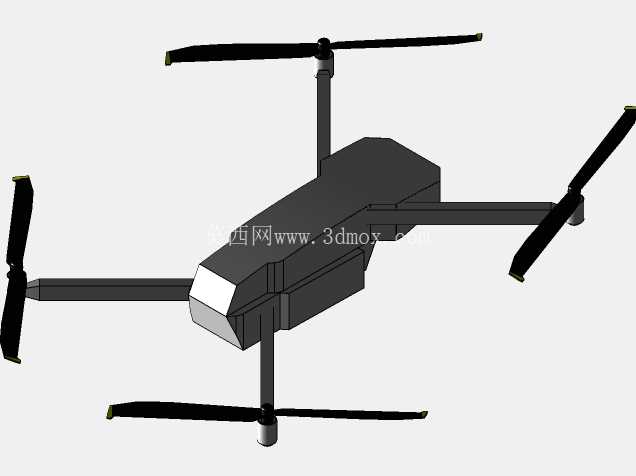

从实际使用场景看，这类小型四轴平台常见于户外航拍、场地巡查、教学演示和快速原型验证。飞行时，四个旋翼分别提供升力并通过转速差实现姿态控制，因此机臂长度、电机轴线位置和螺旋桨直径会直接影响相邻桨叶的安全间隙。数模中机臂从中心机身向四角延伸，臂端设置动力单元安装位，螺旋桨旋转平面保持在相近高度，便于在后续细化时统一电机座高度、桨夹位置和起落支撑关系。设计时需要重点检查桨盘之间是否存在干涉，尤其在机臂折叠、展开或受载轻微变形时，不能让桨叶触及机身、天线或挂载设备。

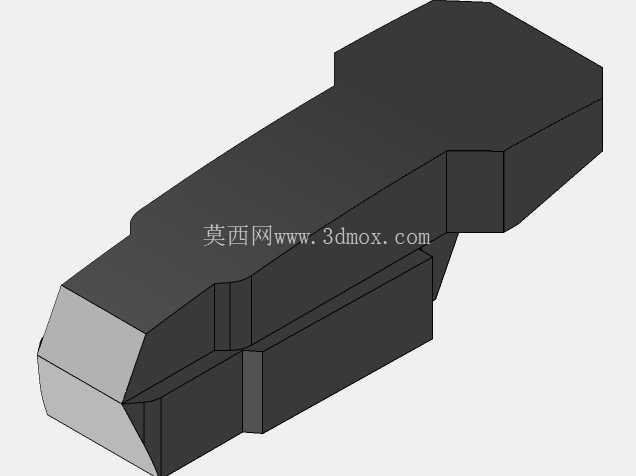

结构思路上，中心机身采用近似流线型的块状轮廓，表面没有复杂曲面装饰，更偏向功能验证用途。这种处理方式有利于快速理解内部模块分区：上壳可保护飞控与接线，下壳可承担电池和云台载荷，前后区域根据电子设备散热与维护需求设置开口。机臂与机身连接区域是受力关键，折叠机构若进一步细化，应在该位置加入转轴、锁扣、限位面和加强筋，使机臂在展开后能够承受电机推力与机动飞行带来的弯矩。臂身截面不宜只按外观绘制，需要结合壁厚、走线空间和材料刚度综合判断，避免飞行过程中臂端共振。

动力布置方面，四组旋翼均位于机臂末端，电机座应保持足够的安装平面度。螺旋桨与电机轴线的同轴度会影响振动水平，若轴线偏斜，桨叶升力方向偏离，会增加飞控补偿负担，并可能使航拍画面出现抖动。机身下方若挂载相机，应尽量让云台减振点靠近整机重心，同时保证镜头视场不被机臂和桨叶遮挡。前飞时机臂可能进入画面边缘，因此相机倾角、起落架高度和机身前部外形需要一起校核。对于巡检类用途，还可在顶部或底部扩展传感器、补光灯或喊话模块，但附加件不能明显改变重心，也不能遮挡GPS、图传天线和遥控天线。

尺寸边界上，评估这类飞行器时不能只看整机外观长度，还要同时关注展开后的对角轴距、单个桨叶旋转直径、折叠后的机身宽度以及机臂高度。收纳状态下，臂体应尽量贴近机身轮廓，减少包装体积；展开状态下，锁止机构必须让机臂保持固定角度，不能因推力反复作用而松旷。起落支撑若设置在机身下方，需要提供电池落地缓冲和云台保护空间，支撑脚的跨度应大于机身最大宽度，防止侧翻。电池仓边界则要兼顾插拔方向、固定方式和配重调整，电池过重或过于靠前都会改变俯仰惯量。

在三维建模工作中，该数模适合作为四旋翼总体布置的参考骨架：先确定机身中心、四组电机轴线和桨盘平面，再向下拆解电机座、机臂转轴、壳体分件、电池仓和云台接口。结构工程师可据此检查装配间隙，电气工程师可规划飞控、电调、天线和线束走向，工艺人员则可评估壳体拆分、紧固件位置和维护开口。虽然该模型侧重外形与总体关系，未完整表达全部内部零件，但它把四旋翼平台最核心的空间约束呈现出来，包括旋翼扫掠区、机身承载区、臂展比例和任务挂载方向，能够为后续详细设计提供清晰的结构基础。
