PN532近场通讯模块电路板结构设计

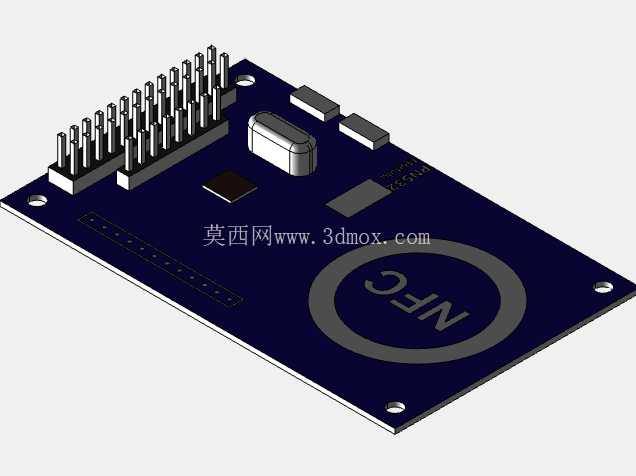

在嵌入式近场交互设备的开发场景中，PN532通讯模块是应用极为广泛的射频前端硬件，这类模块常被集成到门禁读卡器、智能消费终端、身份识别设备、物联网节点当中，承担13.56MHz频段下的非接触式近场数据交互功能。从结构设计层面来看，这款模块采用标准双层FR-4玻纤板作为基材，板体做了圆角处理，四个边角预留了直径3.2mm的固定安装孔，可直接通过M3铜柱或螺丝固定在设备内部的安装位上，板体整体长宽尺寸控制在常见的嵌入式模块通用规格范围内，能够适配多数小型智能终端的内部安装空间，不会占用过多的设备腔体容积。

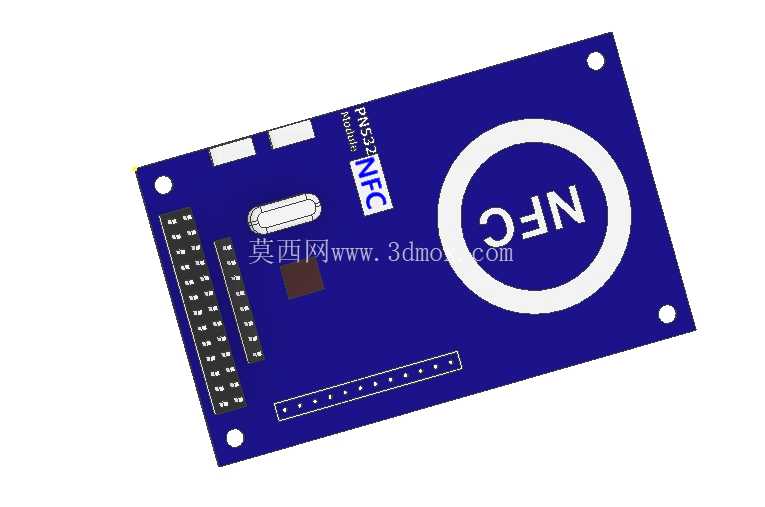

模块的接口布局充分考虑了多场景适配需求，板侧引出了两排排针焊位，分别对应I2C、SPI、UART三种通讯接口的引脚定义，设计人员在做整机集成时，可以根据主控板的接口资源灵活选择连接方式，不需要额外做接口转接。板载的NFC天线区域做了净空处理，天线走线围绕板体一侧的圆形标识区域排布，这个区域在安装时需要注意避开金属遮挡件，金属材质会对射频信号产生屏蔽作用，直接影响读卡距离与通讯稳定性，因此在整机结构设计阶段，就需要提前预留出天线对应的无金属遮挡区域，通常建议天线正前方10mm范围内不要布置金属结构件，保证射频信号的正常收发。

板上的元器件布局遵循了射频电路的设计规范，晶振器件布置在距离PN532主芯片较近的位置，减少高频信号的走线长度，降低信号干扰风险；电源滤波电容紧贴芯片电源引脚布置，能够有效滤除电源纹波，提升模块工作的稳定性。排针的焊盘做了加大处理，提升焊接后的机械强度，避免在设备组装、后期维护插拔排针时出现焊盘脱落的问题。板体表面的丝印标识清晰标注了各个引脚的功能定义、天线位置以及模块型号，方便生产焊接、调试检修时快速识别接口定义，减少接线错误的概率。

从实际应用的角度出发，这类模块的安装边界需要注意几个关键点：首先是模块与主控板之间的走线长度，采用SPI接口时建议走线长度不超过200mm，I2C接口根据通讯速率不同，走线长度需要对应控制在可靠通讯范围内，过长的走线会引入信号干扰，导致通讯丢包；其次是模块的安装固定，除了四角的螺丝固定之外，如果设备处于振动工况下，建议在模块背面增加泡棉胶辅助固定，避免长期振动导致排针接触不良；另外模块的工作温度范围适配常规工业级场景，在密闭式设备内部布置时，需要注意不要将模块紧贴发热量大的功率器件，比如电源模块、功率MOS管等，避免高温影响模块的射频性能与元器件寿命。

在做三维结构建模时，需要准确还原板体的外形轮廓、安装孔位置、排针的高度与引脚间距、板上最高元器件的高度尺寸，这些尺寸参数直接关系到整机内部的结构干涉检查，比如排针上方需要预留足够的插拔操作空间，天线区域对应的外壳位置如果采用塑料材质，需要控制塑料壁厚在合理范围，过厚的塑料外壳同样会衰减射频信号，影响读卡效果。模块的整体厚度控制在较薄的范围内，能够适配超薄型终端设备的内部空间需求，比如桌面式读卡器、手持识别终端这类对内部空间要求严苛的设备，都可以直接选用这款模块做集成设计。

不同于定制化的专用射频模块，这款通用型PN532模块的结构设计具备很强的通用性，排针的引脚间距采用标准2.54mm规格，既可以直接焊接排针做插装连接，也可以焊接排线做柔性连接，适配不同的设备内部走线需求。板上预留的测试点位置也做了合理布置，生产调试时可以直接通过测试点检测模块的工作状态，不需要额外飞线，提升生产调试的效率。在结构设计阶段，还需要考虑模块的静电防护需求，接口位置的走线预留了ESD器件的贴装位置，整机设计时可以根据应用场景的静电等级要求，选择是否贴装对应的防护器件，提升模块在复杂工况下的抗干扰能力。
