360度全景Omnivision摄像装置结构

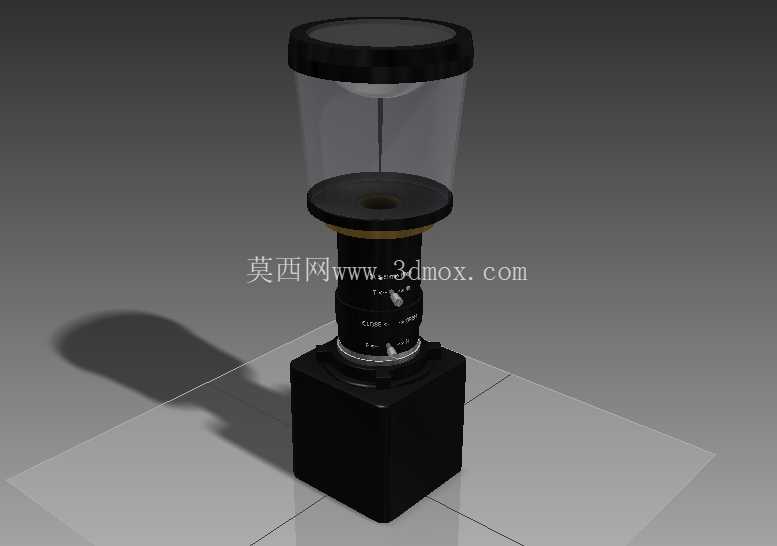

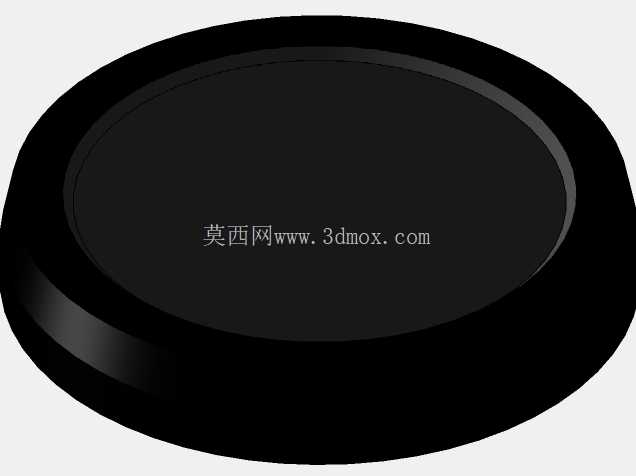

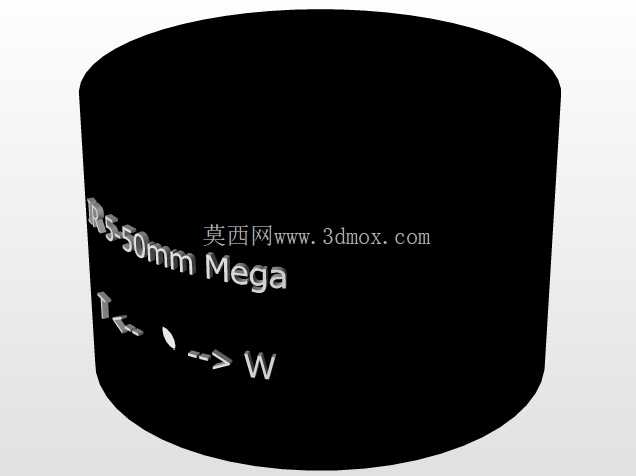

　　这款全景摄像装置的结构设计，核心围绕单镜头实现360度水平视场覆盖的需求展开，区别于传统多镜头拼接的全景方案，单光学路径的设计能从根源上避免多画面拼接带来的视差错位、边缘畸变难校准的问题，在需要连续无盲区视觉采集的场景中，能大幅降低后端图像校准的算力消耗。从结构分层来看，装置最上方的锥形透明导光罩是实现全景成像的核心光学结构件，采用高透光率的光学级材质制作，锥面角度经过精确计算，能将水平方向360度范围内的入射光线均匀折射汇聚到下方的成像镜头组中，导光罩顶部做了密封式平面端盖，既可以阻挡顶部垂直方向的杂散光进入光路形成眩光，也能为内部光学组件提供第一道防尘防护，导光罩与下方镜头基座的配合位置设计了环形定位止口，装配时可以保证锥面中心与镜头光轴完全重合，避免偏心带来的成像一侧清晰一侧模糊的问题。中间段的成像镜头组采用多片式透镜组合结构，镜筒外壁设置了多道调节环，分别对应焦距微调、光圈大小调节的功能，调节环表面做了细密的滚花纹理，手动调试时能提供足够的摩擦力，方便在安装现场根据实际物距范围快速调整成像清晰度，镜筒与下方安装底座之间设置了标准C接口螺纹，这类通用接口的设计让该镜头组可以兼容同接口规格的不同型号成像传感器，不需要额外加工转接件就能完成适配，给后续的硬件升级替换留出了足够空间。

　　最下方的方形基座是整个装置的承载与安装基准，采用实心金属材质加工，一方面靠自身重量降低整个装置的重心，减少桌面放置时的晃动偏移，另一方面金属材质的导热性能更好，可以将成像传感器工作时产生的热量快速导出，避免长时间连续工作时传感器因积温出现噪点增多、色彩偏移的问题。基座底部设计了通用的安装孔位，既可以直接平放在工作台面做临时视觉采集使用，也可以通过螺丝固定在支架、墙面、移动设备顶部做长期固定安装，安装孔的位置尺寸兼容常规监控支架的安装标准，不需要额外定制安装配件就能完成部署。

　　从实际应用场景来看，这类单镜头全景摄像装置可以用在小型室内环境的全域监控中，相比传统需要多个摄像头覆盖同一空间的方案，单设备就能完成全周画面采集，布线与供电的复杂度大幅降低；也可以集成在移动巡检机器人上，作为环境感知的视觉传感器，为机器人提供全周的障碍物信息与环境画面，不需要额外加装旋转云台就能实现无盲区观测，能减少云台转动带来的结构磨损与画面延迟问题；在桌面级三维扫描场景中，这类全景摄像头也可以作为辅助定位装置，实时采集扫描过程中周围的标记点位置，辅助扫描软件完成点云的自动拼接，提升扫描的效率与拼接精度。

　　设计过程中，光学组件的同轴度公差是控制的核心指标，导光罩、镜头组、成像传感器三个核心部件的同轴度误差控制在0.02mm以内，避免光线折射路径偏移导致的画面边缘分辨率下降；导光罩的表面做了硬化防刮处理，日常清洁维护时不会轻易留下划痕影响成像质量，镜筒与基座的连接位置设计了橡胶密封圈，能阻挡日常使用环境中的灰尘、飞溅的液体进入装置内部，提升设备在复杂车间环境下的适应能力。整个装置的外形尺寸控制紧凑，方形基座的边长不超过常规监控摄像头的安装底座尺寸，锥形导光罩的最大直径小于基座对角线长度，整体没有外凸的易磕碰结构，在移动设备上搭载时不会因为剐蹭导致光学部件损坏。
