FIRST竞赛轮式机器人移动驱动底盘

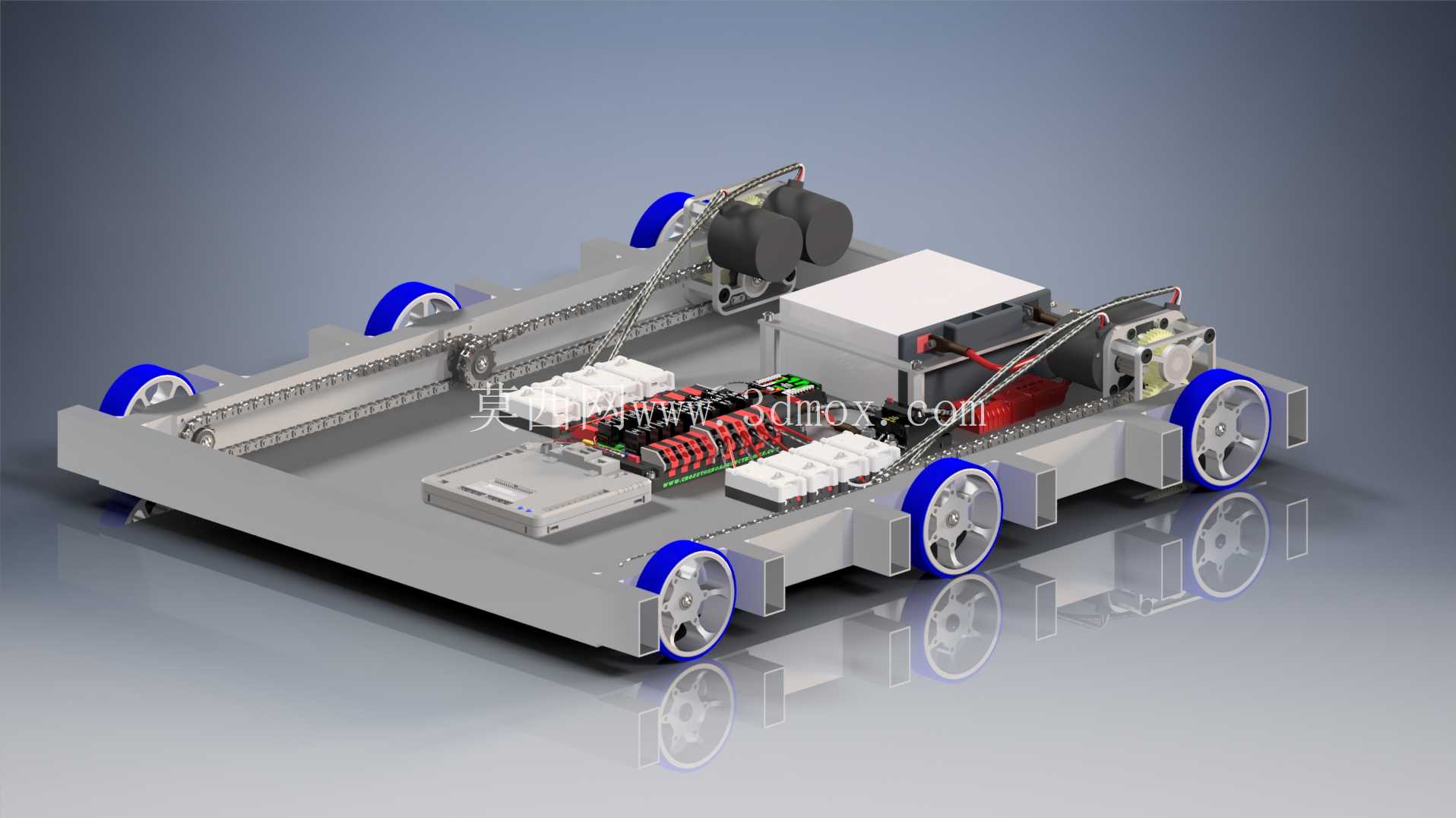

　　主框架采用标准铝型材拼接搭建，型材槽道可兼容通用紧固件的快速安装，不需要额外焊接工序，方便参赛队伍根据赛事任务需求调整上层功能组件的安装位置，框架整体为矩形扁平结构，重心控制在较低位置，能有效避免高速急停、快速转向时出现侧翻风险。驱动系统采用链传动作为动力传递路径，驱动电机输出的扭矩通过链轮、链条传递到各个行走轮轴，传动链路中预留了张紧调节结构，可在链条出现磨损松动时快速调整张紧量，保证动力传递的效率，避免传动过程中出现跳齿、打滑的问题。这套轮式驱动底盘是专为FIRST机器人竞赛场景开发的移动承载平台，核心作用是为竞赛机器人提供稳定的行进动力与设备安装基础，适配赛事中快速移动、精准对位、负载搭载的实际作业需求。从结构布局来看，底盘采用对称式六轮排布设计，左右两侧各设置三个带蓝色防滑包胶的行走轮，轮组通过金属支架与底部主框架刚性连接，这种排布方式既可以保证底盘在平整竞赛场地行驶时的接地稳定性，也能在小范围转向时减少轮组与地面的滑动摩擦，提升行进过程的姿态可控性。

　　电气元件的排布遵循强弱电分离的原则，主控制模块、电源模块、电机驱动模块沿框架中线依次排布，接线端子预留了足够的插拔操作空间，线束通过线卡固定在框架内侧的走线槽内，既可以避免行驶过程中线束晃动剐蹭到传动部件，也能减少动力线对信号控制线的电磁干扰。底盘上层预留了标准化的安装孔位矩阵，可直接搭载机械臂、物料拾取机构、传感检测组件等不同功能的任务执行部件，安装孔位的间距符合竞赛常用的模块化组件安装标准，不需要对主框架进行二次打孔加工即可完成上层设备的固定。从安装边界来看，底盘整体外轮廓尺寸控制在竞赛规则允许的尺寸范围内，轮组外侧没有突出的尖锐结构，所有边角位置都做了圆角防护处理，避免赛事对抗过程中对其他参赛设备或场地设施造成损坏。

　　行走轮的包胶材质选用高摩擦系数的聚氨酯材料，在赛事常用的高密度PVC场地表面可以提供足够的抓地力，急加速时不会出现原地打滑的情况，轮芯采用金属材质加工，与轮轴的配合面设置了键槽定位，可传递较大的驱动扭矩，不会出现轮芯与轮轴相对转动的失效问题。传动链条选用标准节距的工业滚子链，链节之间的连接销轴做了耐磨处理，可承受竞赛过程中频繁正反转、急加减速带来的冲击载荷，链轮采用45号钢加工后做表面淬火处理，齿面硬度满足长时间高速运转的耐磨需求。电源模块的安装位置设置在底盘重心的几何中心位置，电池通过快拆压块固定在安装位上，可在赛事间隙快速完成电池更换，不需要拆解其他结构部件。

　　电机驱动模块安装在靠近驱动电机的位置，可缩短动力线的走线长度，减少大电流传输过程中的线路损耗，驱动模块的散热面朝向底盘外侧，行驶过程中产生的气流可直接带走模块工作产生的热量，避免长时间高负载运行时出现过热保护。整个底盘的结构设计充分考虑了赛事中的快速维护需求，所有易损部件都采用外露式安装，不需要拆解大量结构件即可完成链条张紧、轮组更换、线路检修等操作，紧固件全部选用通用标准件，参赛队伍可使用常规工具完成所有拆装调整工作。底盘的离地间隙设置为合理范围，既可以顺利通过场地内的小型凸起障碍，也不会因为离地间隙过大导致整体重心升高影响行驶稳定性，前后端的框架横梁位置预留了防撞缓冲件的安装位，可根据赛事需求加装缓冲泡棉或弹性防撞结构，吸收碰撞过程中的冲击能量，保护内部的电气元件与传动部件不受损坏。
