FIRST竞赛机器人底盘动力传动总成

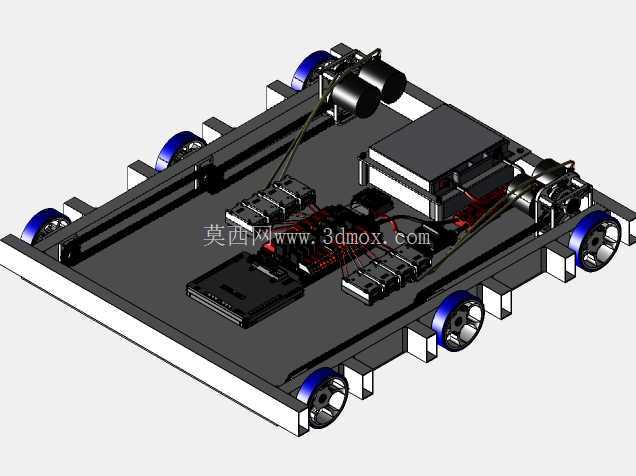

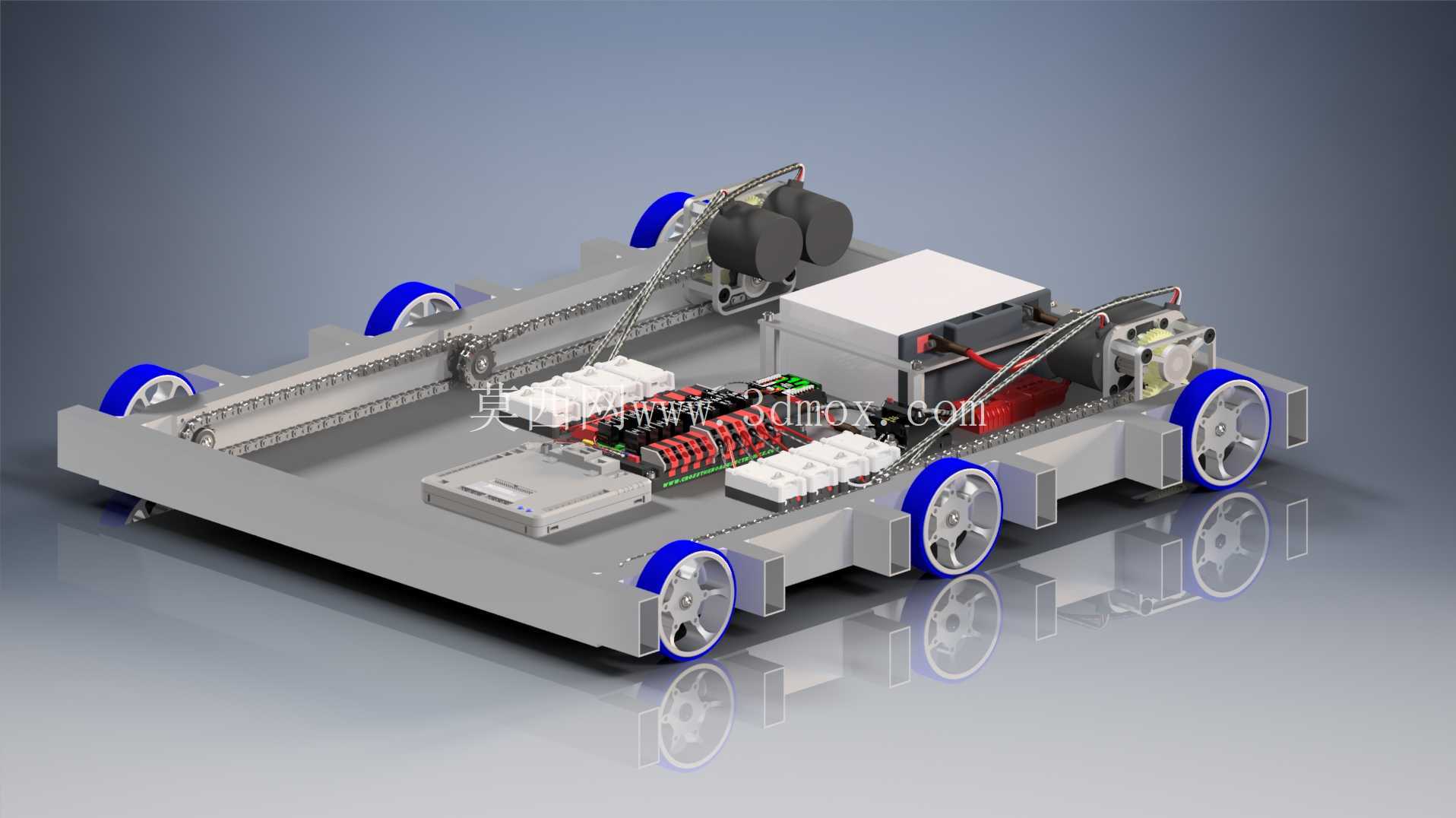

　　这套轮式移动底盘的动力传动总成，主要面向青少年机器人竞技赛事的场地对抗场景设计，适配平整硬质铺装的赛事场地作业需求，核心承担机器人整机的行走驱动、动力分配、电控组件承载等核心功能，可满足赛事过程中快速启停、正反向切换、小半径转向的高频动作要求，适配赛事规则下的负载搭载、对抗碰撞等复杂工况。从结构布局来看，整套传动系统采用对称式双侧动力输出设计，底盘框架采用标准工业铝型材拼接搭建，兼顾结构强度与改装拓展性，型材的标准槽道可直接搭载各类任务执行机构、传感器支架与防护组件，无需额外打孔加工，可大幅缩短赛事备赛阶段的改装调试周期。

　　行走轮组采用六轮布局，前后两端的轮组带有一定的浮动余量，可抵消场地拼接缝隙、微小坡度带来的轮组悬空问题，保证动力轮始终与地面保持足够的接触摩擦力，避免急加速、急转向过程中出现打滑丢速的问题；轮体采用硬质轮毂搭配高摩擦系数的橡胶包覆层，轮毂与输出轴之间采用键连接加顶丝固定的双重限位结构，可承受对抗过程中的侧向冲击，避免轮组受碰撞后出现松脱移位。动力传递路径上，双侧驱动电机的输出端通过链条传动结构将动力传递至对应侧的多个驱动轮，链条张紧结构采用可调式安装座设计，可在长期使用出现链条松弛时快速调整张紧量，无需拆解整体框架即可完成维护；传动链条外侧设置有半包围式的防护挡板，可避免场地内的碎屑、线缆杂物卷入传动副造成卡滞，同时也能防止对抗过程中异物撞击链条导致跳齿、断裂故障。

　　电控集成区域设置在底盘中部的高位安装位，将主控板、电源模块、电机驱动器等核心电控组件分层固定，各组件之间的连接线缆通过专用的线束固定座沿型材槽道规整排布，线束转弯处预留有足够的弯曲余量，避免底盘受冲击震动时线缆接头出现松脱；电源模块采用独立的快拆安装结构，可在赛事间隙快速更换备用电池，减少备赛等待时间；所有电气连接点都做了绝缘防护处理，避免金属碎屑掉落造成电路短路。

　　安装边界方面，整套底盘的长宽尺寸严格遵循对应赛事的规则限制，整体高度预留了上层任务机构的安装空间，动力输出轴的中心高、轮距参数都经过反复校核，保证转向时的内外轮差在可控范围内，不会出现轮组与框架剐蹭的问题；各组件的安装孔位都采用标准化尺寸设计，可兼容市面上主流的FRC赛事电控组件、传感器的安装需求，无需二次加工即可完成替换升级。在设计过程中，充分考虑了赛事备赛的快速迭代需求，所有非受力的防护件、固定件都采用轻量化设计，在保证结构强度的前提下尽可能降低整机自重，将更多的重量配额留给上层的任务执行机构；传动系统的传动比经过多轮场地测试匹配，兼顾了直线加速性能与转向灵活性，可在短时间内达到赛事要求的最高行进速度，同时也能在低速状态下保持稳定的行进精度，满足定点取放物料、精准对位的任务需求。底盘底部设置有多个通用安装点，可根据赛事任务需求加装拾球机构、投射机构、升降机构等不同的功能组件，所有安装点的位置都经过受力校核，可承受机构动作时的反作用力，不会出现底盘变形的问题；线束排布时提前预留了上层机构的接线余量，可直接沿预设的走线槽延伸至上层组件，不会出现线缆缠绕轮组、拉扯接头的问题。
