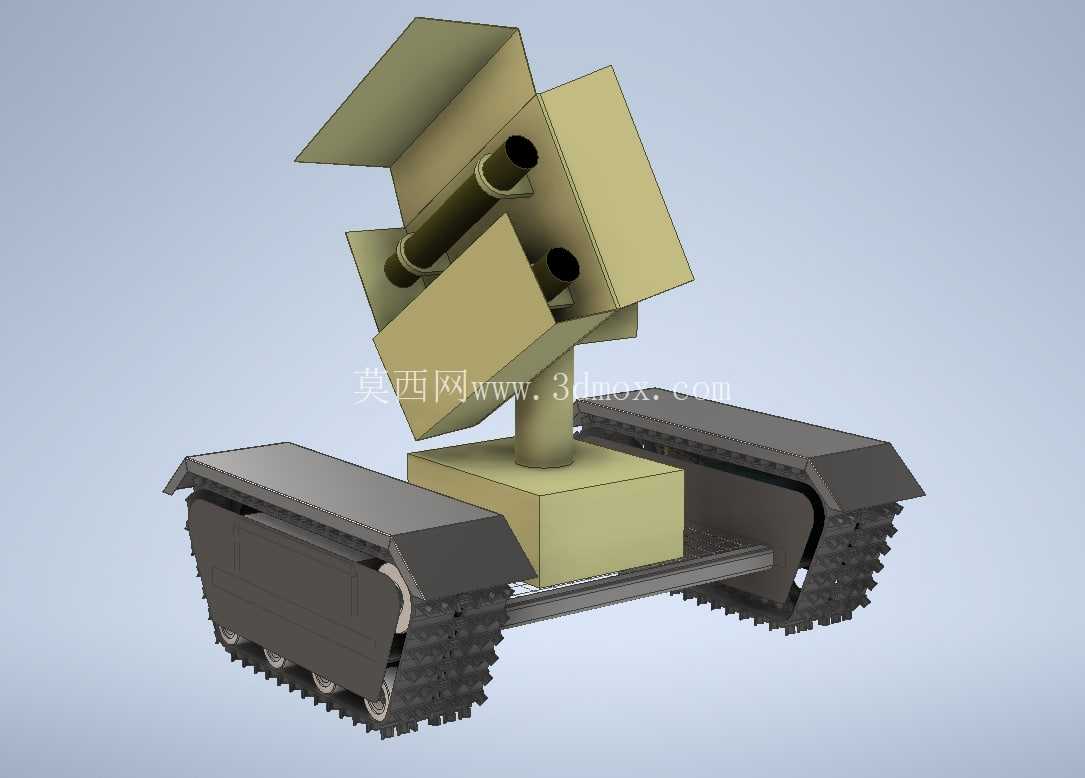

该结构方案围绕野外非铺装路面的短距离机动任务展开,下部采用左右独立履带行走总成,履带板外轮廓带有凸起齿形,能够在泥地、碎石、浅草坡及松散沙土表面形成抓附;底盘中部以横梁连接两侧履带架,既留出下部通过空间,也使上部载荷集中在两条履带的支承范围内。履带架外侧设置护板,可减少侧向磕碰对行走轮系和张紧机构的影响,护板上方形成近似平台的安装面,便于后续布置电控箱、电池组或配重块。实际选型时,履带接地长度、轨距和整车重心高度需要共同校核:接地长度影响越沟和爬坡稳定性,轨距决定横向抗倾覆能力,而上部发射装置俯仰后会引起重心后移,因此底座与回转支承区域应尽量靠近履带几何中心。
上部功能单元由底部箱体、立式立柱、俯仰架和多管发射筒组成。底部箱体作为承载与安装过渡件,下表面与底盘框架连接,内部可容纳驱动控制、姿态传感、线缆走线或配重空间;立柱从箱体中心向上伸出,承担俯仰架的垂直支撑和载荷传递。俯仰架采用折板围合形式,侧板与斜向护板共同构成刚性框架,发射筒沿架体倾斜布置,筒口方向可随俯仰角度变化。该类平台并不只局限于单一任务,工程上可对应无人侦察、靶标抛射、救援物资投送、小型探测设备释放或教学验证等场景;在RMMV、ROV、AGV、ARV等概念中,重点都是让移动底盘具备到达指定点位后执行定向释放或发射动作的能力。
结构设计时,发射筒与俯仰架的连接是关键部位。筒身承受轴向和横向载荷,后坐或发射反力会通过筒座传递到侧板,再经立柱、底座传到履带底盘,因此侧板开孔周边、筒座焊接面和立柱根部都应保留足够壁厚,并通过肋板或折弯边提高局部刚度。俯仰转轴宜布置在发射装置质心附近,以降低调姿驱动力矩;若采用电动推杆、舵机或液压推杆驱动,推杆两端铰点位置需要结合最大仰角、最低俯角和机构死点位置反复校核。折板外形虽然看起来简洁,但每一块斜板都兼具防护和抗弯作用,建模时应明确板厚、折弯半径、装配间隙以及焊缝或紧固件位置,避免只建立外观面而遗漏传力路径。
外形与安装边界方面,履带总成宽度决定整车侧向尺寸,上部发射架在最大仰角时向后探出,在水平状态时向前伸出,运输状态还需考虑筒口是否超出底盘前端。底盘离地间隙影响越障能力,但间隙过大又会抬高重心;前后诱导轮或张紧轮的位置决定履带包角和爬坡时的接地区间。上部箱体的长宽不宜超过履带架外缘太多,否则侧向碰撞时容易先损坏箱体;立柱高度则要保证发射筒俯低时不与底盘、护板或履带干涉。三维建模过程中,应单独建立履带、轮系、底盘框架、底座、立柱、俯仰架、发射筒和驱动杆件的装配关系,并对俯仰全过程做干涉检查,尤其关注筒尾后移空间、线缆弯折半径以及维护拆装通道。
从工程实现看,该平台的价值在于把机动行走、方位承载、俯仰调姿和定向发射集成到同一套紧凑结构中。履带底盘解决到达问题,立柱和底座解决载荷传递问题,俯仰架解决射向调整问题,发射筒则提供任务执行接口。后续细化时,可在底盘增加快装面板,在箱体侧面开设检修口,在俯仰架上预留传感器和锁止销安装位,使同一底盘能够根据任务更换不同筒组或作业模块,从而提高结构复用性和现场维护效率。
