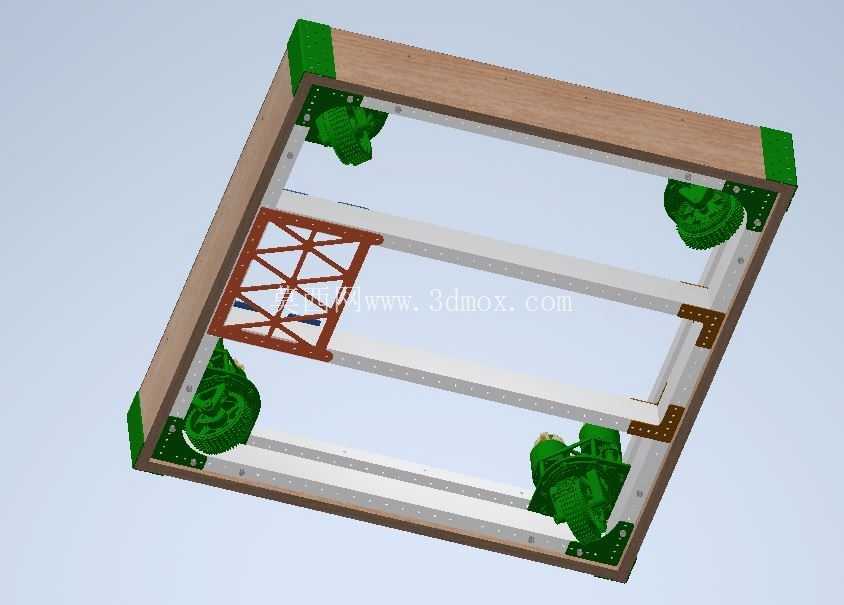

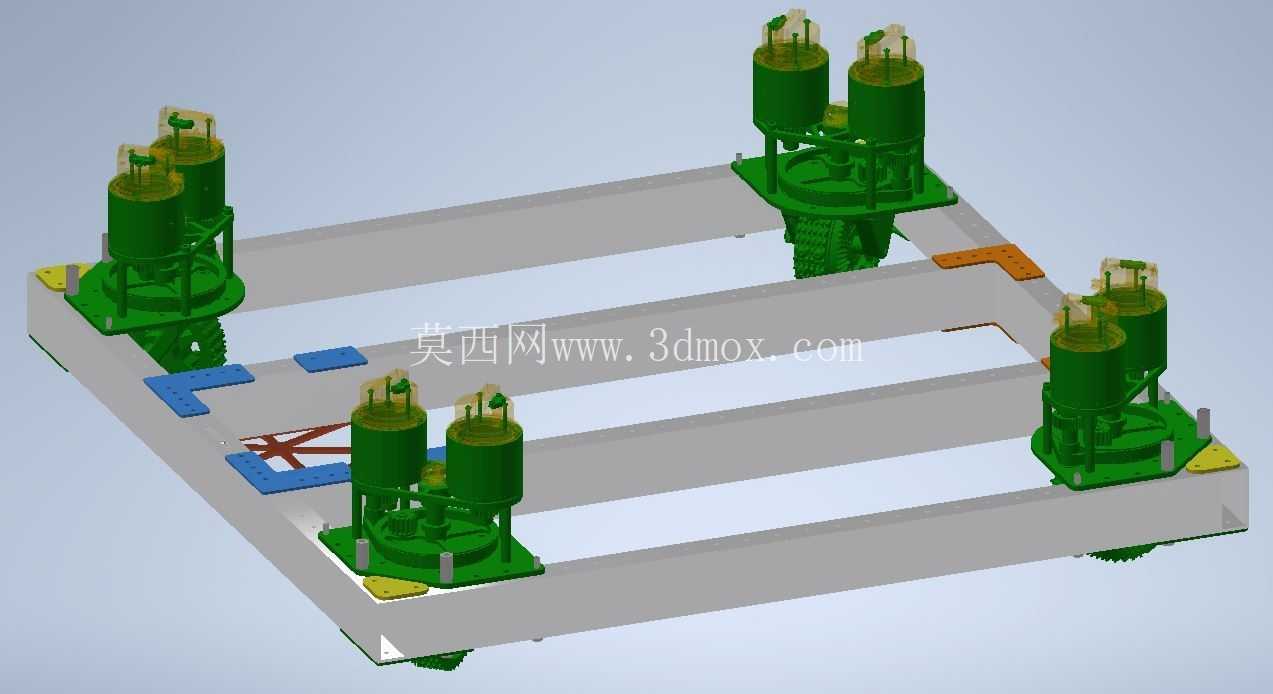

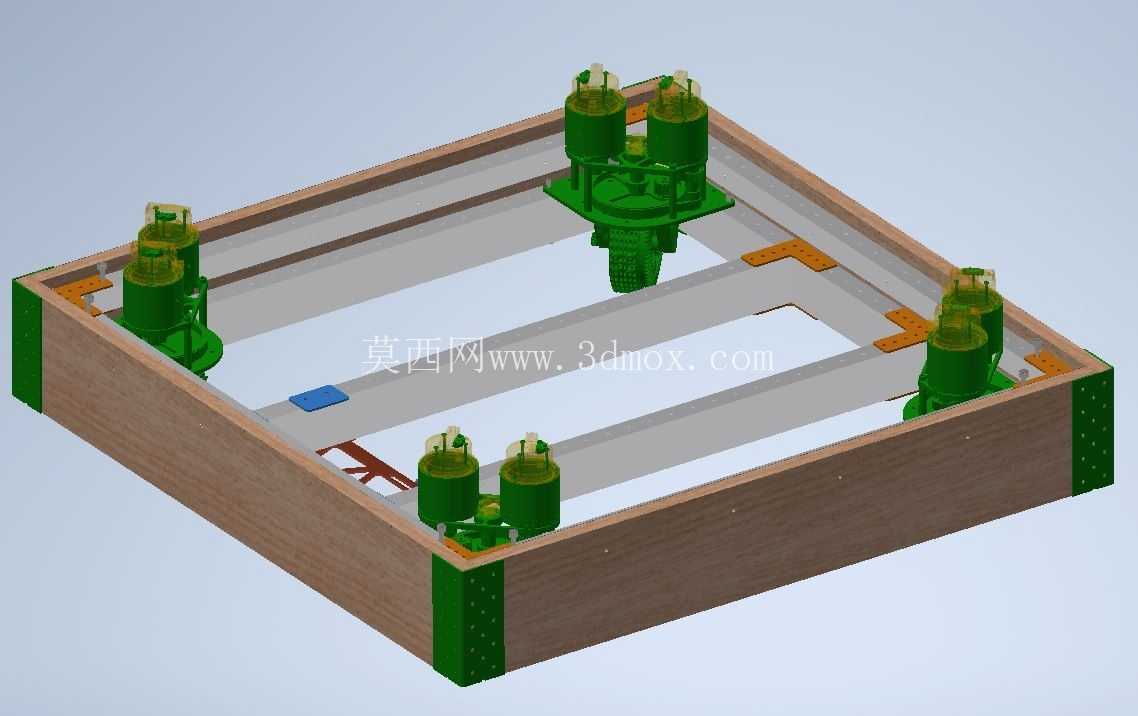

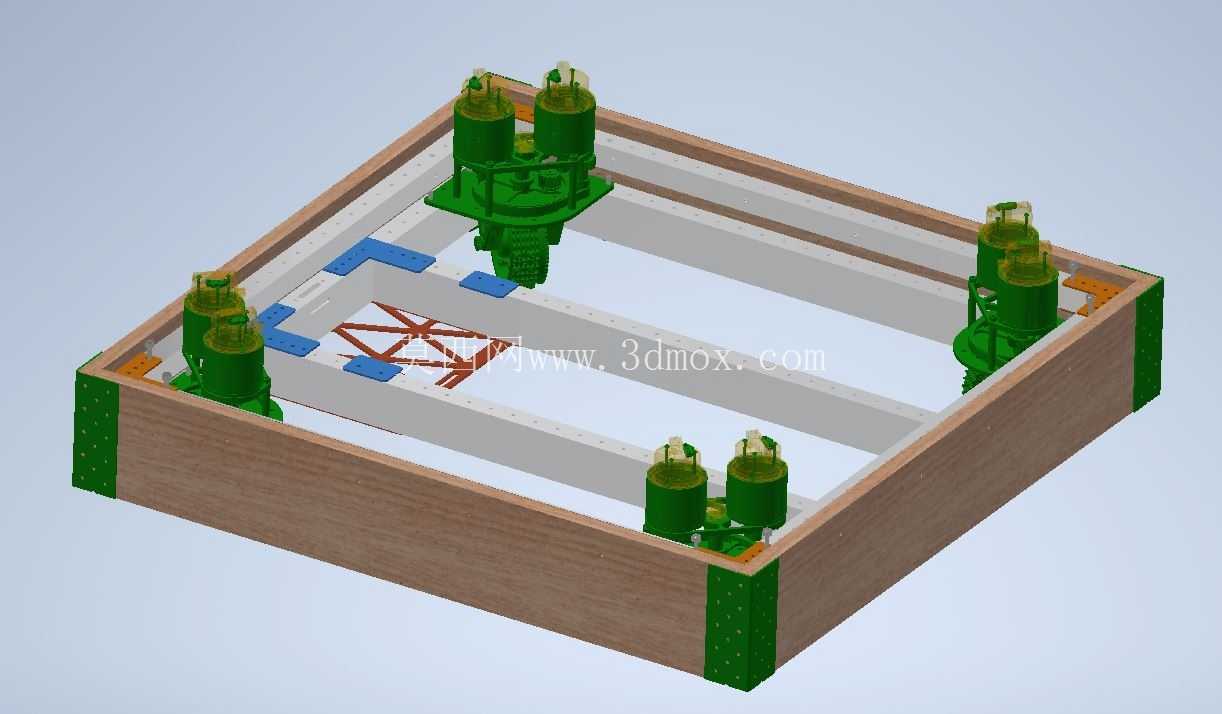

FRC赛事四轮全向转向机器人底盘结构

这套底盘结构面向FRC类竞技机器人的快速攻防需求，核心采用四角独立布置的swerve转向轮组，区别于常规差速底盘，每个轮组可独立完成转向角度调节与驱动转速控制，整机能够实现直行、横移、原地零半径回转、斜向平移以及任意方向连续行进，在赛场狭窄通道内避让防守机器人、快速调整取放料姿态、对准投射工位时，不需要预留传统差速底盘的大半径转弯空间，场地适配性更强。

从实际赛场使用场景来看，这类底盘承担整台竞赛机器人的全部承载与行走功能，上层框架预留的安装平面可直接搭载物料拾取机械手、投射发射机构、传感检测组件、电池与电控安装位，框架横梁之间的镂空区域既可以减重，也方便布线、固定气路管线与电控模块，四角轮组向外探出的布置方式，让整机重心落在四个轮组支撑范围中心，急启停、高速冲撞、侧向对抗时不容易出现翘轮、侧翻问题。

设计思路上，整套结构优先兼顾加工落地性与维护便捷性：主体承载框架采用标准矩形铝型材拼接，型材之间通过角件与连接板锁附，不需要复杂的一体焊接或大件机加工，参赛队伍使用常规钻孔、切锯设备即可完成制作，后期调整轴距、修改上层安装孔位时也可以快速拆解重组。四个转向轮组采用模块化设计，每个轮组集成转向支撑座、驱动安装位、转向传动组件与轮体连接法兰，单个轮组出现故障、卡滞或者需要更换轮皮时，不需要拆解整个底盘框架，松开安装螺丝即可整体拆下维护，赛前调试、赛中抢修的效率大幅提升。

轮组的布局经过受力校核，四个轮组的安装面与主框架横梁通过加厚过渡连接板固定，对抗冲撞时的冲击力不会直接作用在型材槽口，避免型材连接位变形。转向执行组件与驱动组件上下分层布置在轮组支架上，重心尽可能靠近底盘安装平面，降低整机高位配重带来的倾覆力矩。框架边角处预留了防撞安装孔位，可额外加装硬质防撞条，在对抗碰撞中先吸收冲击，保护内部轮组与型材结构。

安装边界方面，底盘整体为矩形框架布局，长宽尺寸适配常规FRC赛事的机器人尺寸限制要求，框架上层平面预留了多组标准化安装孔阵列，孔位间距兼容常用竞赛机器人的型材安装规格，上层机构不管是采用铝型材搭建还是板材铣削加工，都可以直接匹配锁附。轮组底部到框架上平面的高度经过压缩，在保证轮体跳动、转向旋转不与框架发生干涉的前提下，尽可能降低整机整体高度，给上层投射、拾取机构留出更多的高度设计余量。

结构细节上，每个转向轮组的旋转中心与轮体接地中心重合，转向运动时轮体绕自身接地法线旋转，不存在额外的拖拽位移，转向控制算法的标定难度更低，四个轮组的角度协同误差更容易补偿。框架横梁之间的跨距经过优化，既避免跨距过大导致型材中部受载弯曲，也不会因为横梁过多增加整机自重，空载状态下底盘整体重量控制在竞赛规则允许的配重区间内，剩余重量配额可以分配给上层执行机构与配重块，进一步提升行走抓地力。

实际调试过程中，这套模块化底盘的装配顺序也十分清晰：先完成主框架的拼接与平面度校准，再将四个预装好的转向轮组分别固定到框架四角的安装位，调整四个轮组的接地高度保证四轮同时着地，避免出现某一轮悬空导致动力流失。轮组周边预留的走线空间可将驱动线缆、转向编码器线缆沿型材内侧线槽规整布置，避免行走、转向过程中线缆被轮体拉扯磨损。整套结构没有复杂的异形曲面零件，所有钣金件、机加工件都具备良好的可加工性，既适合参赛队伍复刻制作，也可为全向移动AGV、小型巡检机器人的底盘结构设计提供参考，其模块化轮组、镂空承载框架的设计逻辑，同样适用于厂区内窄通道转运小车、教学实训移动机器人的开发场景，在需要多方向自由移动、空间受限的作业环境下，相比传统转向底盘具备明显的运动灵活性优势。
