FRC赛事竞技机器人机械臂结构组件设计

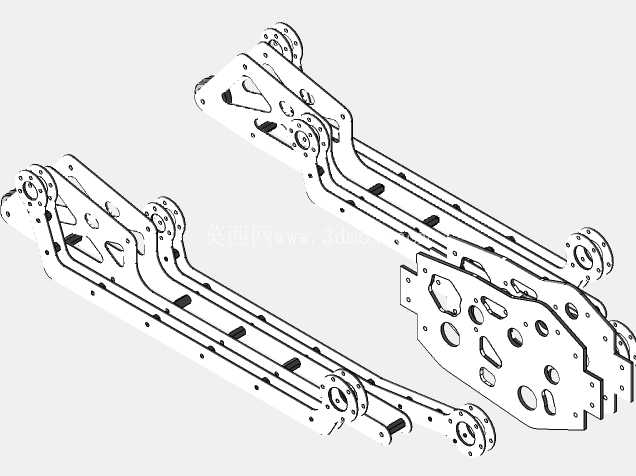

　　这套结构组件面向青少年机器人竞技赛事的对抗场景设计，核心承担机器人作业端的动作执行功能，可完成赛事场景内的物料拾取、投射、机构抬升、对抗格挡等多类动作需求，适配赛事规则下的各类任务载荷安装要求。从结构设计逻辑来看，组件采用双侧对称板式承载架构，主承力板选用轻量化高强度板材加工，板面通过拓扑优化切除非承载区域的多余材料，在保证整体结构刚性的前提下尽可能降低组件自重，避免增加整机行走与动作执行时的负载损耗。板件之间通过等距分布的定位销孔与螺栓连接位实现精准装配，连接位的排布经过受力仿真校验，可承受机械臂快速伸缩、抬升、载荷冲击时的交变应力，不会出现连接位松动或板件形变的问题。

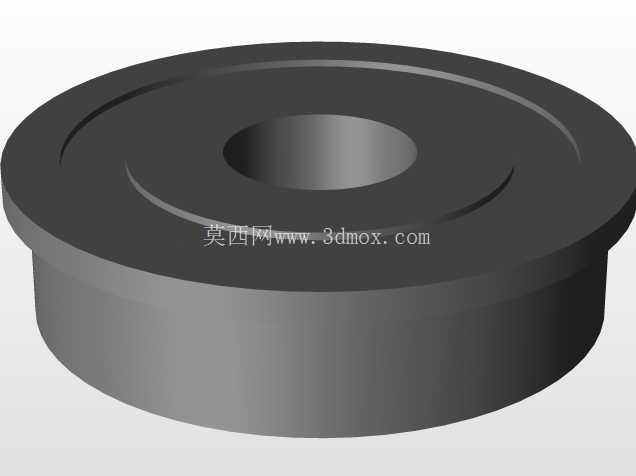

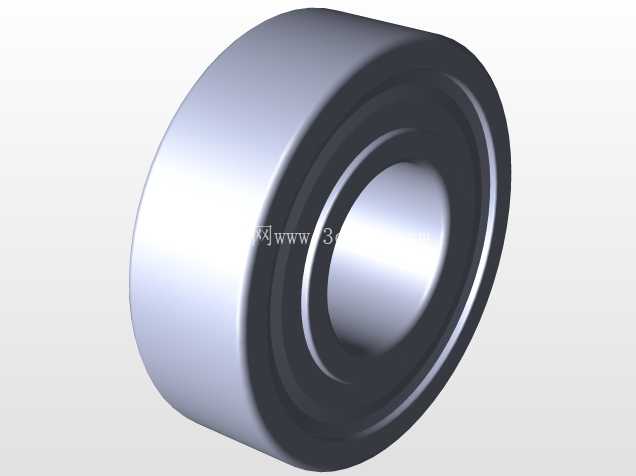

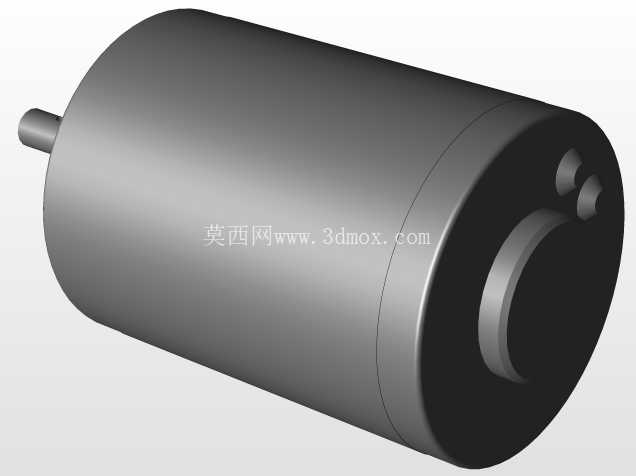

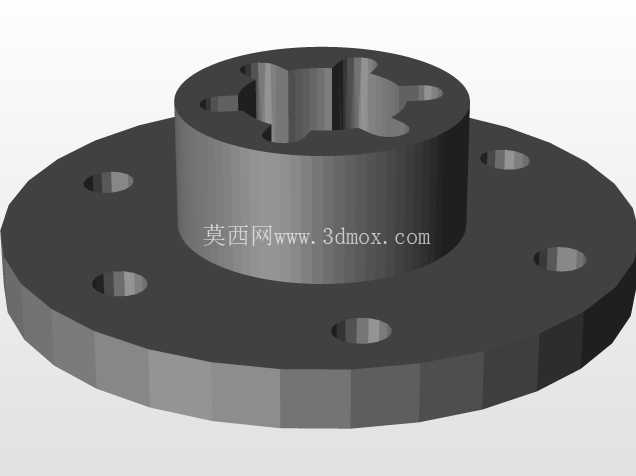

　　组件上集成的多组铰接回转副是动作执行的核心结构，每处回转位都预留了标准轴承安装槽，可适配常规深沟球轴承的压装需求，铰接点的同轴度公差控制在0.02mm以内，保证臂体动作时无卡滞、无旷量，传动效率可维持在较高水平。回转副的动力输入位预留了标准法兰接口，可直接适配市面常用的伺服电机、减速器输出端，无需额外设计转接件即可完成动力总成的装配，大幅缩短整机的装配调试周期。从安装边界来看，组件的近端连接位设置了多组可调安装孔，可适配不同规格的机器人底盘主框架安装尺寸，孔位的排布兼容常用的铝型材框架与板材焊接框架的安装间距，无需对底盘结构做额外改造即可完成组件挂载。

　　组件的远端作业端预留了通用的末端执行器安装接口，可根据赛事任务需求快速更换夹爪、投射机构、抬升托架等不同作业头，接口的定位基准统一，更换后无需重新校准动作原点即可投入使用。在实际赛事应用场景中，这类臂体结构需要兼顾动作速度与结构强度，设计时针对臂体完全伸展的工况做了挠度校核，在额定载荷下臂端的形变量控制在1mm以内，不会因形变导致末端执行器的动作精度下降，影响赛事任务的完成率。板件上的走线槽采用内嵌式设计，可将动力线缆、信号线缆全部收纳在板件内侧的槽位内，避免臂体动作时线缆外露被其他参赛机器人的机构剐蹭拉扯，造成线路故障影响比赛进程。

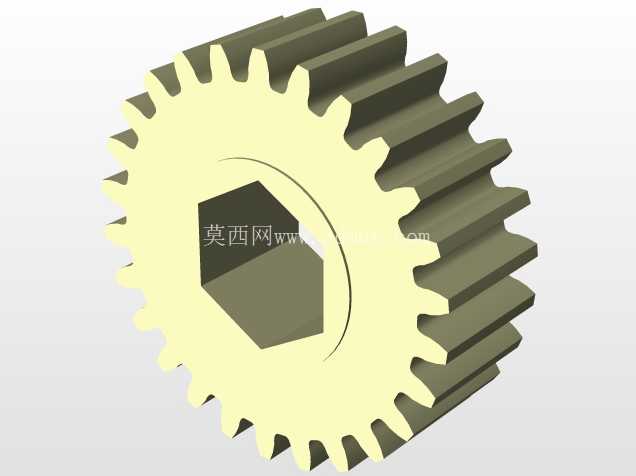

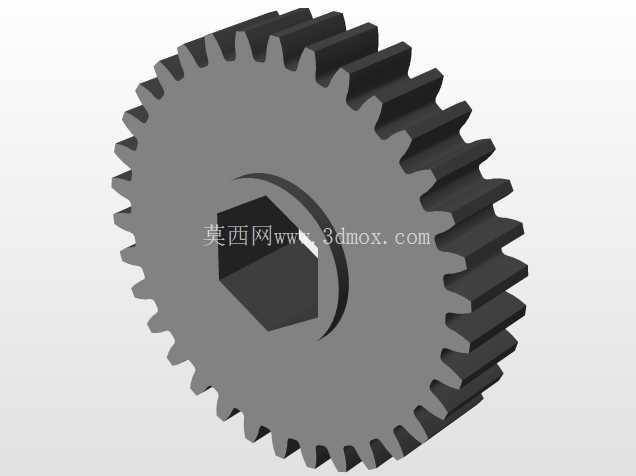

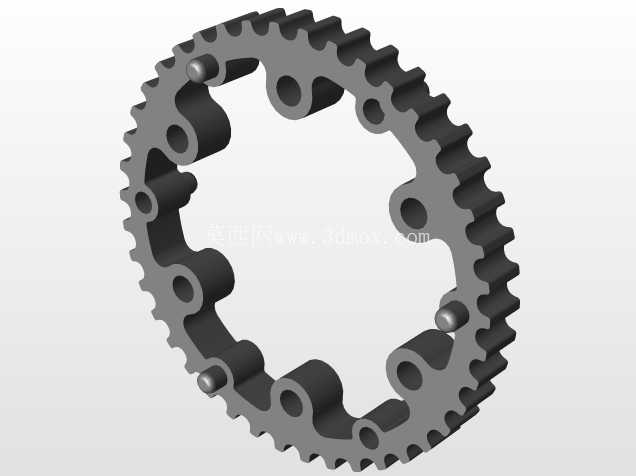

　　组件上的所有减重孔都做了圆角过渡处理，避免应力集中导致板件在受冲击时出现开裂，同时孔位的排布也兼顾了后期维护的便利性，无需完全拆解臂体即可完成内部轴承、传动件的更换与润滑作业。从传动适配性来看，这套组件既可以配合同步带传动实现长行程的快速伸缩动作，也可以配合连杆机构实现定轨迹的抬升摆动，板件上预留的多组传动轮安装位可根据实际的动作需求调整传动比，适配不同速度、不同载荷的动作输出要求。针对赛事中常见的碰撞场景，组件的外侧边缘做了加厚处理，碰撞受力可直接通过加厚的边梁传递到近端的底盘连接位，不会直接作用在内部的传动部件与铰接结构上，降低碰撞后的故障概率。整套结构的装配逻辑采用模块化设计，左右两侧的板件为对称加工件，零部件通用率达到90%以上，赛事备赛阶段可快速替换损坏的零部件，减少备件的储备种类与备赛成本。
