FRC竞赛机器人矩形框架式驱动底盘

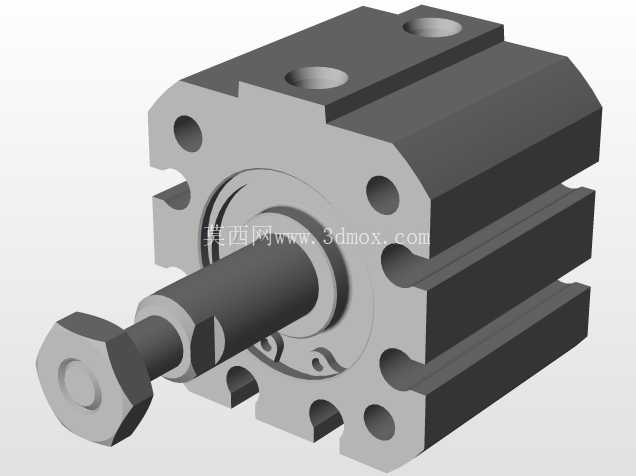

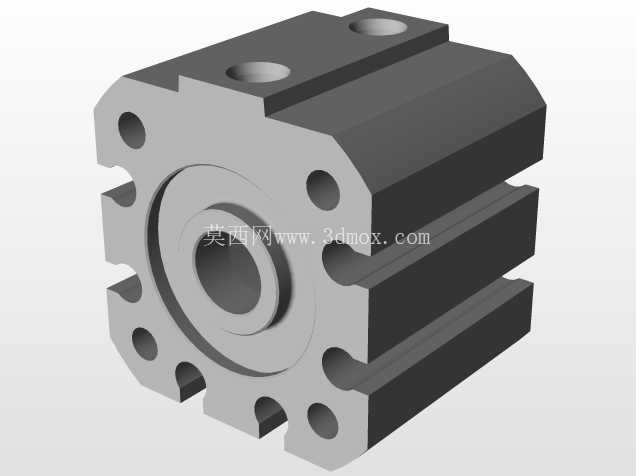

这套框架式驱动底座是面向FIRST机器人竞赛场景开发的行走承载基体，整体采用矩形围合的框型布局，在非赛季阶段完成基础构型搭建，进入赛季后仅需针对当年赛事任务做局部点位增补与功能模块挂载，无需推翻底层行走架构，能够大幅压缩赛季初期的底盘迭代周期，把更多调试时间留给上层执行机构与赛事策略验证。

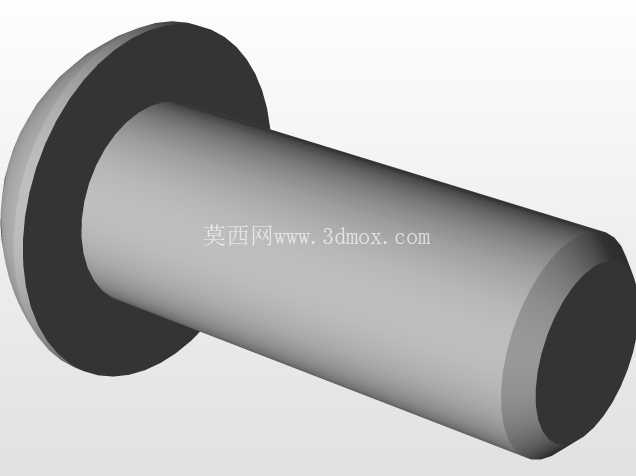

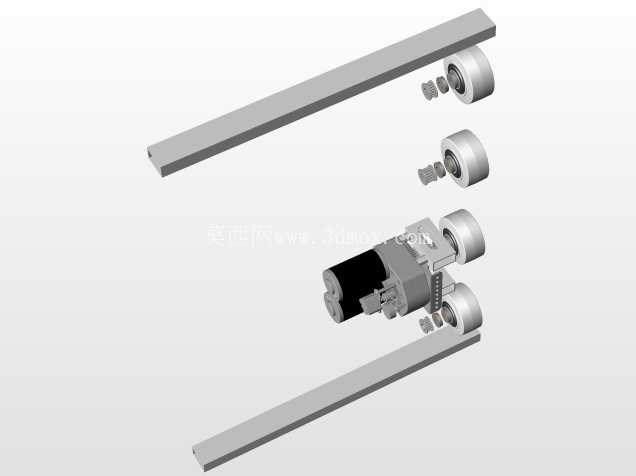

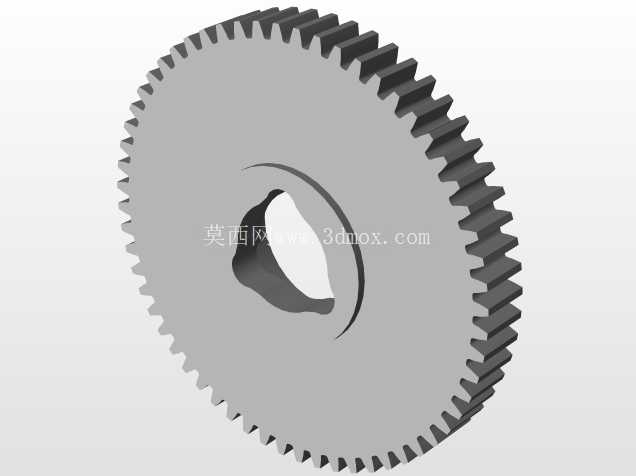

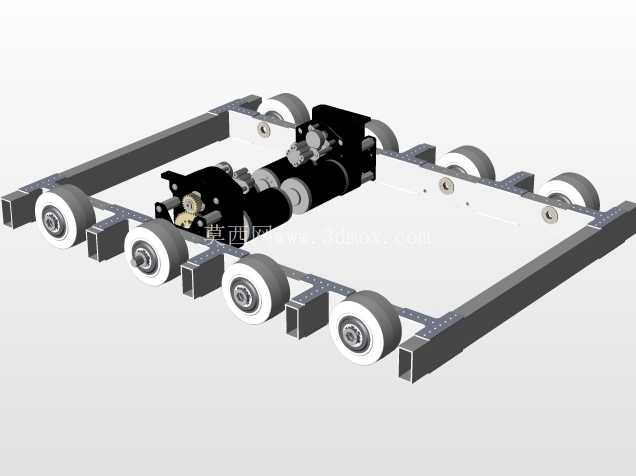

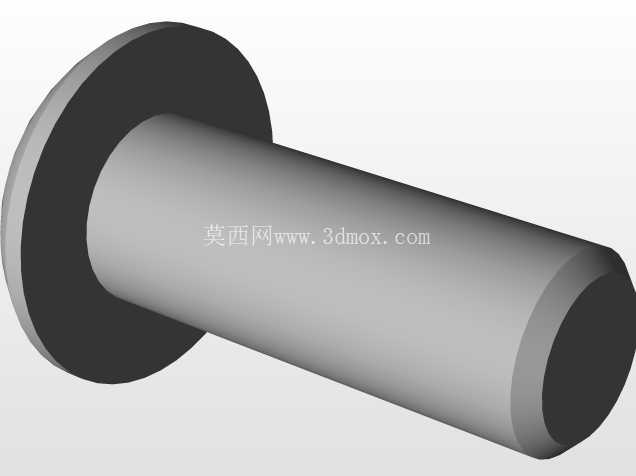

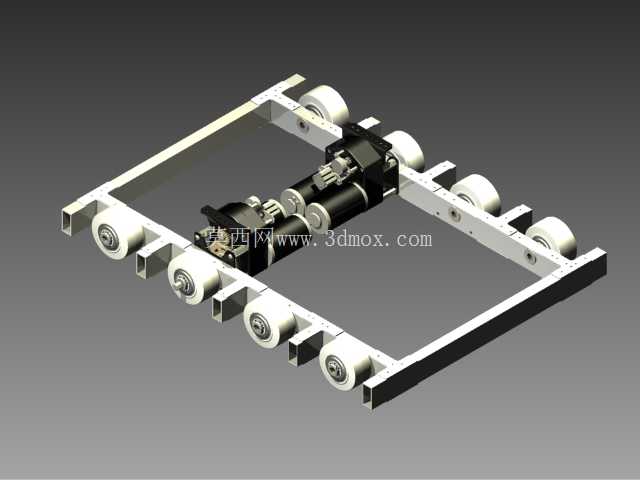

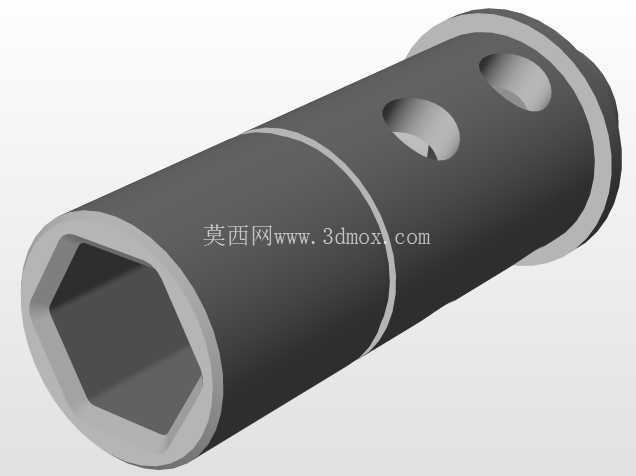

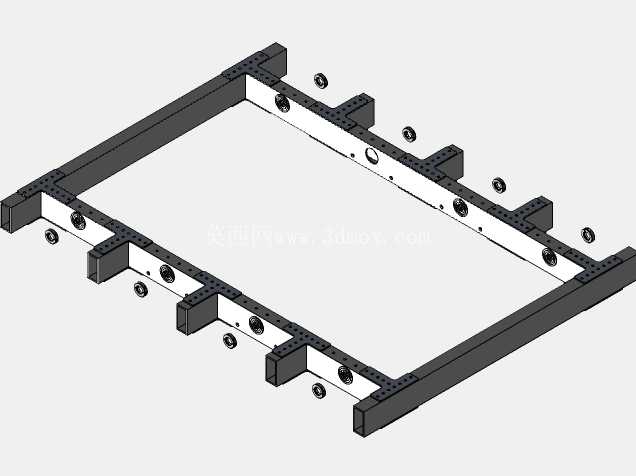

从实际赛场使用逻辑来看，底盘作为整台竞赛机器人的承载基础，需要同时承担行走驱动、上层机构安装、对抗碰撞吸能、外设走线固定四类核心作用。这套构型没有采用整块底板的封闭设计，而是用两根长向主纵梁与两根端部横梁拼合形成中空矩形外框，框内预留出完整的中空通行空间，既可以给集球、传送、举升类赛事机构留出向下延伸的安装余量，也能降低整机整体自重，让有限的重量配额分配给执行端的功能结构。

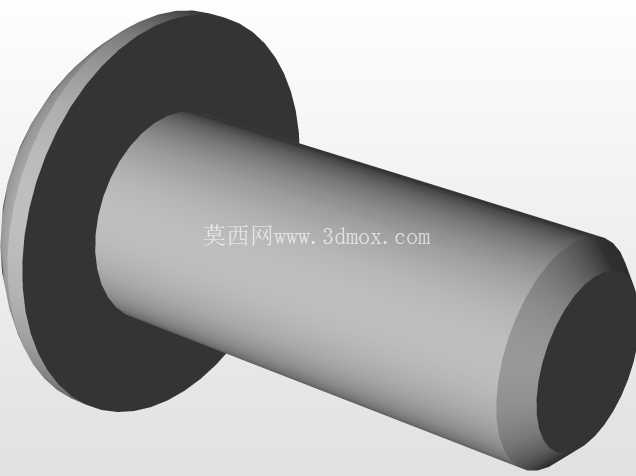

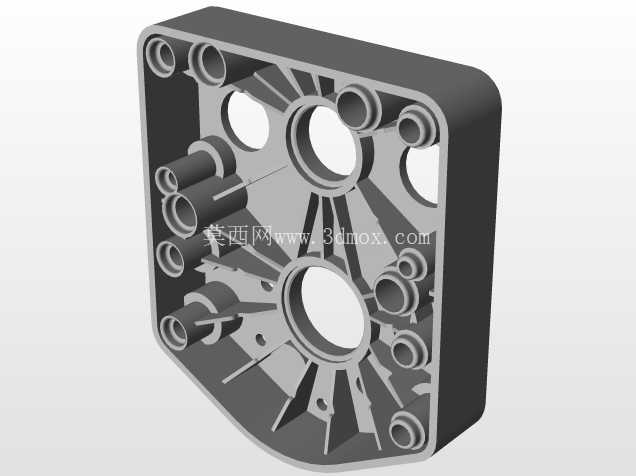

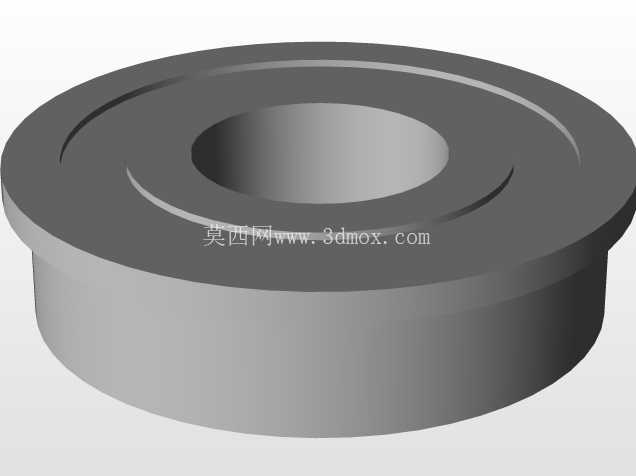

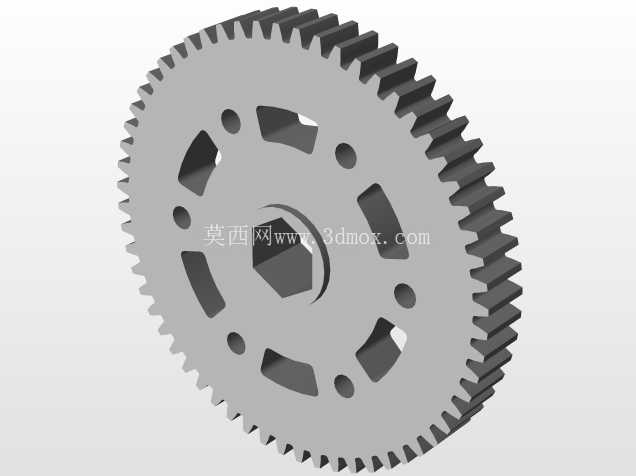

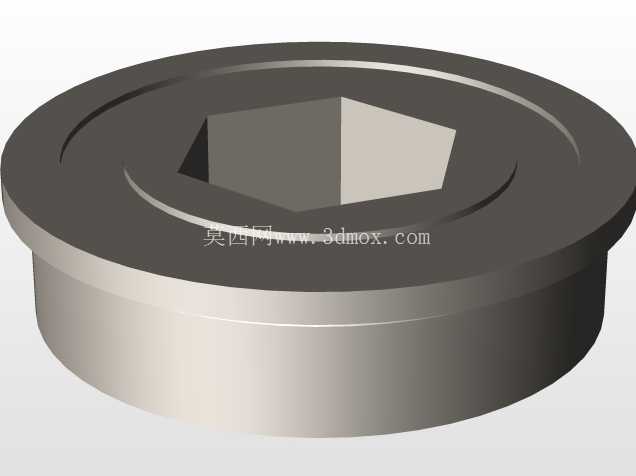

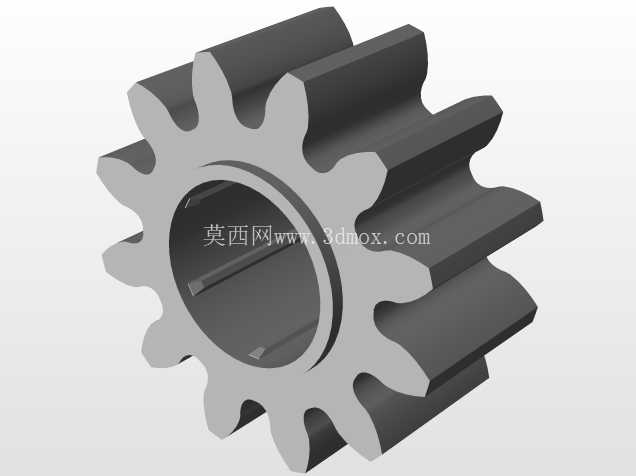

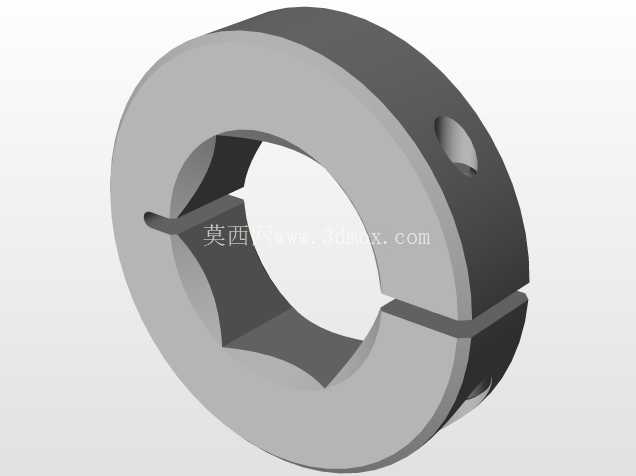

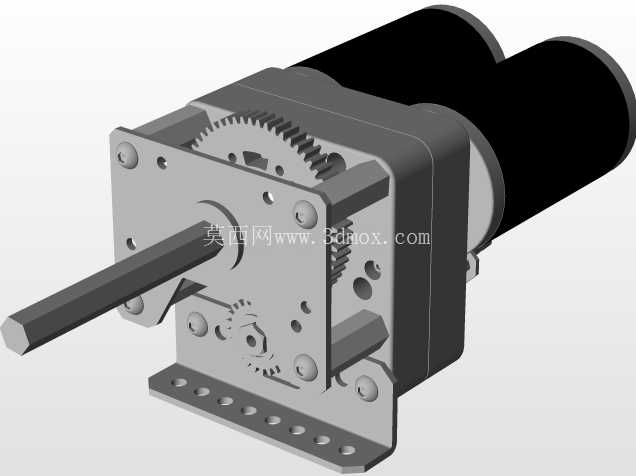

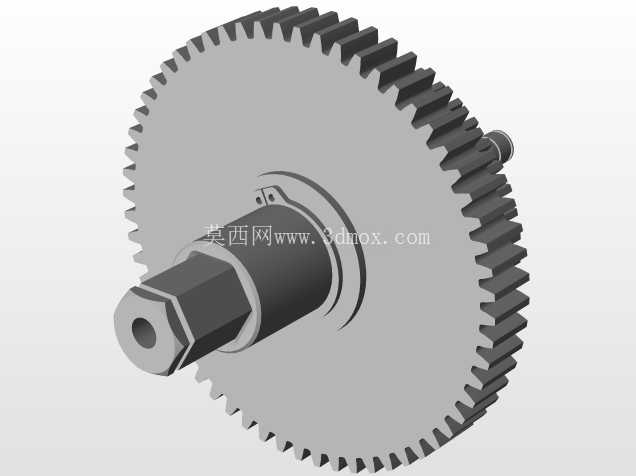

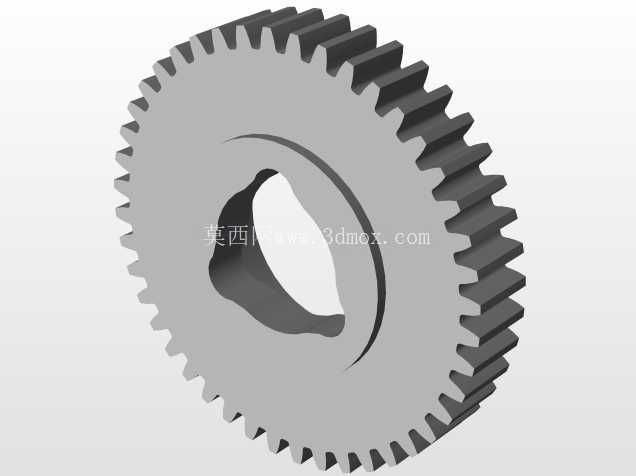

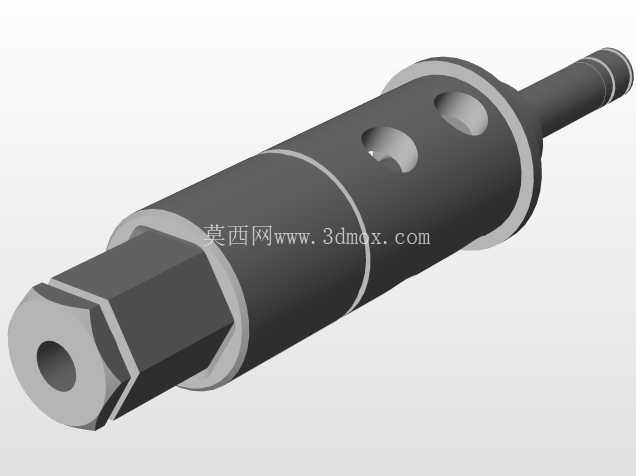

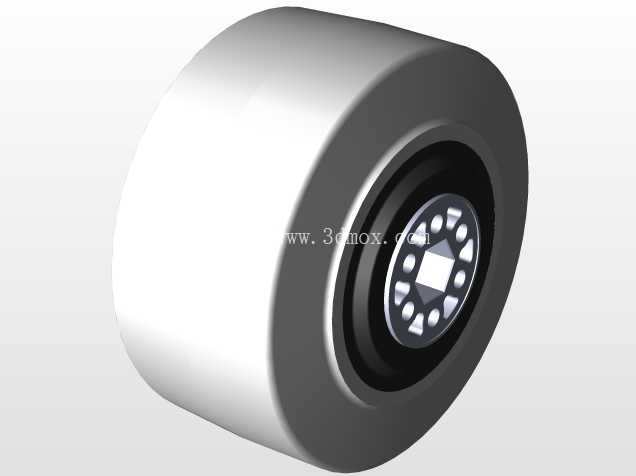

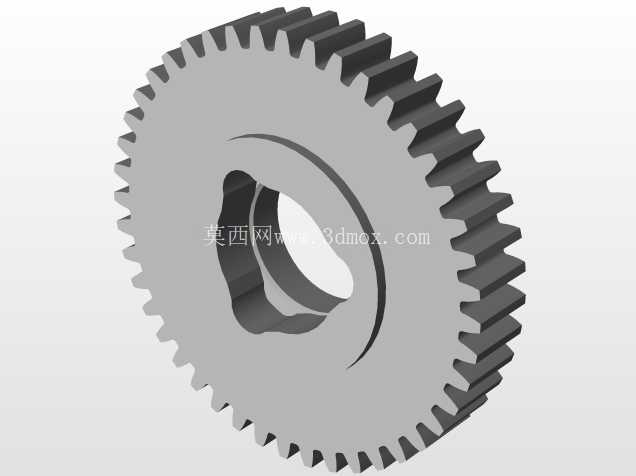

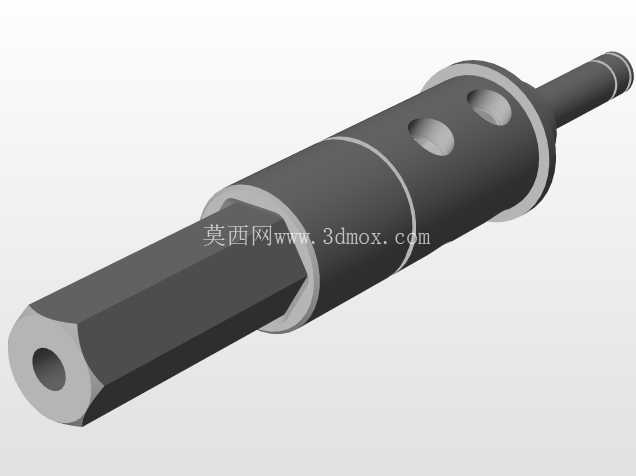

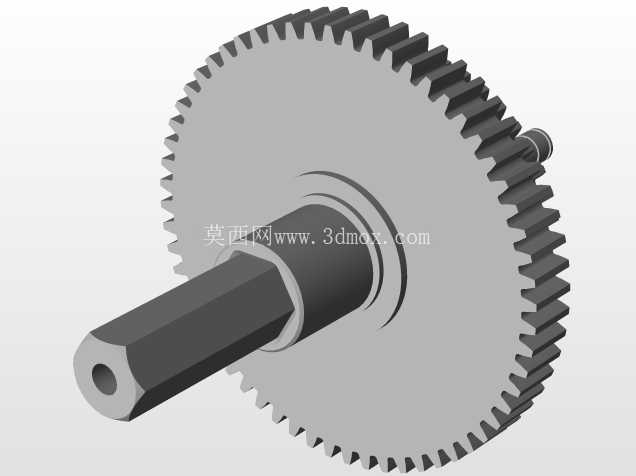

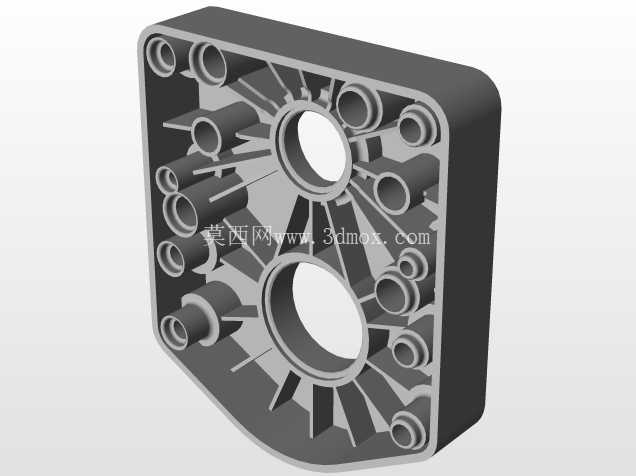

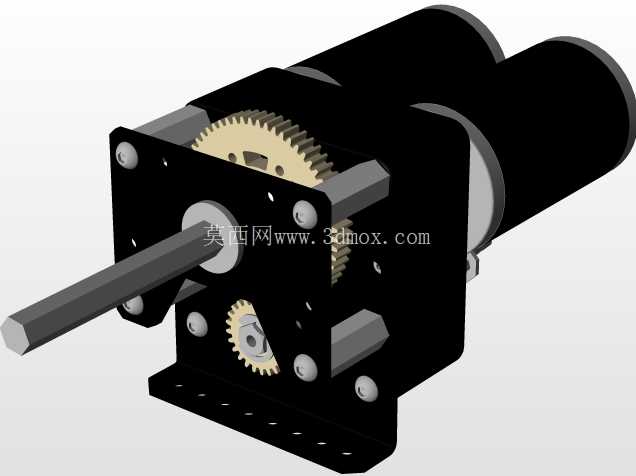

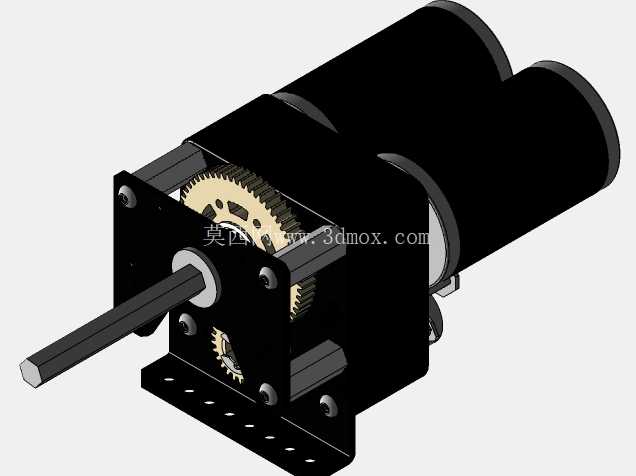

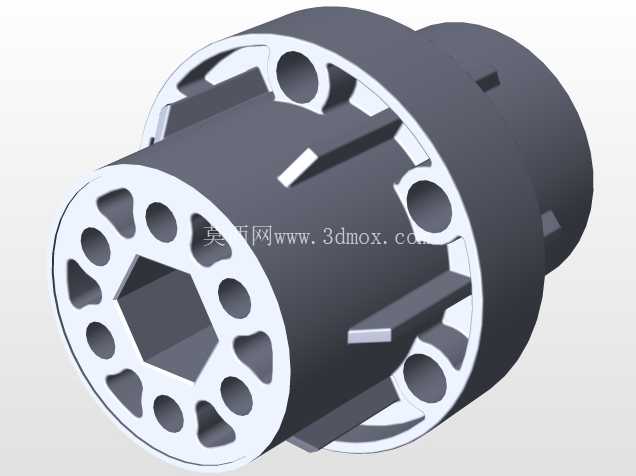

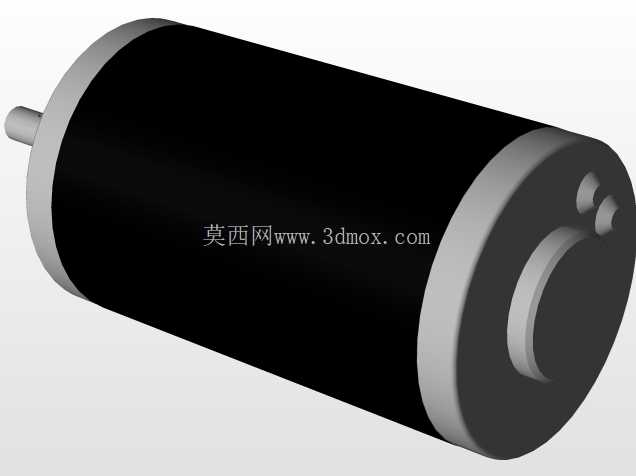

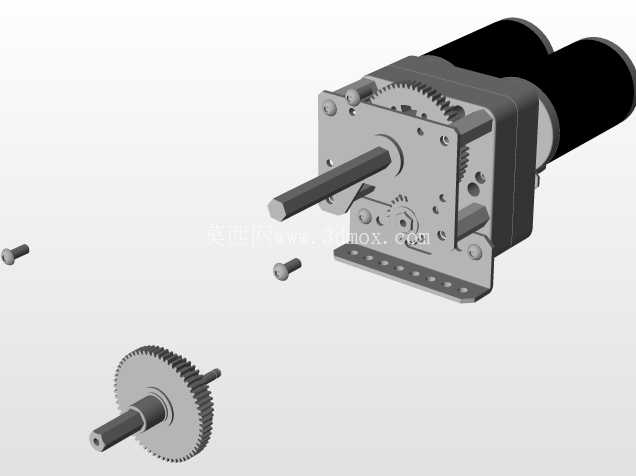

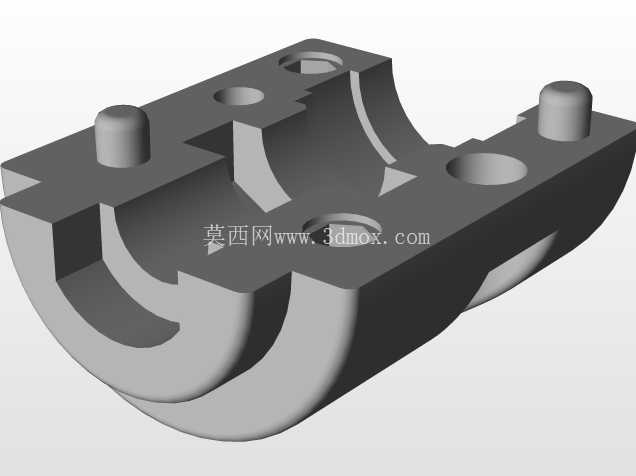

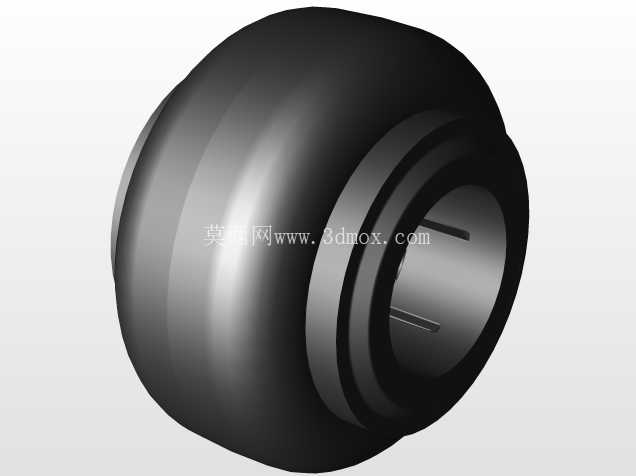

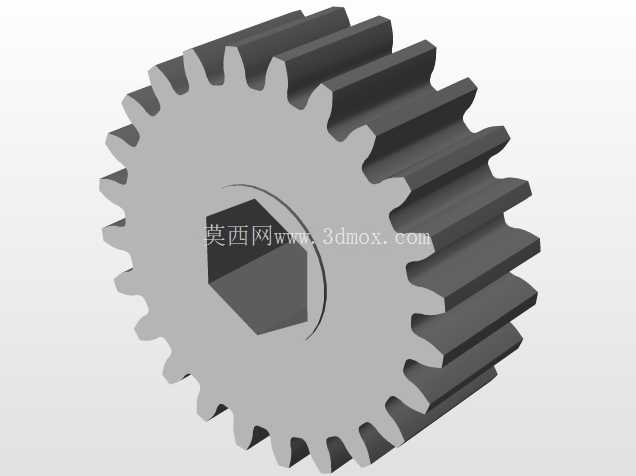

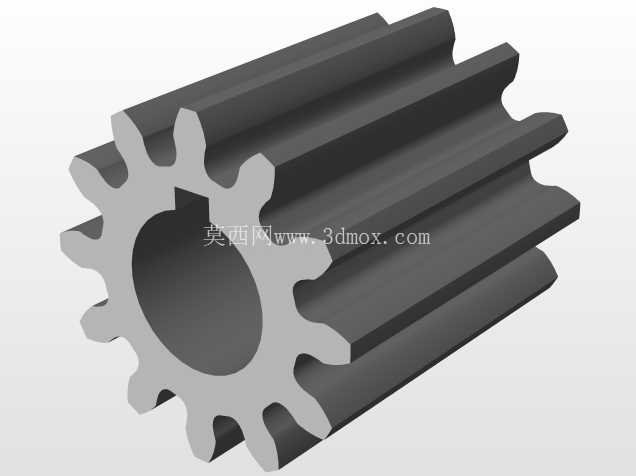

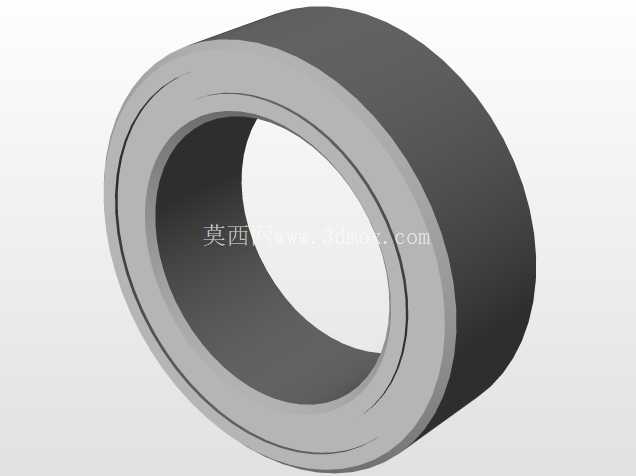

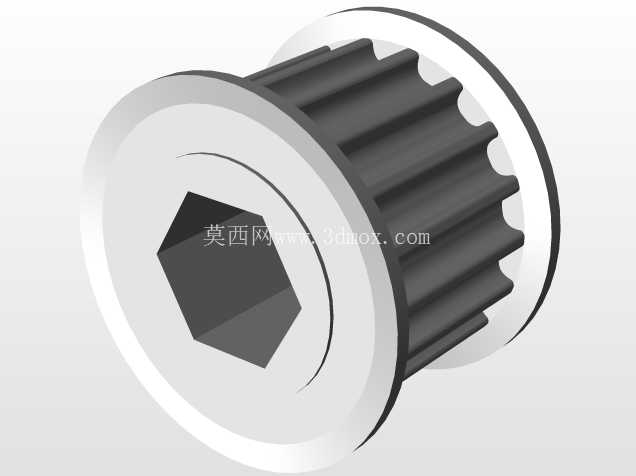

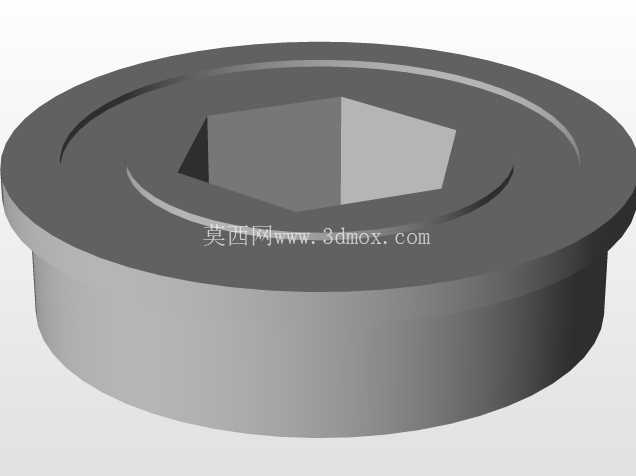

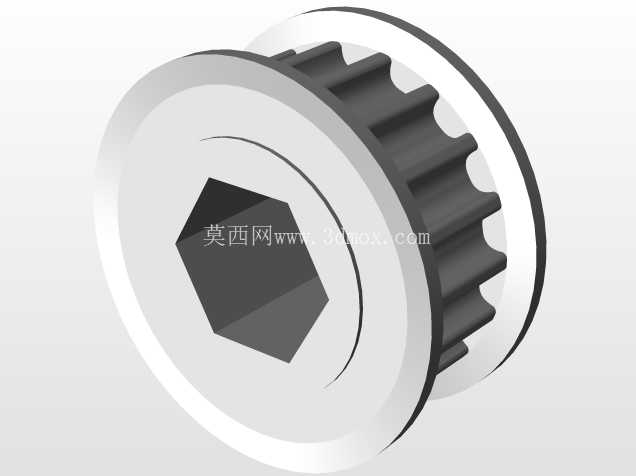

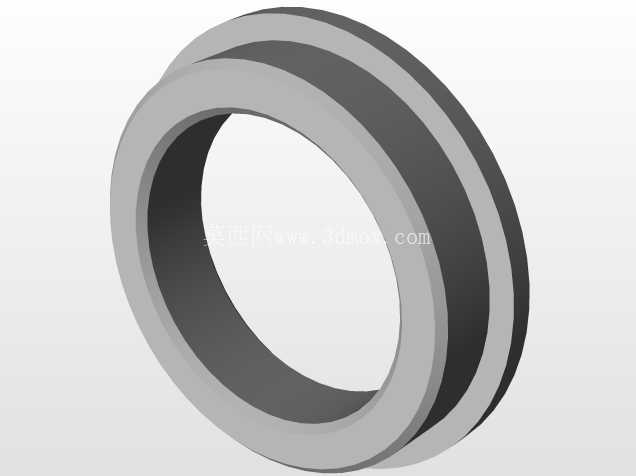

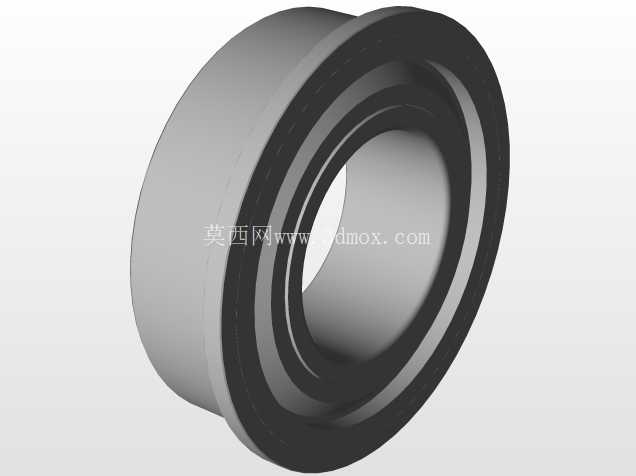

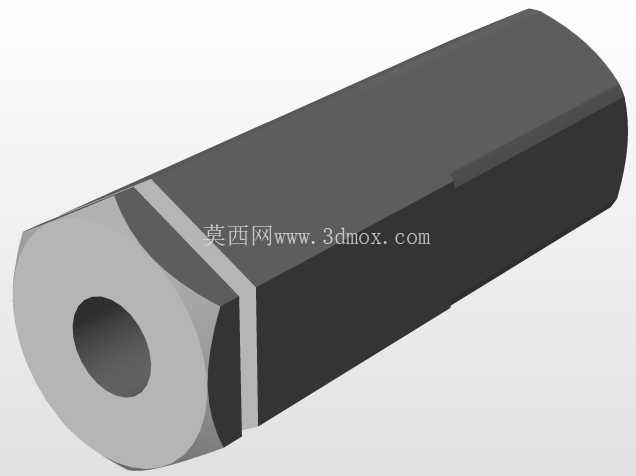

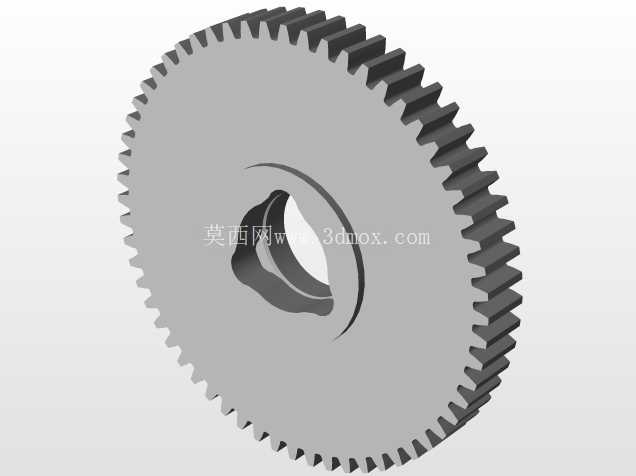

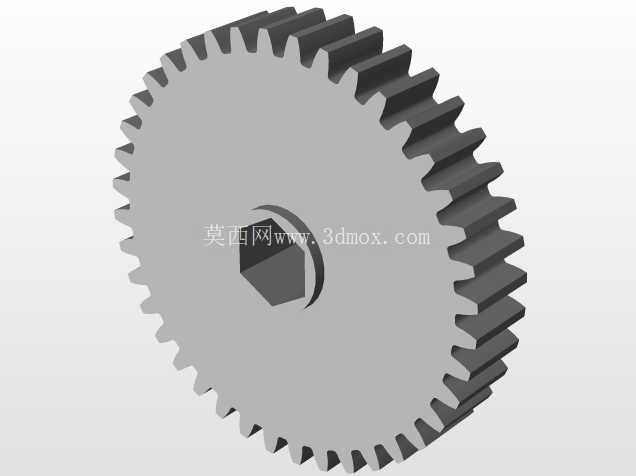

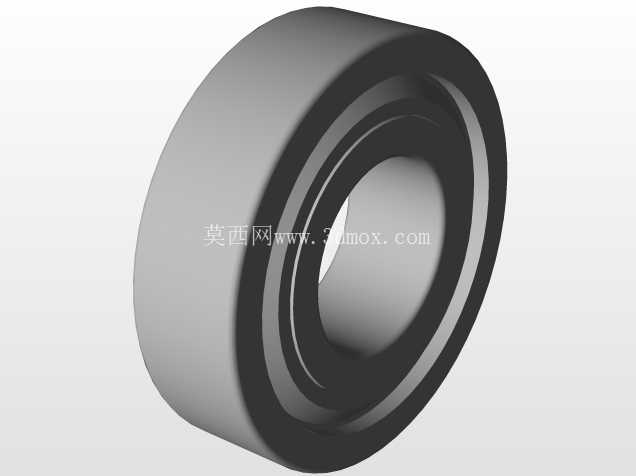

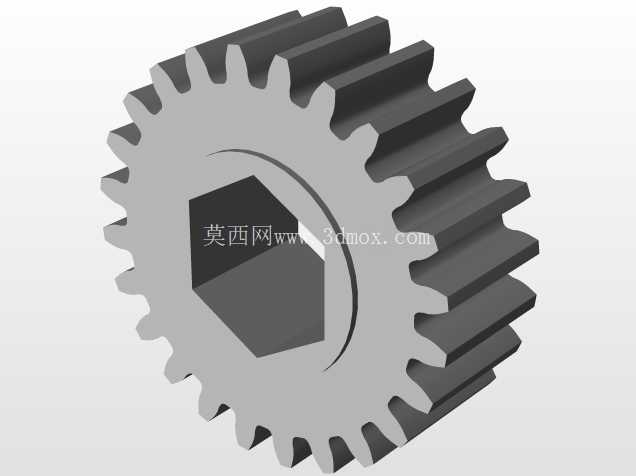

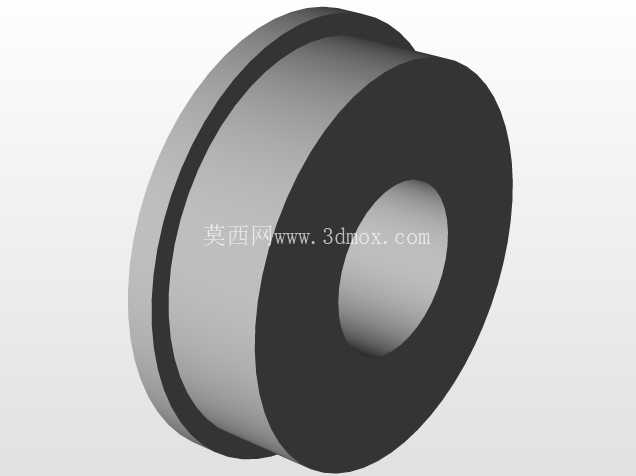

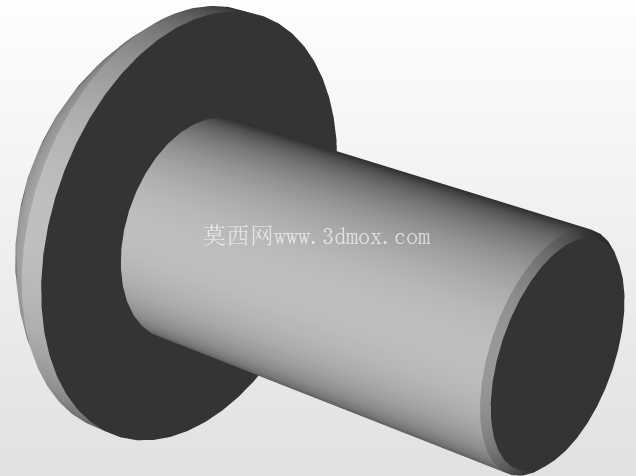

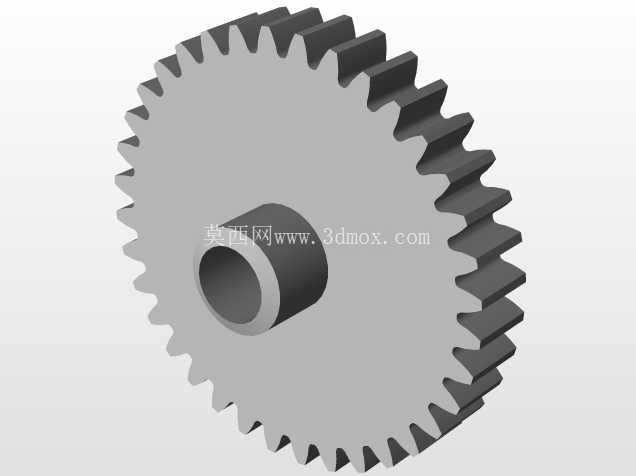

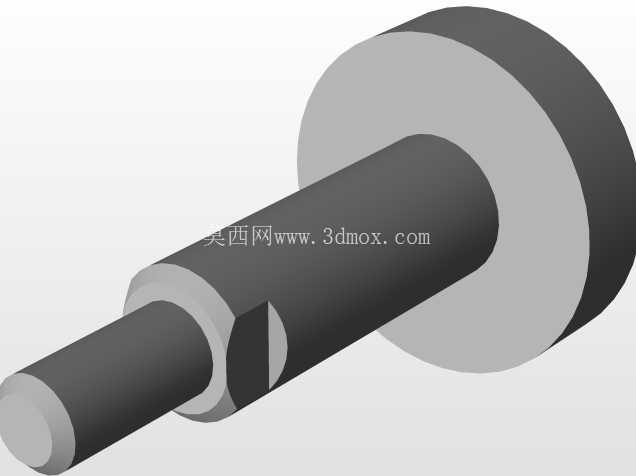

驱动单元的配置围绕赛场高速机动需求设定，框体两侧预留的安装位可匹配2套CIM VEXPRO球形换挡变速箱，变速箱输出端直接对接4英寸Colson轮毂，轮组沿框体长边等距排布。球形换挡变速箱的布局优势在于动力输入轴与输出轴的空间适配性更强，不需要额外定制弯折的动力转接板，电机可贴靠框体内侧竖置安装，避免动力部件突出框体外侧，在机器人对抗冲撞时首先由外框梁承接撞击载荷，保护精密的减速与电机组件。4英寸Colson轮毂本身属于竞赛场景通用的重载脚轮类行走件，橡胶轮面兼具抓地力与抗冲击能力，过场地接缝、坡道时的吸震表现稳定，轮组安装孔位沿梁体长槽排布，可根据当年场地的地面摩擦系数、整机重心高度微调轮距与轴距，在高速转向稳定性与直线冲刺速度之间找到平衡。

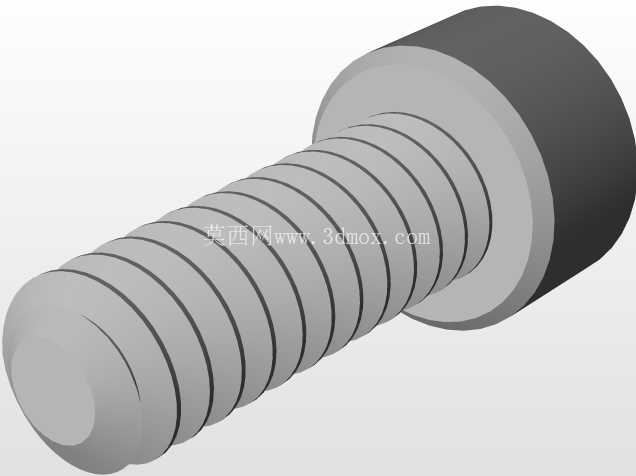

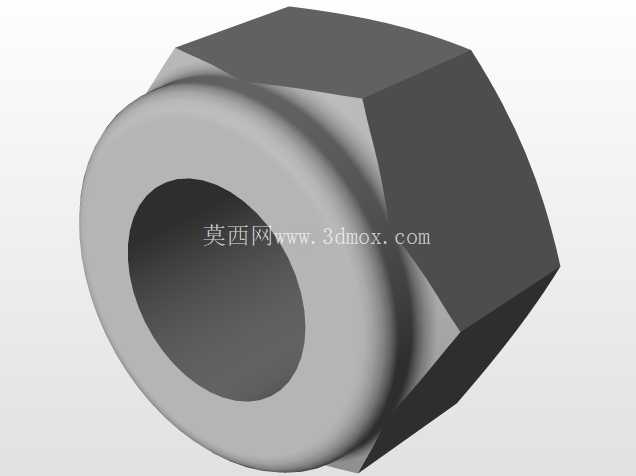

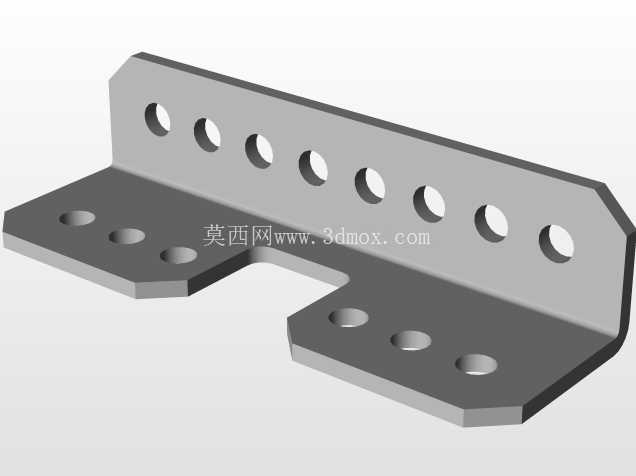

框体的梁体采用带标准安装孔阵列的型材加工，梁的两个正交立面都均匀排布了等距通孔与沉头孔，这种孔阵设计完全贴合竞赛机器人快速改装的需求：赛季中需要加装传感器支架、线路固定座、防撞缓冲块、上层机构支撑板时，不需要在梁体上临时钻孔攻丝，直接选用标准螺栓穿过预设孔位即可完成锁紧，改装过程无焊接工序，拆解调整也不会破坏基材的结构强度。多组凸起的安装支座沿框体长边间隔布置，支座的立面与顶面都预留了连接孔，既可以作为轮组悬挂的铰接支点，也能用来固定侧方的导向护条，当机器人在赛场内与场地围墙、其他对抗机器人发生剐蹭时，外伸的护条会先接触障碍物，把侧向冲击力传导到整圈框体分散承载，避免局部梁体受单点撞击发生弯折变形。

安装边界方面，整圈外框的长宽尺寸严格对照赛事规则里的机器人起始区尺寸约束设计，初始状态下完全 fits 起始区的长宽限界，框体上方的安装平面预留了统一的基准孔位，上层的抬升机构、机械手、收集装置都可以以框体上平面为装配基准搭建，保证整机重心落在四轮支撑的投影区域中心，避免高速急转时出现侧翻风险。框体中空区域的净空尺寸经过校核，既能够容纳变速箱、电机、走线槽的布置空间，也能给赛事专用的游戏道具穿过预留通道，比如需要将球体从底盘下方传递到上层举升机构时，中空框体不会形成结构干涉。

结构设计阶段特意把受力路径做了连续化处理：四根梁的拼接位置采用角件加强+螺栓跨接的方式，让轮组受到的地面冲击、对抗产生的侧向撞击都能沿着梁体完整传递到整个框架，不会在拼接节点处形成应力集中。梁体上的所有安装孔位都做了边距校核，孔边缘到梁侧壁的距离满足型材的最小壁厚要求，反复拆装螺栓也不会出现孔位撕裂的问题。线路布置上，梁体侧面的孔位可直接绑定扎带固定电机线、传感器线，所有走线沿梁体内侧排布，完全隐藏在框体轮廓内部，避免赛场跑动过程中线路被剐蹭扯断。这套底盘构型的通用性极强，不管后续赛季更换什么样的上层任务机构，底层行走框架都可以直接复用，仅需调整局部支座的安装位置即可完成适配，是竞赛机器人研发里非常典型的高复用率基础平台设计。
