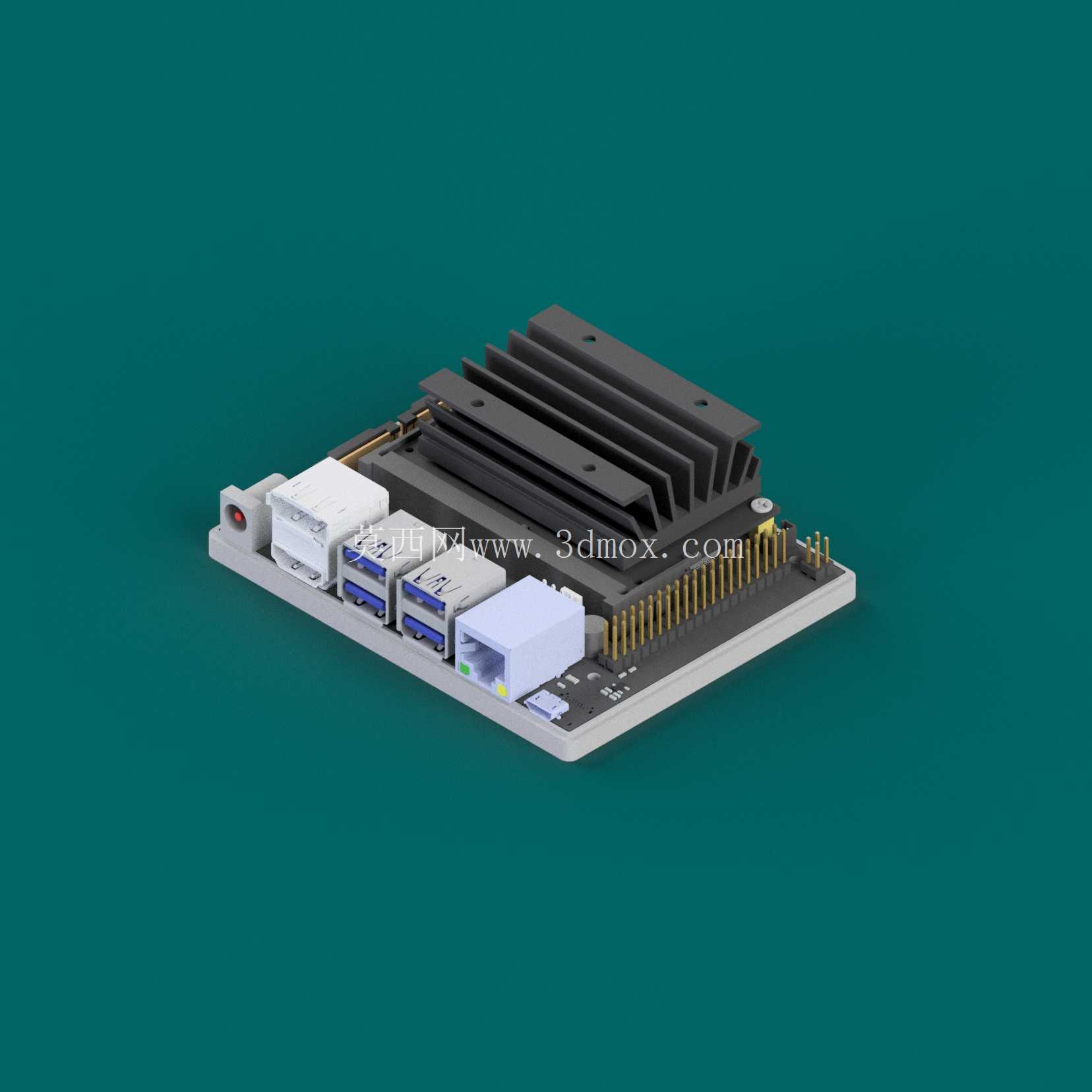

微雪JETSON NANO开发板配套承载底壳

在边缘计算硬件部署的实际工程场景中，开发板的承载固定结构往往是容易被忽略却直接影响设备运行稳定性的关键部件，这款适配微雪JETSON NANO开发套件的底壳，正是针对嵌入式AI开发场景下的硬件安装、外设扩展、散热适配需求做的针对性结构设计。从实际落地场景来看，这类底壳主要服务于边缘端AI推理设备的快速搭建，不管是小型智能视觉检测工位的主控单元、移动机器人的机载计算模块，还是教学实验场景下的开发实训平台，都需要可靠的承载结构来固定核心开发板，避免排线拉扯、板件形变、接口对位偏差带来的硬件故障。

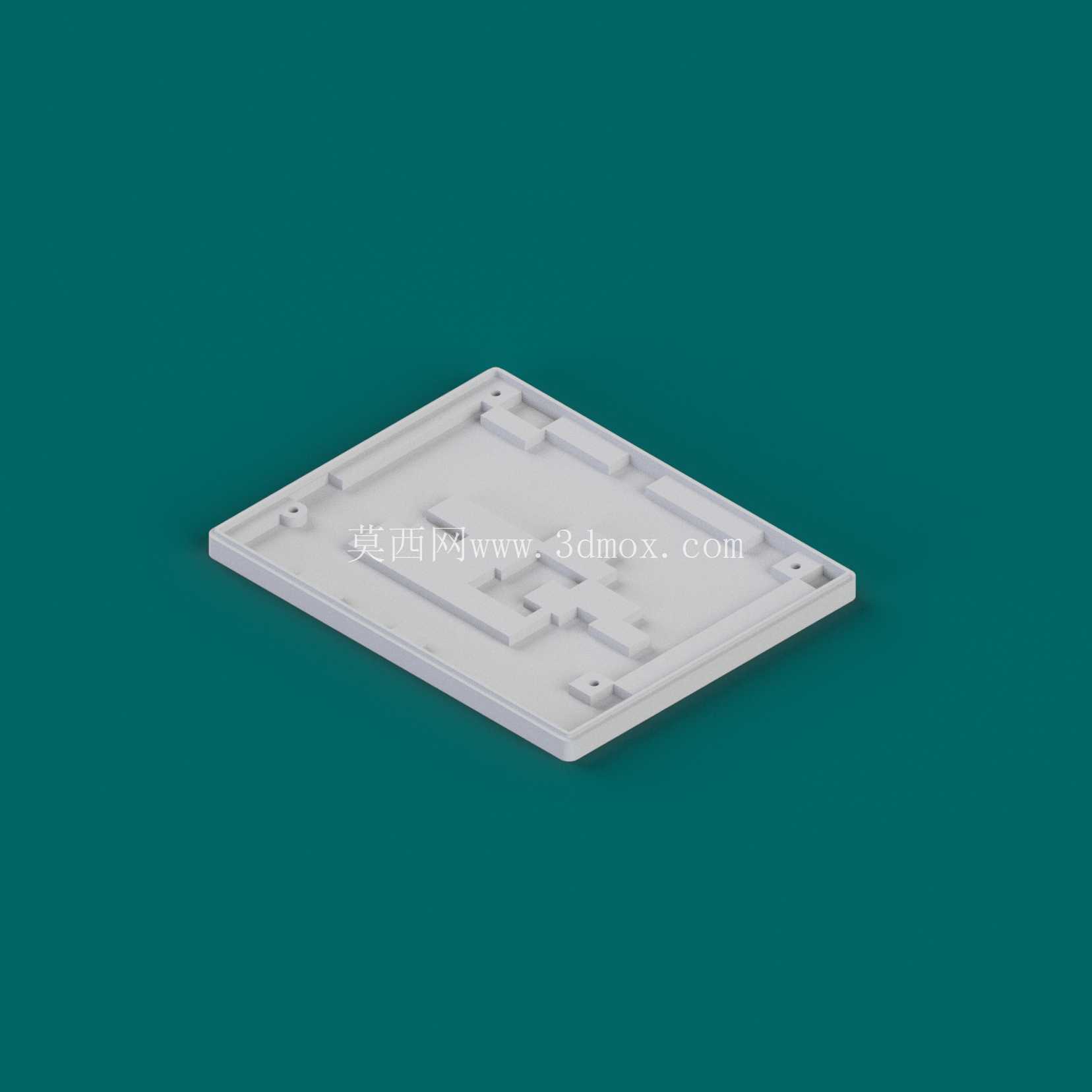

从功能特性上看，这款底壳完全匹配JETSON-IO-BASE-A Rev2版本载板的安装孔位，在设计阶段就完成了实装适配验证，所有对外接口的开孔位置都和载板上的USB3.0、以太网、HDMI、GPIO排针等接口精准对位，不需要额外打磨修配就能完成板件的装入固定。底壳的边缘做了限位凸台设计，装入载板后不会出现横向窜动，对应散热模组的位置预留了足够的避让空间，不管是原装的被动散热片还是后续改装的主动散热风扇，都不会和底壳结构产生干涉，保证散热风道的通畅，避免高负载运行时因为散热空间不足导致的核心降频。

设计思路上，这款底壳没有做多余的装饰性结构，完全围绕工程实用性展开：底部预留了通用的安装孔位，可以直接固定在铝型材机架、设备内壁或者小型移动平台的安装面上，不需要额外做转接件；接口位置的开孔边缘做了微小的倒角处理，插拔外设的时候不会刮伤线材外皮，也不会因为开孔边缘的毛刺卡住接头；对应载板上的状态指示灯位置做了透光避让，不需要拆开壳体就能直观观察设备的供电、运行状态。考虑到个人开发者和小批量项目的加工便利性，这款结构完全适配桌面级FDM3D打印机的加工要求，用常规的PLA、PETG耗材就能完成打印，打印时不需要添加支撑结构，所有结构特征都沿着打印方向做了拔模角度优化，打印完成后只需要简单去除毛边就能直接投入使用，不需要二次机加工。

从安装边界尺寸来看，底壳的整体轮廓完全贴合载板的外沿尺寸，没有额外向外突出的结构，整体占用空间和裸板基本一致，不会因为加装壳体导致设备整体体积变大，对于空间受限的嵌入式部署场景非常友好。底壳的壁厚做了均衡设计，既保证了足够的结构强度，在日常搬运、拆装外设的时候不会因为受力出现开裂，也不会因为壁厚过大导致打印时间过长、耗材成本升高。对应载板底部的焊盘位置，底壳内部做了微小的凸点支撑，既可以把板件抬离壳底一定距离，避免焊盘直接接触壳体造成短路，也能在螺丝固定的时候让板件受力均匀，不会因为锁紧螺丝导致PCB板出现弯曲形变。在实际装机测试中，这款底壳可以承受常规的震动工况，在移动机器人平台上连续运行时，不会因为设备震动导致螺丝松动、板件移位，所有外接接口的插拔寿命也和裸板状态保持一致，不会因为壳体的限位偏差导致接头插拔时受力不均损坏板载接口。
