双工位四枪焊接工作站结构设计

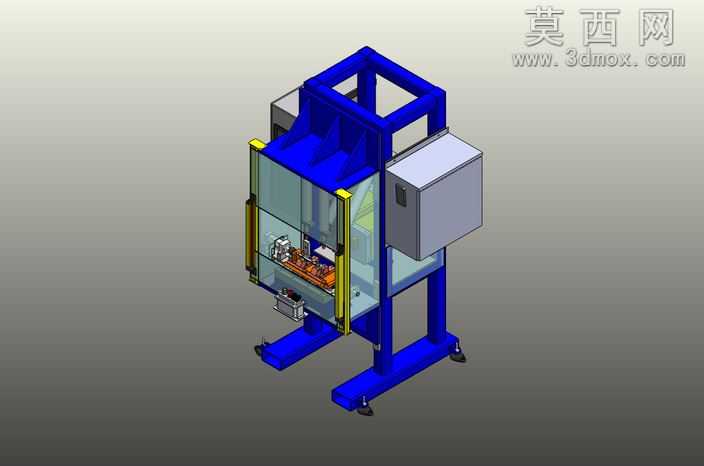

本作品为双工位四枪焊接工作站的三维设计模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了设备的装配关系与结构细节。模型整体采用立式框架式主体结构，底部设置带脚轮的支撑底座，兼顾设备的移动灵活性与放置稳定性，主体框架采用方管拼接的焊接式机架结构，建模时对机架的拼接焊缝、安装孔位、加强筋结构都做了精细化还原，保证结构强度的设计逻辑清晰可辨。设备正面设置透明防护观察窗，搭配黄色安全警示边框，既可以在焊接作业时阻隔弧光与焊渣飞溅，保护操作人员安全，也便于实时观察内部焊接作业状态；侧面集成独立的电气控制箱体，建模时还原了箱体的门锁、散热槽、接线端口等细节结构，符合工业电气设备的设计规范。内部核心为双工位转位工作台，可实现两个工位的交替切换，在一个工位完成焊接作业的同时，操作人员可在另一个工位完成工件上下料，大幅提升焊接作业的生产效率；四组焊枪的安装支架可实现多维度位置调节，适配不同规格工件的焊接需求，建模时还原了调节机构的导轨、锁紧手柄、安装法兰等细节，可清晰看到焊枪的排布逻辑与调节行程设计。渲染阶段采用工业级写实材质配置，主体机架赋予蓝色金属烤漆材质，还原工业设备常用的外观涂装质感；防护窗赋予半透明钢化玻璃材质，带有轻微的环境反射效果；金属结构件根据功能不同分别赋予哑光不锈钢、镀锌钢板、黑色阳极氧化等不同材质，区分不同部件的材质属性；脚轮采用黑色橡胶与金属支架的组合材质，电气箱体采用浅灰色冷轧板烤漆材质，整体渲染效果真实还原设备的实际外观质感。设计思路围绕自动化焊接作业的实际需求展开，通过双工位转位设计消除上下料的等待时间，四枪同时焊接可大幅缩短单工件的焊接时长，封闭式防护结构满足焊接作业的安全防护要求，整体结构紧凑，占地面积小，可直接集成到自动化生产线中使用，模型完整保留了各零部件的装配约束关系，可直接用于工程出图、运动仿真、方案展示等场景。
