立式旋转冲压件焊接工装夹具设计

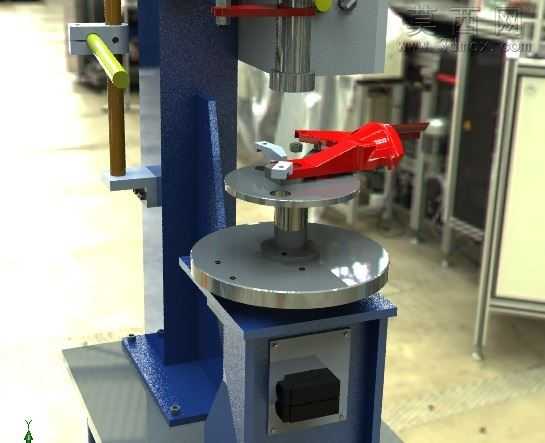

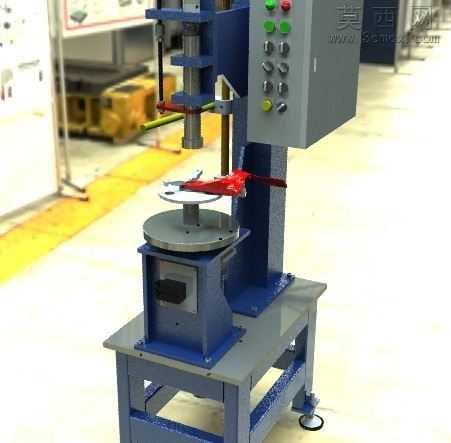

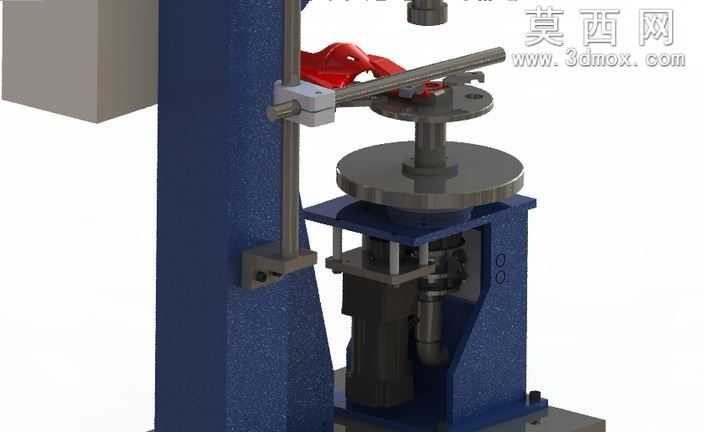

本作品为针对冲压件焊接工序设计的立式旋转式焊接工装，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处连接结构、运动部件都做了干涉校验，确保各组件装配无错位、运动无卡滞。模型渲染阶段采用工业设备写实材质方案，机架主体赋予哑光蓝色金属漆材质，还原工业焊接设备常用的漆面质感，工作台面赋予拉丝不锈钢材质，控制面板区域做了哑光灰塑料与彩色按钮的材质区分，脚轮部分采用橡胶与金属支架的复合材质，整体渲染效果贴近车间实际设备的视觉观感，光影设置采用车间顶光加局部补光的方案，清晰展现设备各部分结构细节。结构设计上，设备采用立式框架布局，底部为带脚轮的方管焊接机架，兼顾放置稳定性与工位移动灵活性，机架上方设置可水平旋转的圆形工作台，工作台配套跳汰式夹紧机构，可快速完成待焊接冲压件的定位装夹，夹紧操作便捷省力，能够有效避免焊接过程中工件移位；立柱部分集成了垂直导向的压合机构，可配合旋转工作台完成不同角度位置的焊缝焊接作业，侧置的控制箱集成了设备启停、旋转调速、压头动作控制的全部按钮与开关，布线走向在建模中做了合理规划，隐藏于机架与立柱内部，避免焊接飞溅损坏线路。设计思路围绕小尺寸冲压件的环缝焊接需求展开，通过旋转工作台带动工件回转，替代传统人工翻转工件的作业方式，搭配专用定位夹具保证工件装夹精度，既能够降低焊接作业的劳动强度，也能有效提升焊缝成型的一致性，减少焊接变形，整套工装结构紧凑，操作逻辑符合一线焊接作业人员的操作习惯，可直接适配常规车间的焊接工位布置，无需额外改造场地即可投入使用。建模过程中对所有标准件都做了参数化还原，包括紧固螺丝、调节脚轮、控制按钮等部件均按实际选型尺寸建模，保证模型可直接用于工程出图、方案展示以及后续的加工生产参考。
