GM2230型摩托减速电机结构设计

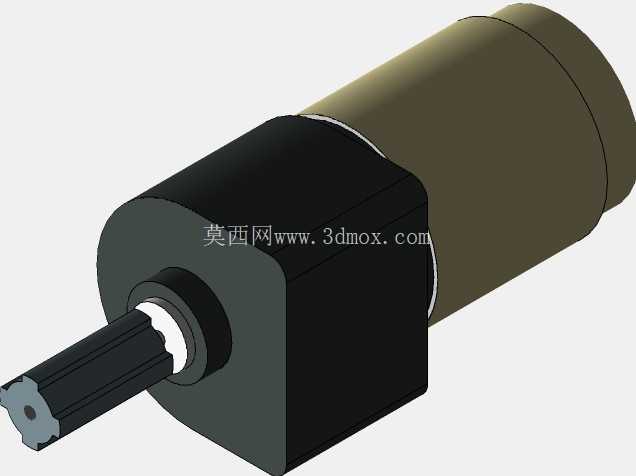

这款GM2230减速单元主要适配小排量摩托的附属动力输出场景，常见于小型电动摩托的动力传动链路、燃油摩托的辅助电控执行机构动力端，比如部分改装车型的电动风门驱动、小型边箱电动锁止机构的动力输出，也可适配低速代步四轮车的微型动力传输节点。从结构来看，整机采用同轴直出布局，电机段与减速箱段采用止口配合定位，输出轴端做了扁位与花键结合的结构，既可以传递额定扭矩，也能避免配套安装的传动轮出现周向打滑，输出轴根部的轴肩做了圆角过渡，减少应力集中带来的断轴风险，适配长期往复启停的工况。

设计阶段优先考虑了安装边界的适配性，整机圆柱段外径控制在22mm区间，减速箱端方形安装座的边长与电机段外径匹配，安装孔位采用对角布置的内螺纹孔，不需要额外的转接法兰就可以直接固定在安装基面，减少配套结构的设计冗余。减速段采用行星齿轮传动结构，内齿圈与减速箱外壳做一体化设计，减少零件数量的同时提升了传动刚性，太阳轮直接与电机转子轴过盈配合，省去了额外的联轴器结构，缩小了整机轴向尺寸，输出端的行星架直接与输出轴一体加工，避免了装配间隙带来的传动回差。

实际应用中，这款减速单元的额定输出转速适配低速大扭矩的需求，电机端的高速转动经过三级行星轮减速后，输出端转速控制在百转每分区间，能够直接驱动小负载的执行机构，不需要额外增加减速轮组。外壳采用机加工铝合金与工程塑料结合的材质，电机段的金属外壳可以兼顾散热需求，减速箱段的高强度工程塑料外壳能够降低整机重量，同时减少齿轮传动的噪音传递，适配摩托类产品对重量与NVH的平衡要求。输出轴的伸出长度做了严格控制，既能够满足配套传动件的安装深度要求，也不会因为轴伸过长带来径向跳动超标的问题，轴端的中心孔做了定位工艺设计，装配时可以以此为基准做动平衡校准，提升高速运转时的稳定性。

从选型适配角度来看，这款结构的安装定位基准统一，减速箱端面与输出轴的垂直度控制在0.02mm以内，安装后输出轴的径向跳动可以控制在0.03mm以内，适配对传动精度有一定要求的执行场景。整机的密封结构采用径向密封圈布置在输出轴与端盖的配合位置，能够阻挡日常骑行中的泥水、灰尘进入减速箱内部，提升户外使用的可靠性，齿轮组采用润滑脂终身润滑设计，不需要后期定期维护注油，降低使用成本。电机端的接线端布置在尾端平面，预留的焊盘尺寸足够适配不同线径的电源线，接线后可以通过热缩管或者端盖做绝缘防护，避免骑行过程中的震动导致接线松脱。

在结构建模过程中，所有配合面都做了公差匹配设计，止口配合采用H7/h6的间隙配合，既能够保证装配时的同轴度，也不会因为公差过紧导致装配困难，齿轮的模数根据额定输出扭矩做了匹配计算，齿面做了硬化处理，能够承受额定负载下的长期运转，不会出现早期打齿的问题。整机的重心落在安装座的中心位置，固定后不会因为重心偏移带来额外的震动负载，适配摩托类产品长期处于震动工况的使用环境，所有螺纹孔都做了足够的啮合长度，避免震动导致的固定螺丝滑牙。
