小型化外置医疗伺服执行机构结构设计

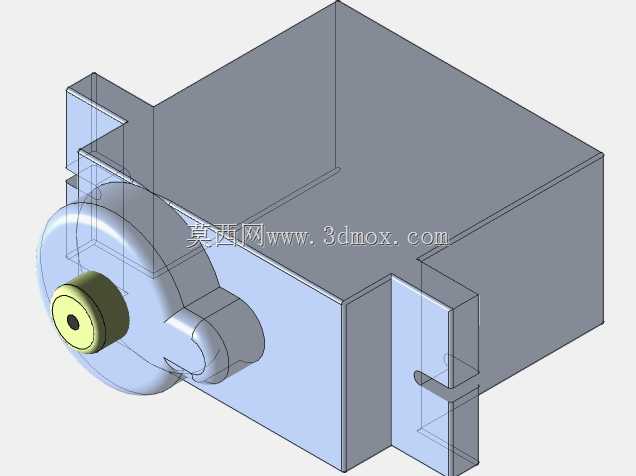

在便携医疗设备、穿戴式康复辅具、小型体外诊疗装置的研发场景中，驱动单元的体积冗余往往是整机轻量化落地的核心阻碍，这款小型化外置伺服驱动结构，正是针对这类对安装空间有严苛限制的医疗场景做的定向结构优化。不同于常规内嵌式伺服的布局逻辑，该结构将驱动输出端与主体壳体做了侧置排布，输出轴端采用带定位凸台的轴头设计，可直接与负载端的传动摇臂、连杆做同轴配合，省去额外的联轴器转接结构，进一步压缩传动链路的轴向占用空间。壳体部分采用一体化的盒式结构设计，侧边预留带卡扣定位的安装耳，安装耳上的定位槽可直接卡入设备机架的预设导轨位，不需要额外设计定制安装支架，安装边界的容错空间控制在0.2mm以内，既可以适配快速拆装的便携设备结构，也能满足固定安装类医疗设备的装配精度要求。从功能特性来看，该结构的输出端做了径向密封的预留槽位，可适配常规的O型密封圈，满足体外医疗设备日常清洁消毒时的防泼溅要求，壳体内部的腔体预留了驱动电路板、减速齿轮组、位置检测元件的安装位，各腔体之间做了分隔筋设计，避免传动齿轮的润滑脂溢出污染电路区域。设计过程中优先平衡了输出扭矩与体积的矛盾，将减速级的排布从传统的轴向叠放改为侧向平铺，让整体壳体的厚度控制在极小范围内，可直接嵌入设备的外壳夹层中，不会额外占用设备的内部功能腔体空间。实际选型适配时，该结构可直接匹配小扭矩的角度控制场景，比如康复辅具的关节角度调节、体外给药装置的泵体驱动、便携检测设备的样本台换位，这类场景不需要大扭矩输出，但对驱动单元的体积、安装便捷性、运行稳定性有较高要求。结构的输出轴中心与安装耳的定位面做了严格的形位公差约束，装配后输出轴的径向跳动可控制在极小范围内，避免带载运行时出现传动卡顿、角度偏差超标的问题，壳体的边角处全部做了圆角过渡处理，符合医疗设备的外观安全要求，不会出现尖锐棱角划伤操作人员或患者的情况。
