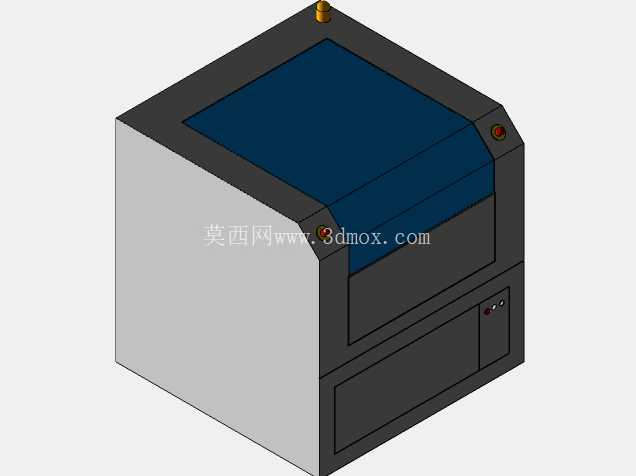

LPKF激光钢网切割设备三维结构模型

　　在SMT电子组装产线的前端制程中，钢网切割质量直接决定锡膏印刷的精度，进而影响整线贴片良率，这款激光钢网切割设备的三维结构，完全围绕车间实际使用场景做了细节还原。从设备整体布局来看，采用一体化封闭式柜体设计，主体框架采用方通焊接后做整体时效处理的结构思路，避免长期运行过程中因激光头高速移动产生的振动导致框架形变，影响切割精度。设备上半部分的深蓝色防护舱盖采用内嵌式滑轨安装，既可以在加工过程中完全遮挡激光光路，避免激光外泄造成人员伤害，又能在更换钢网基材、做日常维护时顺畅向上翻开，操作开口覆盖整个加工幅面，操作人员无需探身即可完成整幅钢网的装夹定位。

　　设备正面右下角设置了独立的电气控制舱，将急停按钮、状态指示灯、电源开关集中布置在操作人员站立时伸手可及的高度，日常开机、紧急停机操作无需绕到设备侧方，符合产线设备的人机工程设计要求。顶部的排气接口直接对接车间废气处理管路，激光切割钢网过程中产生的金属烟尘可以第一时间被抽走，不会在舱内沉积污染光学镜片，也避免烟尘扩散到车间环境中。从安装边界来看，设备底部为整面平整的安装底座，不需要额外做预埋地基，只要车间地面平整度满足每米误差不超过2mm的要求，直接放置调平后即可接电接气投入使用，设备后侧预留了150mm的走线走管空间，方便对接车间的供电、压缩空气以及排风管路，不会出现管路弯折挤压的问题。

　　设备的加工幅面完全覆盖常规SMT钢网的标准尺寸，内部的激光运动模组采用龙门式双驱结构，X轴和Y轴的导轨都做了全封闭防尘处理，适配电子加工车间多浮尘的环境，减少日常维护的频次。在结构设计过程中，将激光发生器、运动控制卡、电源模块等核心部件都布置在柜体下半部分的独立舱室，和上部加工舱做物理分隔，一方面可以降低上部加工舱的重量，让舱盖开合更轻便，另一方面也能让核心电气部件远离加工区域的烟尘和振动，延长部件使用寿命。设备正面的操作观察窗采用深色防激光玻璃，加工过程中操作人员可以直接观察内部切割状态，不需要额外佩戴防护眼镜，同时玻璃和舱体之间做了密封胶条处理，避免烟尘从观察窗缝隙溢出。

　　从实际产线适配性来看，这款设备的整体占地面积和车间常用的立式柜式设备相当，可以直接嵌入现有SMT产线的钢网制备工位，不需要对现有车间布局做大幅调整，设备的进出料高度和常规钢网存放架的取放高度匹配，操作人员拿取钢网基材和成品时不需要过度弯腰或者抬手，降低长时间操作的疲劳感。在细节结构上，设备边角都做了圆弧过渡处理，避免操作人员在车间走动、搬运物料时被尖锐边角磕碰，柜体下部预留了叉车孔位，设备转场移动时可以直接用叉车搬运，不需要额外吊装，适配电子制造车间频繁调整产线布局的需求。整个模型完整还原了设备的外部安装接口、操作部件位置、舱门开合结构，不管是做产线布局仿真、设备安装前期的空间规划，还是做同类设备的结构参考设计，都可以直接提取对应的尺寸边界和结构特征，不需要再额外查找设备的外部轮廓参数。
