便携式舵机一致性检测调试装置结构设计

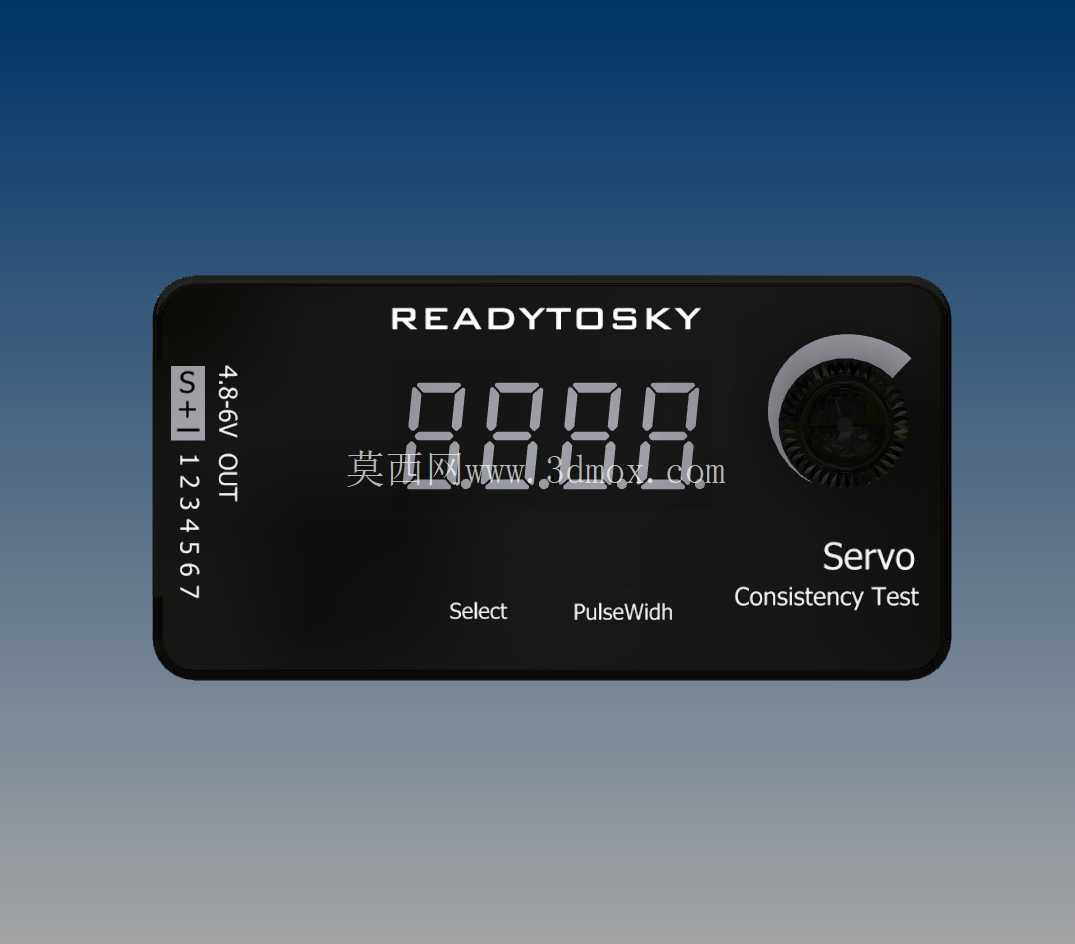

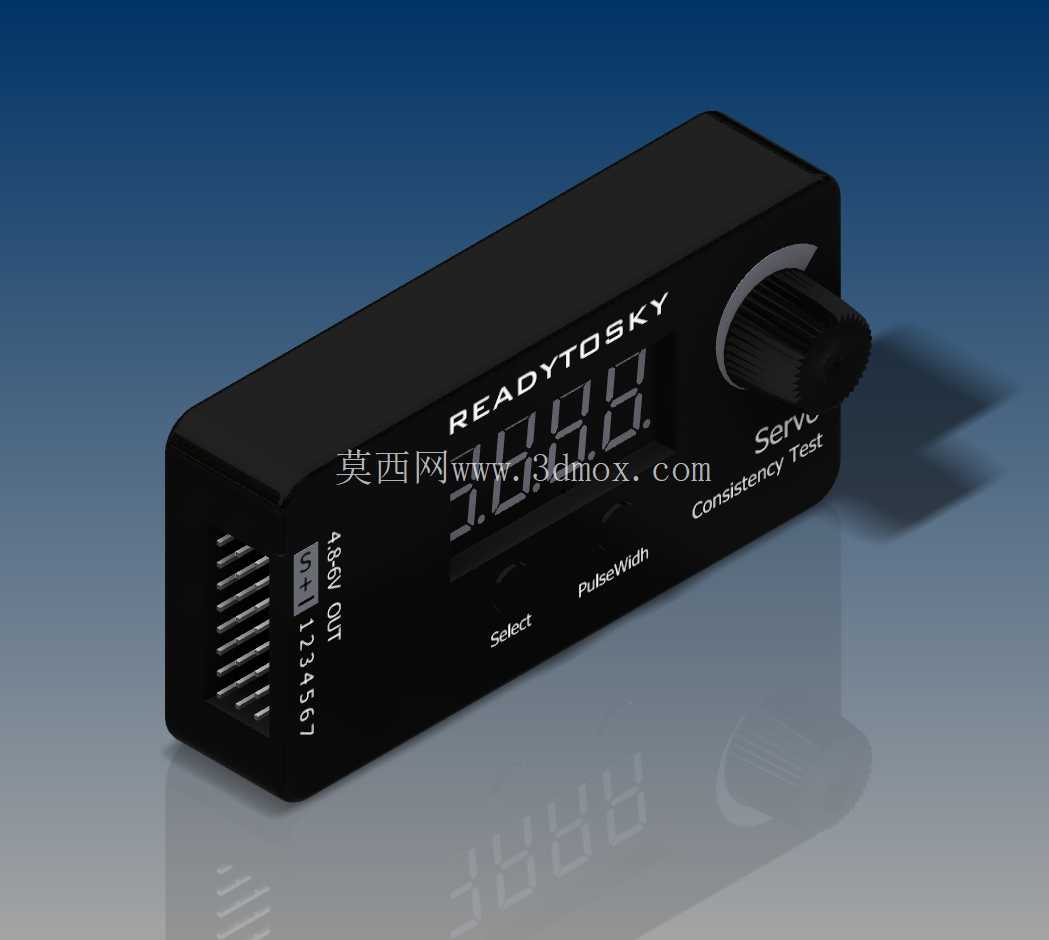

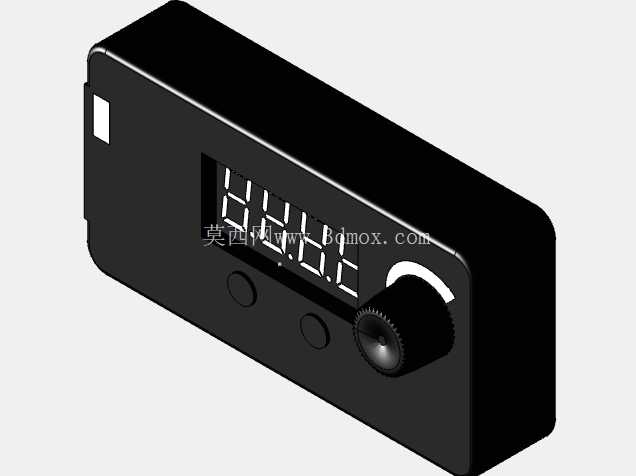

　　在航模装配、小型机器人关节调试、无人机舵面校准这类需要精准匹配舵机中位、行程参数的场景里，这类手持伺服测试仪是一线调试人员随身配备的常用工具，不需要额外连接接收机、飞控或者上位机，就能独立完成舵机的基础性能校验，比整套系统搭起来再排查问题效率高很多。从结构设计来看，整机采用长条式一体化注塑壳体，边角做了圆弧过渡处理，单手握持时的贴合度很好，不会因为边缘硌手影响长时间调试操作，壳体侧面预留的多组散热格栅，刚好对应内部驱动电路的发热区域，在持续输出舵机控制信号、带载测试的工况下，能避免内部热量堆积导致的元器件参数漂移，保证输出脉冲宽度的稳定性。正面布局完全按照调试操作的动线排布，最上方是三位高亮数码管，实时显示当前输出的脉冲宽度数值，不管是室内工作台还是外场强光环境下，都能快速读取参数，不需要凑近辨认；数码管下方的两个功能按键，一个负责模式切换，可在中位检测、行程扫动、手动调速三个常用模式间快速跳转，另一个配合侧边的旋钮做参数微调，旋钮表面做了防滑齿纹结构，转动时的阻尼感均匀，单手就能完成精准的脉宽调节，不会出现调参时的跳变问题。

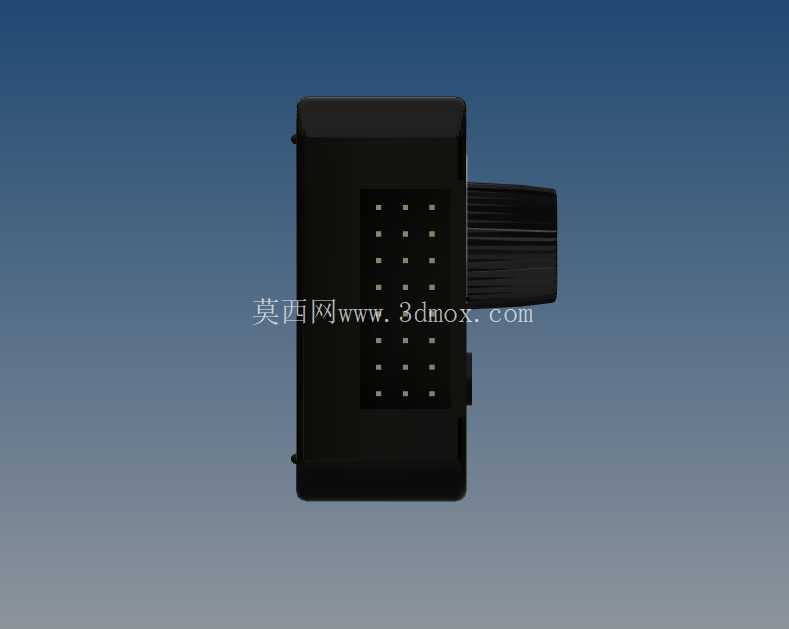

　　壳体端部的接口区域做了防反插的结构限位，舵机插头插入时不需要反复确认线序，接口旁丝印的通道编号清晰对应不同输出通道，最多可同时连接7路舵机做同步一致性测试，在多舵机联动的航模舵面、机器人关节组调试场景下，能快速筛选出响应速度、中位偏差不一致的个体，避免装机后出现舵面不同步、关节动作卡滞的问题。从安装边界来看，整机长度控制在单手握持的舒适区间，宽度不超过普通成年人的掌宽，厚度刚好能放进工具包的侧袋，不需要额外预留专用的收纳空间，壳体背部做了轻微的防滑纹理，外场调试时即使手心出汗也不会轻易滑落。

　　设计时特意将重量控制在较低水平，长时间举着对接舵机做测试也不会产生手部疲劳，所有操作控件都布置在正面和右侧拇指可及的区域，调试时不需要换手或者调整握持姿势就能完成全部操作。内部结构采用电路板与壳体定位柱直接固定的方式，没有多余的连接支架，既压缩了整机厚度，也提升了抗摔性能，日常使用中不小心从工作台高度掉落，也不会出现内部元器件松动、接口脱焊的问题。输出接口的焊盘位置做了加厚铜箔处理，频繁插拔舵机插头也不会造成焊盘脱落，适合调试现场高频次的使用需求。

　　数码管的显示角度做了倾斜优化，握持时视线刚好垂直于显示面，不需要刻意调整手腕角度就能看清数值，旋钮的转动行程与脉宽调节范围做了线性匹配，从最小脉宽到最大脉宽的转动圈数设置合理，既不会因为转动行程太短导致微调精度不足，也不会因为行程太长需要反复转动影响调试效率。壳体表面的丝印标识采用耐磨油墨印刷，长期使用摩擦也不会出现标识模糊的问题，每个功能区域的标识都对应明确，新手拿到设备也能快速对应功能，不需要反复查阅说明。在实际使用场景中，这类设备既可以在装机前完成所有舵机的预筛选，把中位偏差、行程范围不一致的舵机提前分拣出来配对使用，也可以在装机后不拆舵机的情况下，直接连接测试仪做舵面行程校准，调整舵机的中立位置，避免飞控参数调整时出现舵面偏移的问题，对于小型自动化设备里用到的微型舵机、微型伺服部件，也能通过这个测试仪快速判断部件是否正常工作，排查是驱动信号问题还是舵机本身的故障，大幅减少现场调试的排查时间。
