带载物托盘轮式移动服务机器人结构

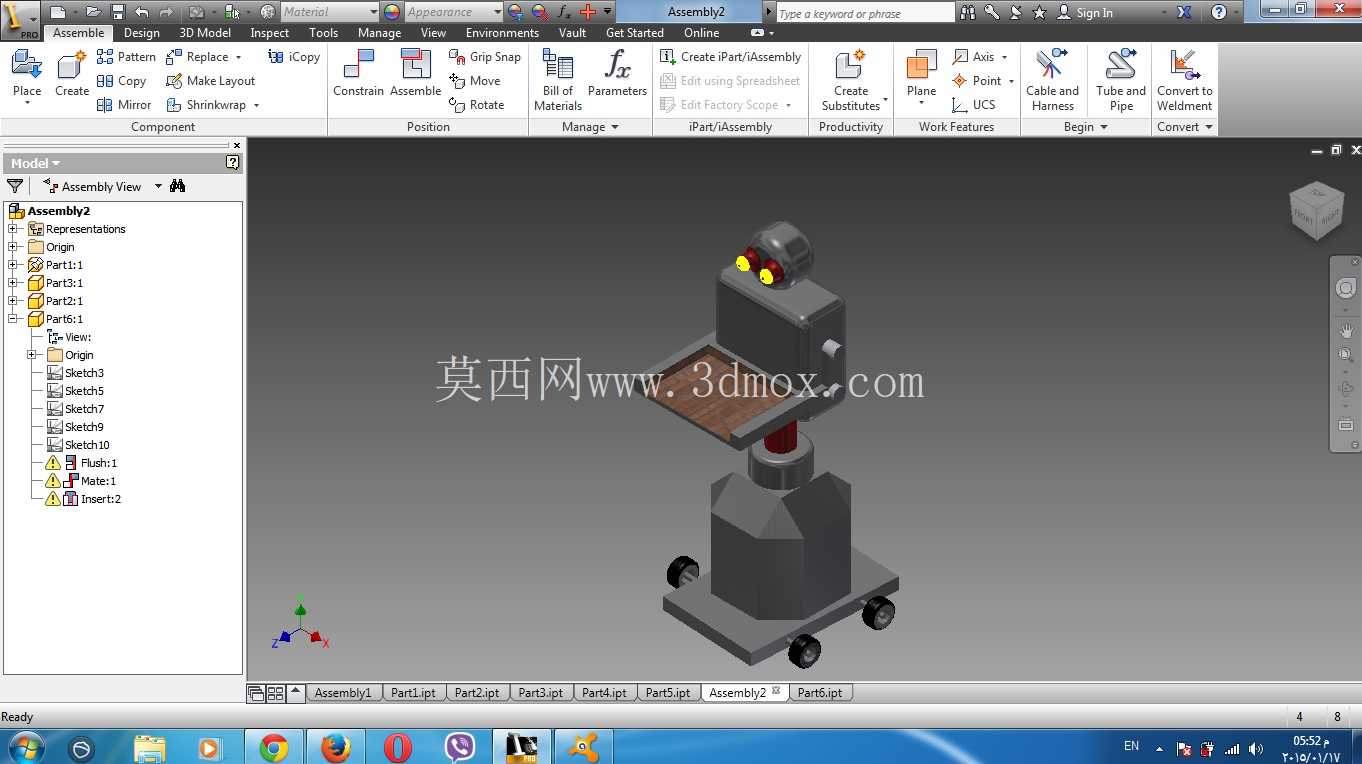

　　这款轮式移动服务机器人的结构设计，核心围绕室内场景下的轻载物料转运、定点巡检类需求展开，整体采用分层模块化的布局思路，从下到上依次划分为行走底盘单元、升降支撑单元、载物作业单元以及顶部传感单元，各单元之间通过标准法兰接口连接，既方便后期维护拆解，也能根据实际使用需求快速更换不同功能的作业模块。行走底盘采用矩形钢制焊接框架作为承载基体，底部四角布置四个带减震结构的万向脚轮，其中两个对角位置的脚轮集成驱动减速组件，可实现差速转向，最小转弯半径控制在0.3倍的底盘对角线长度范围内，能够轻松通过宽度不小于0.8m的室内通道，适配写字楼、实验室、轻型生产车间等多数平整硬化地面的通行需求；底盘框架内部预留了电池仓、控制模块安装位，四周做了圆弧倒角处理，避免移动过程中剐蹭周边障碍物，底盘整体离地间隙控制在35mm，既保证了通过性，也尽可能降低整机重心，提升移动过程中的稳定性。

　　升降支撑单元采用单柱式电动推杆结构，立柱采用方形铝合金型材加工而成，表面做硬质阳极氧化处理，提升耐磨性能，推杆的升降行程可根据实际作业高度需求调整，常规配置下升降范围为200mm到500mm，能够适配不同高度的接料台、操作台对接需求；立柱与底盘之间通过加强筋板连接，保证在载物状态下立柱不会出现侧向晃动，推杆顶端设置旋转连接座，可实现载物托盘±15°的角度微调，抵消地面不平整带来的托盘倾斜问题。

　　载物作业单元采用浅槽式托盘结构，托盘边缘设置15mm高的挡边，防止转运过程中放置的物料滑落，托盘表面粘贴防滑橡胶垫，增加与被承载物件之间的摩擦力，托盘额定承载重量为5kg，可满足文件、轻型工具、实验样品等小物件的转运需求；托盘与升降立柱之间采用快拆式连接结构，无需额外工具即可完成托盘的拆卸更换，可根据不同的作业场景更换为置物篮、机械爪安装座等不同功能的末端执行件。顶部传感单元集成了双目视觉传感器与状态指示灯，视觉传感器可实现前方障碍物识别、路径标识识别功能，为机器人的自主移动提供环境感知数据，状态指示灯采用红黄绿三色设计，可直观显示机器人当前的运行状态，正常移动时显示绿色，遇到障碍物暂停时显示黄色，故障状态下显示红色并伴随蜂鸣提示。

　　在设计过程中充分考虑了室内使用的安全需求，整机所有外露棱角均做R3以上的圆角处理，底盘四周布置接触式防撞条，一旦碰到障碍物会立即触发停机保护，移动速度设置为0.2m/s到0.8m/s可调，在人员密集区域可切换至低速模式，避免碰撞行人。整机的外形尺寸控制在长350mm、宽300mm、最低高度700mm、最高升起高度1000mm的范围内，能够顺利进入常规高度的办公桌下方、电梯轿厢等狭小空间，安装过程中无需对使用场景做额外改造，只要地面平整无明显凸起凹陷即可正常投入使用。结构建模过程中对所有运动部件都做了干涉检查，确保脚轮转动、推杆升降、托盘微调的全行程范围内不会出现部件剐蹭，所有标准件均采用市面通用规格，后期维护更换配件无需单独定制，有效降低全生命周期的使用成本。
