竞赛机器人狗牙式变速驱动底座结构

该驱动底座结构面向青少年机器人竞赛场景开发，核心适配FRC类赛事的对抗性作业需求，可直接作为轮式竞赛机器人的行走承载基体，在赛季前的备赛阶段可快速完成改装适配，无需从零开始搭建底盘传动架构。整套结构采用模块化布局思路，将传动单元、轮组安装位、上层承载框架的接口做了统一预留，淡季完成基础结构定型后，赛季阶段仅需根据当年赛事规则调整上层搭载的执行机构、传感器布局即可投入使用，大幅压缩备赛周期内的机械结构调试时长。

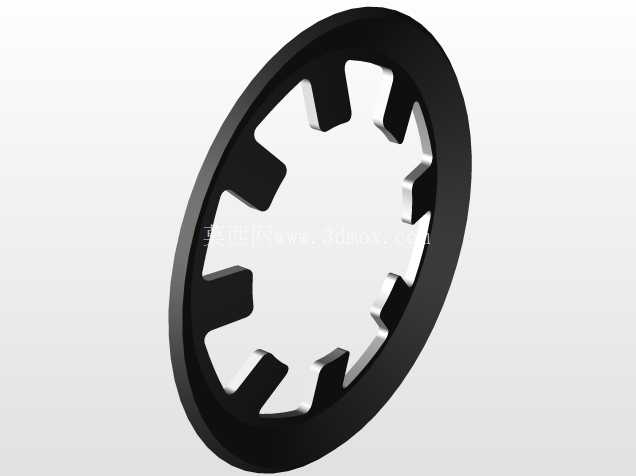

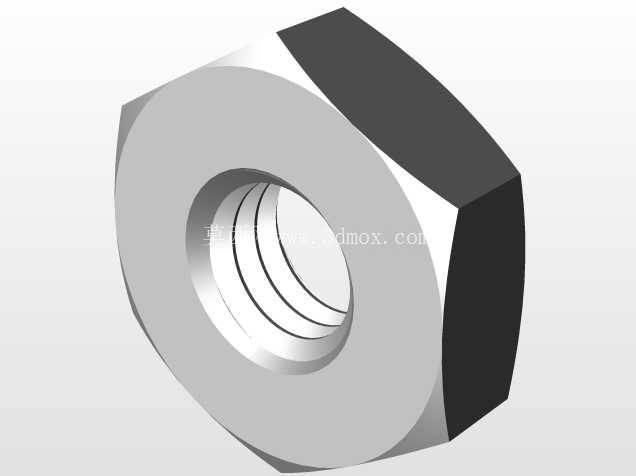

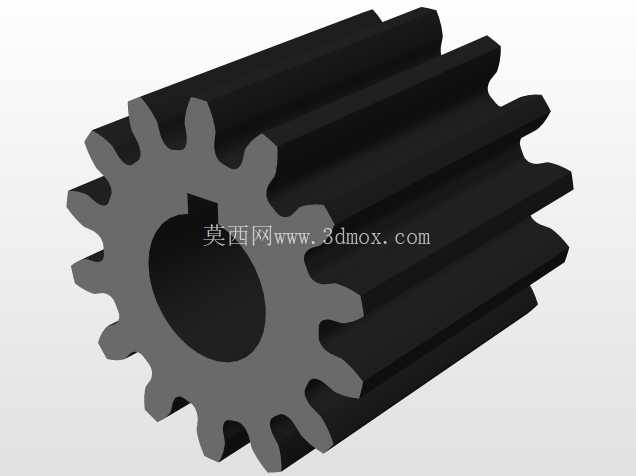

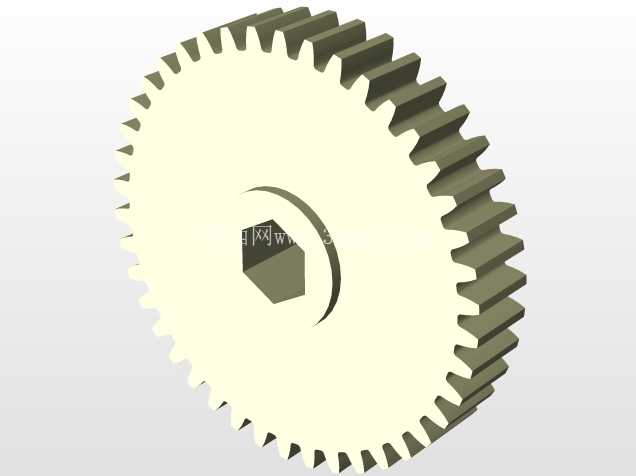

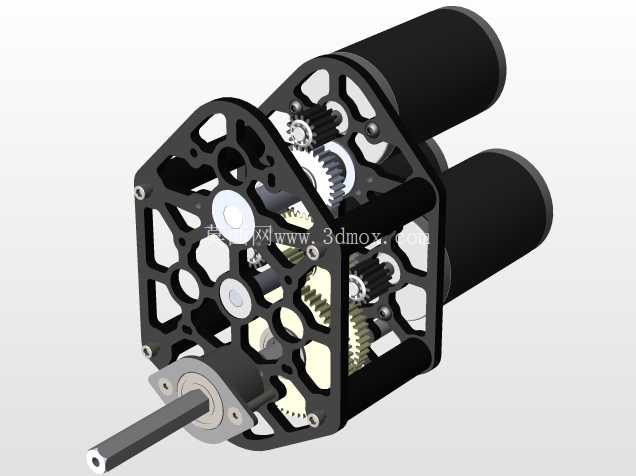

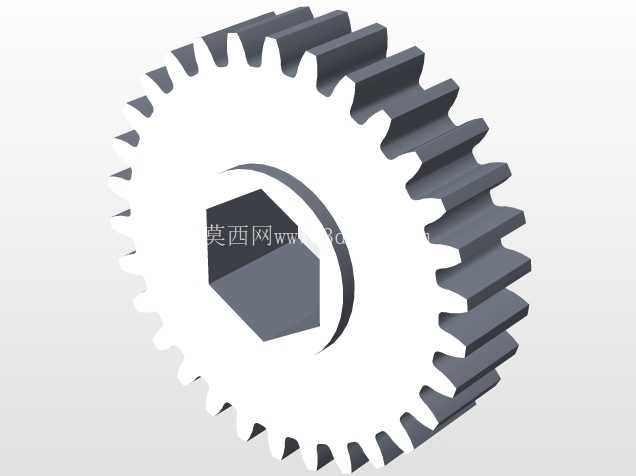

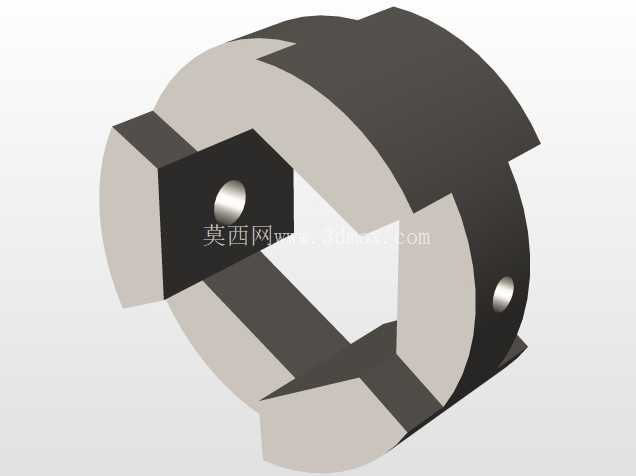

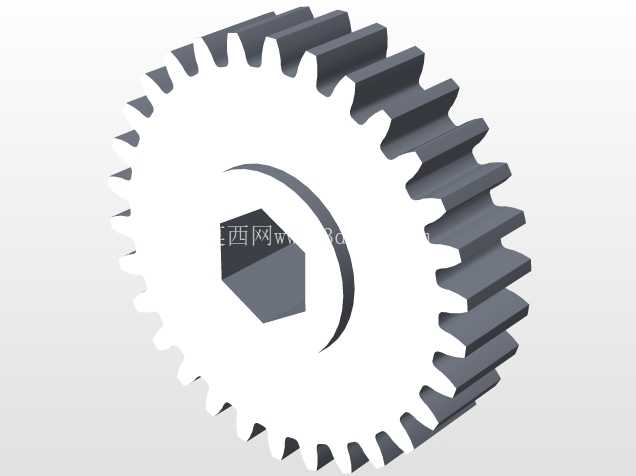

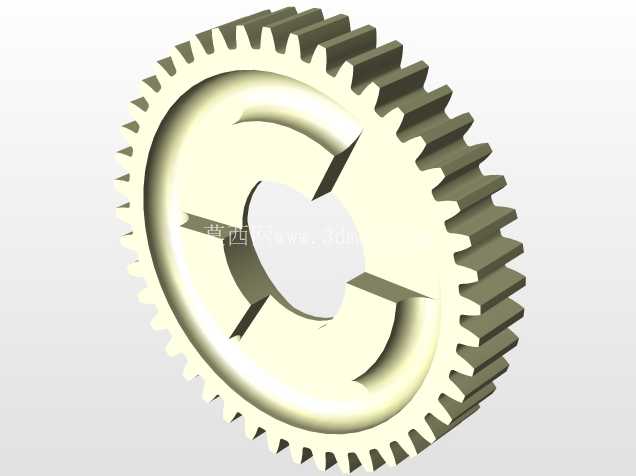

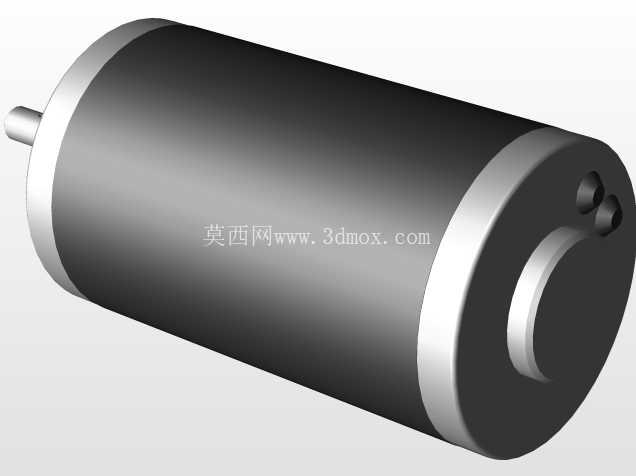

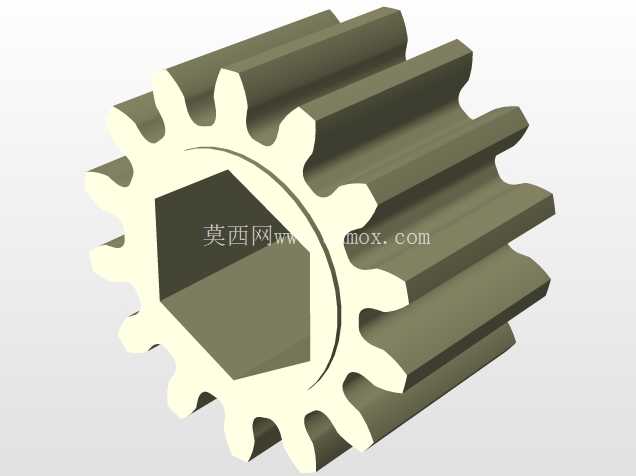

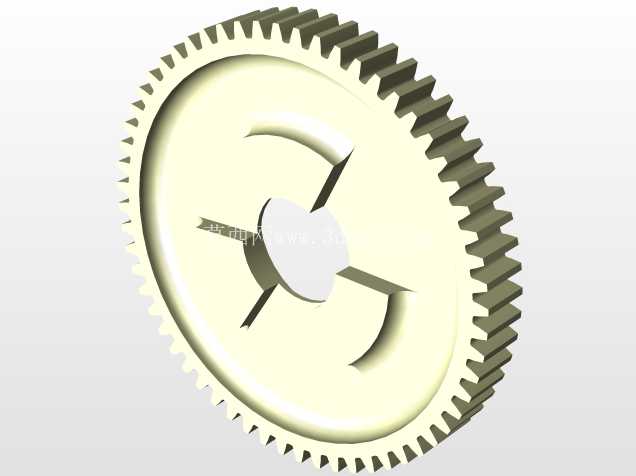

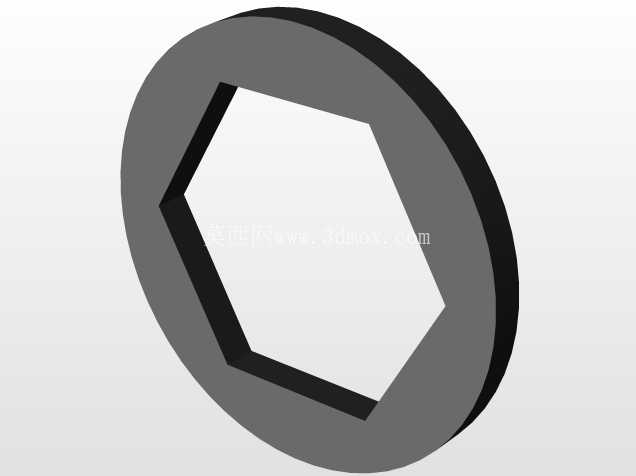

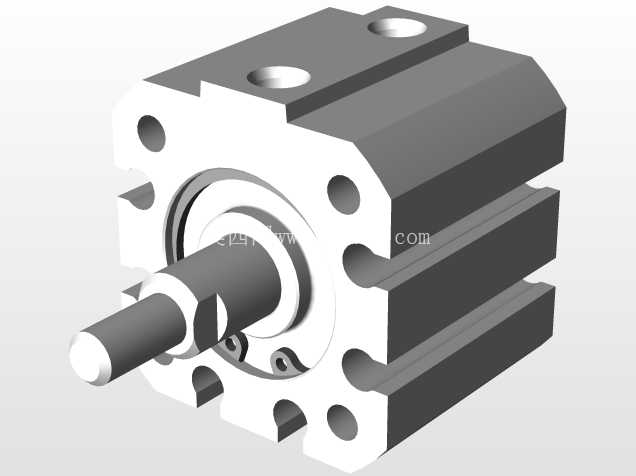

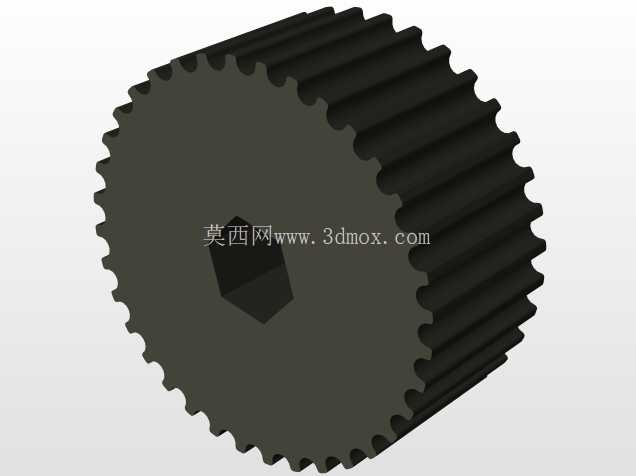

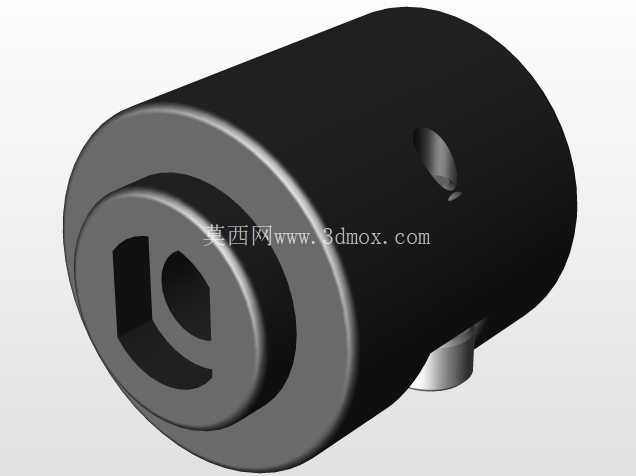

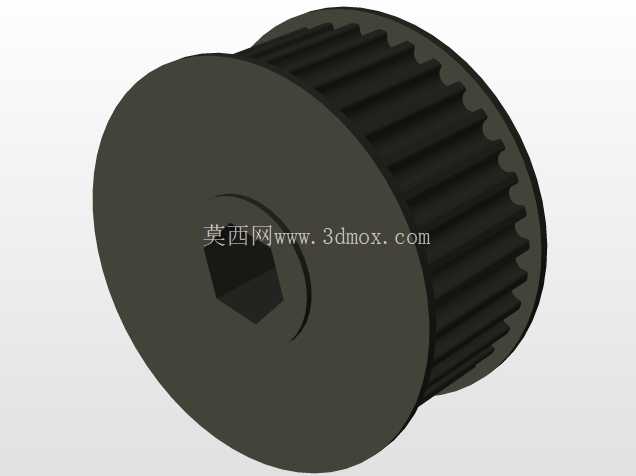

传动部分采用WCP 3 CIM狗牙式变速箱作为核心减速单元，这类变速箱在竞赛机器人领域应用广泛，狗牙式啮合结构相比普通同步带传动具备更高的扭矩传递效率，在机器人对抗过程中承受瞬时冲击载荷时不易出现跳齿、传动失效问题，可适配CIM规格的竞赛专用直流电机，输出扭矩可满足150磅级机器人的全向移动、冲撞对抗需求。变速箱的安装位做了沉孔定位设计，安装时无需额外做同轴度校准，依靠加工预留的定位止口即可保证电机输出轴与变速箱输入轴的同轴度，降低装配环节的精度要求，适配学生参赛团队的加工装配能力。

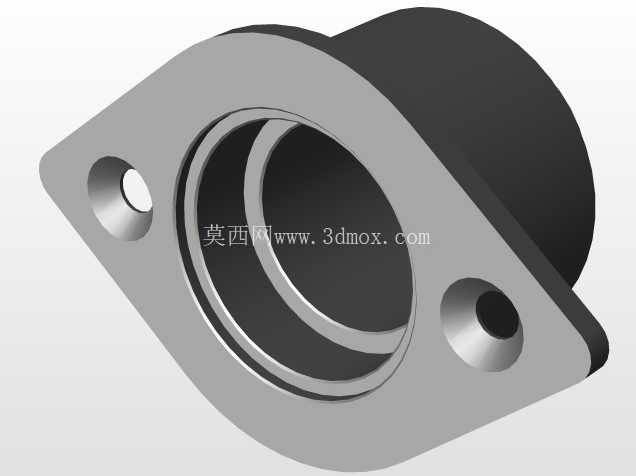

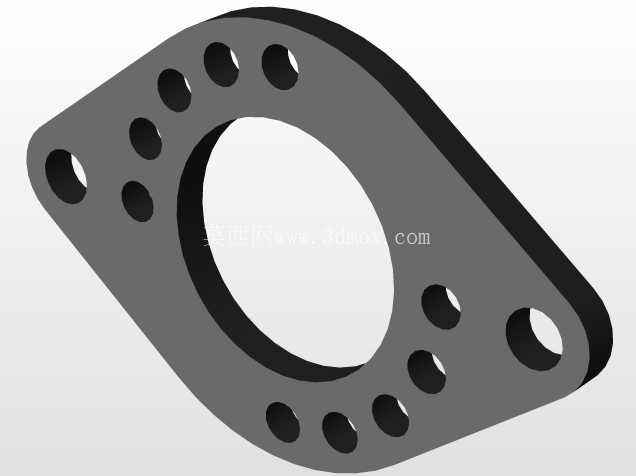

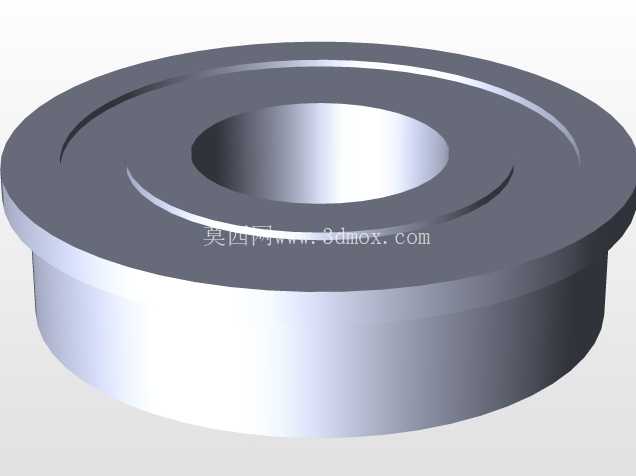

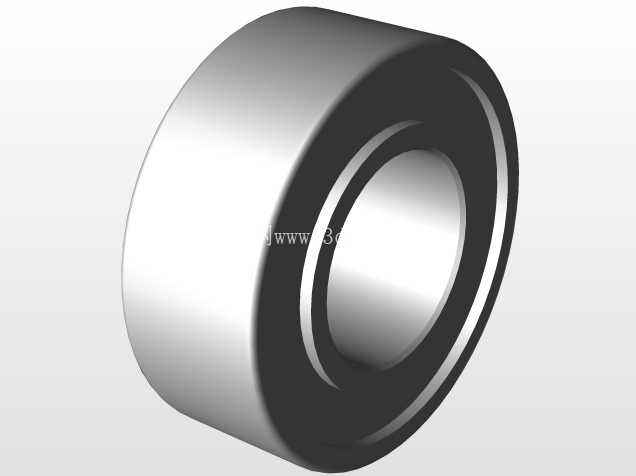

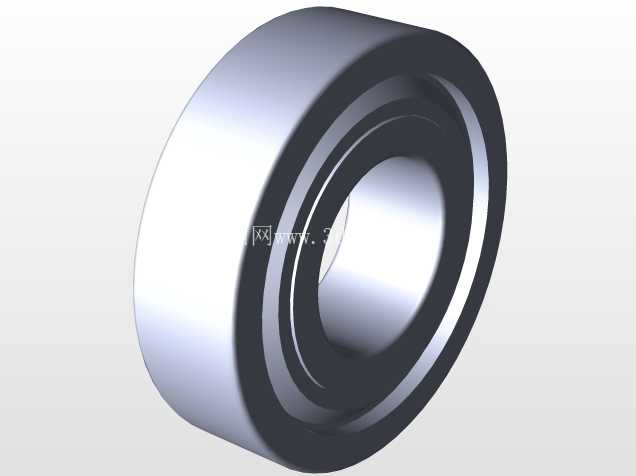

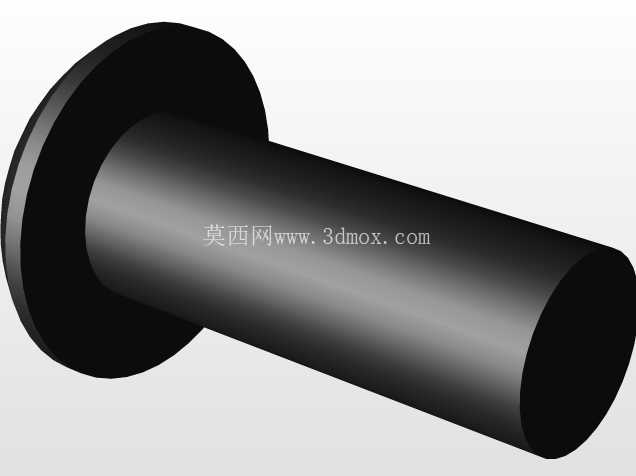

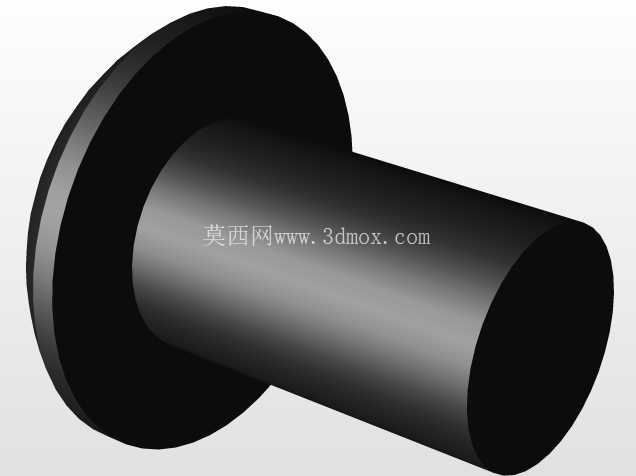

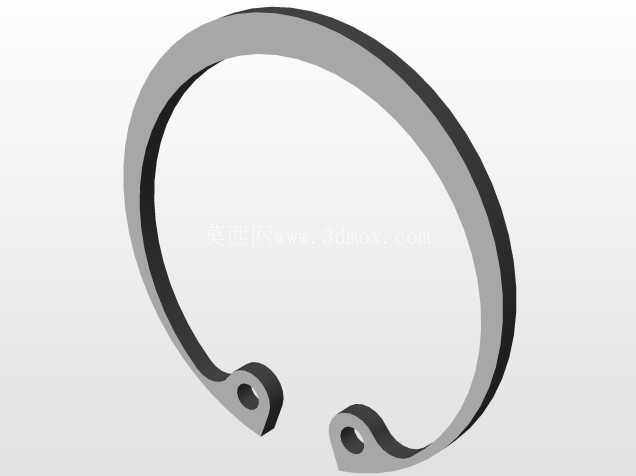

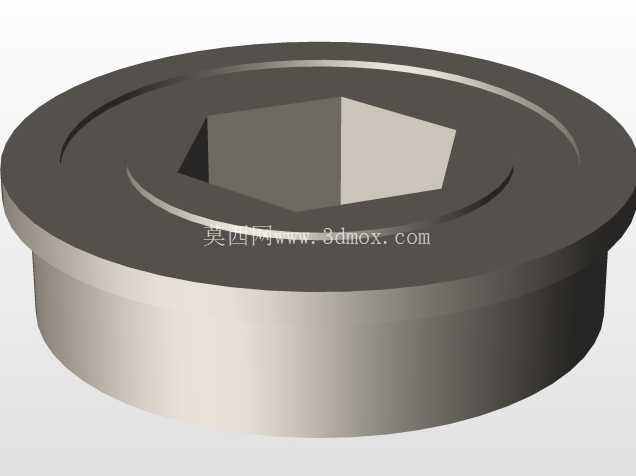

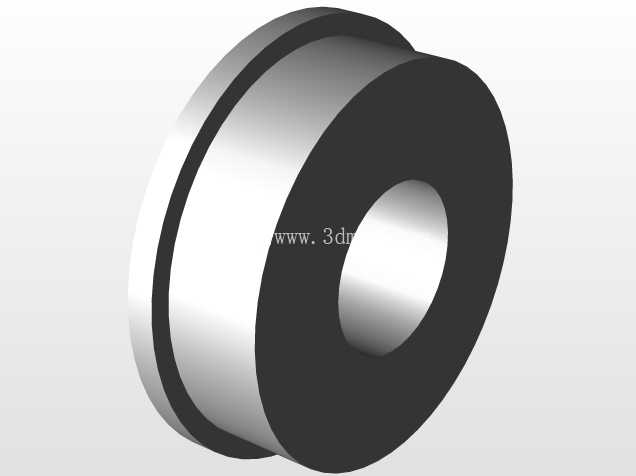

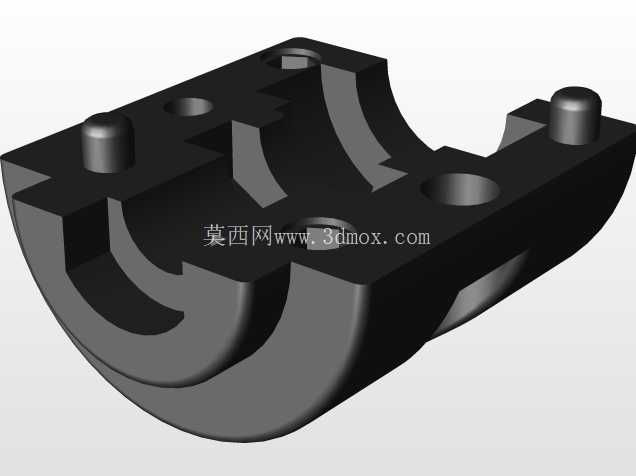

行走轮选用4英寸Colson车轮，这类脚轮具备高耐磨、高弹性的特性，轮面材质为硬质聚氨酯，在竞赛场地的地毯、硬质PVC地面上都能保持稳定的摩擦系数，不会出现地面附着力不足导致的起步打滑、制动距离过长问题。车轮的安装座采用悬臂式支撑结构，轴承位预留了标准法兰轴承的安装槽，可直接替换不同宽度的轮组，适配不同场地的抓地力需求；轮距参数经过反复调校，左右轮的安装间距符合FRC赛事的常规尺寸边界，可直接适配标准尺寸的机器人上层框架，不会出现轮距过宽导致的超规、轮距过窄导致的转向侧翻问题。

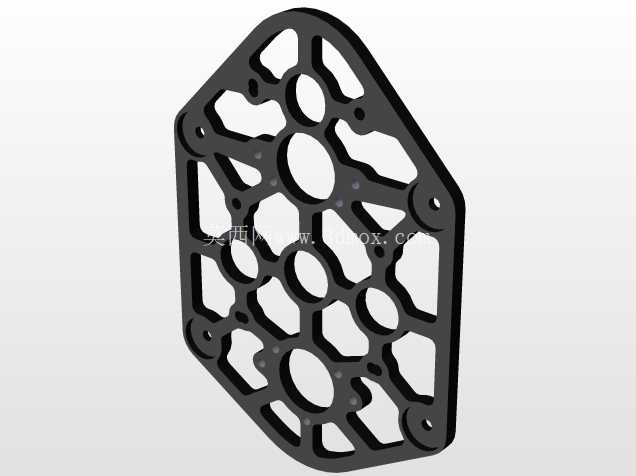

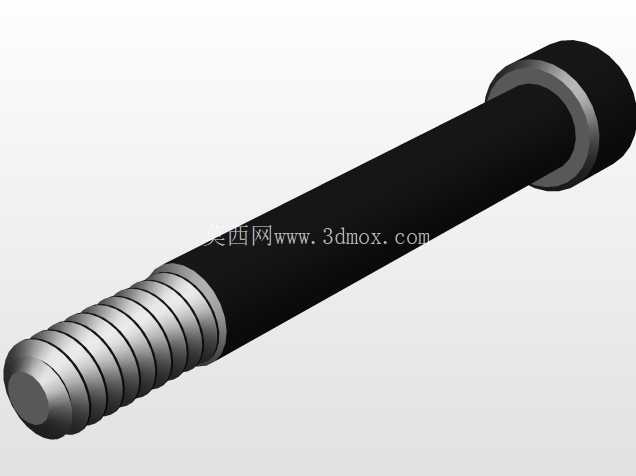

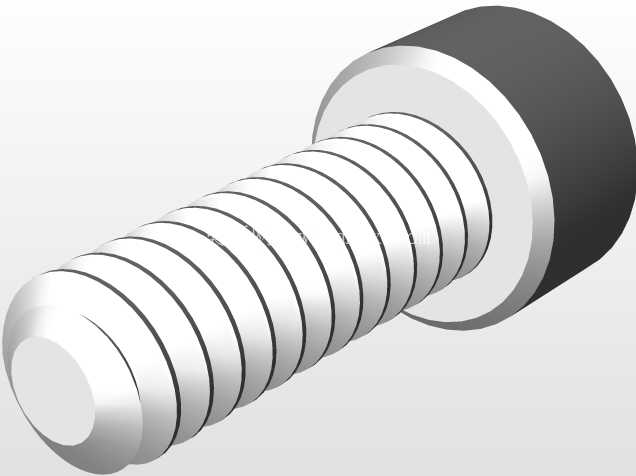

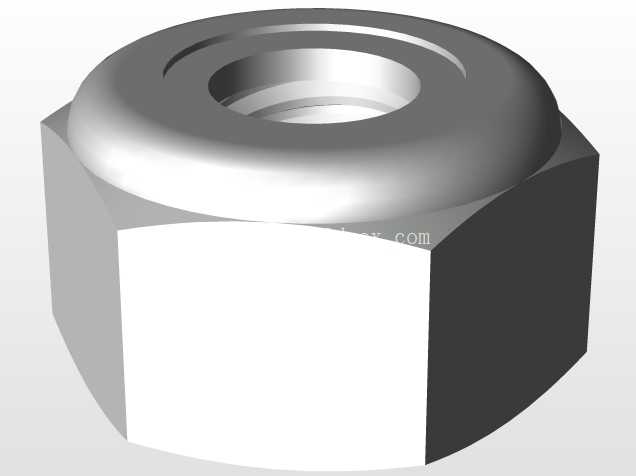

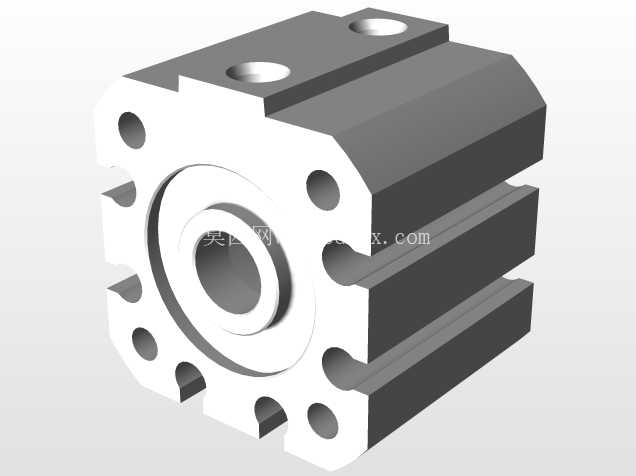

底座的主体框架采用镂空式结构设计，在保证整体结构刚度的前提下尽可能降低自重，框架上的安装孔位采用等间距排布的通用孔系，孔间距符合竞赛机器人常用的铝型材安装标准，上层可直接固定控制板、电池、气动元件、执行机构等部件，无需额外打孔攻丝。框架的边缘做了倒圆角处理，避免赛事对抗过程中尖锐边角剐蹭对方机器人、或者划伤赛场设施，符合赛事的安全规范要求。

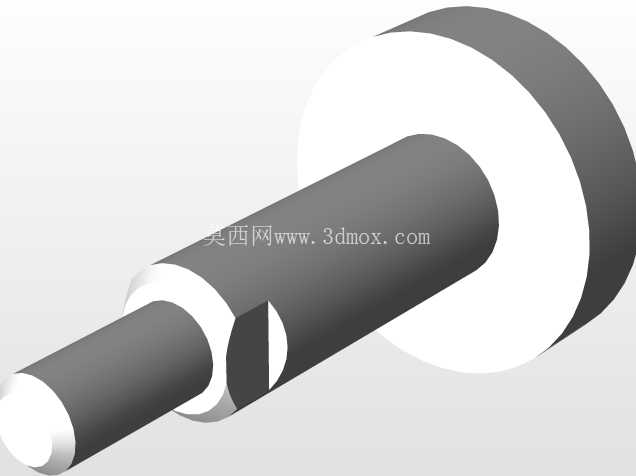

从安装边界来看，整套底座的整体高度控制在较低区间，可降低机器人的整体重心，在高速转向、对抗碰撞时减少侧翻风险；变速箱的输出轴与车轮安装位的中心高完全匹配，装配时无需额外加装联轴器调整高度，直接通过D型轴连接即可传递扭矩。底座的前后端预留了防撞梁的安装接口，可根据赛事需求加装不同厚度的防撞缓冲件，吸收碰撞过程中的冲击载荷，保护内部的传动部件与电气元件不受损坏。

在实际使用场景中，这套驱动底座可适配不同的上层功能模块，既可以搭载拾球、射球类的执行机构完成球类对抗赛事任务，也可以搭载升降、搬运机构完成物料输送类赛事任务，基础传动部分的承载冗余量充足，即使上层搭载重量较大的执行机构，也不会出现传动过载、结构变形的问题。设计过程中充分考虑了参赛团队的加工能力，所有结构件都可采用常规的铝板、铝型材加工完成，无需特殊的五轴加工工艺，普通的数控铣床、甚至手工工具都可完成零件制作与装配，适配不同经费水平、不同加工条件的参赛团队使用。

轮组的转向间隙经过预压调整，变速箱内部的齿轮啮合间隙控制在合理区间，既不会因为间隙过大导致正反转切换时出现空程误差，影响机器人的走位精度，也不会因为间隙过小导致传动阻力过大，浪费电池电量。底座上的布线槽做了隐藏式设计，电机线、传感器线可从框架内部的空腔走线，避免赛事过程中线路外露被对方机器人剐蹭断裂，提升整套系统的运行可靠性。电池安装位预留了绑带固定槽，可快速完成电池的拆装更换，在赛事间隙的短时间内即可完成电池替换，不影响赛事进程。
