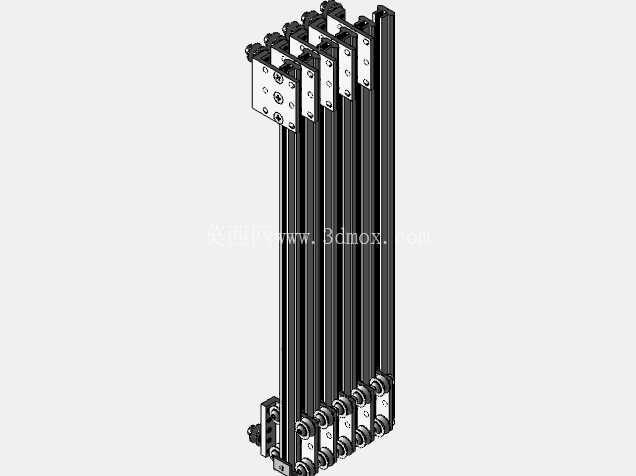

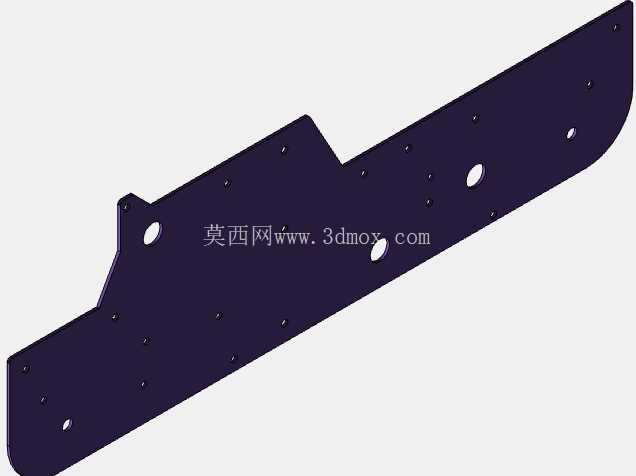

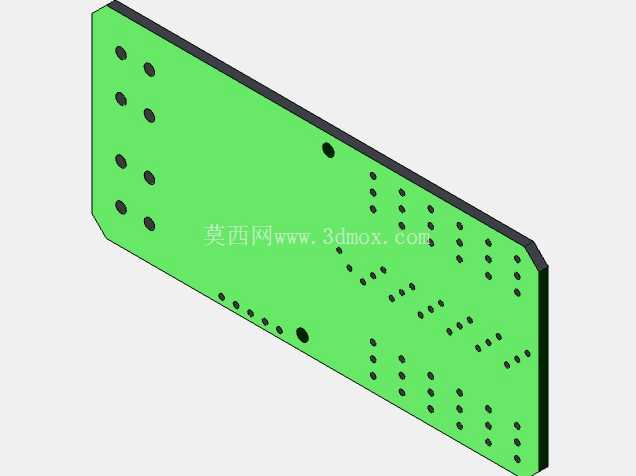

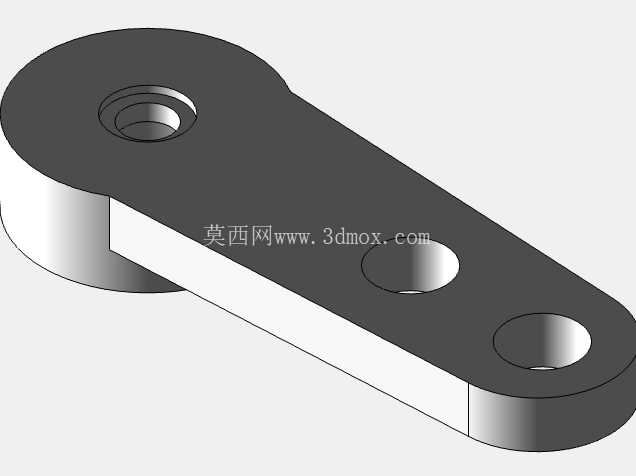

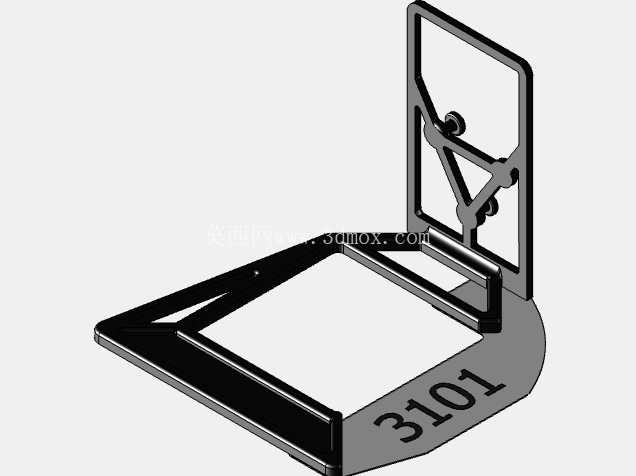

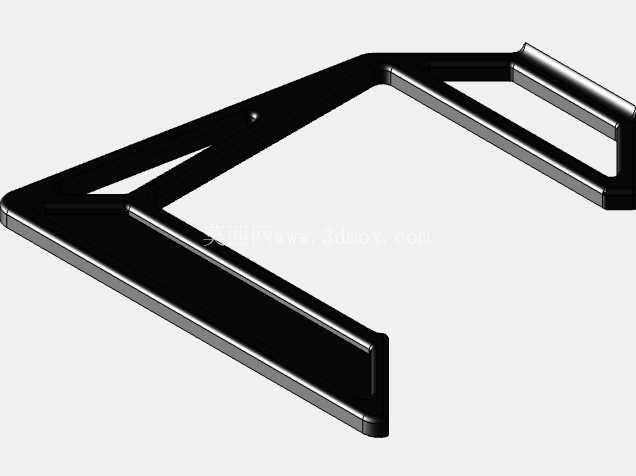

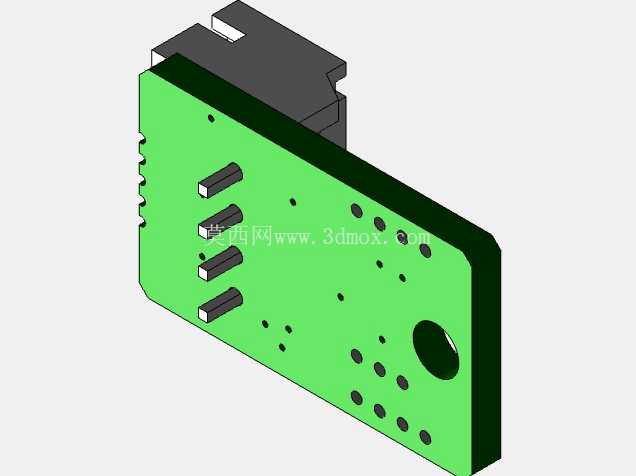

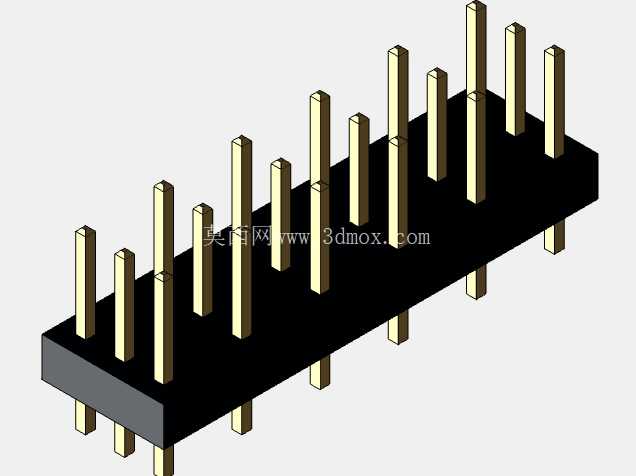

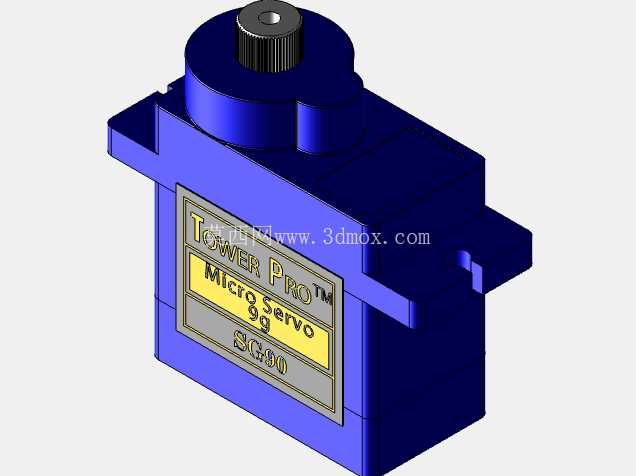

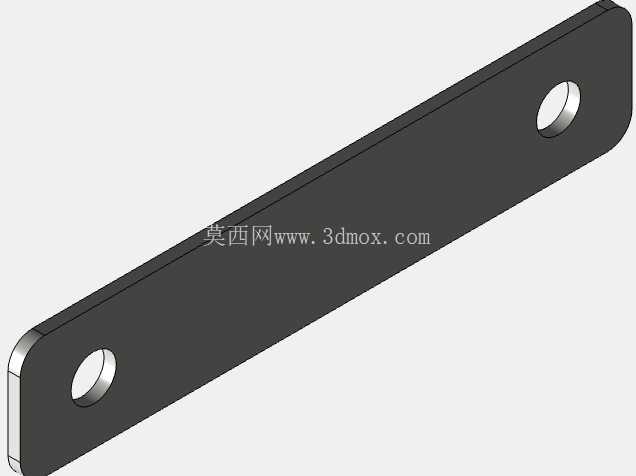

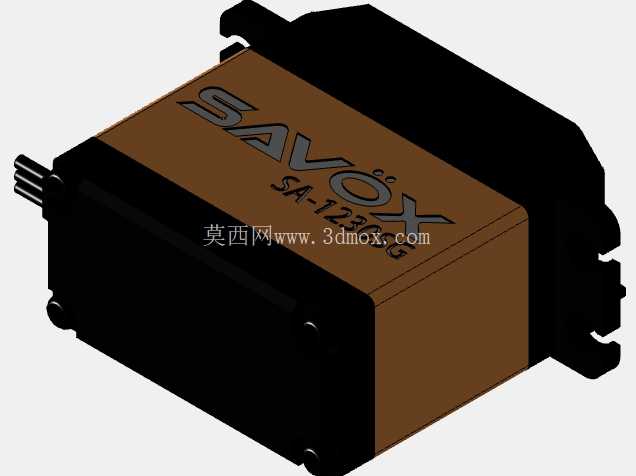

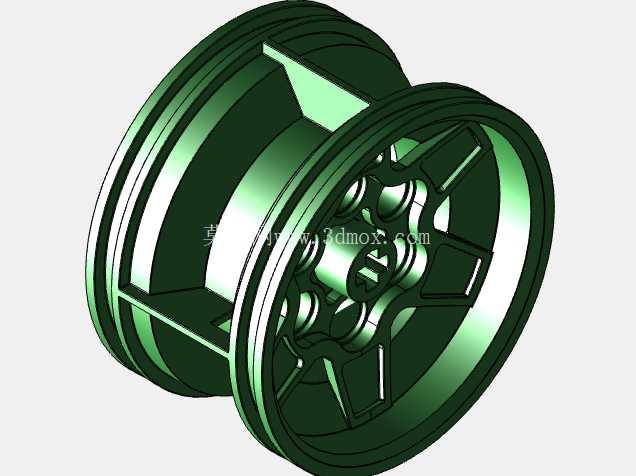

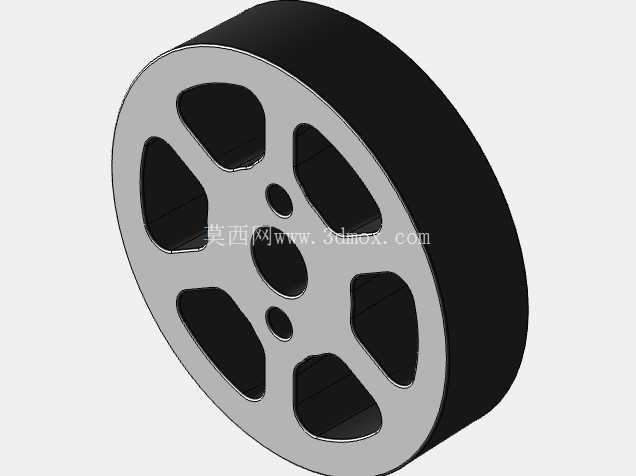

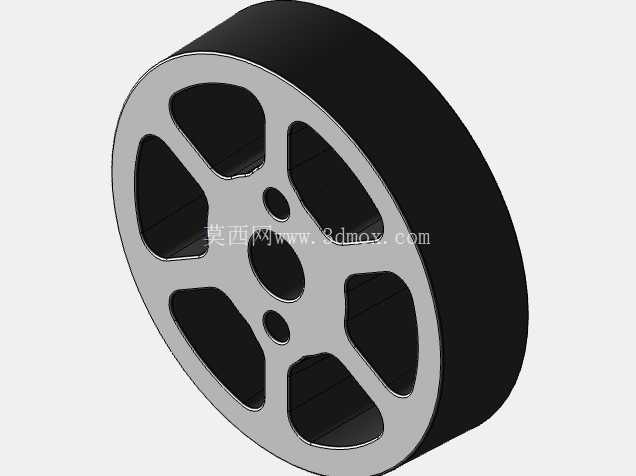

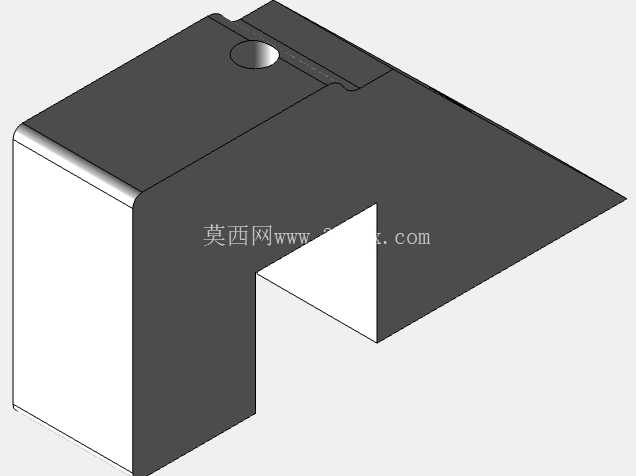

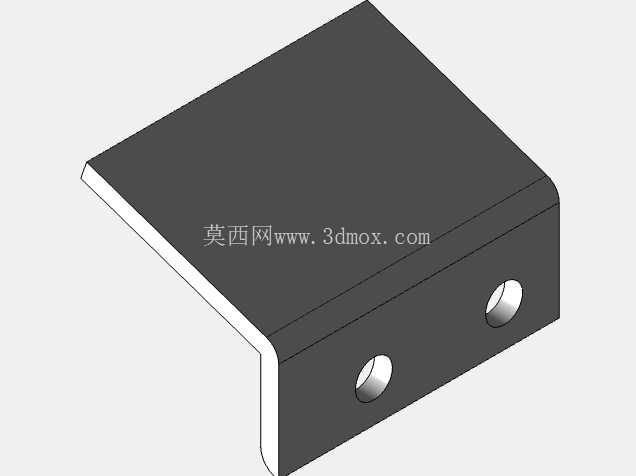

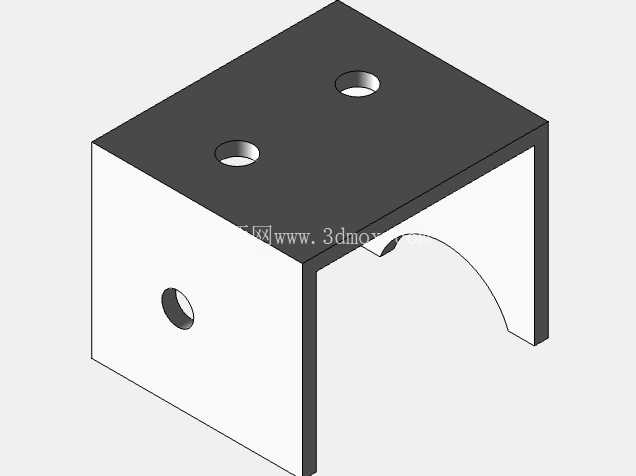

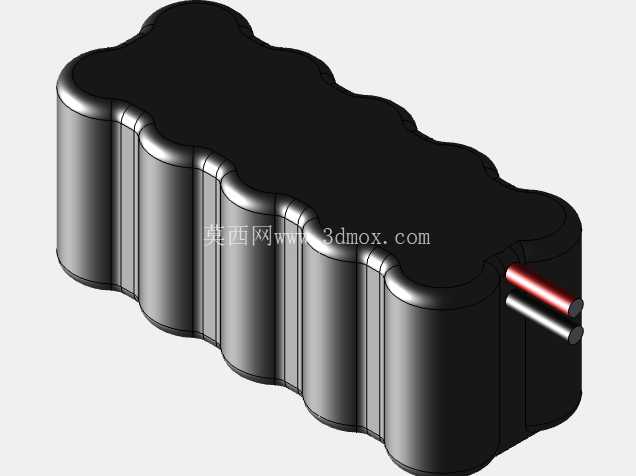

竞赛机器人六边形伸缩臂结构设计

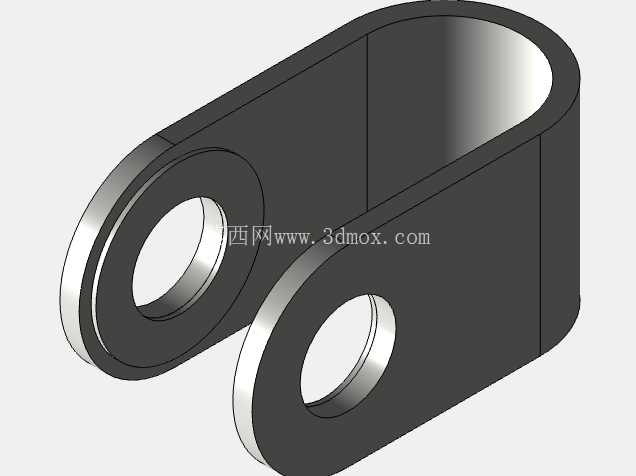

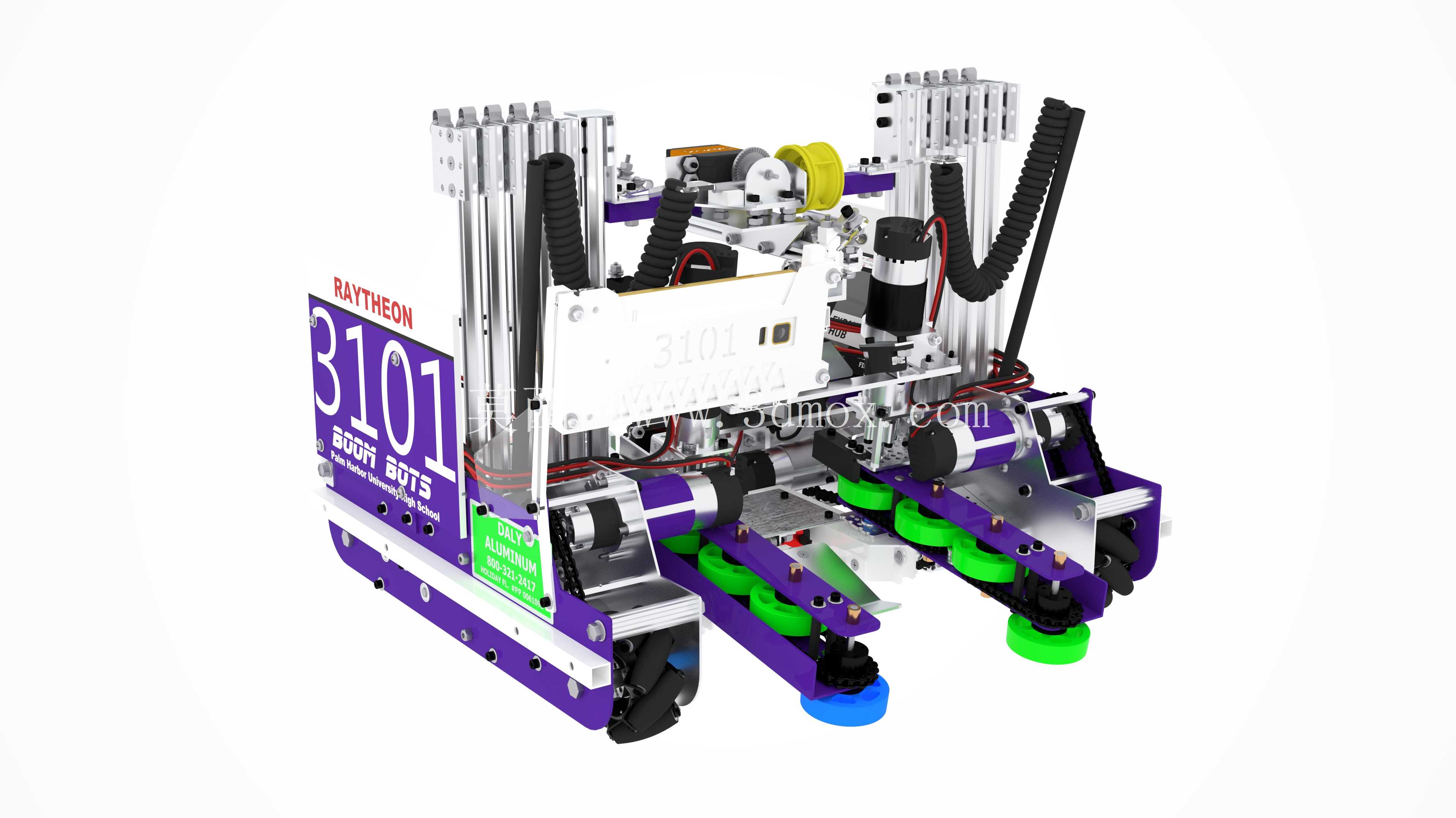

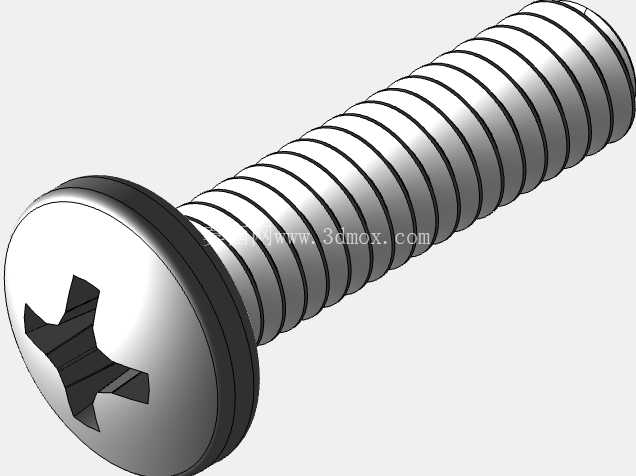

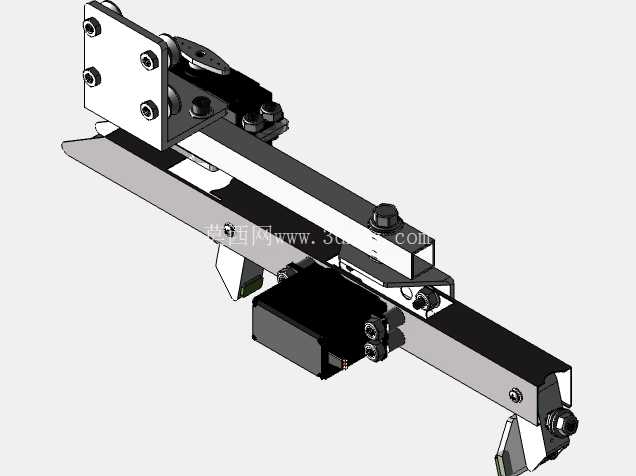

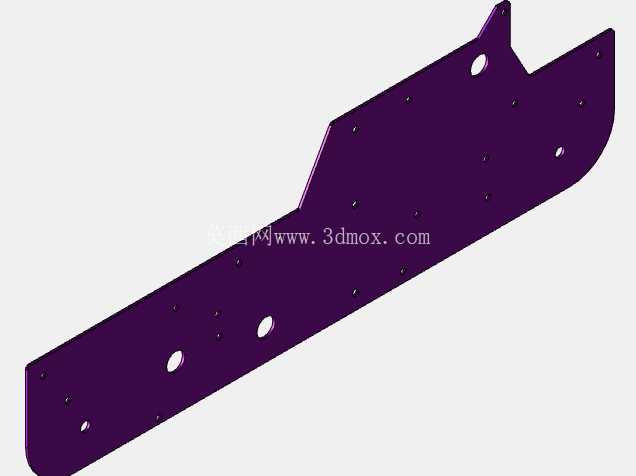

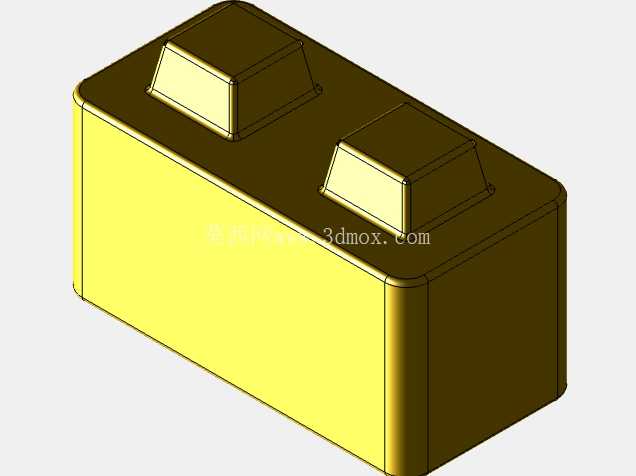

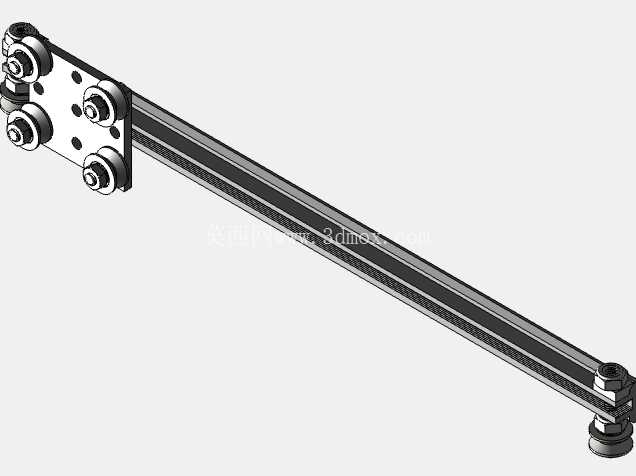

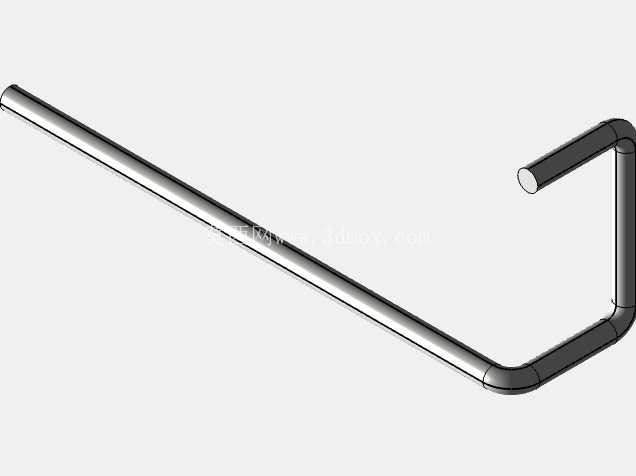

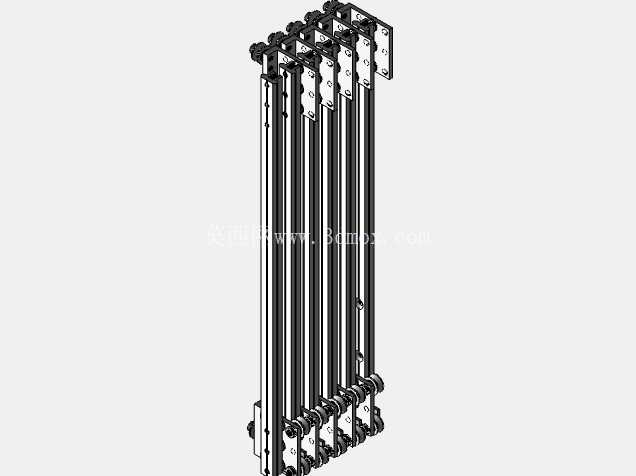

在青少年机器人竞赛的场地任务执行环节，伸缩臂作为核心执行部件，直接决定了机器人的作业覆盖范围、动作响应速度以及任务完成精度，这款六边形截面的伸缩臂结构，正是针对Skystone赛季的场地任务需求开发的专用执行部件。从实际赛场应用来看，这类伸缩臂主要承担远距离方块拾取、高位堆叠放置、跨障碍物料输送三类核心作业，赛场内任务点位的最大水平跨度达到1.2米，堆叠任务的最高作业高度为0.8米，传统的矩形截面臂在伸出长度超过0.6米后，会出现明显的截面扭转形变，导致末端执行器的定位偏差超过15mm，无法满足方块堆叠的对位精度要求，而六边形截面的结构形式，通过六个面的相互支撑约束，在同等壁厚、同等伸出长度下，抗扭刚度比矩形截面提升40%以上，完全能够覆盖赛场全范围的作业精度要求。

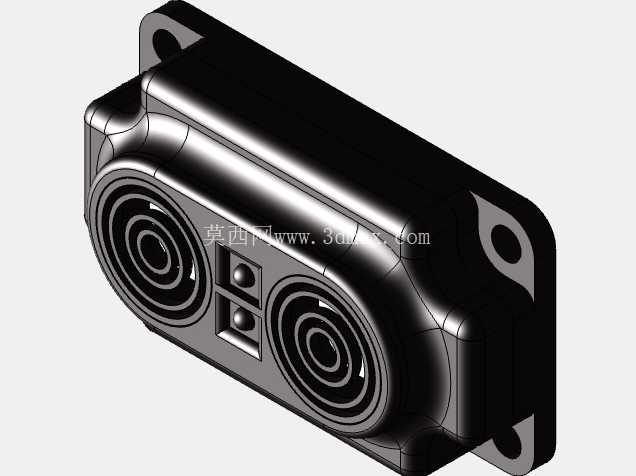

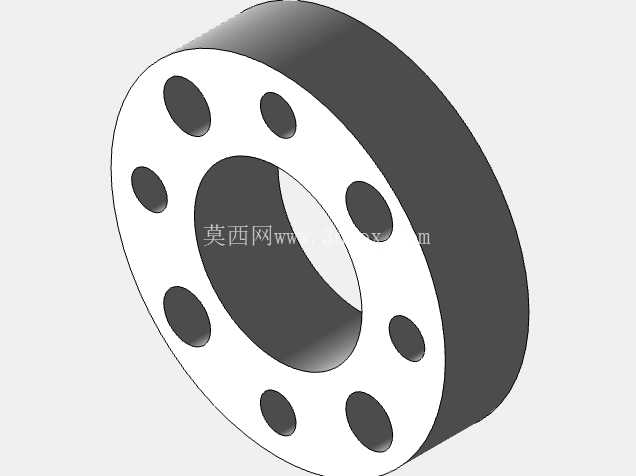

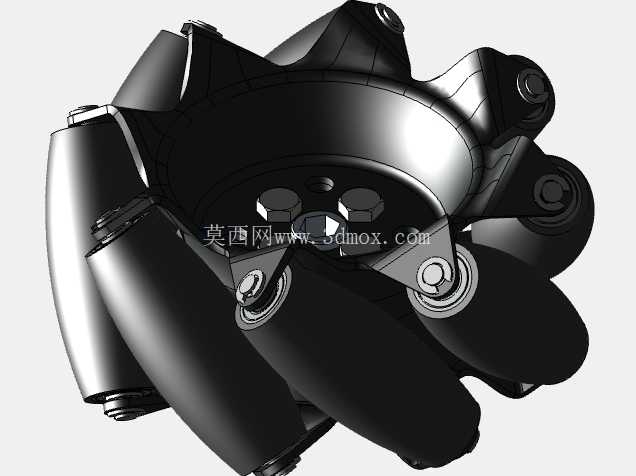

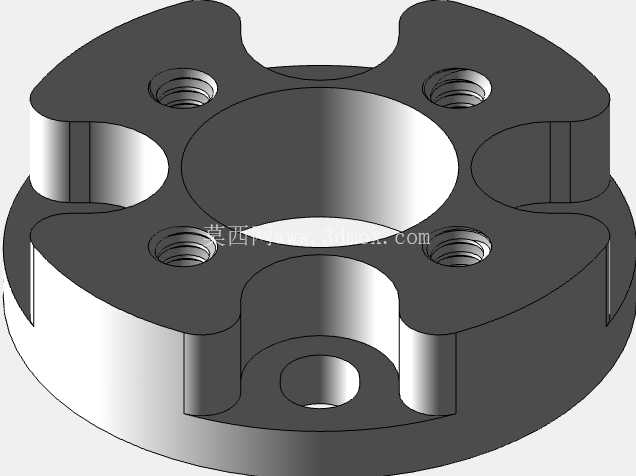

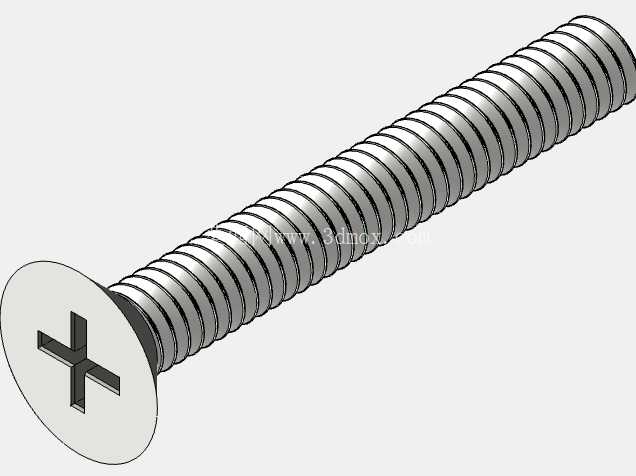

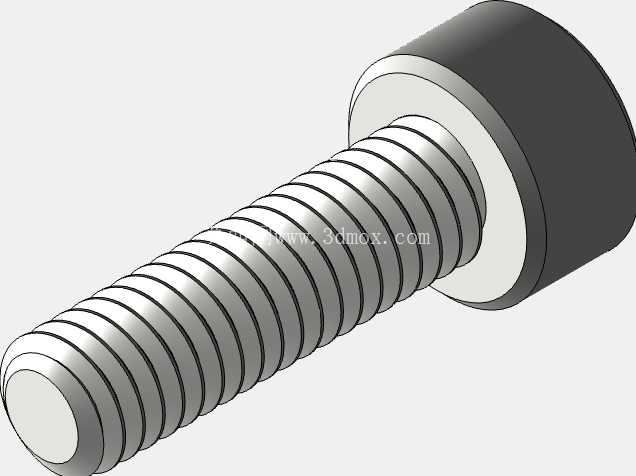

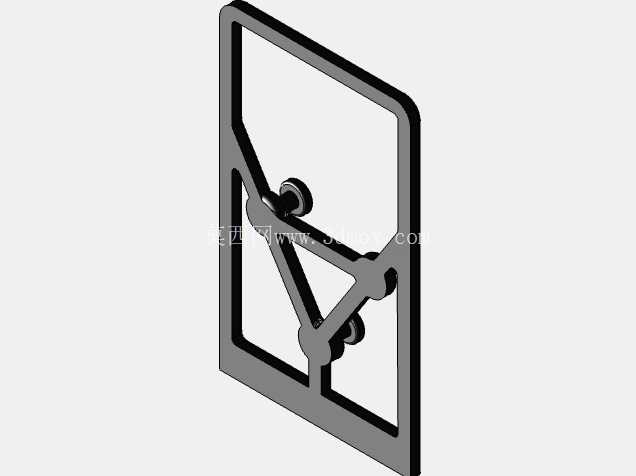

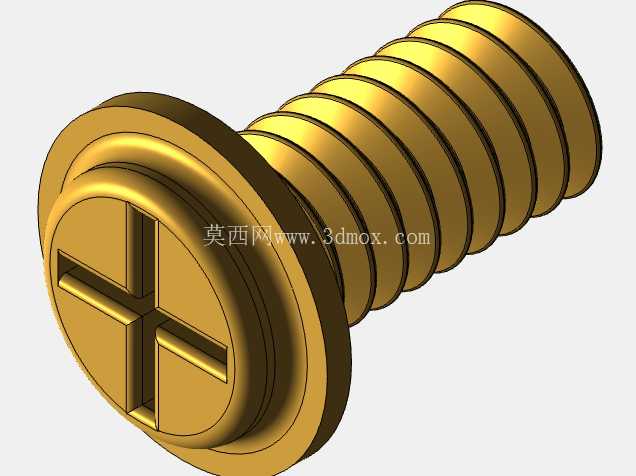

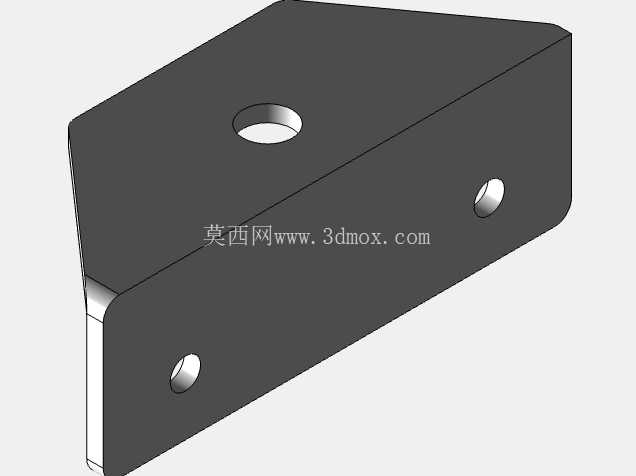

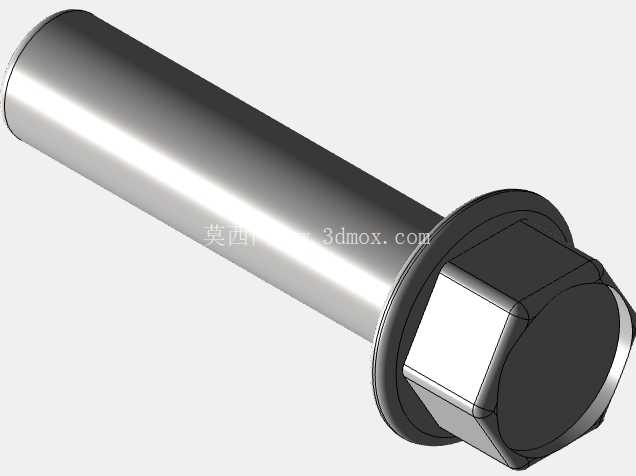

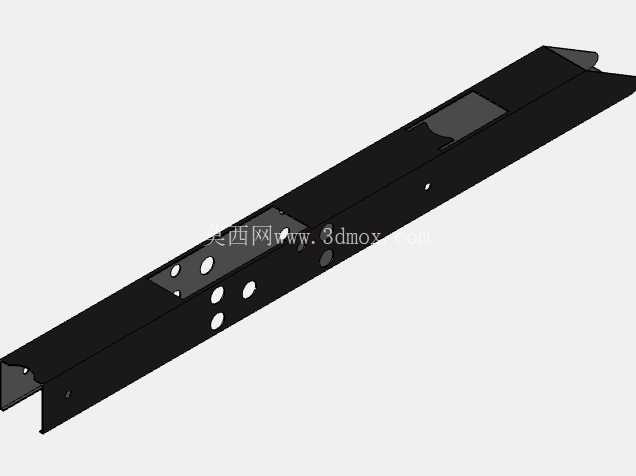

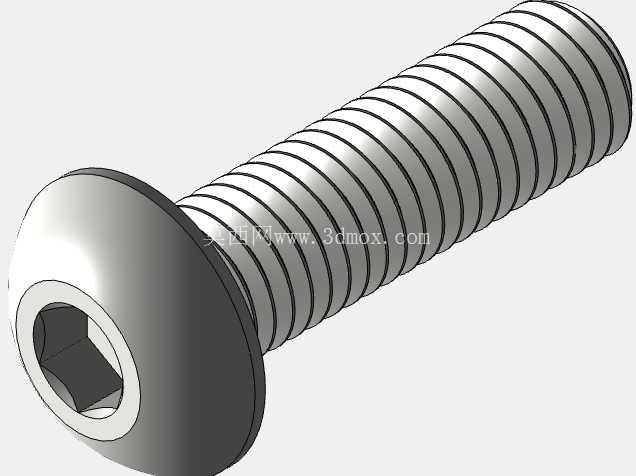

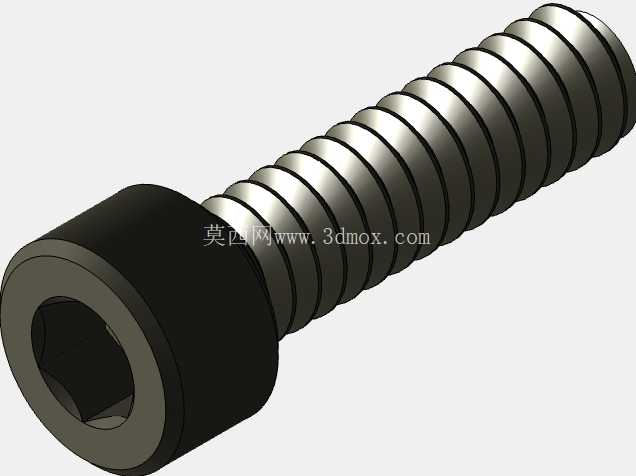

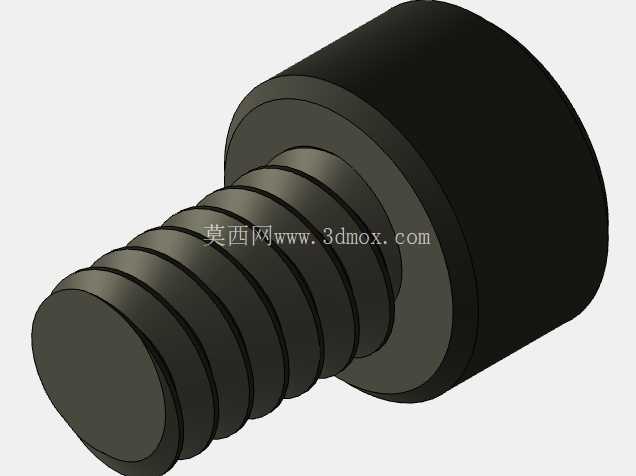

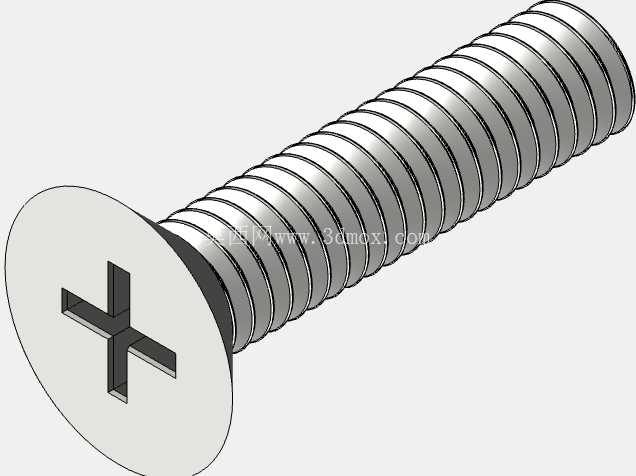

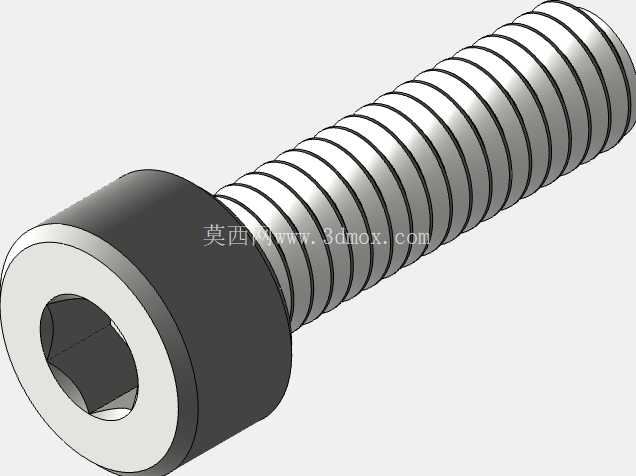

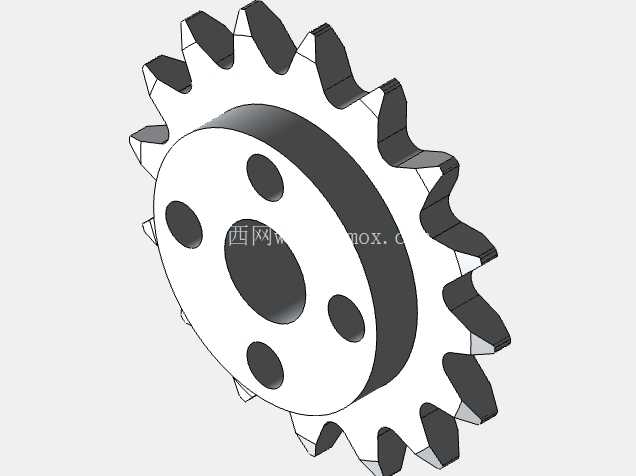

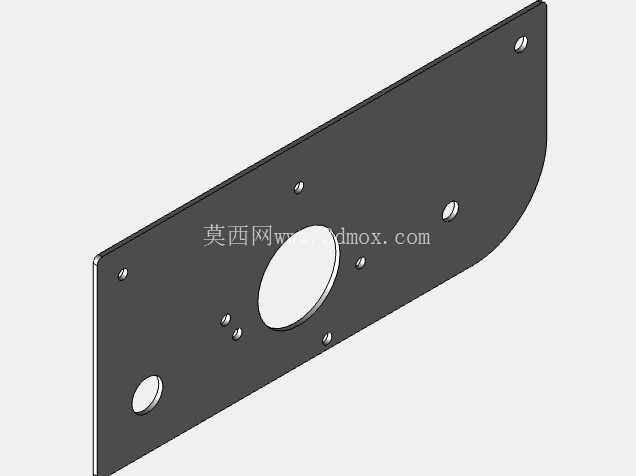

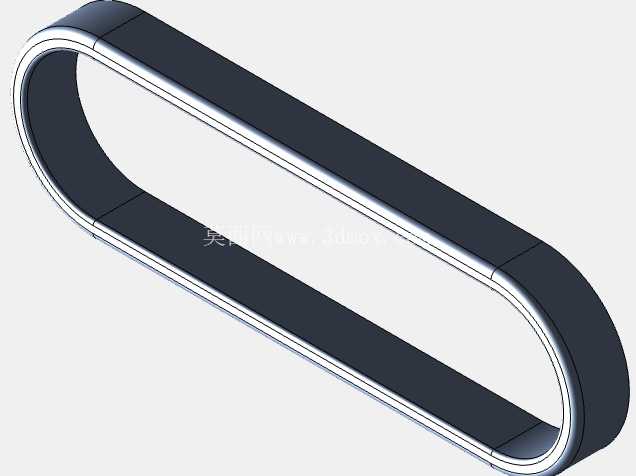

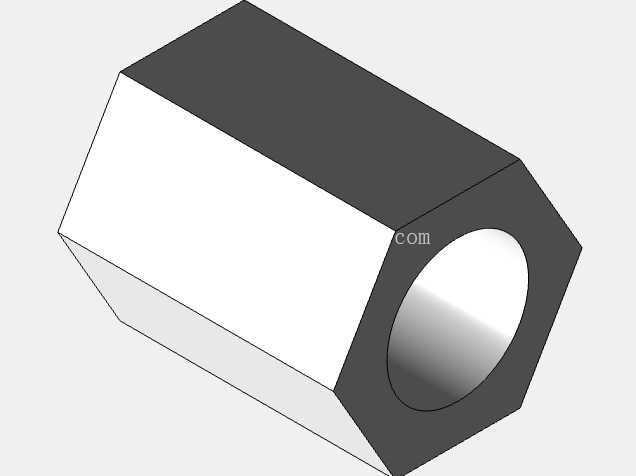

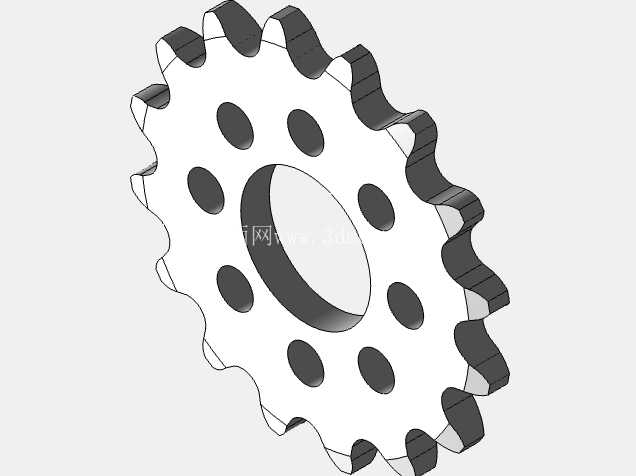

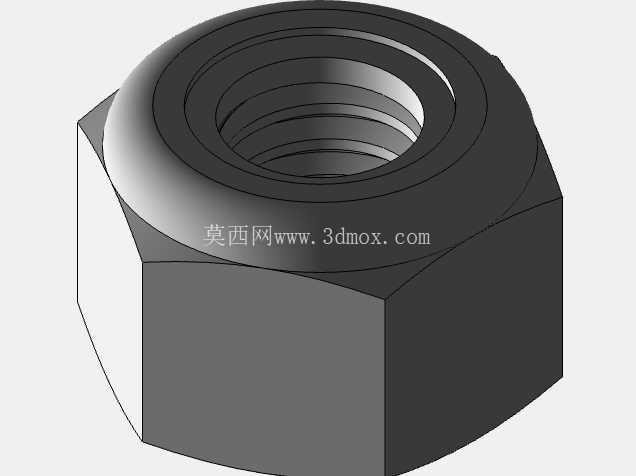

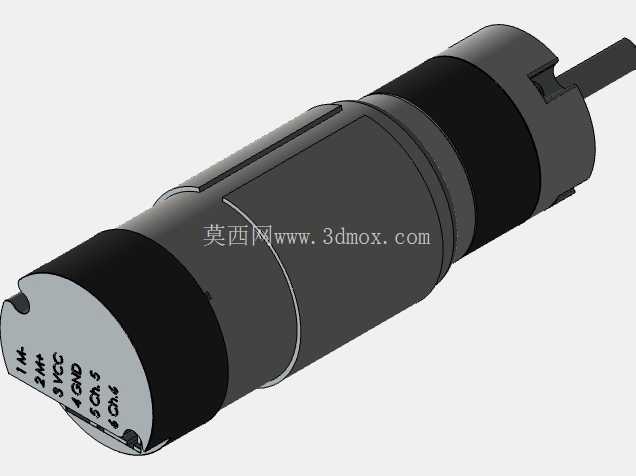

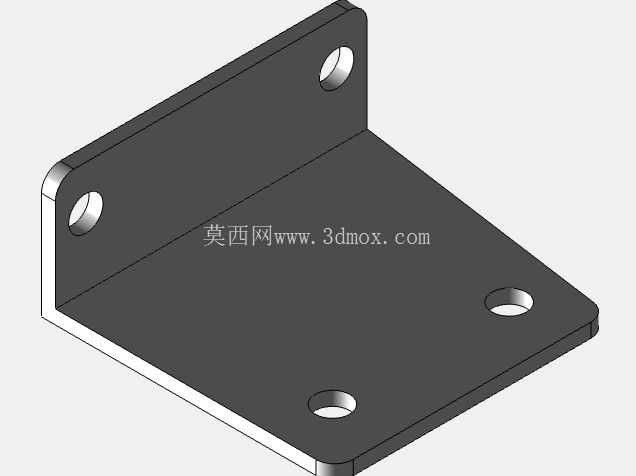

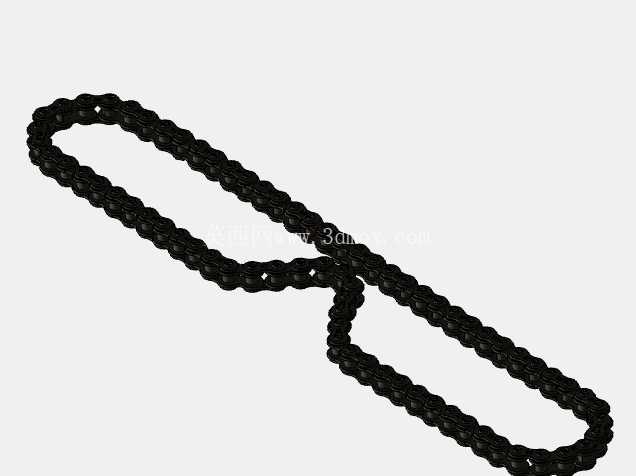

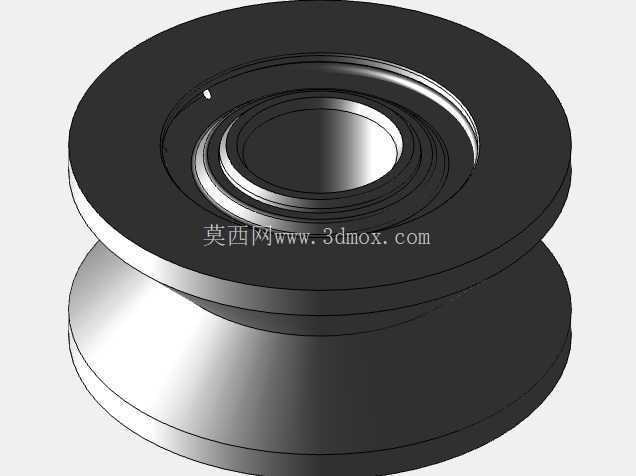

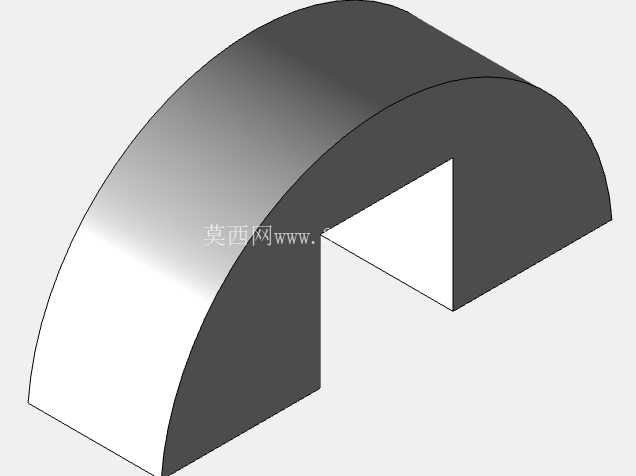

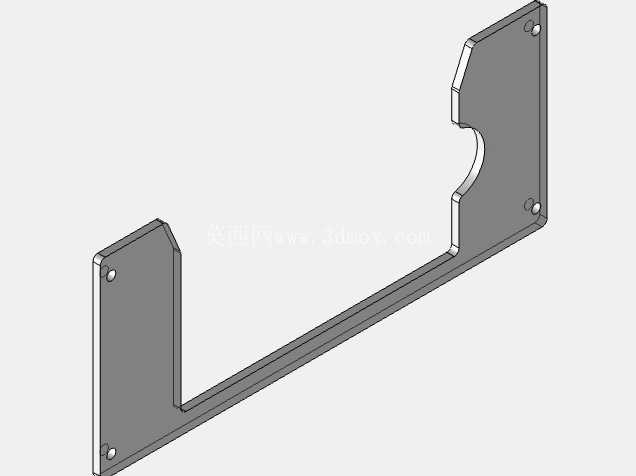

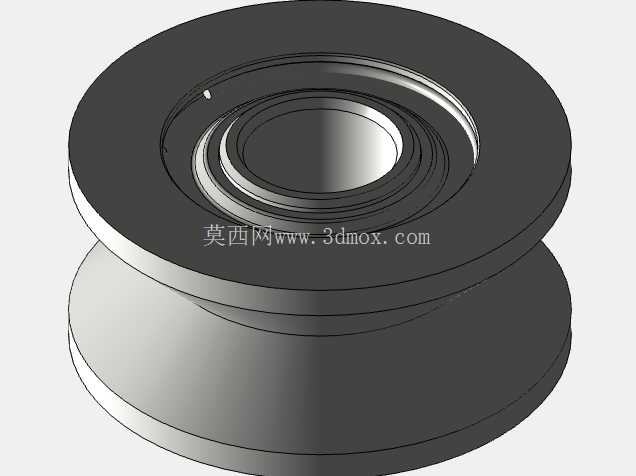

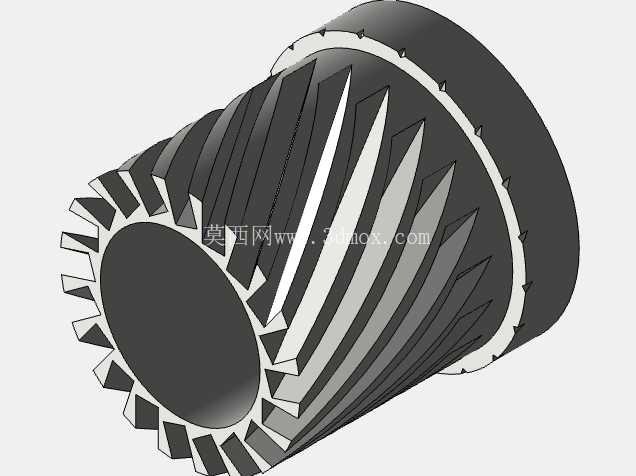

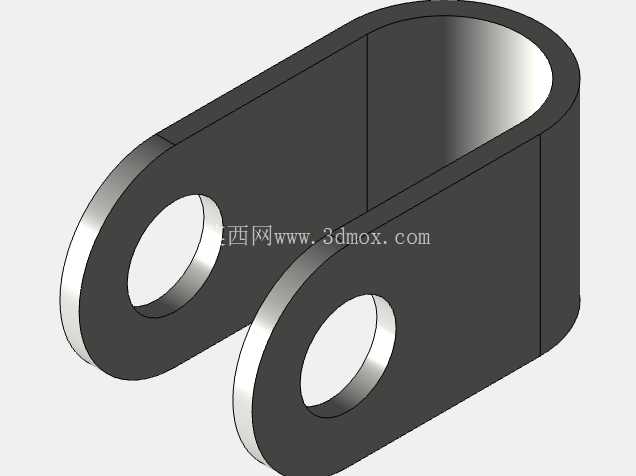

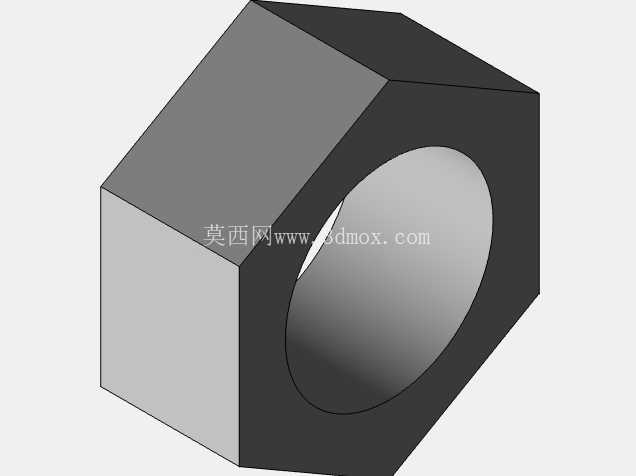

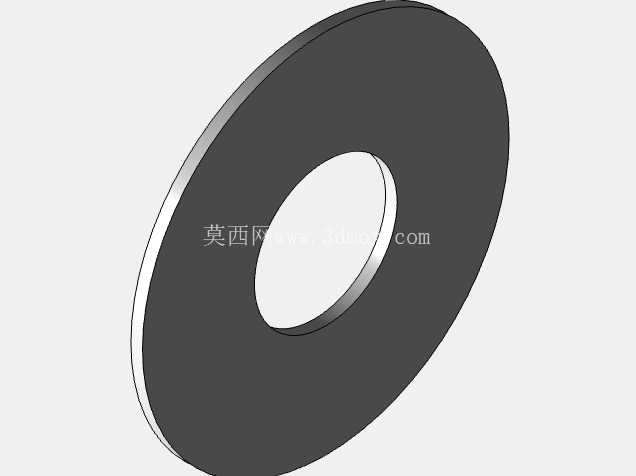

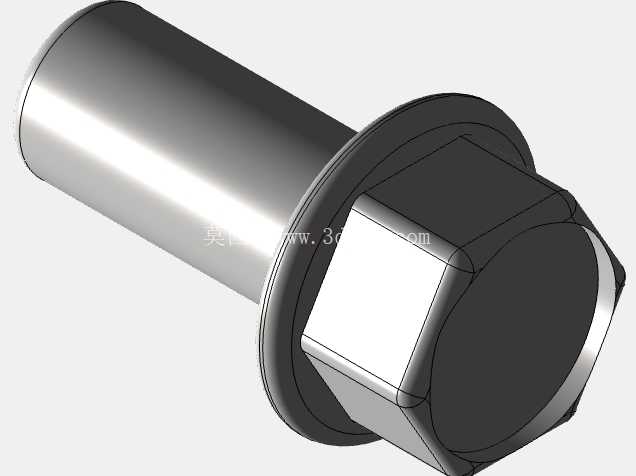

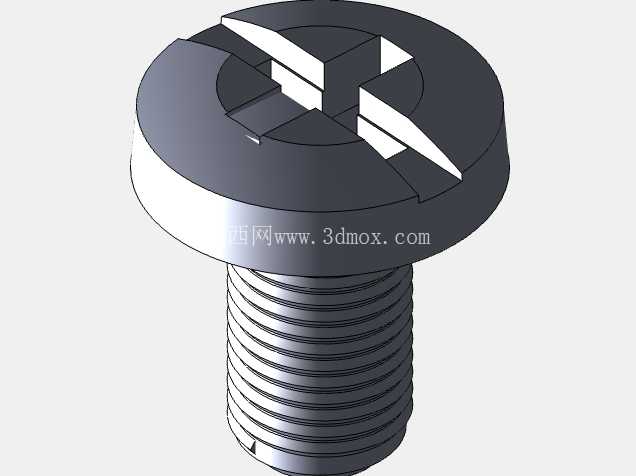

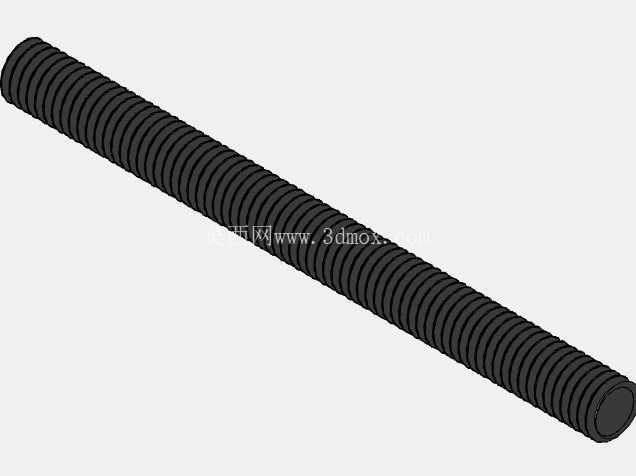

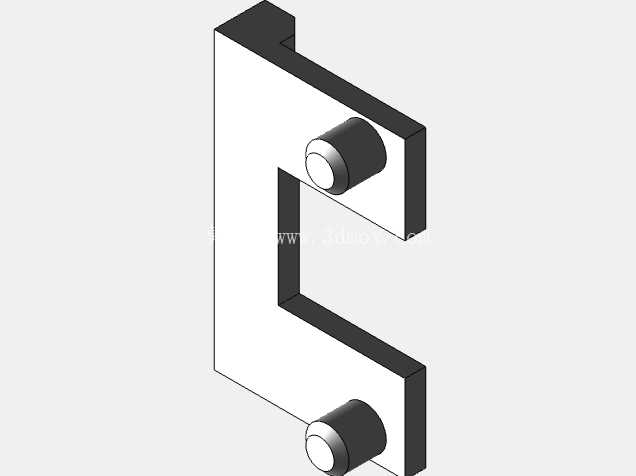

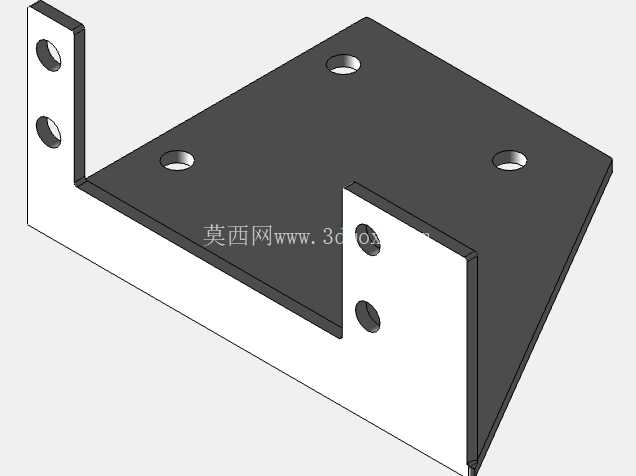

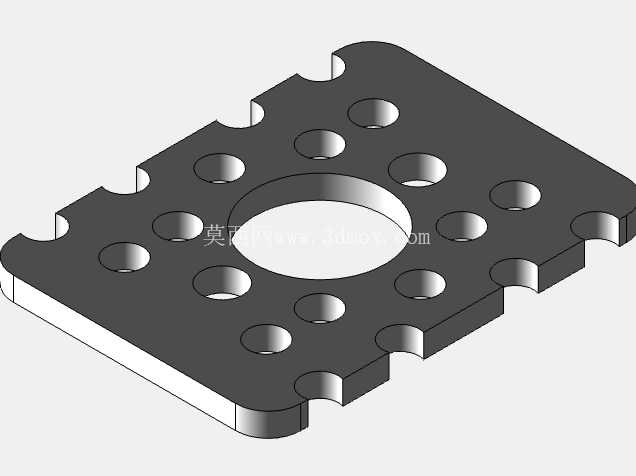

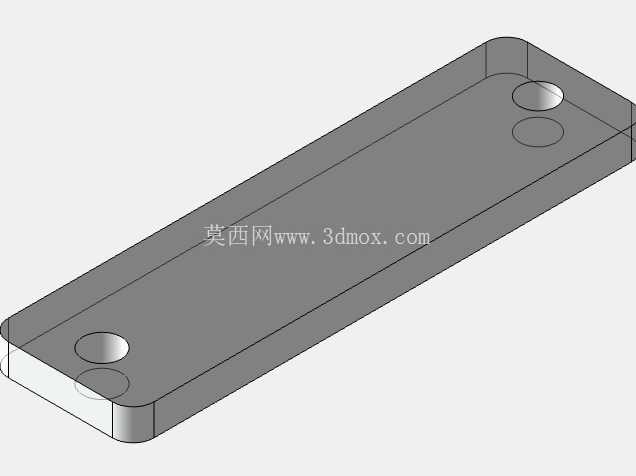

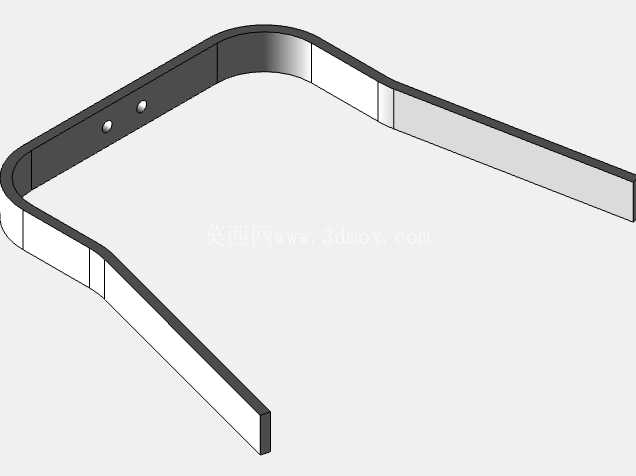

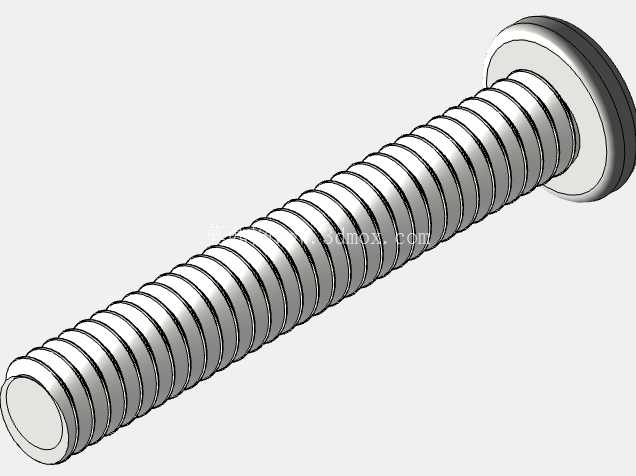

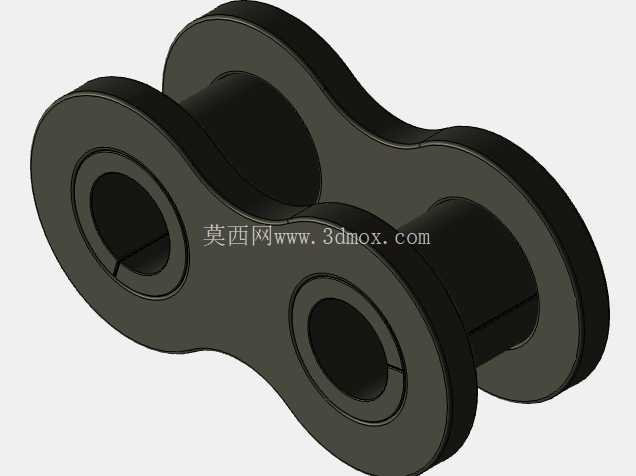

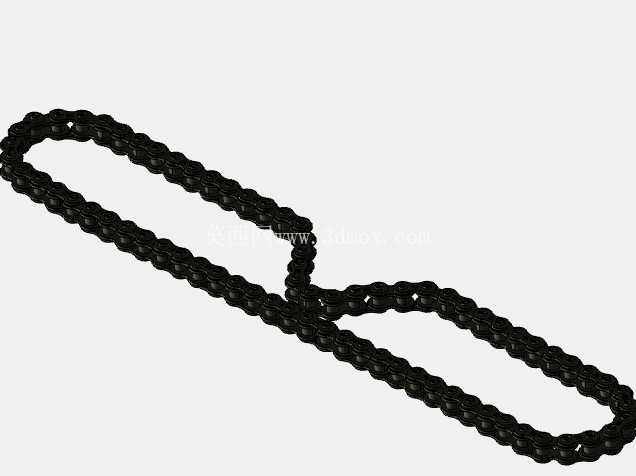

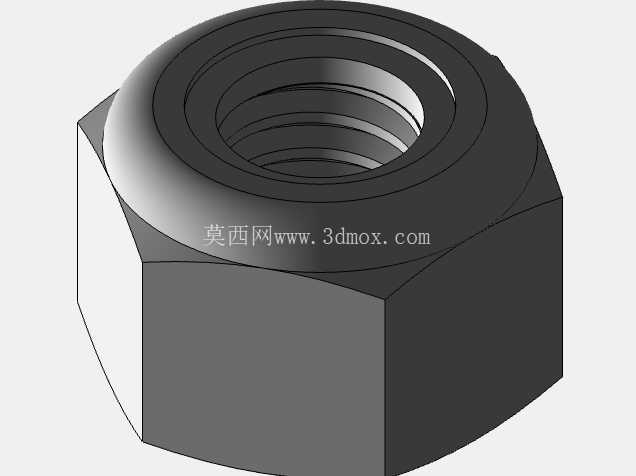

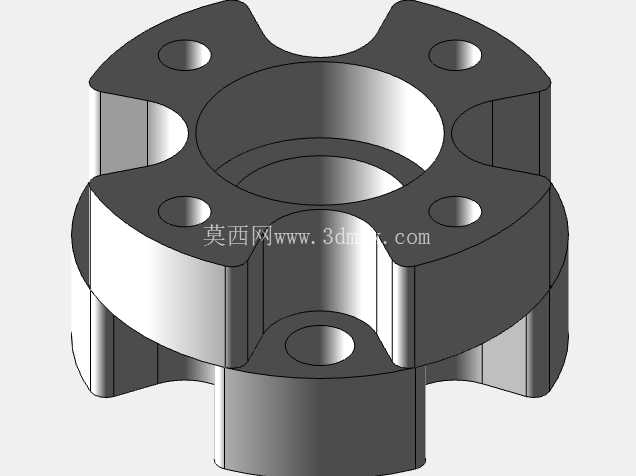

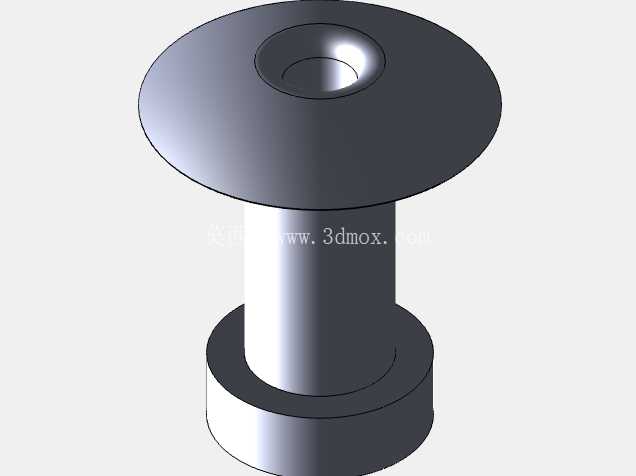

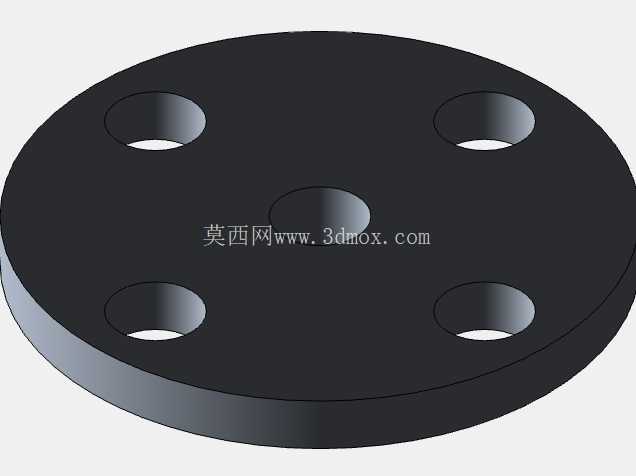

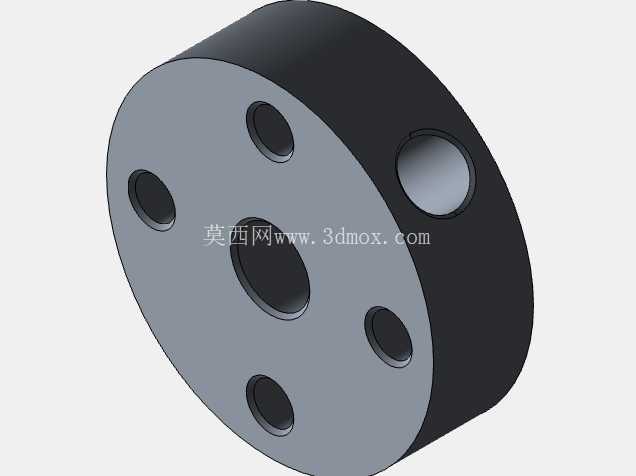

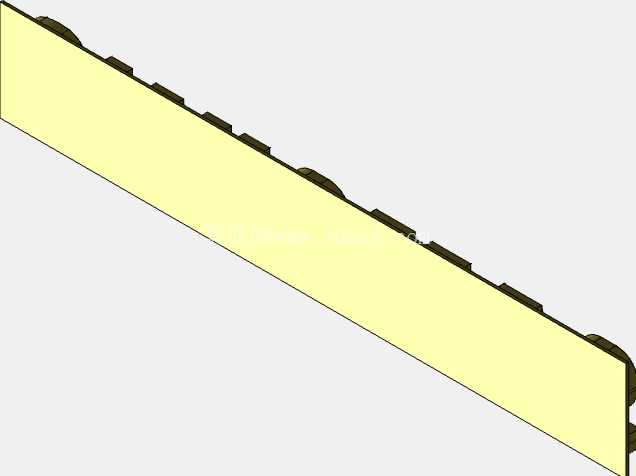

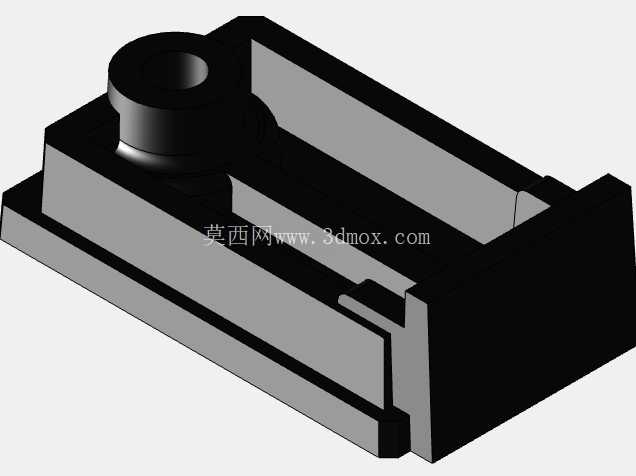

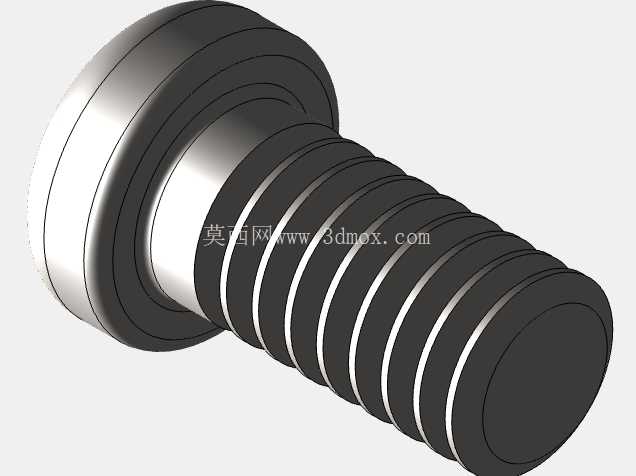

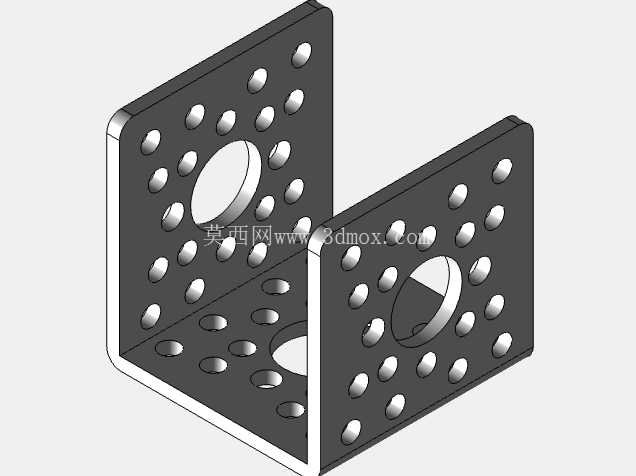

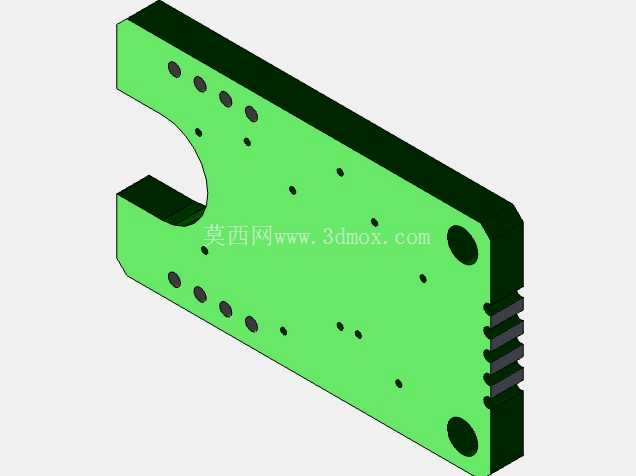

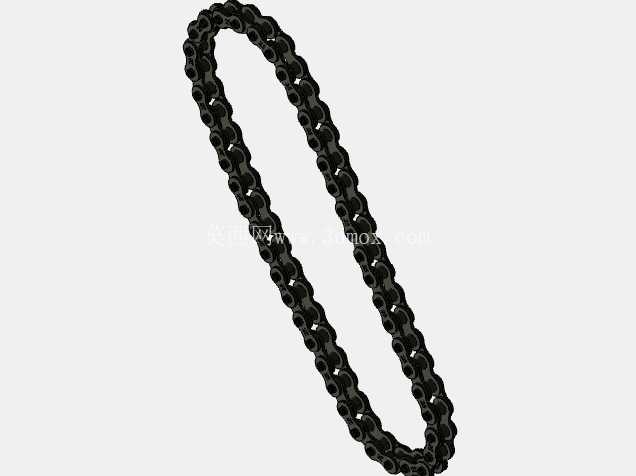

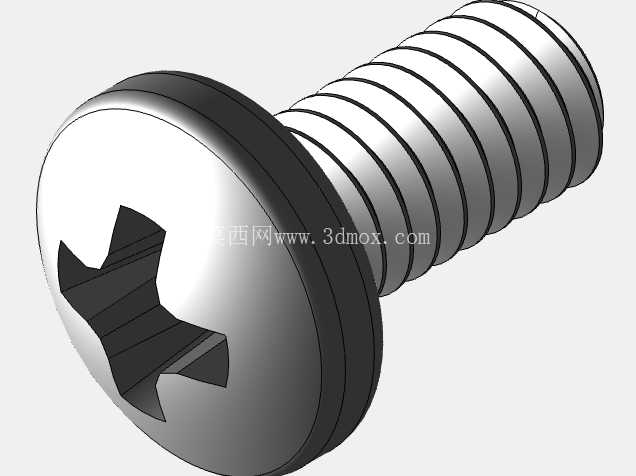

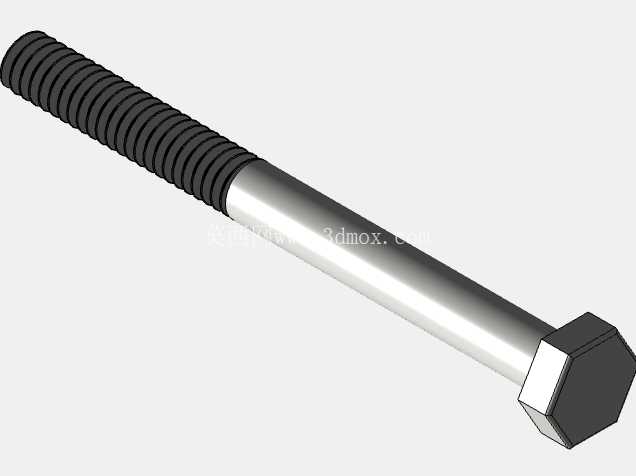

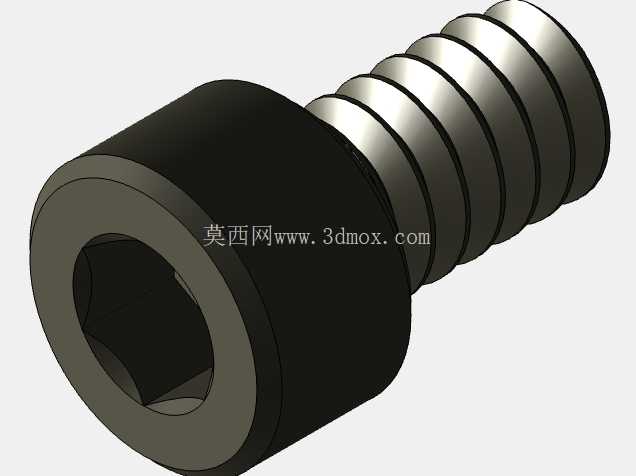

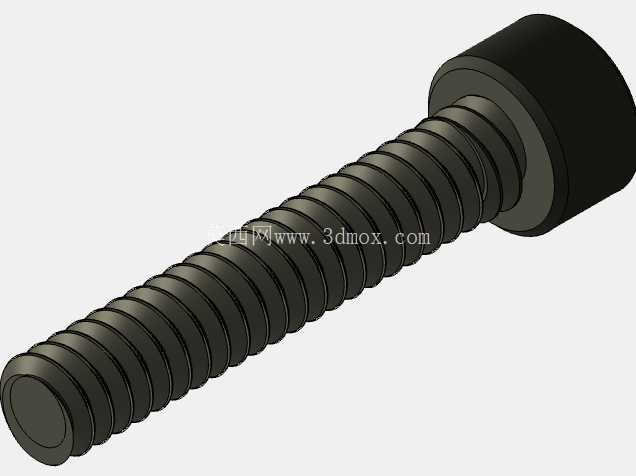

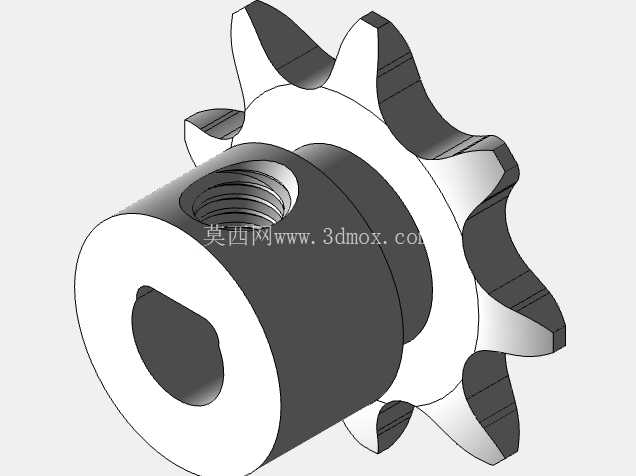

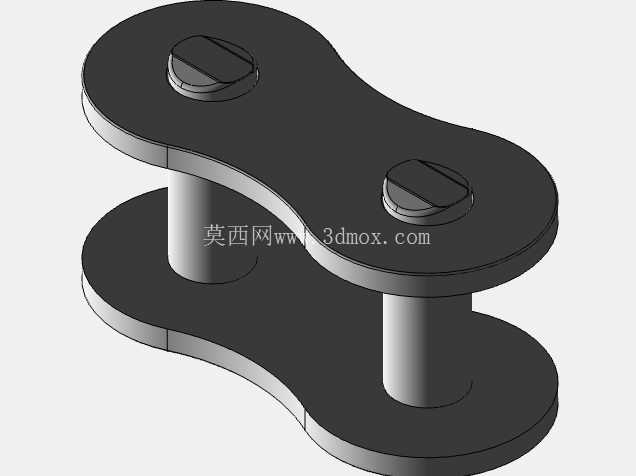

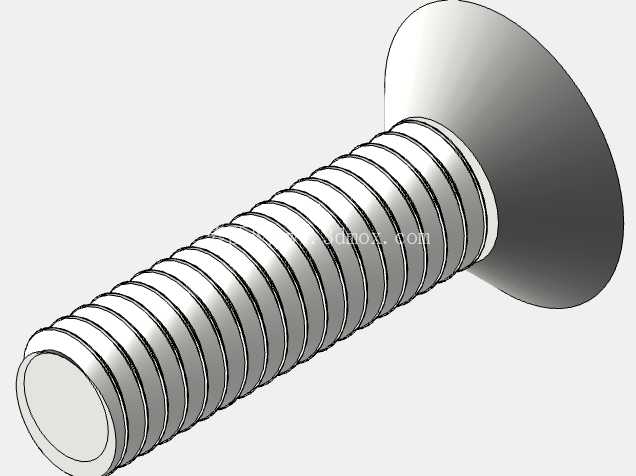

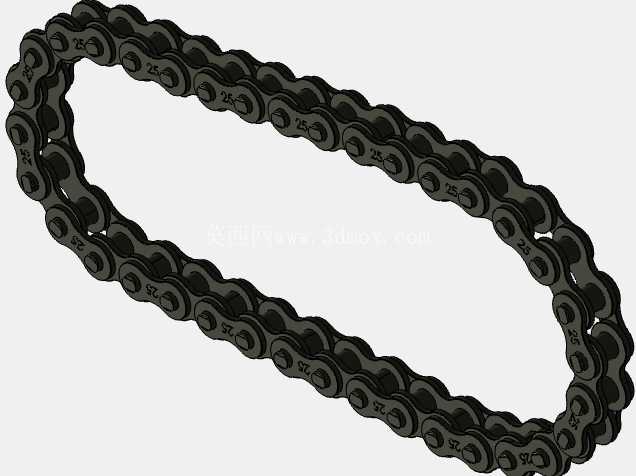

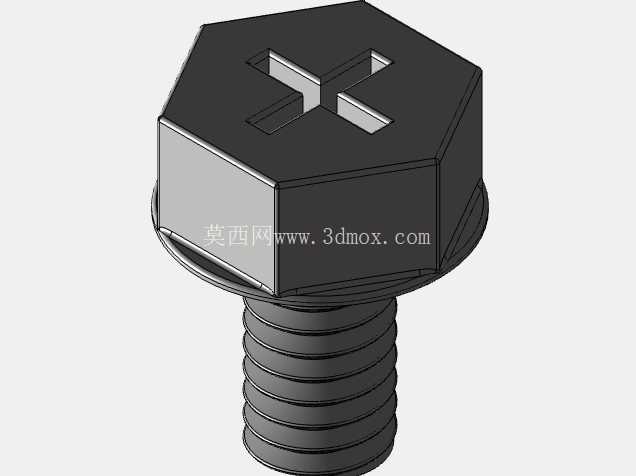

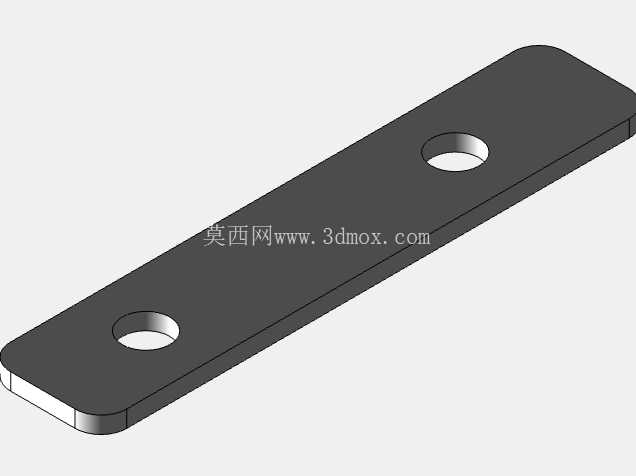

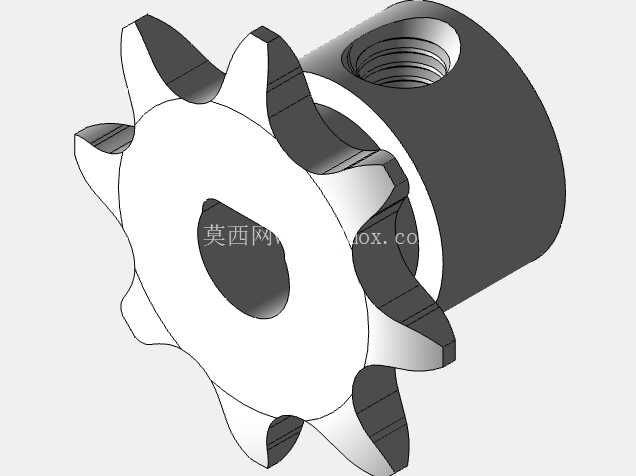

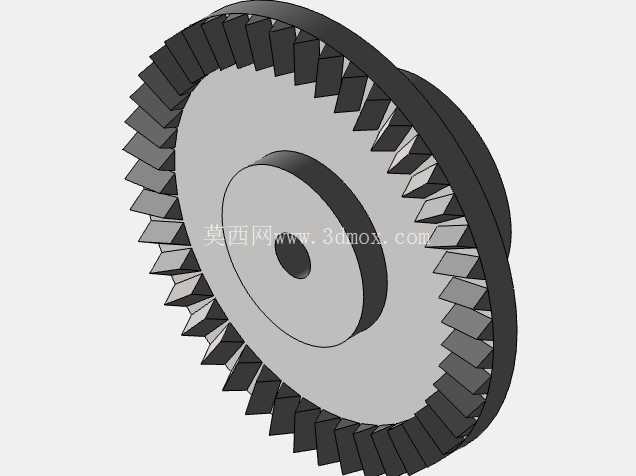

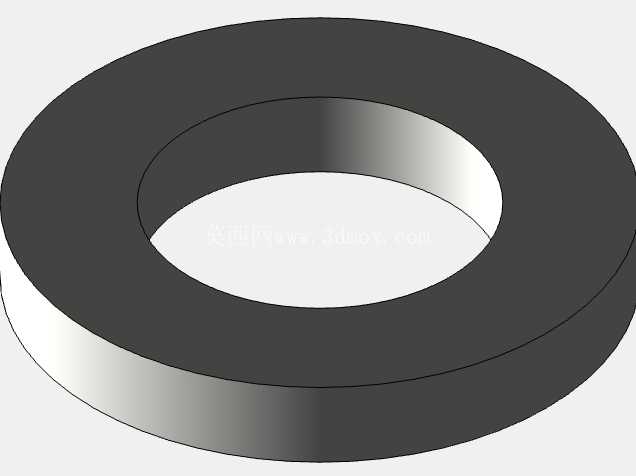

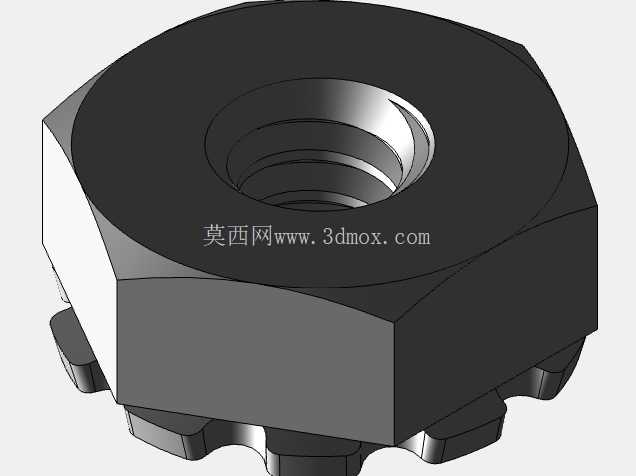

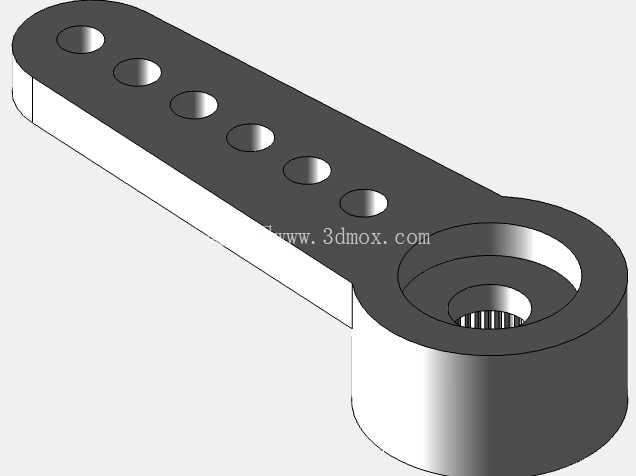

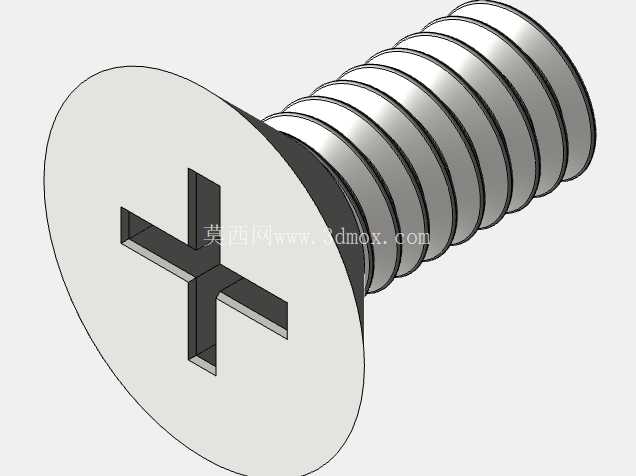

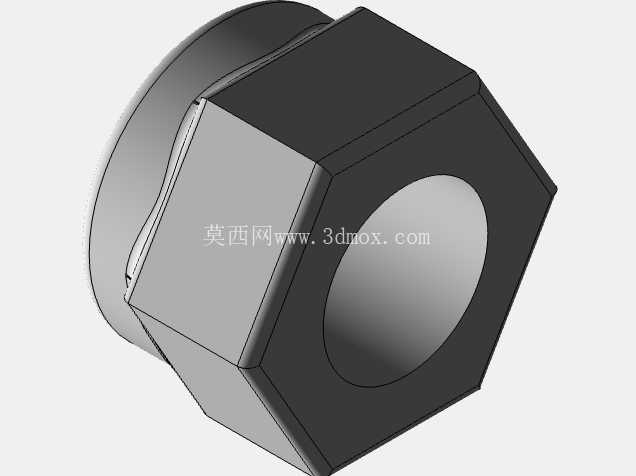

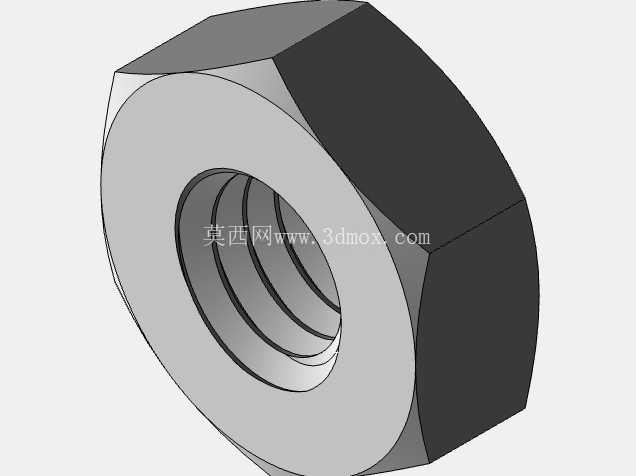

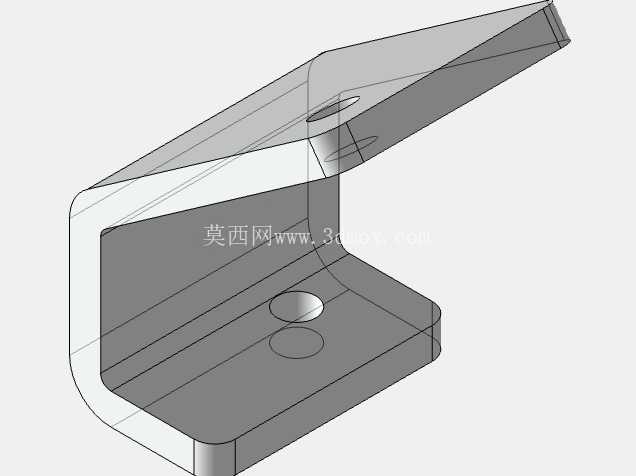

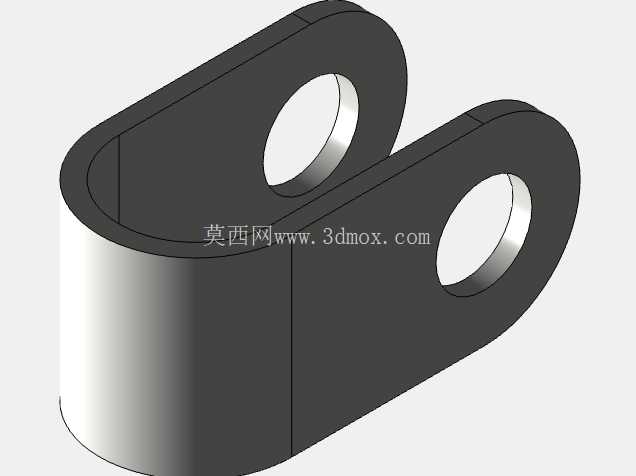

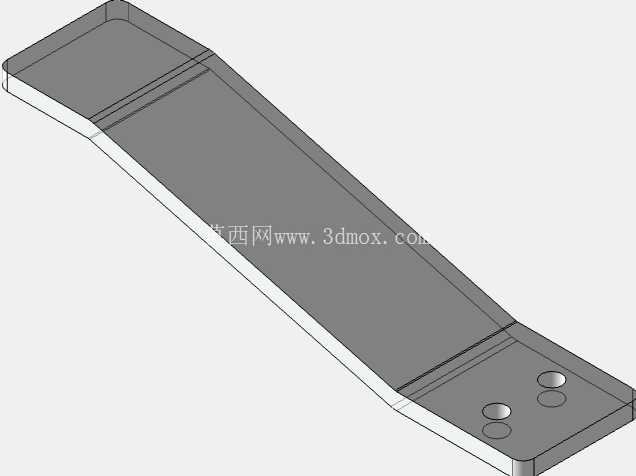

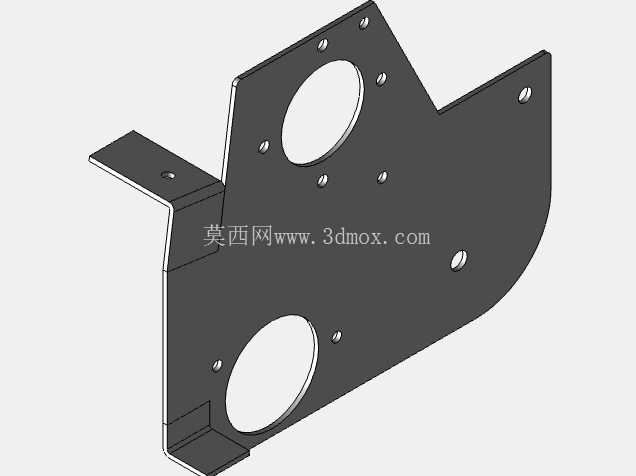

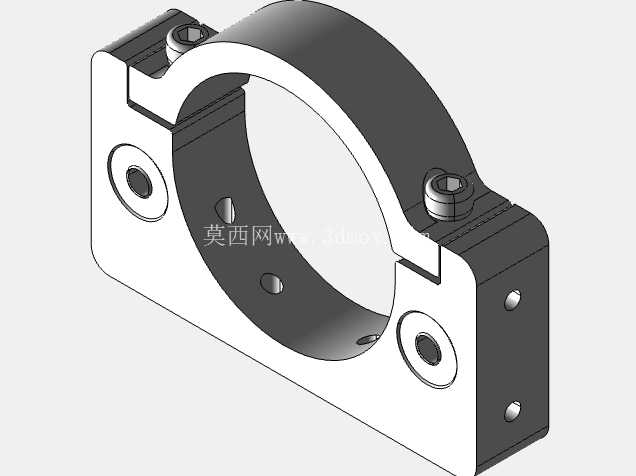

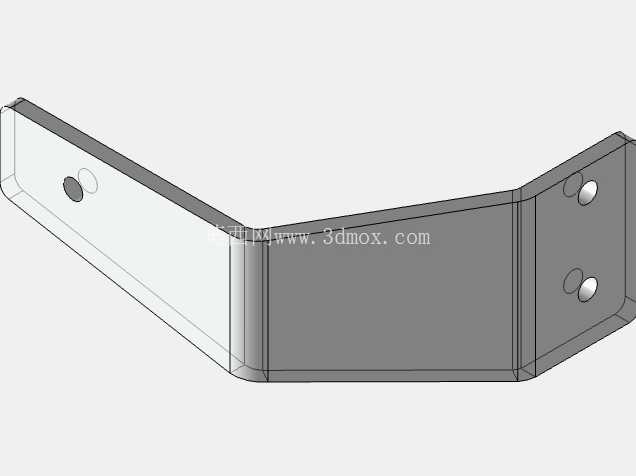

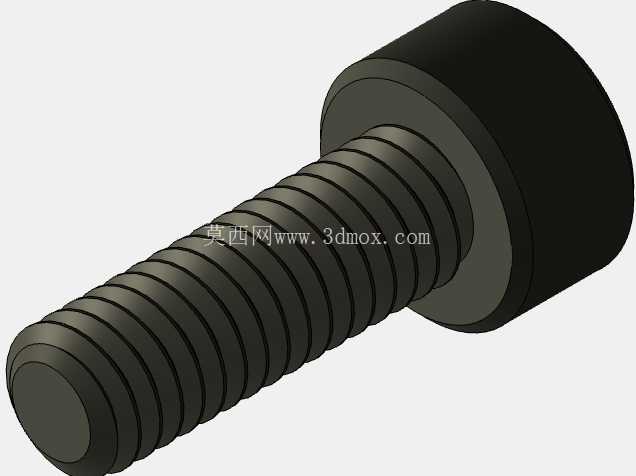

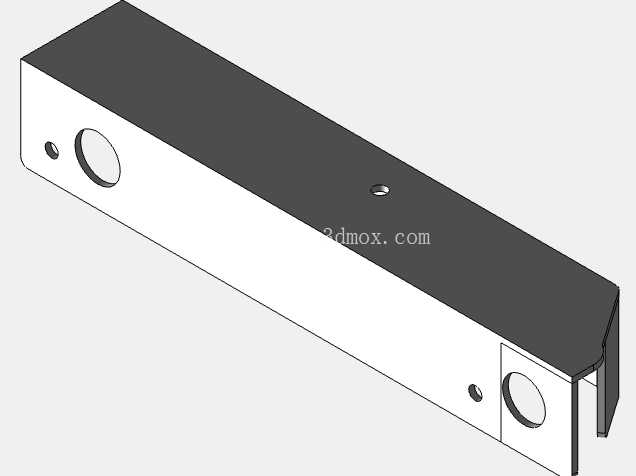

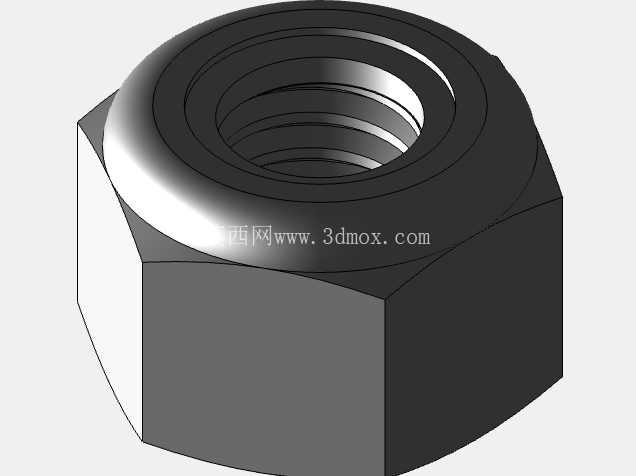

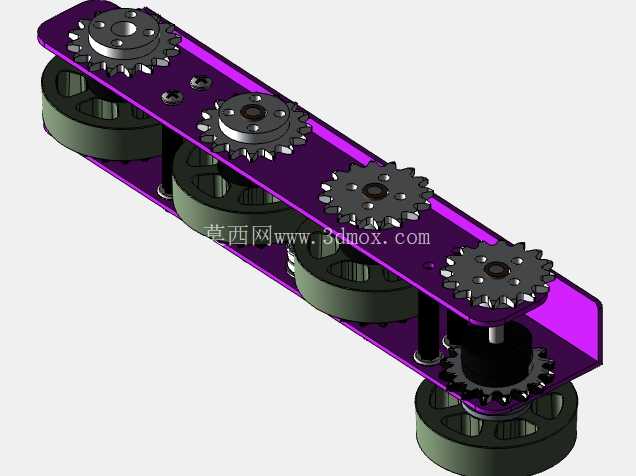

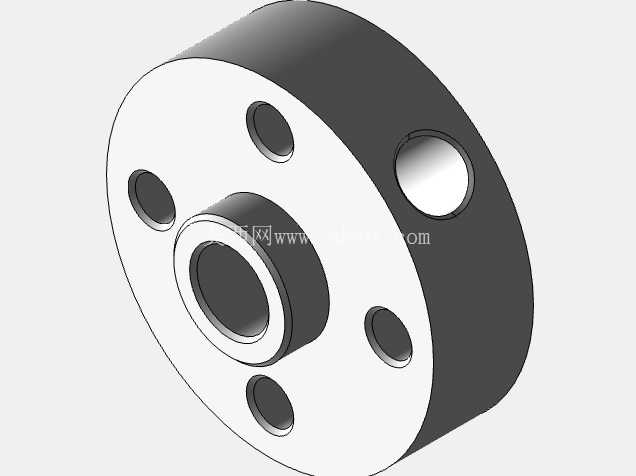

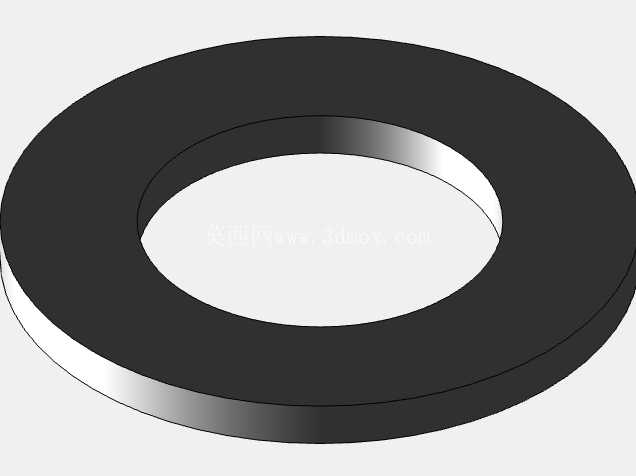

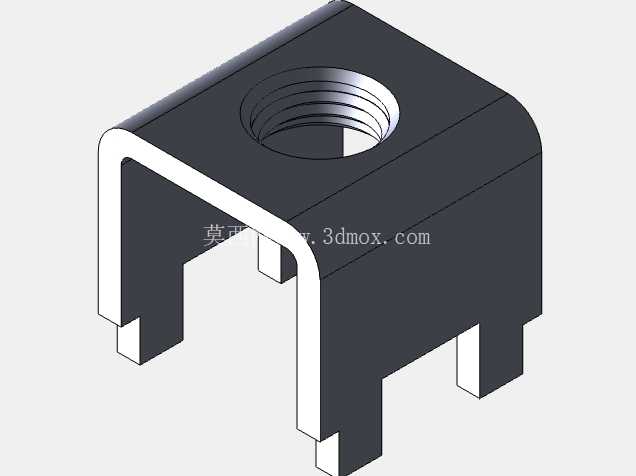

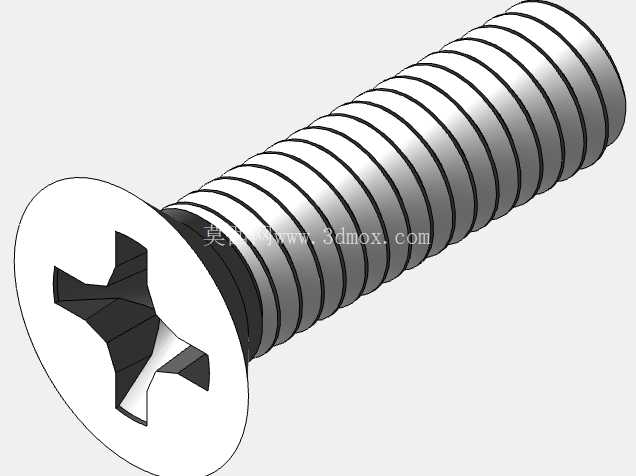

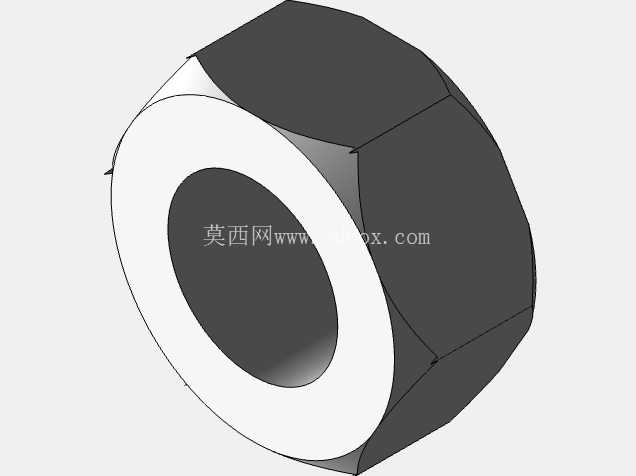

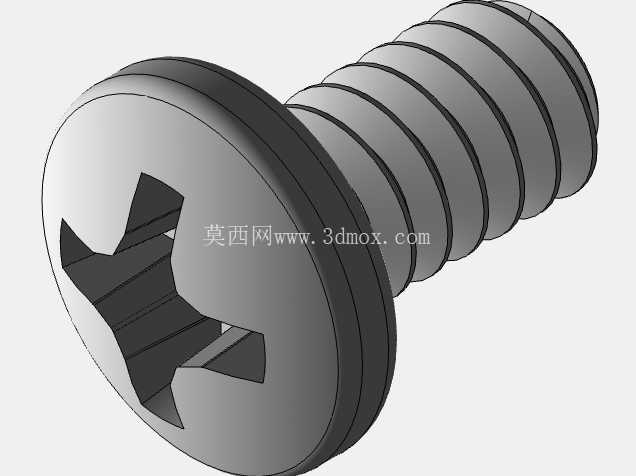

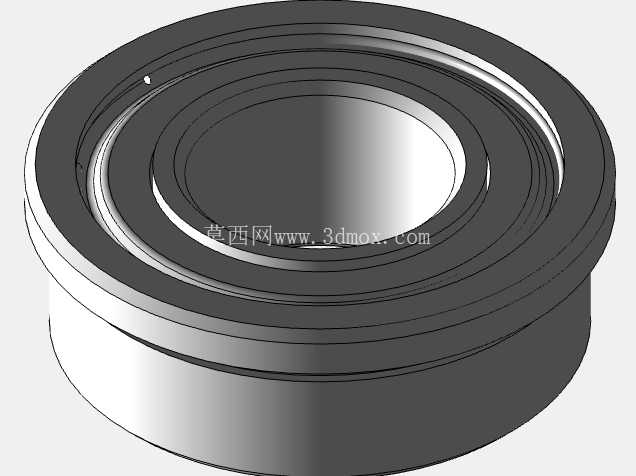

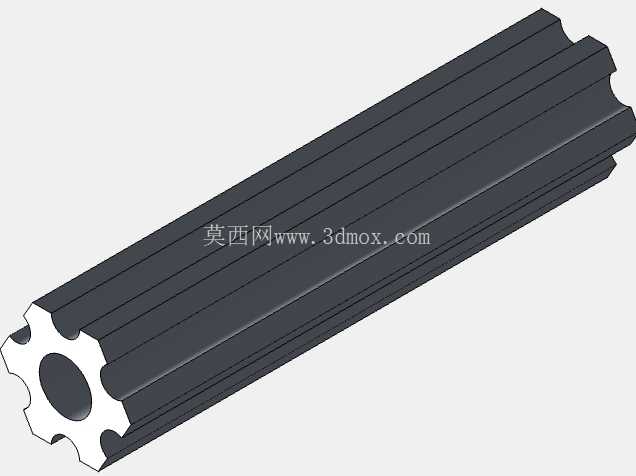

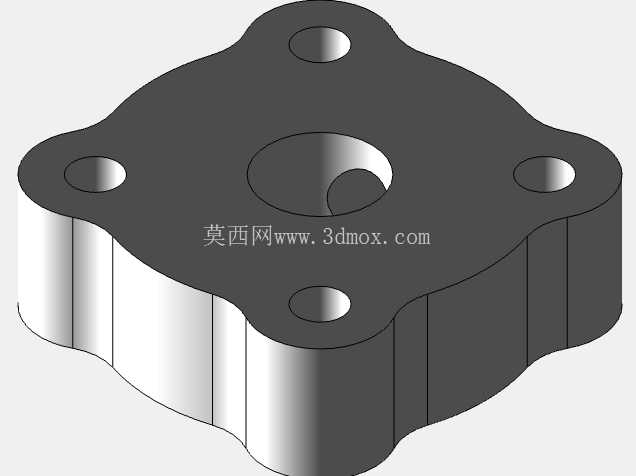

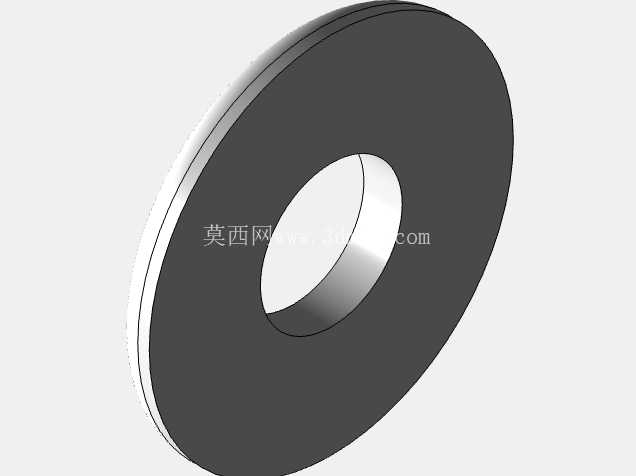

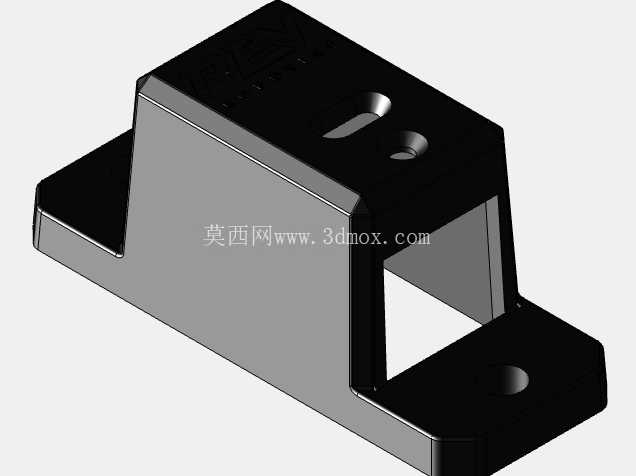

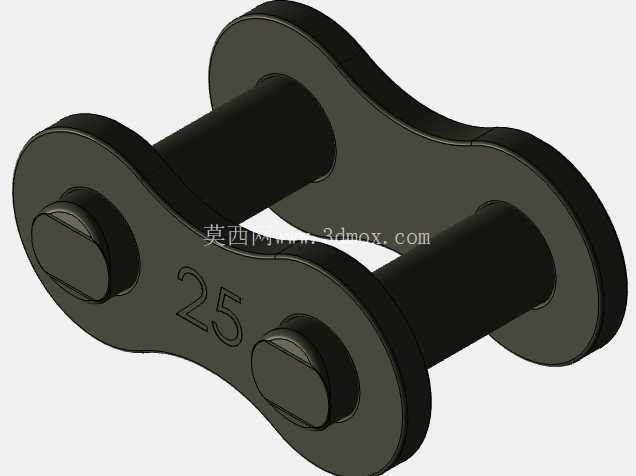

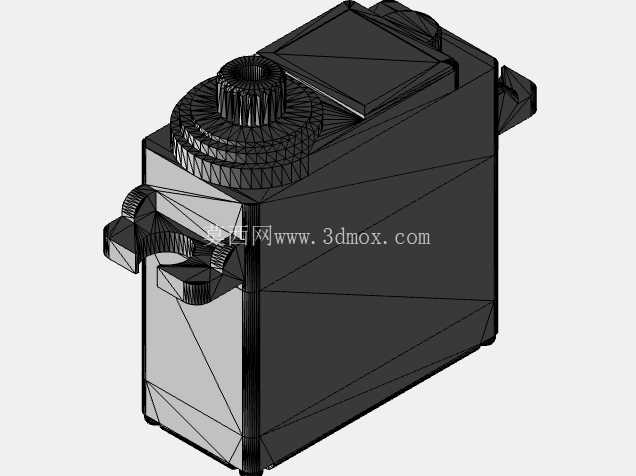

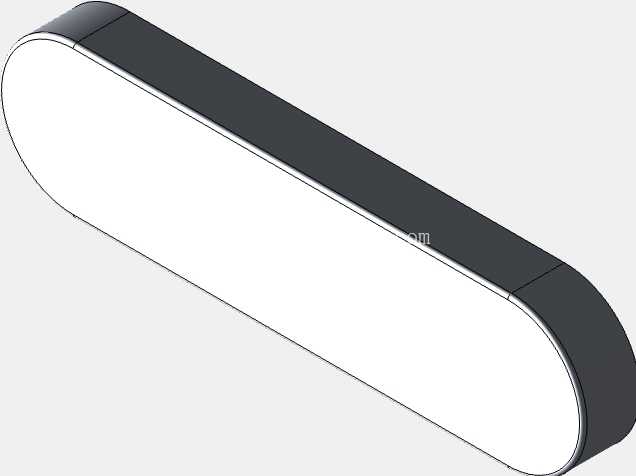

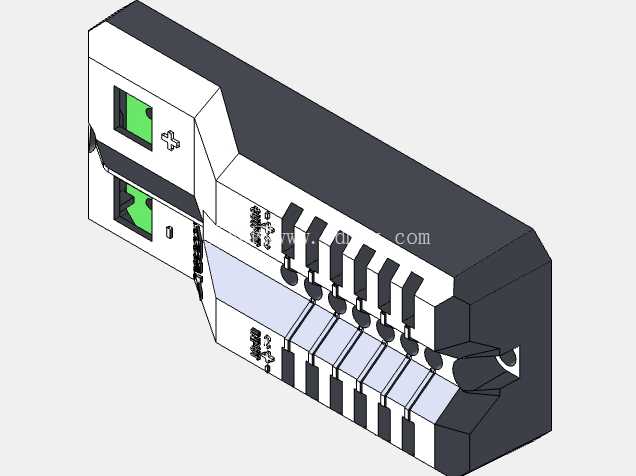

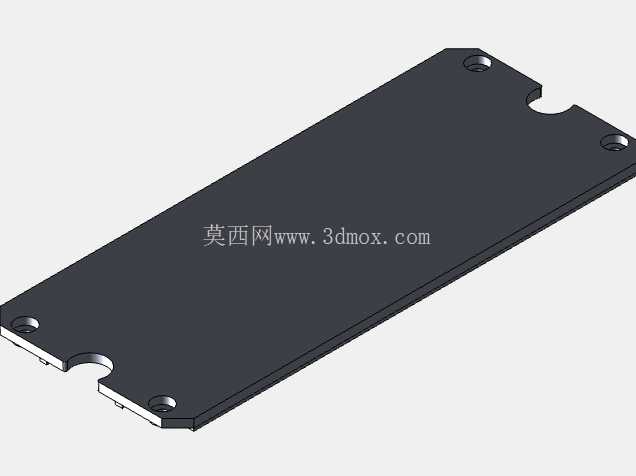

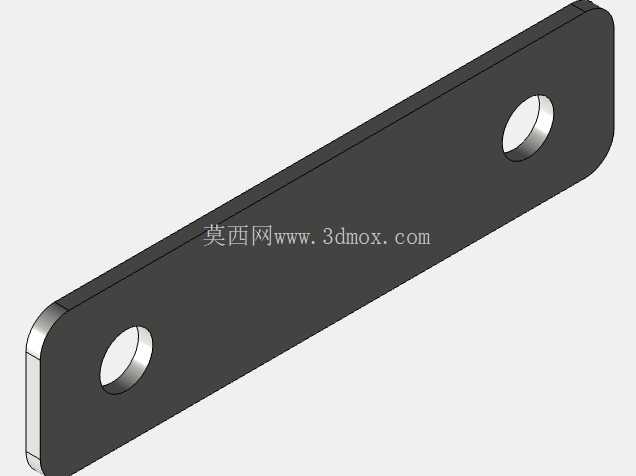

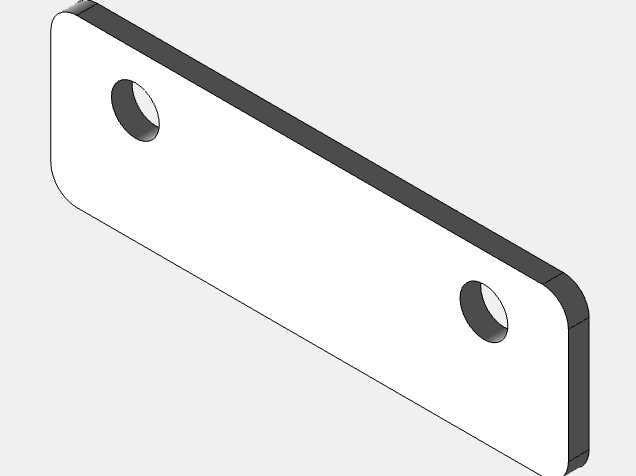

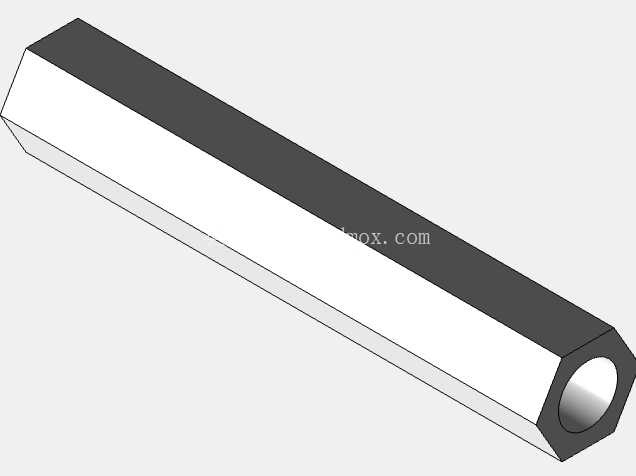

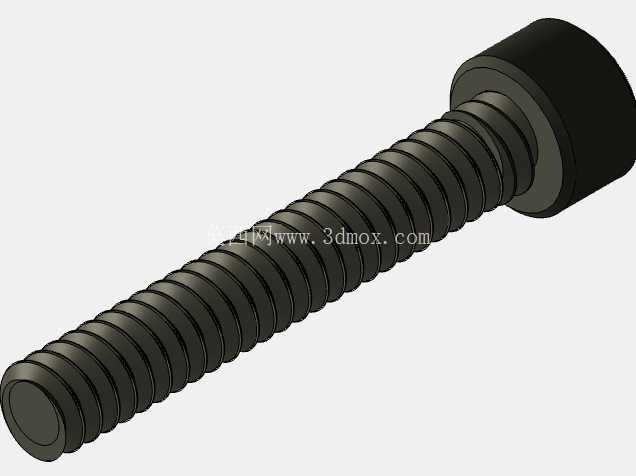

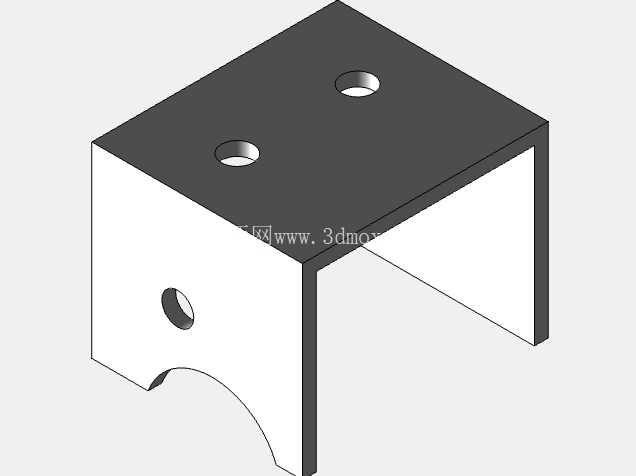

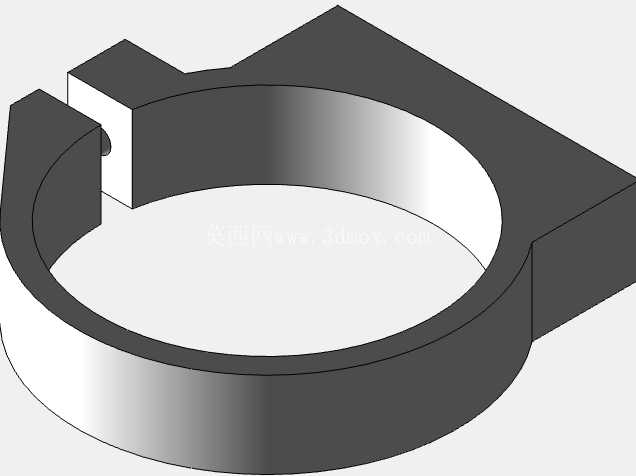

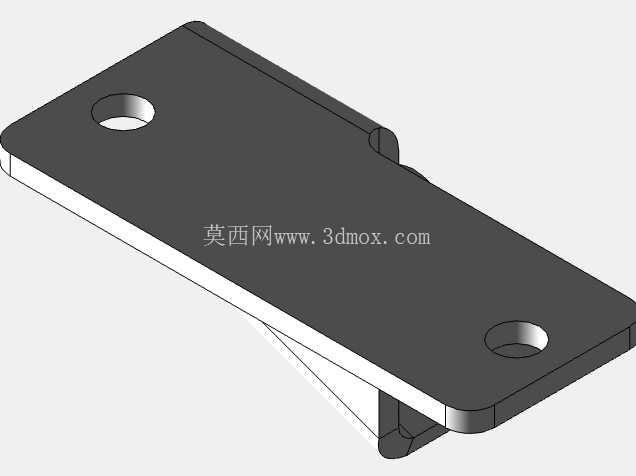

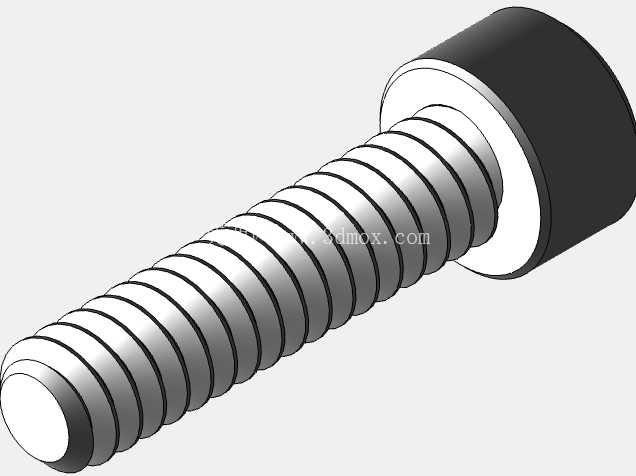

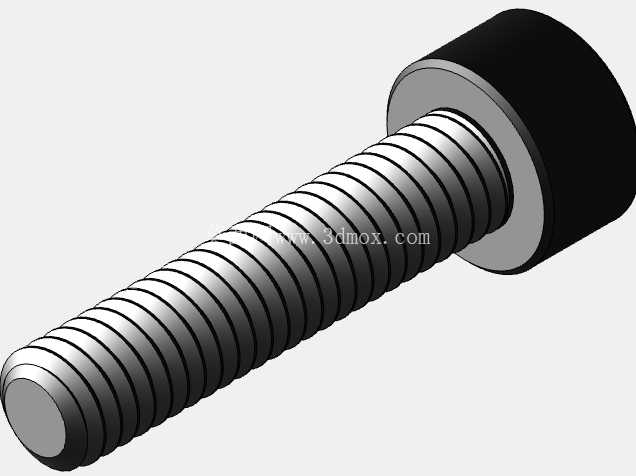

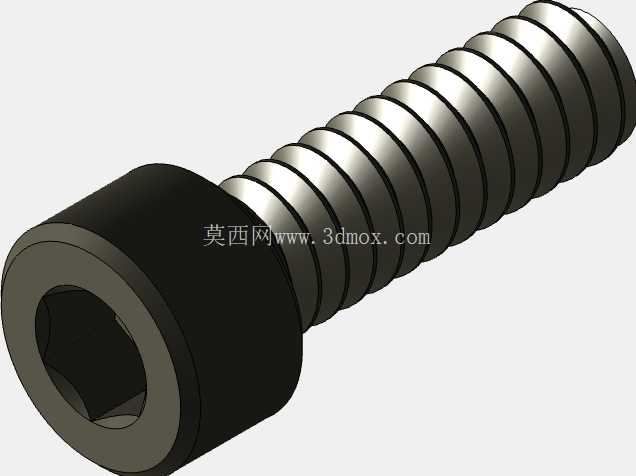

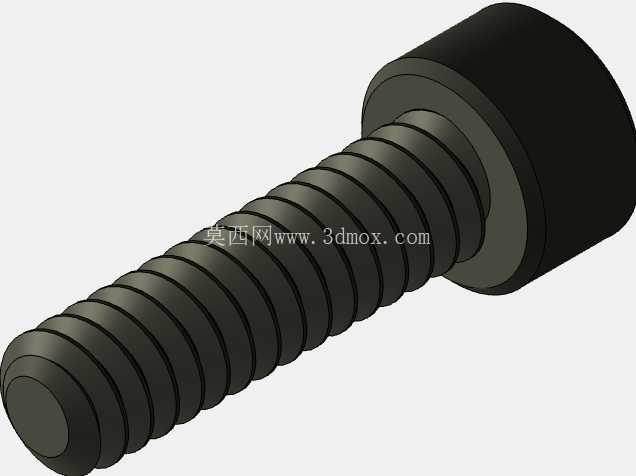

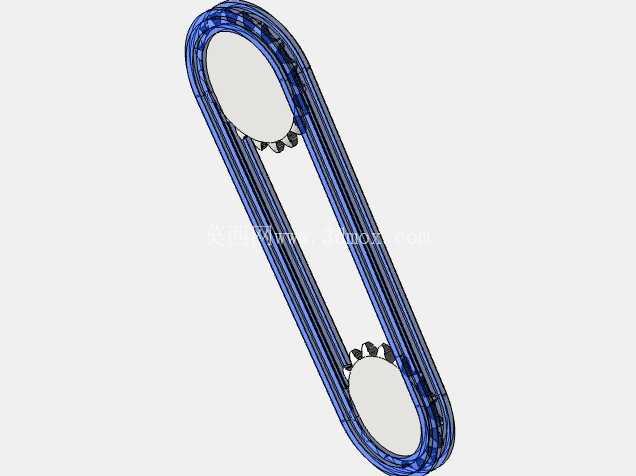

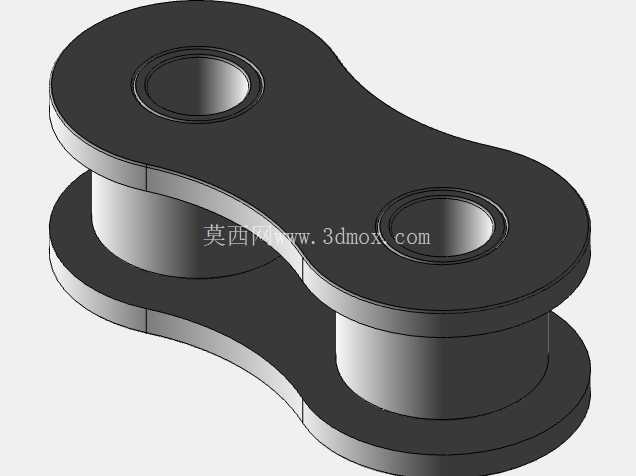

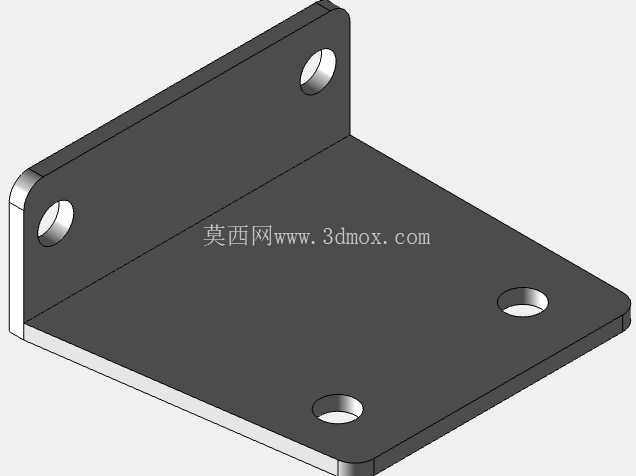

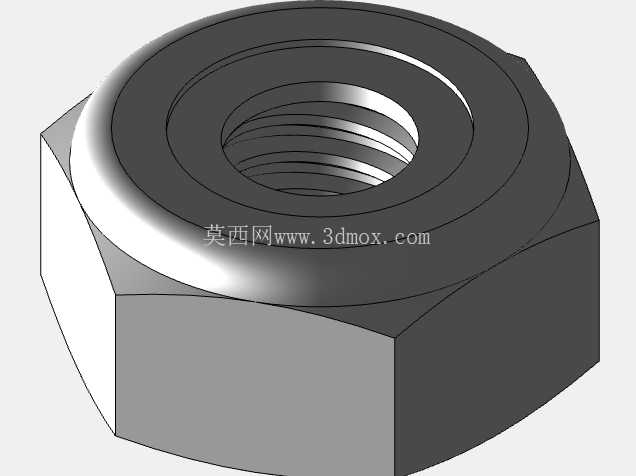

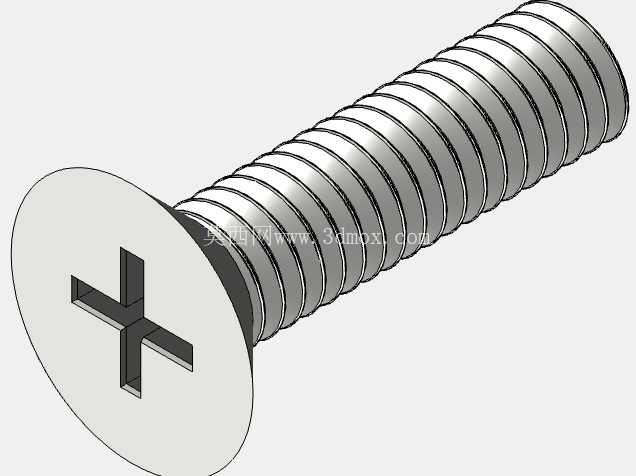

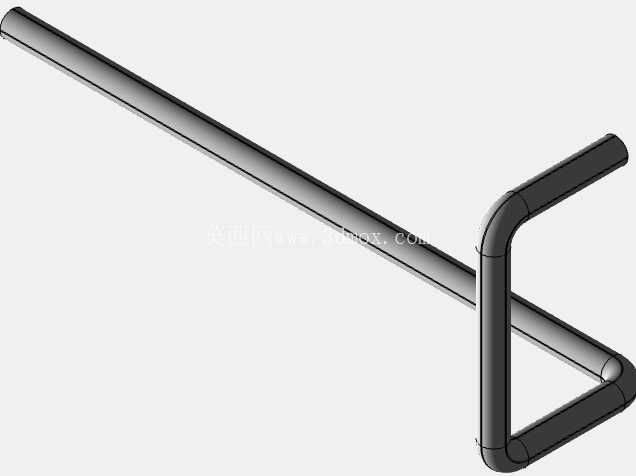

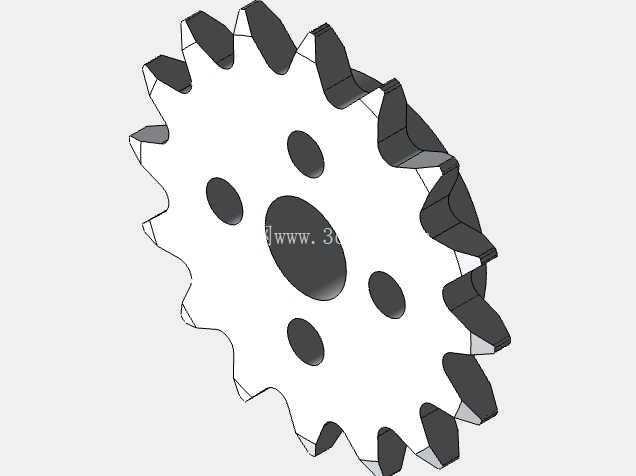

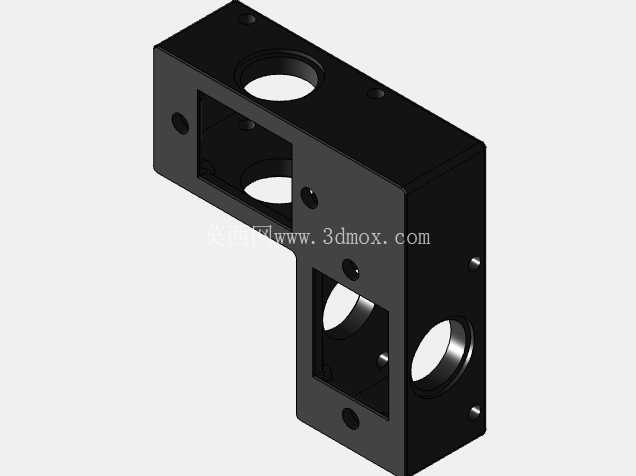

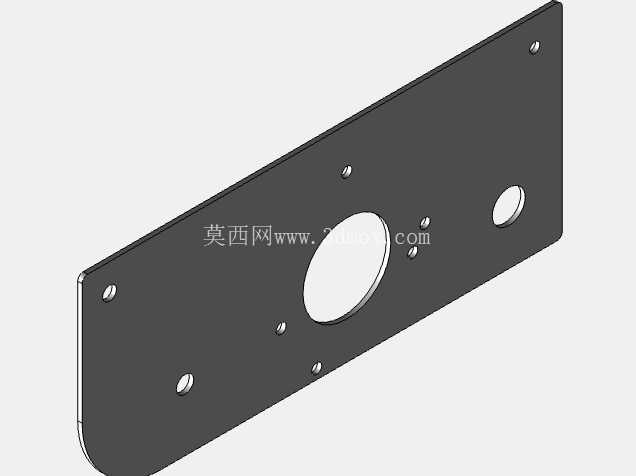

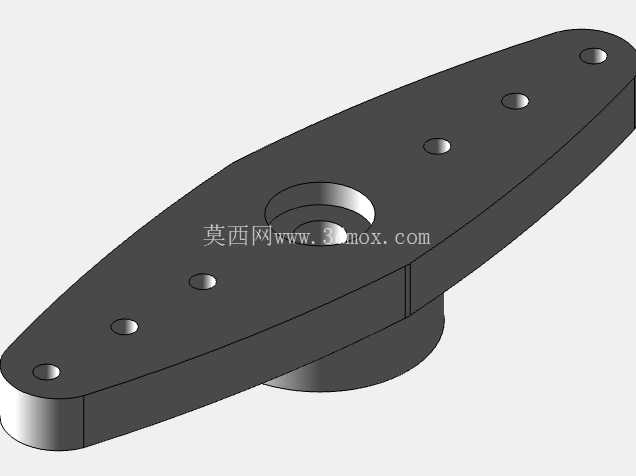

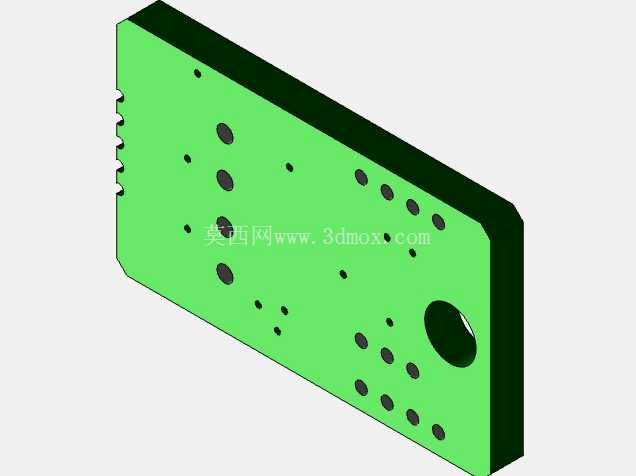

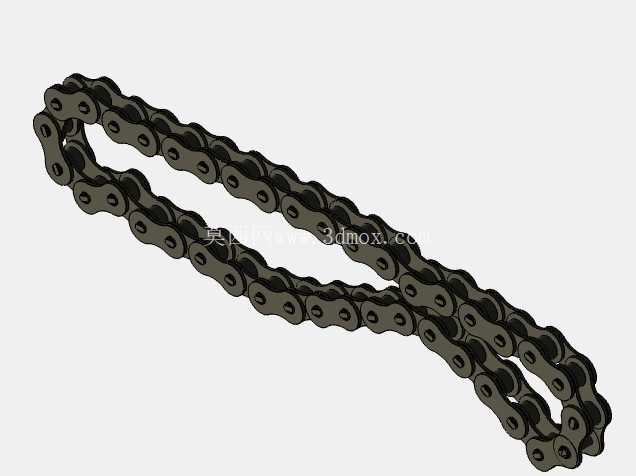

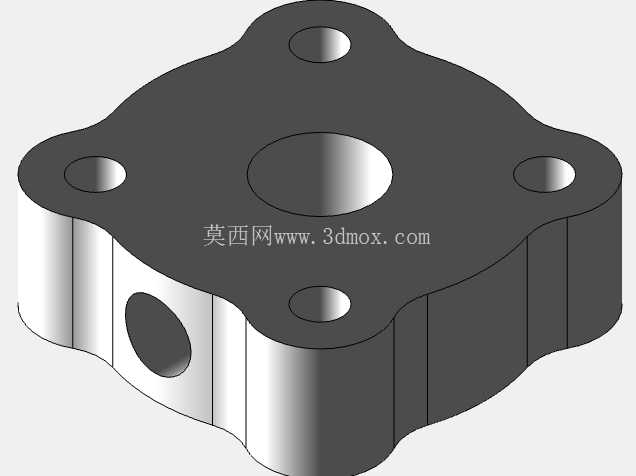

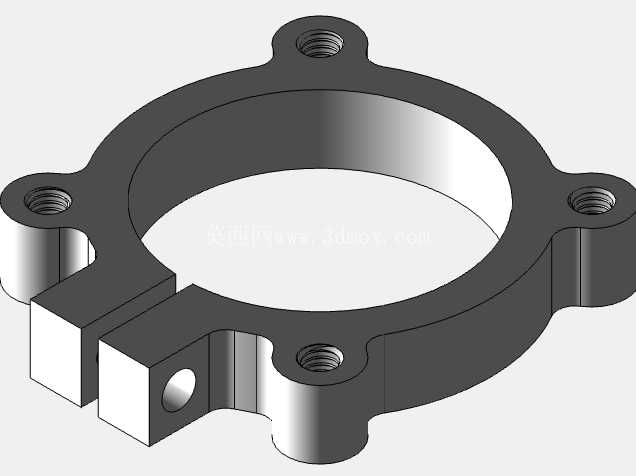

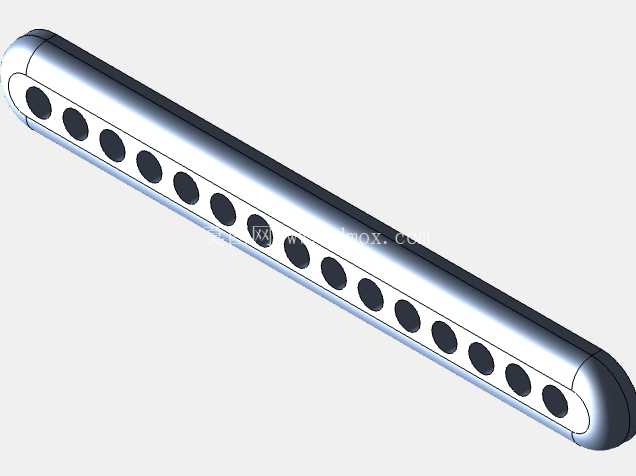

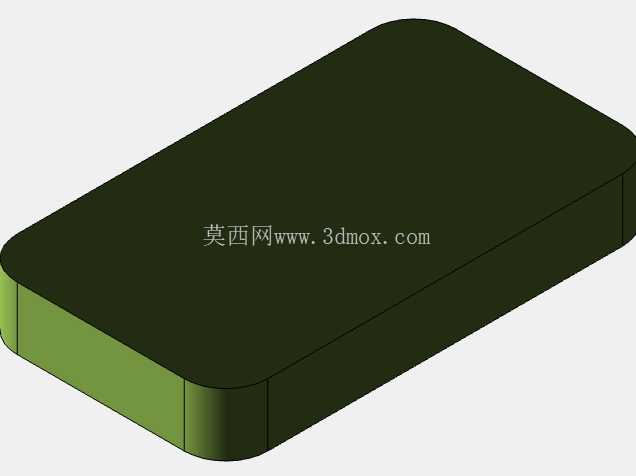

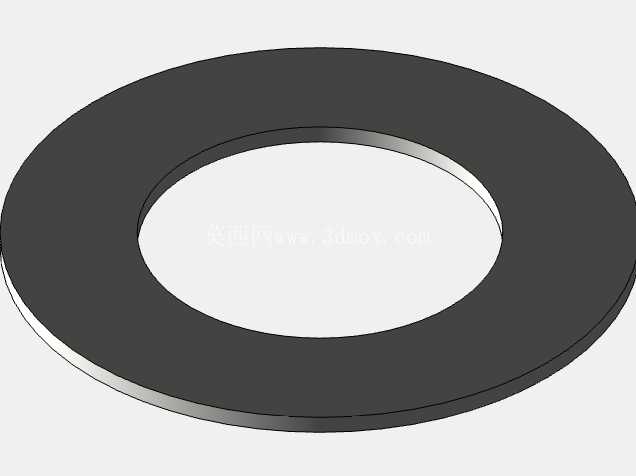

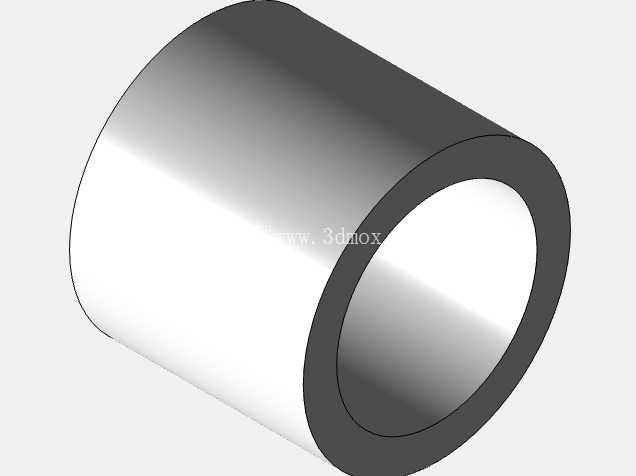

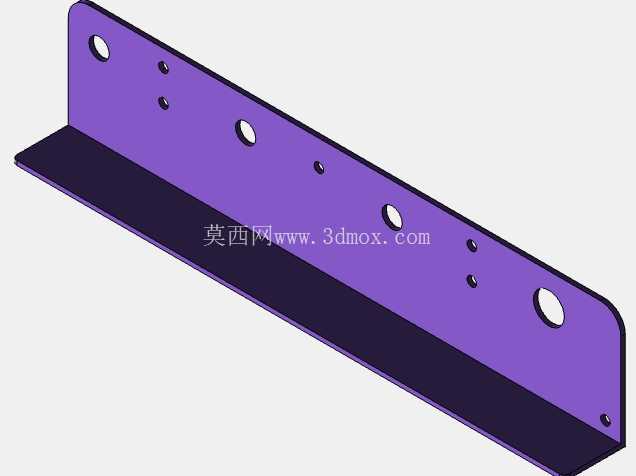

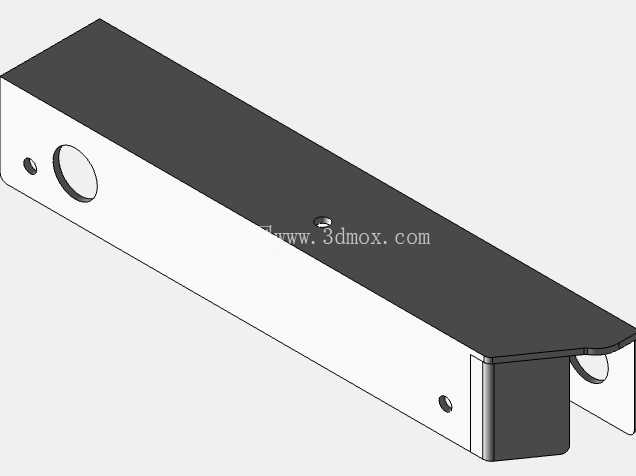

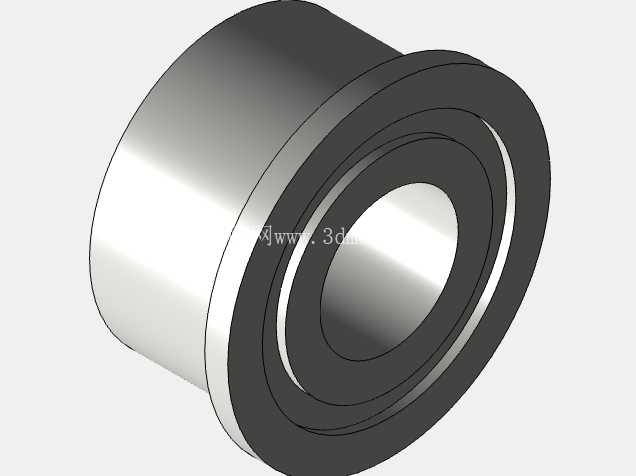

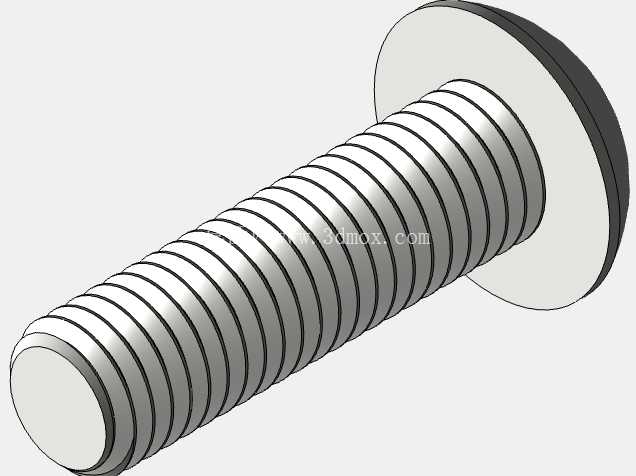

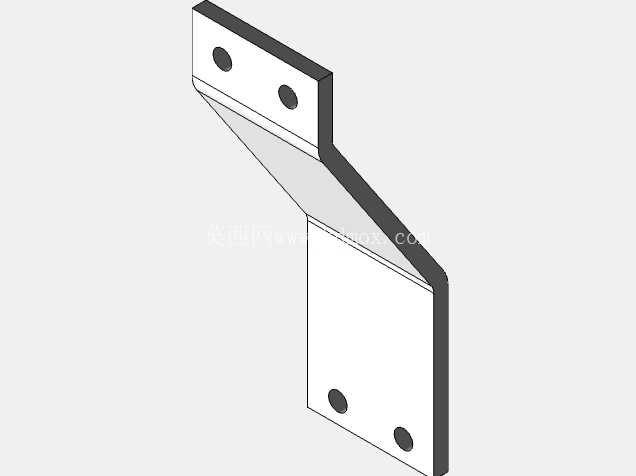

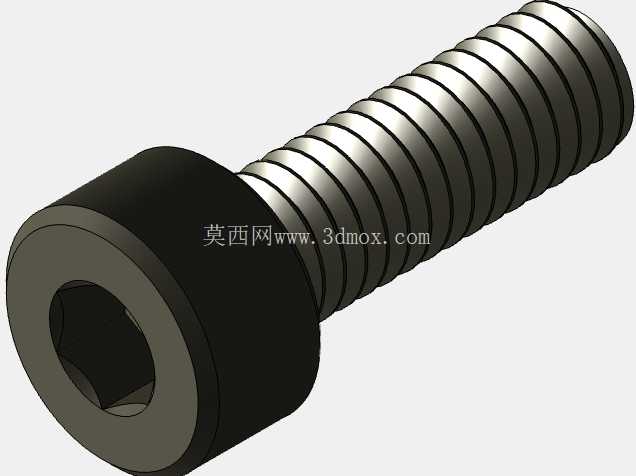

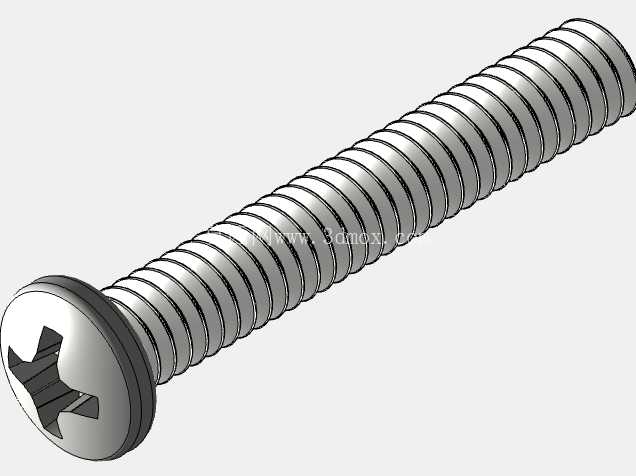

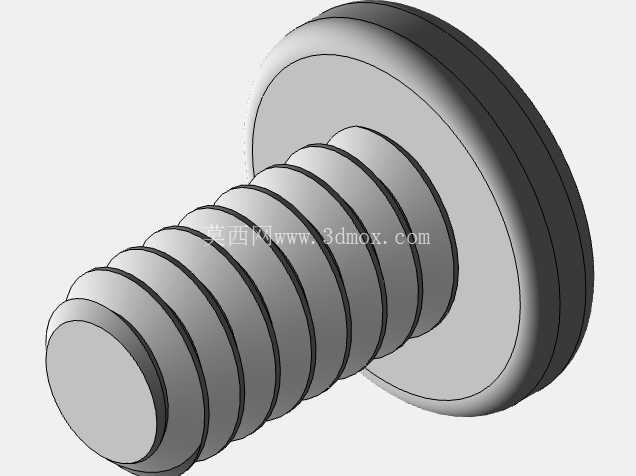

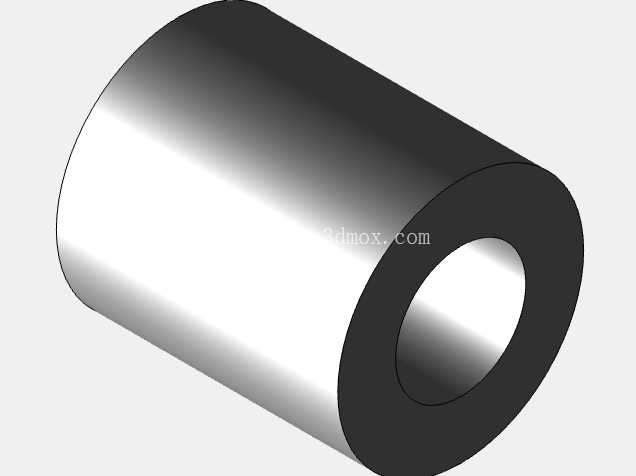

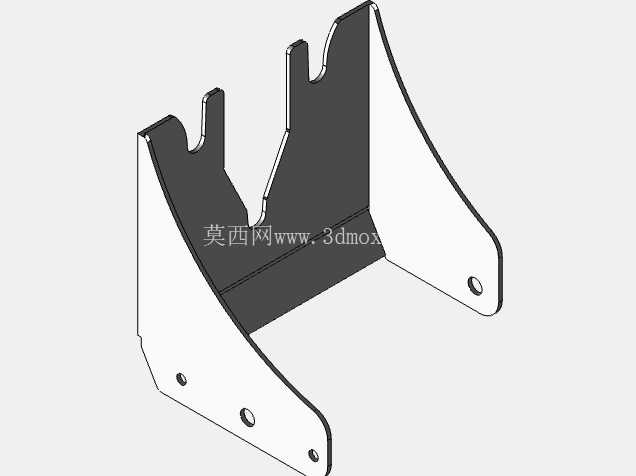

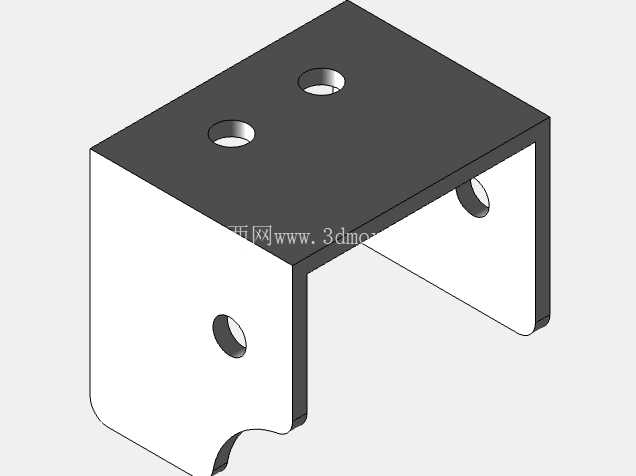

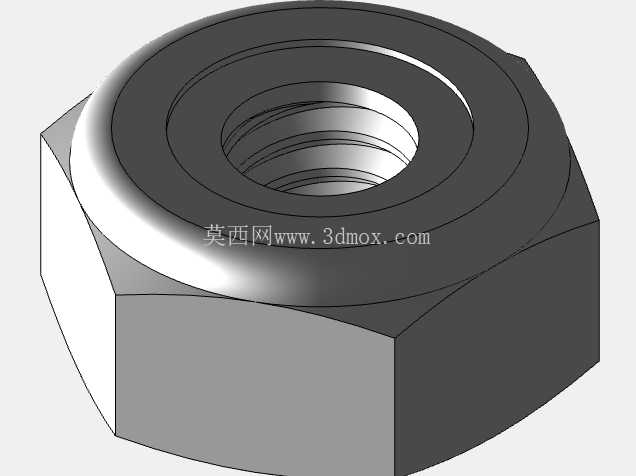

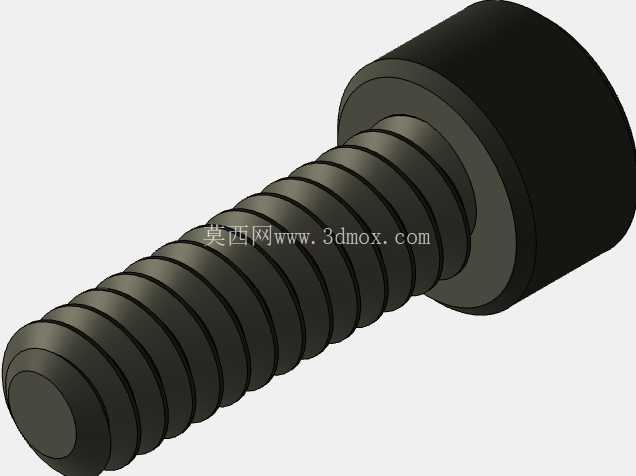

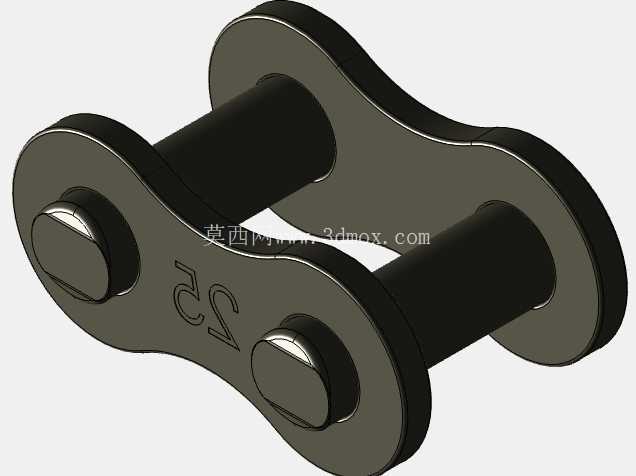

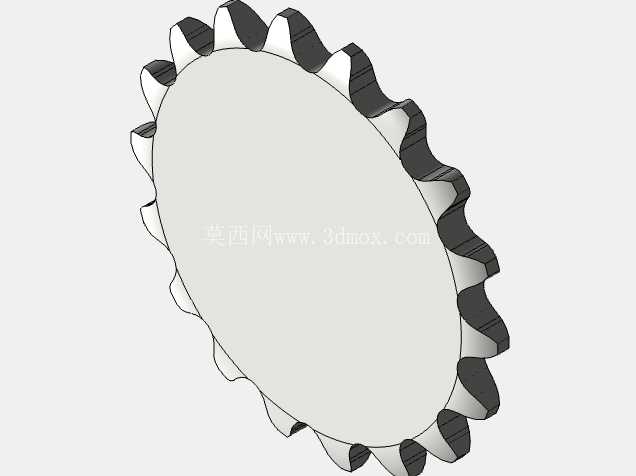

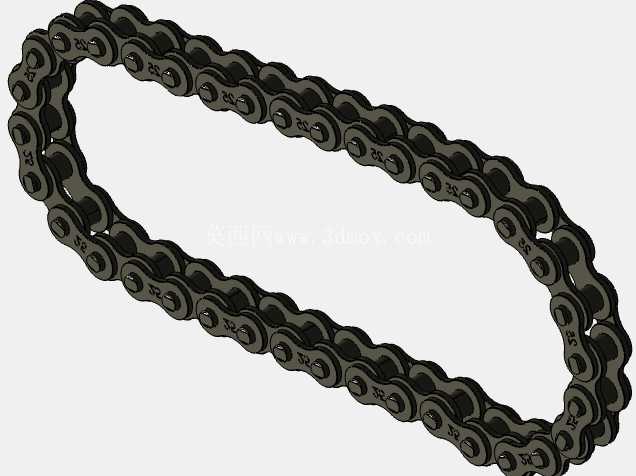

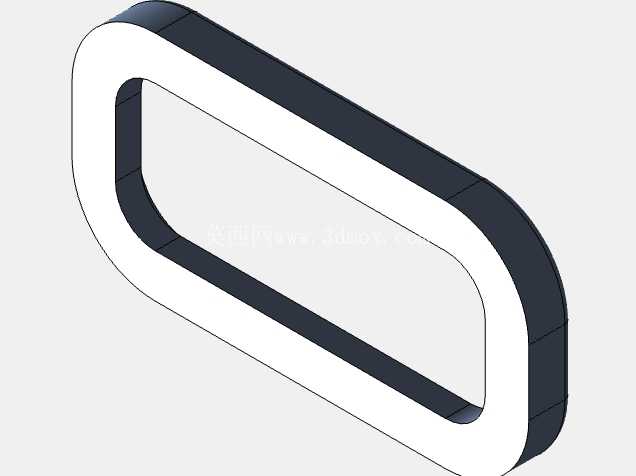

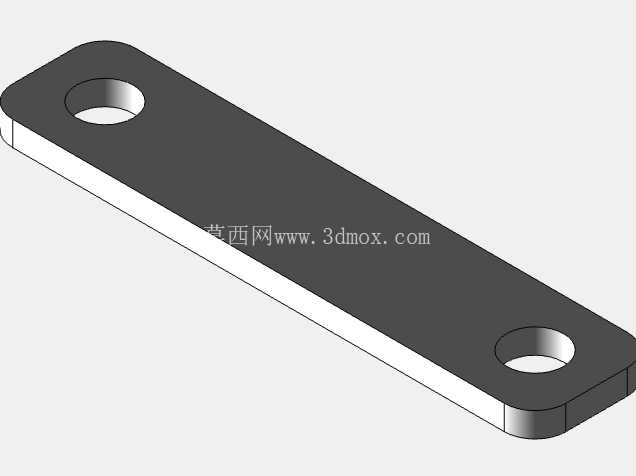

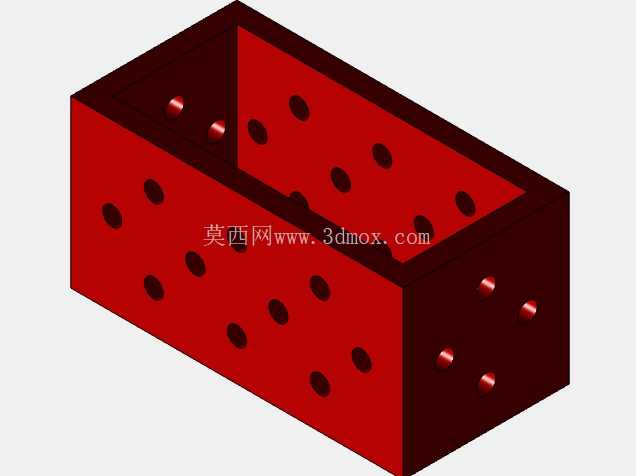

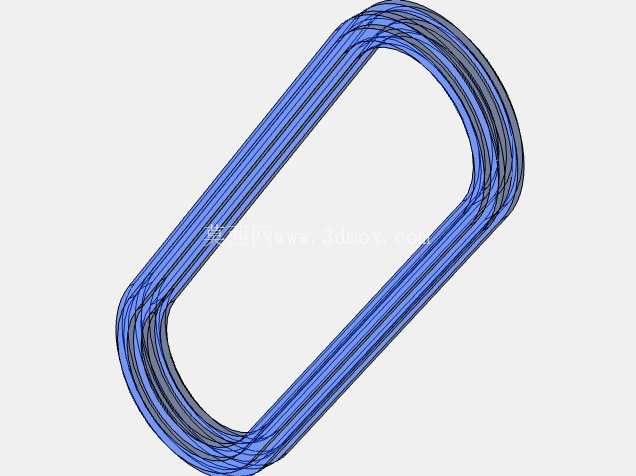

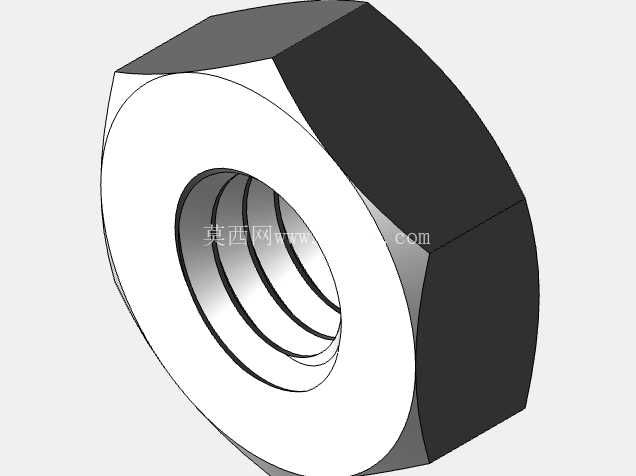

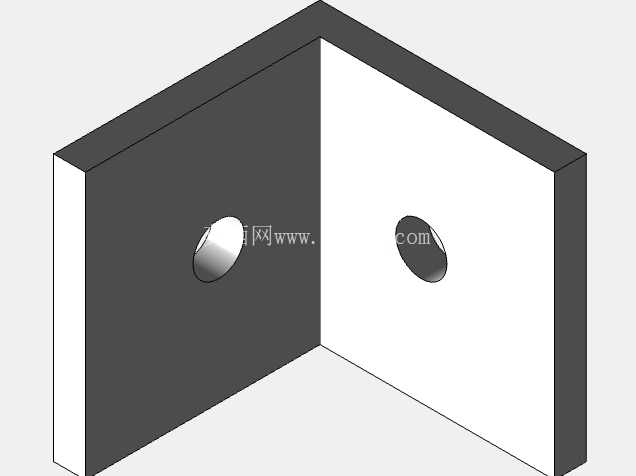

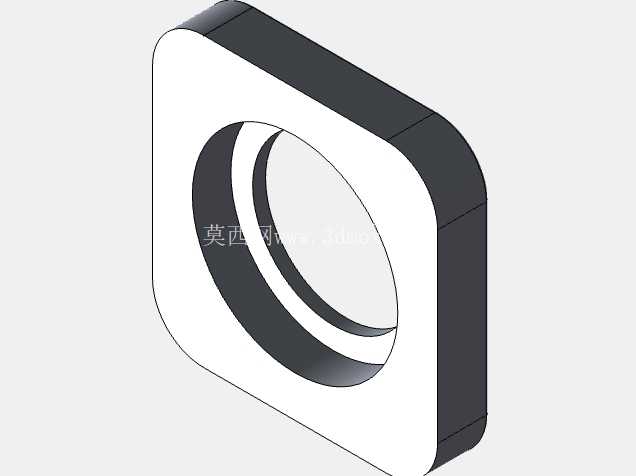

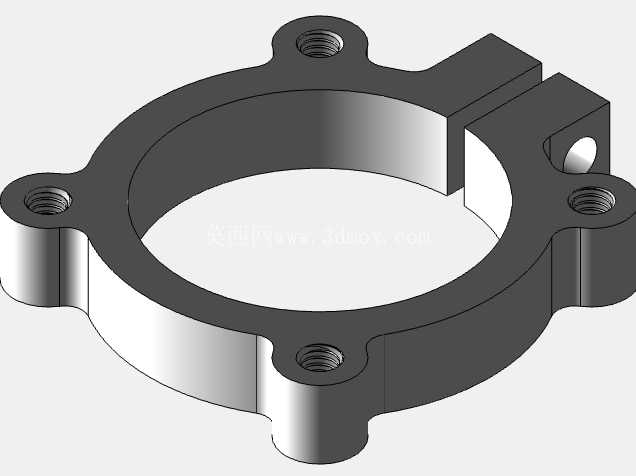

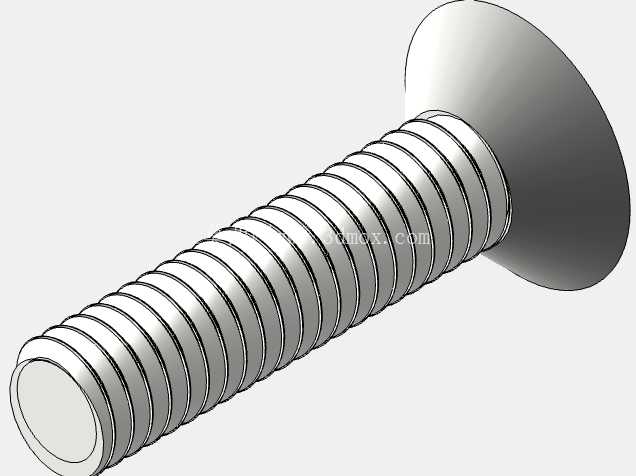

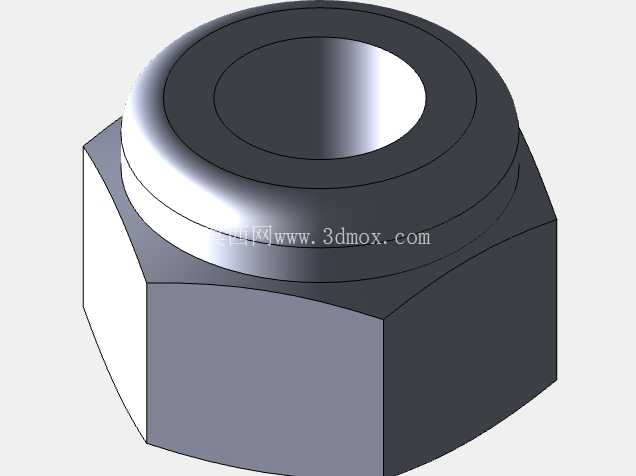

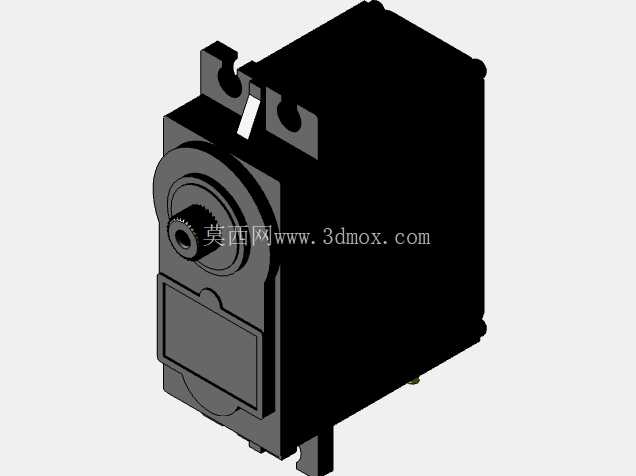

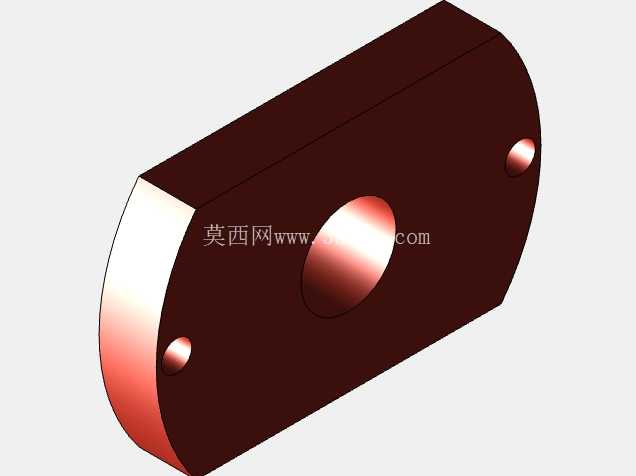

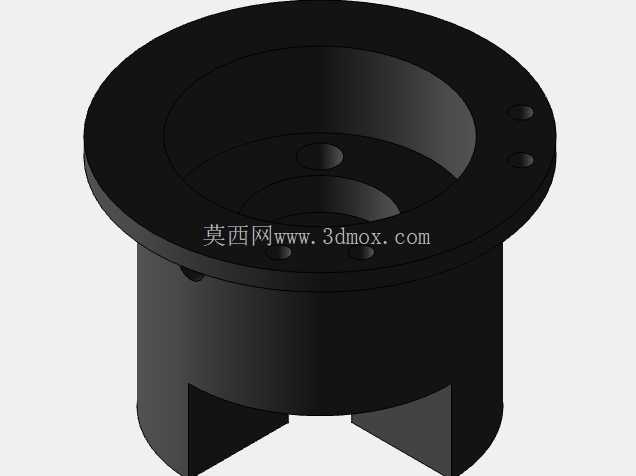

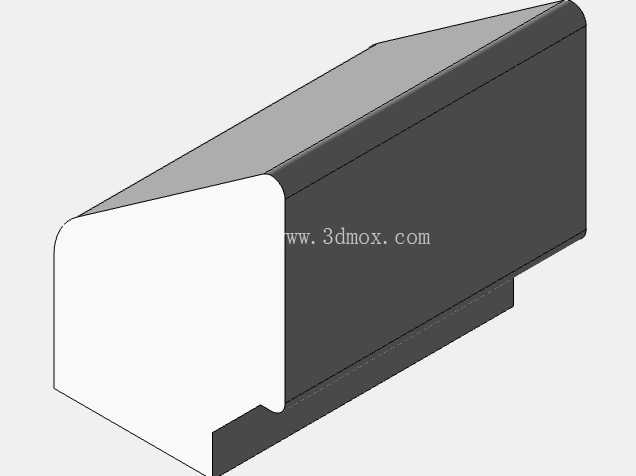

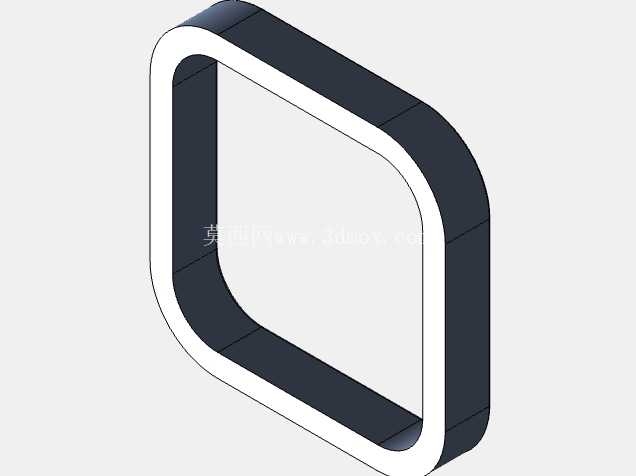

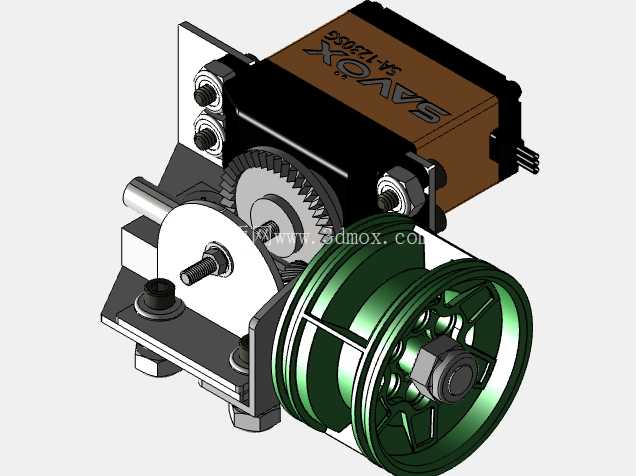

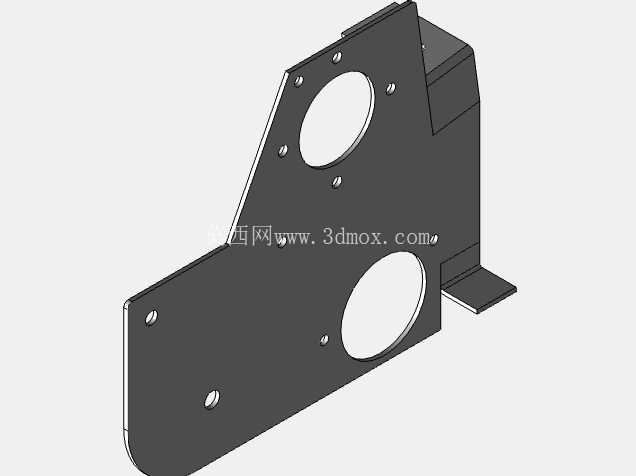

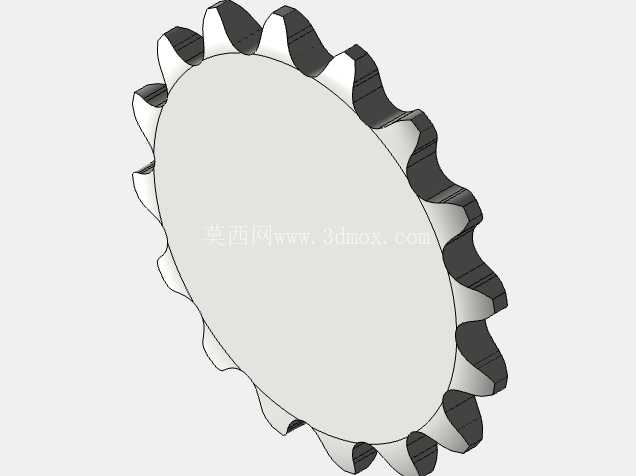

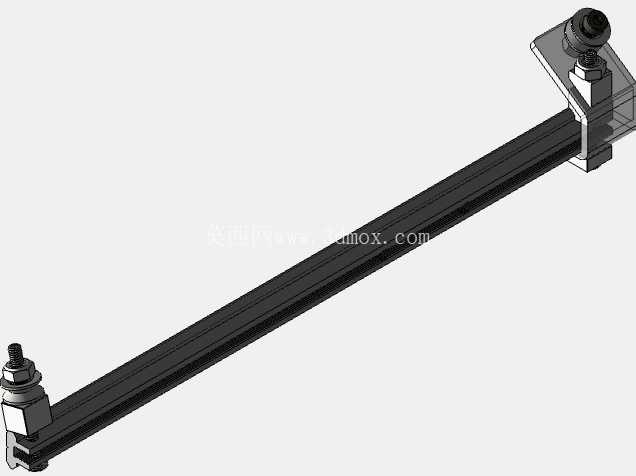

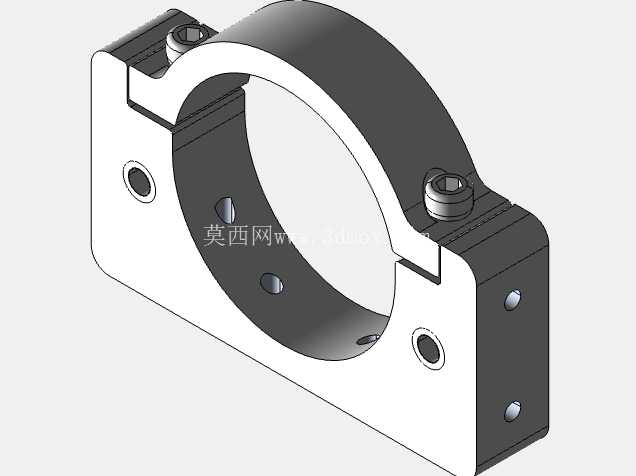

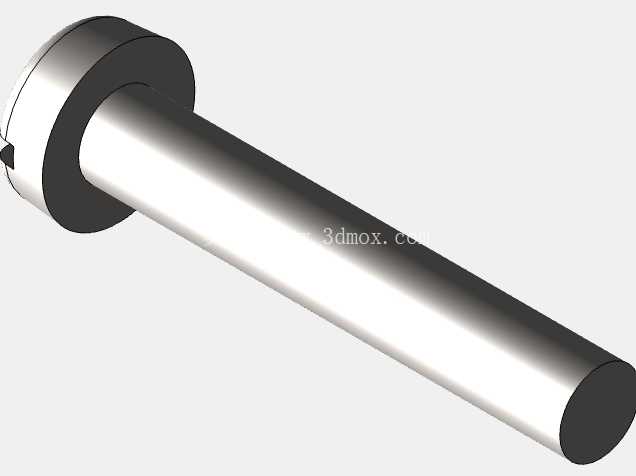

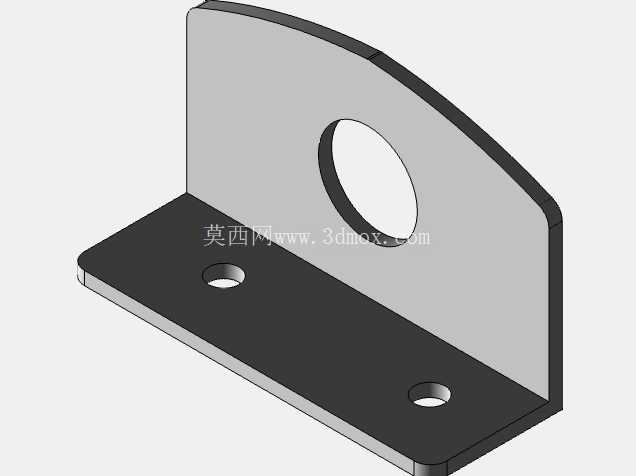

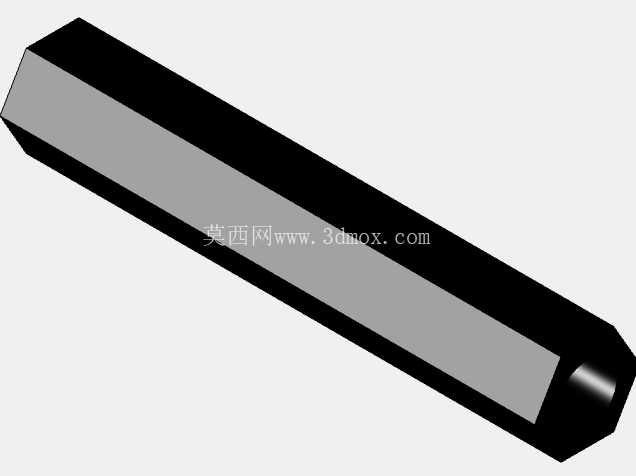

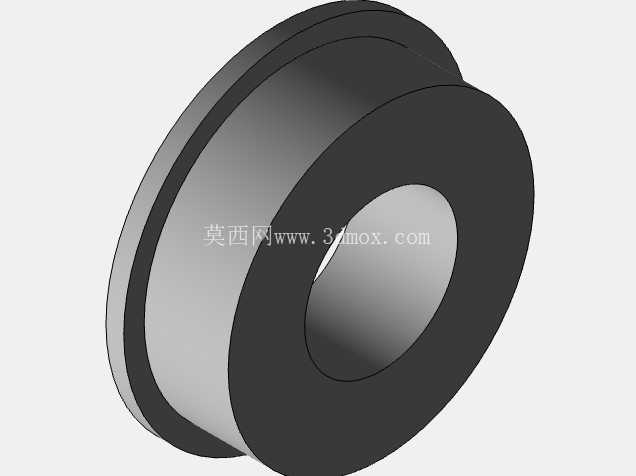

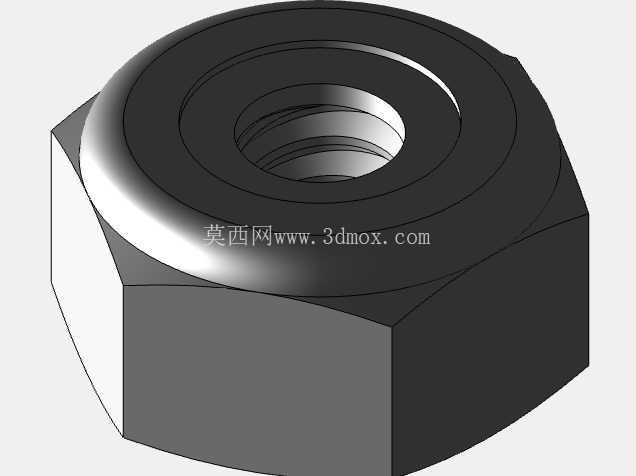

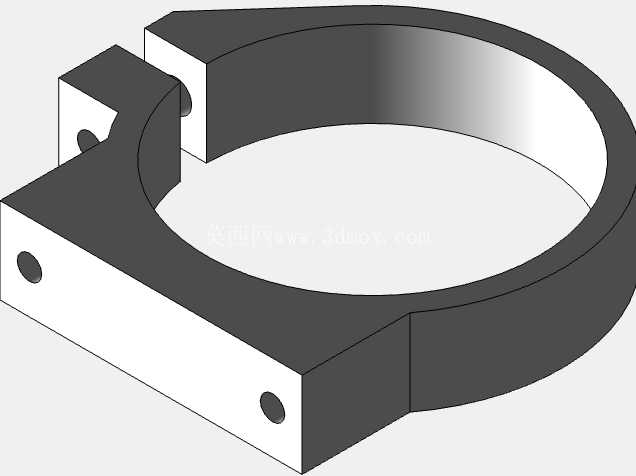

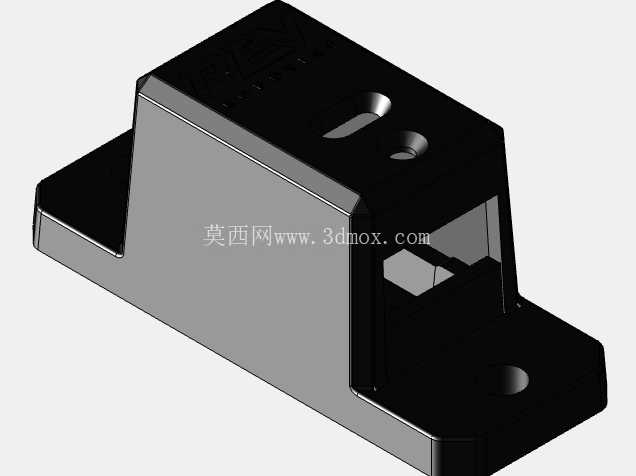

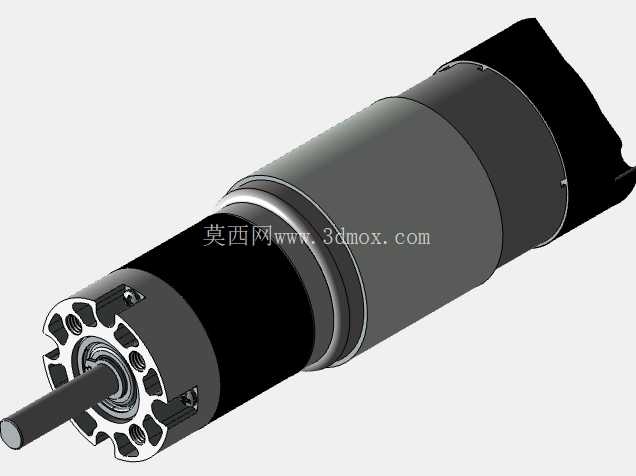

从结构设计逻辑来看，这款臂体采用正六边形空心截面设计，截面外接圆直径为50mm，单节臂体长度为400mm，相邻臂节之间采用间隙0.2mm的滑动配合，配合面粘贴1mm厚的聚四氟乙烯耐磨片，既能够降低伸缩过程的滑动阻力，又能长期承受竞赛场景下高频往复运动的磨损，不会出现运行卡顿、间隙变大的问题。臂体的驱动采用内置同步带传动方案，同步带布置在臂体内部的中空腔体内，不会占用外部安装空间，也能避免赛场内的方块碎屑、场地胶带残胶附着在传动部件上引发传动故障，驱动端的安装法兰设置在臂体根部，与机器人底盘的回转支座直接连接，安装定位面采用φ30mm的止口定位，配合四个M5的安装螺钉，能够保证臂体根部的连接刚度，避免伸出状态下根部出现晃动。

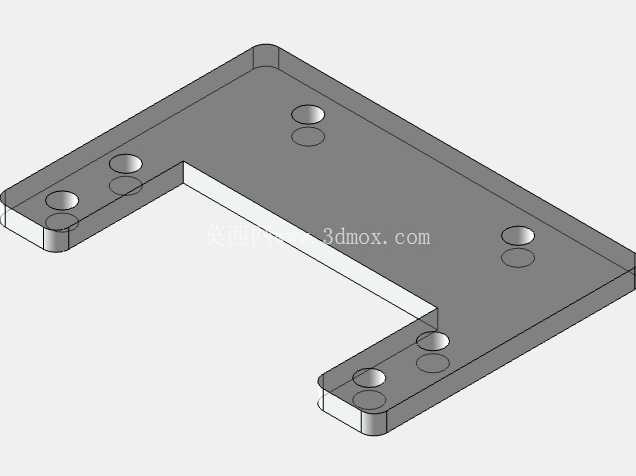

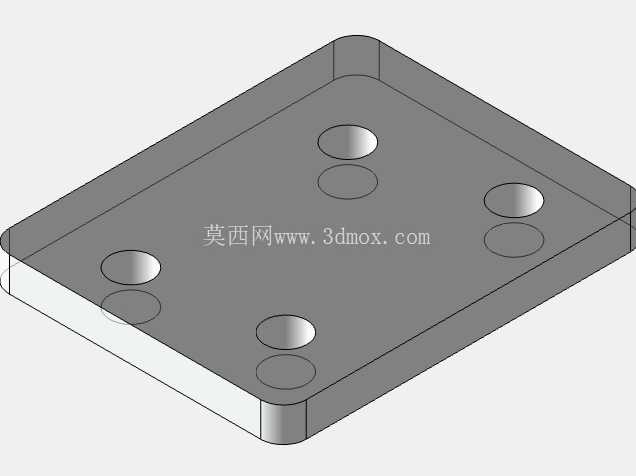

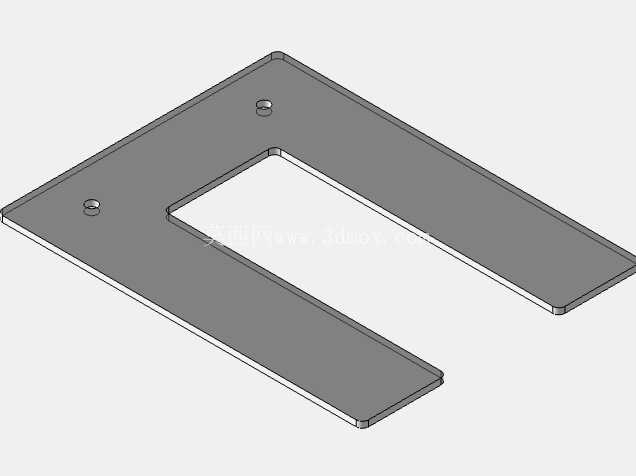

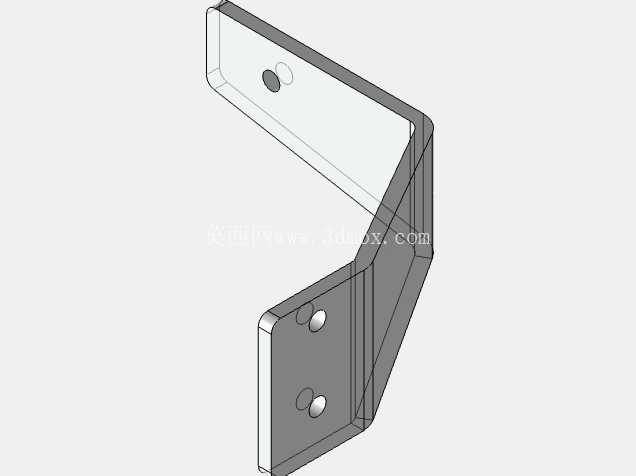

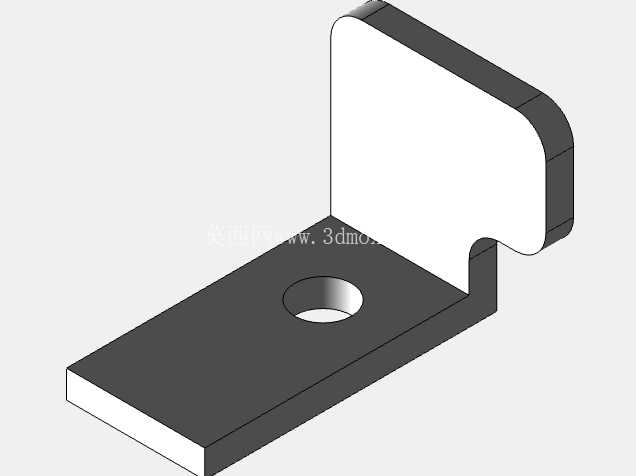

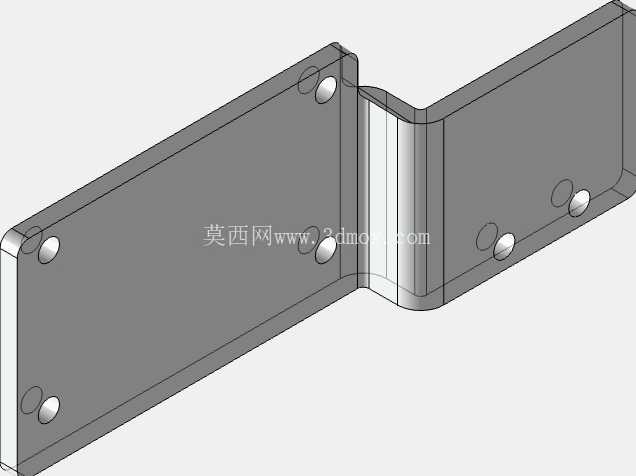

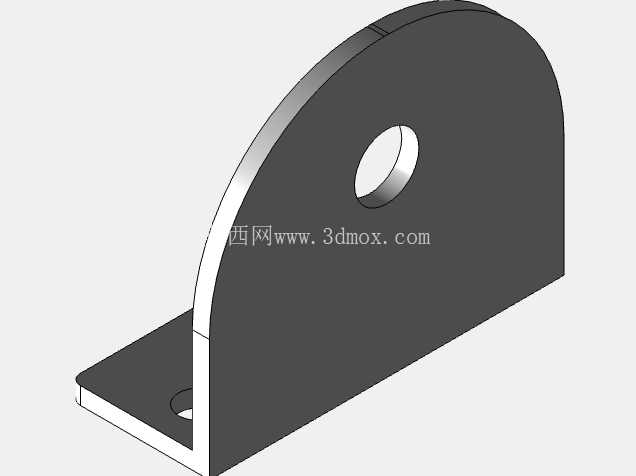

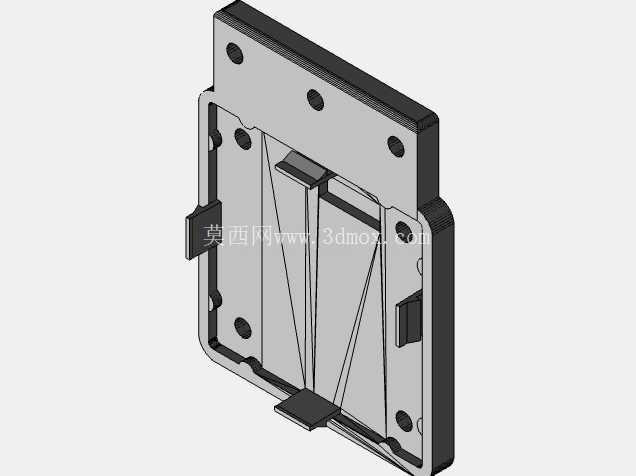

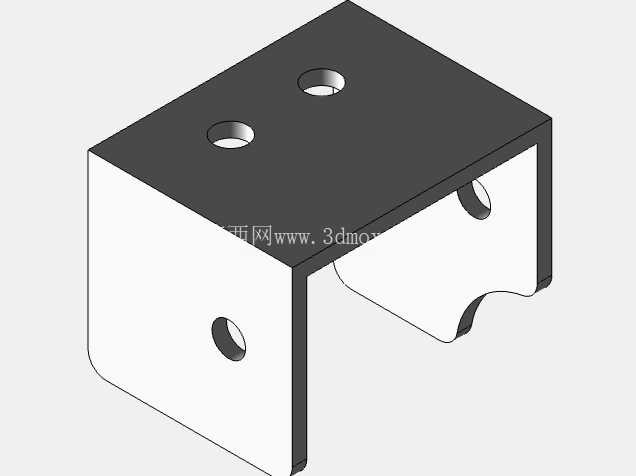

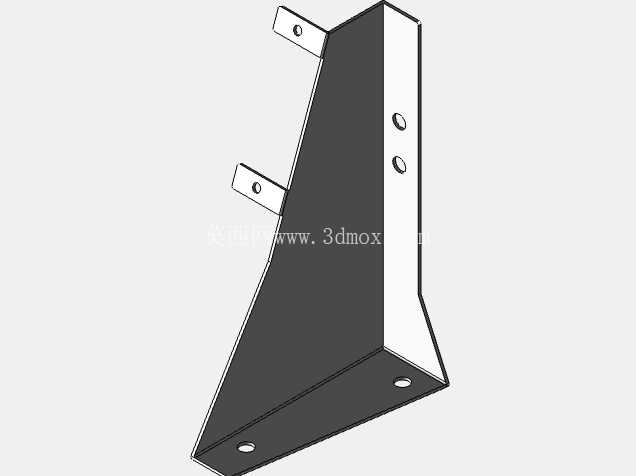

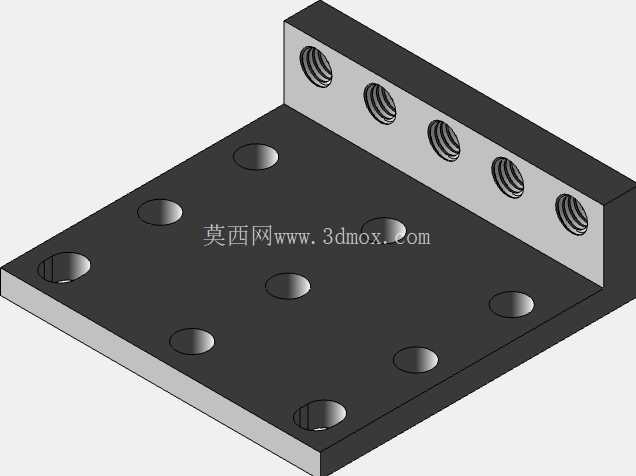

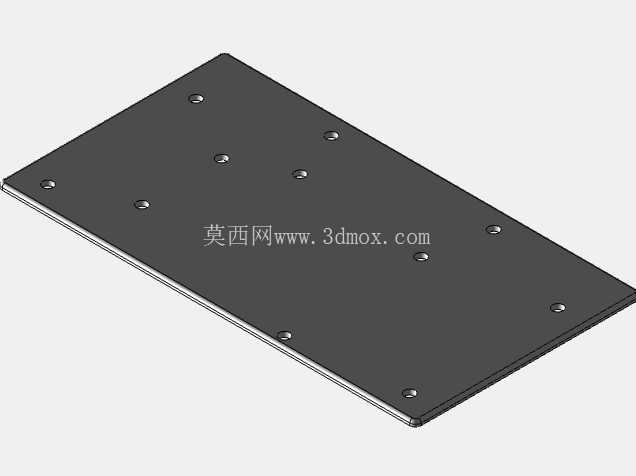

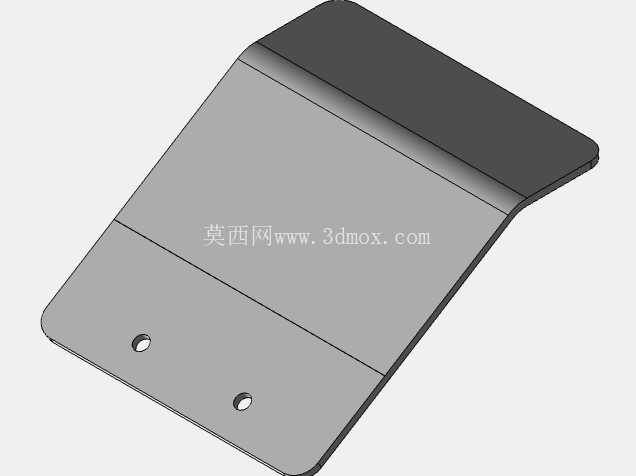

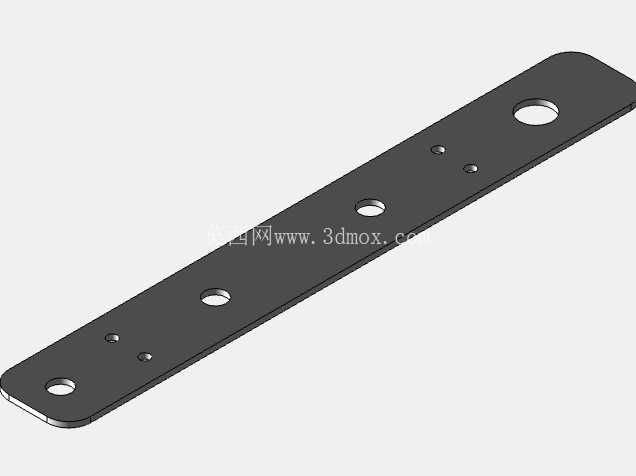

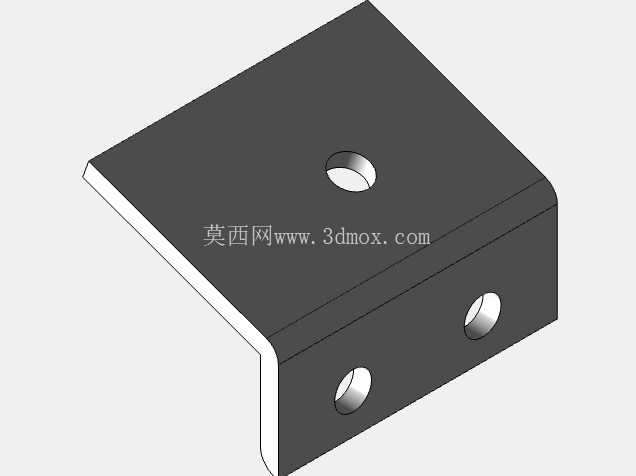

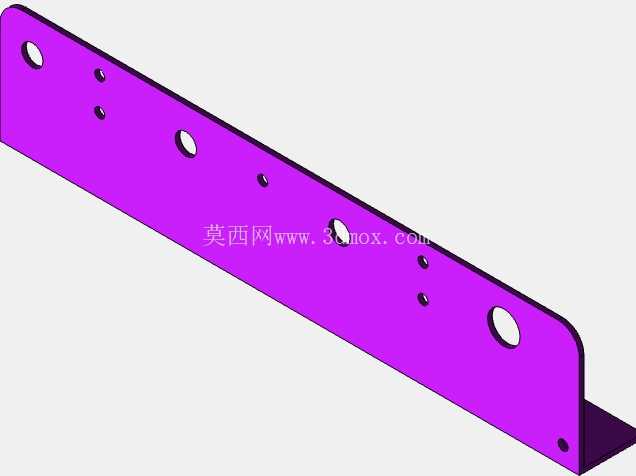

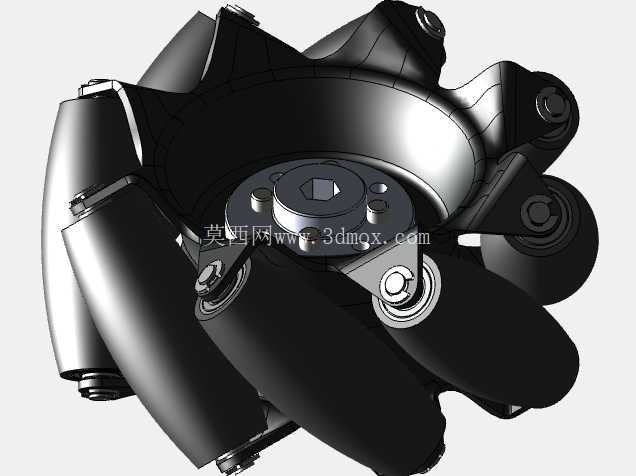

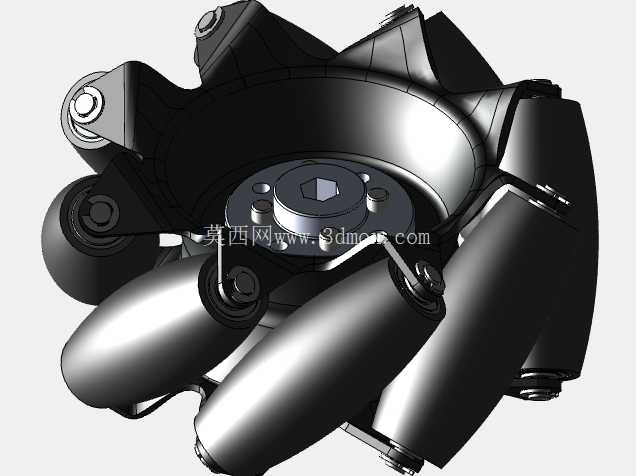

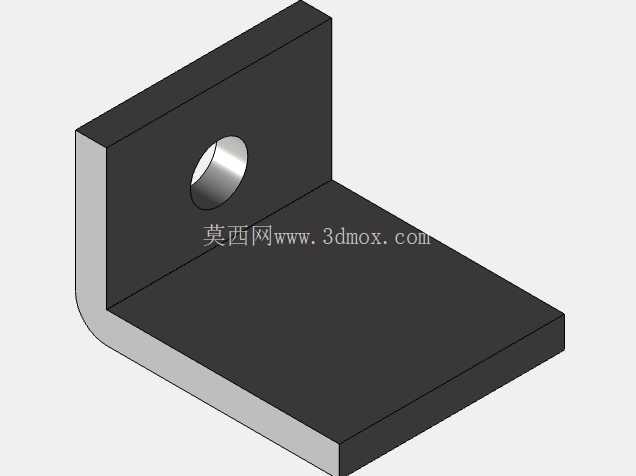

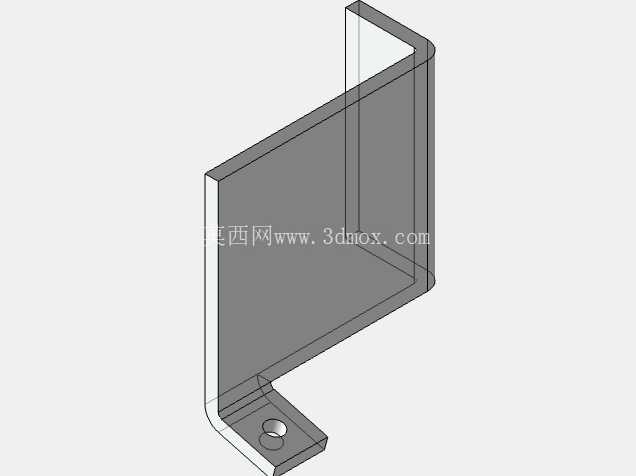

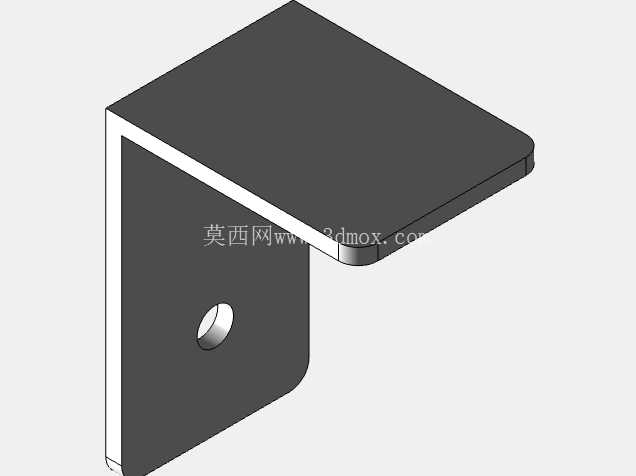

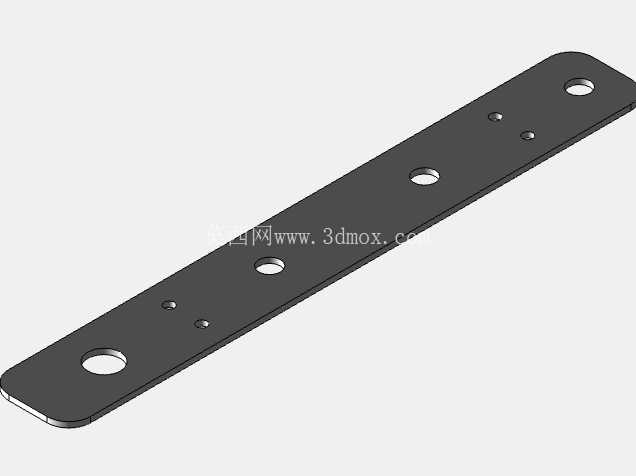

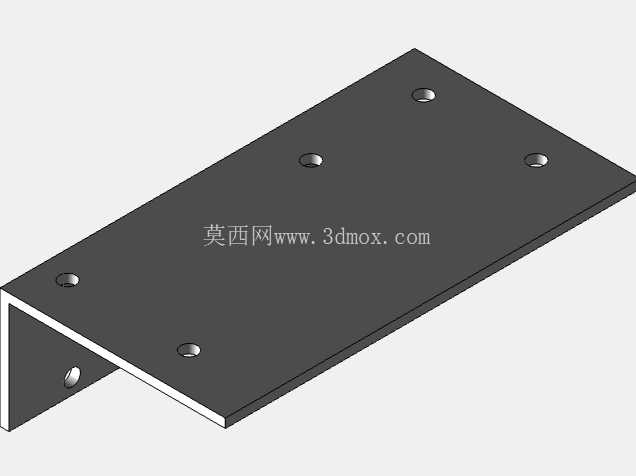

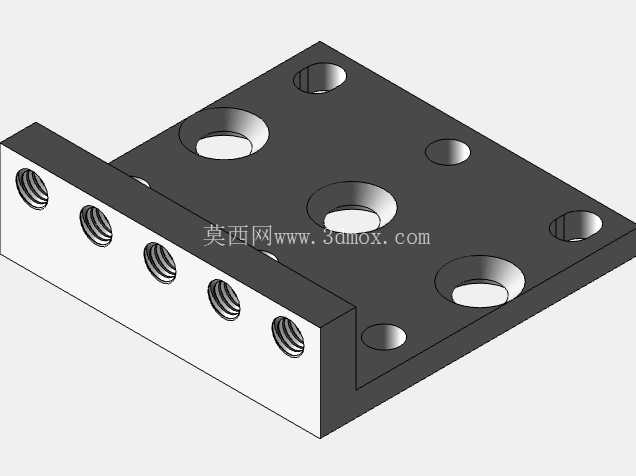

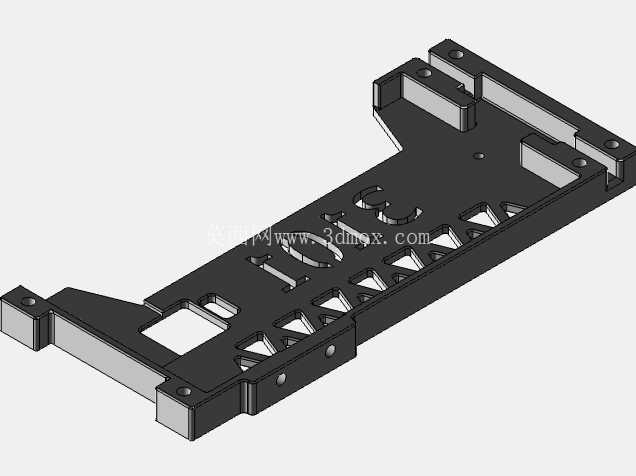

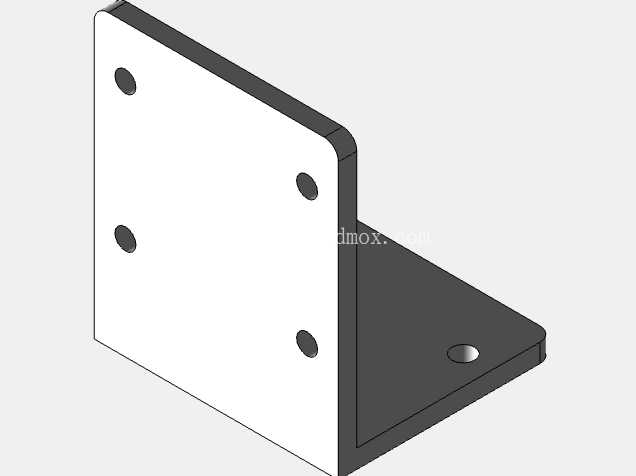

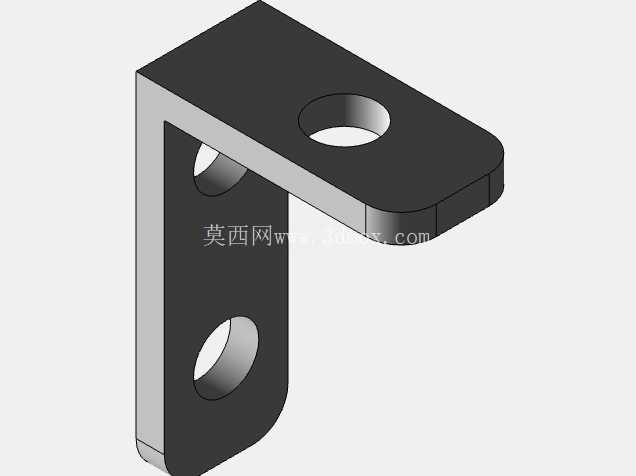

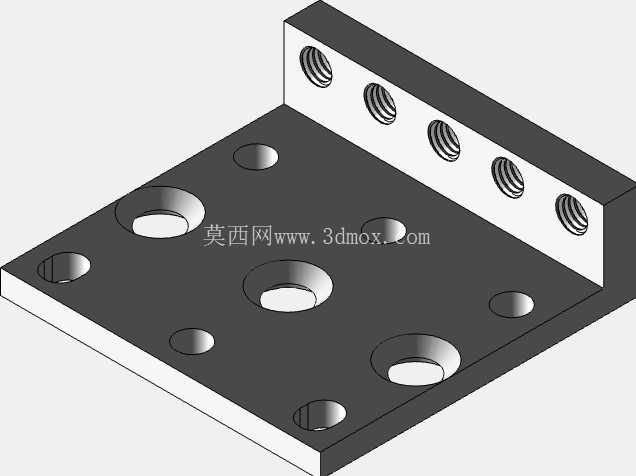

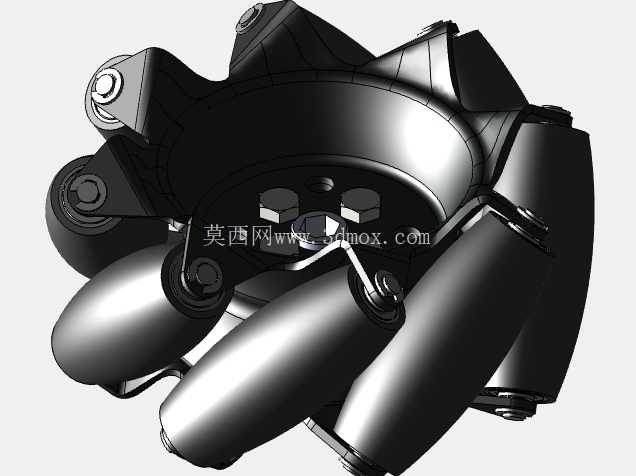

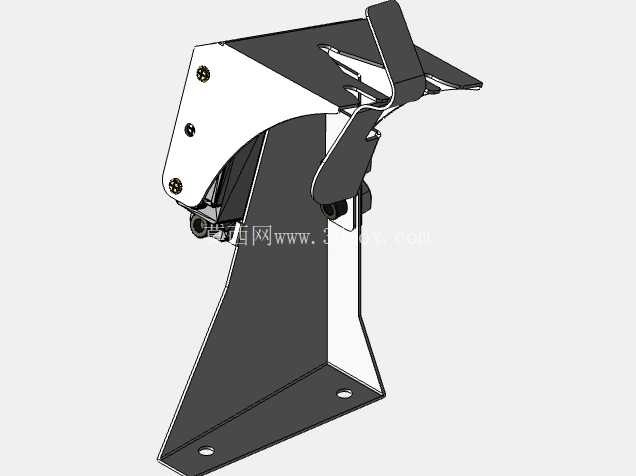

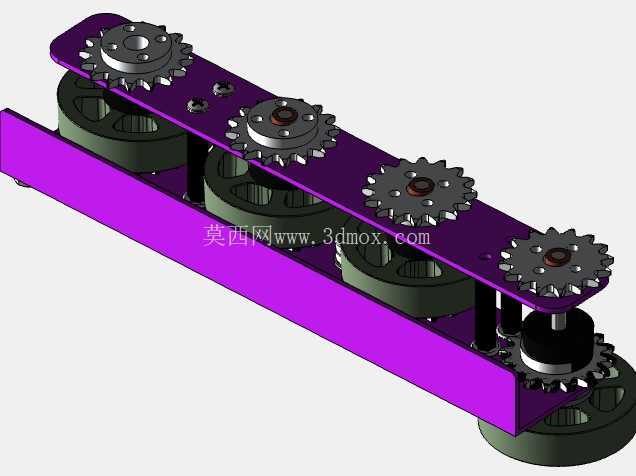

在安装边界的设计上，这款臂体完全适配4寸规格的竞赛机器人底盘安装尺寸，根部回转中心距离底盘前端面的安装距离最小可做到80mm，臂体完全收回后的总长度为420mm，不会超出底盘的前后边界，满足竞赛规则里的机器人起始尺寸要求；完全伸出后的总长度可达1100mm，能够覆盖场地内最远的物料拾取点位，臂体末端的安装接口采用标准的25mm×25mm安装面，预留四个M4的螺纹孔，可直接适配夹爪、吸盘、推块等不同类型的末端执行器，不需要额外做转接件，能够缩短参赛队伍的调试周期。

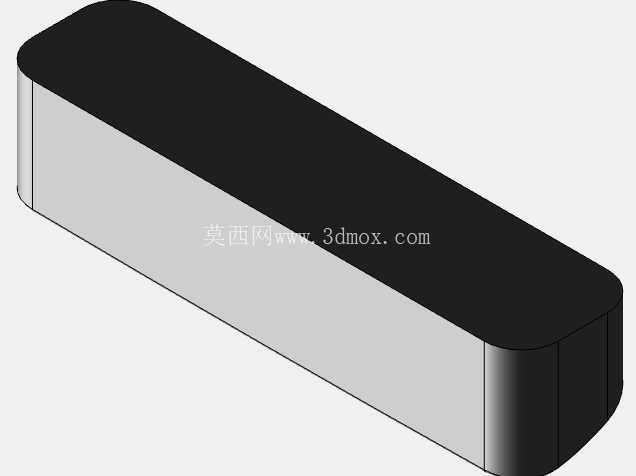

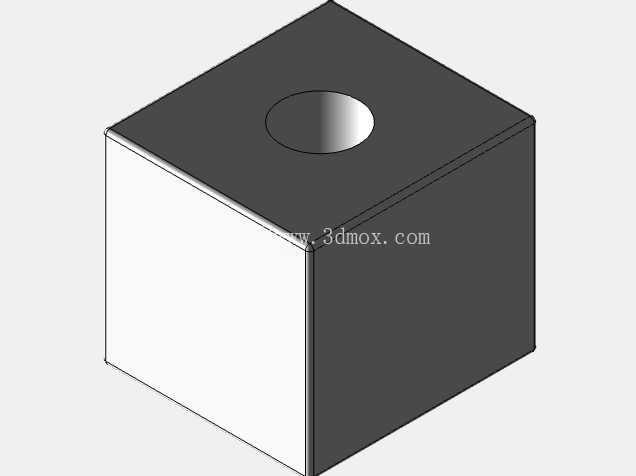

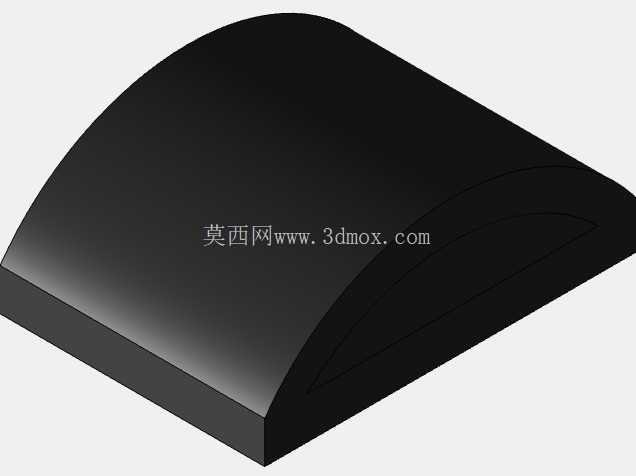

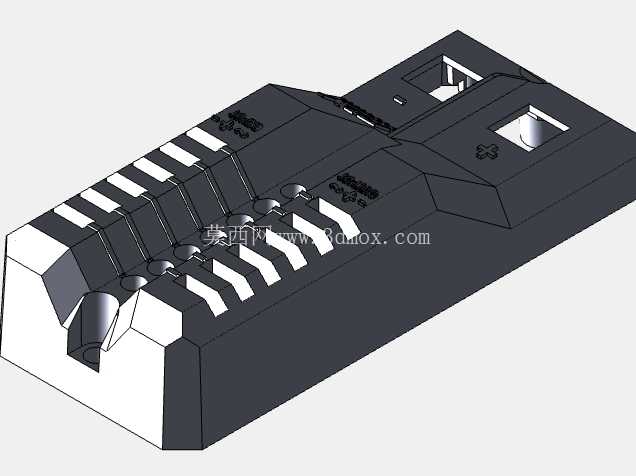

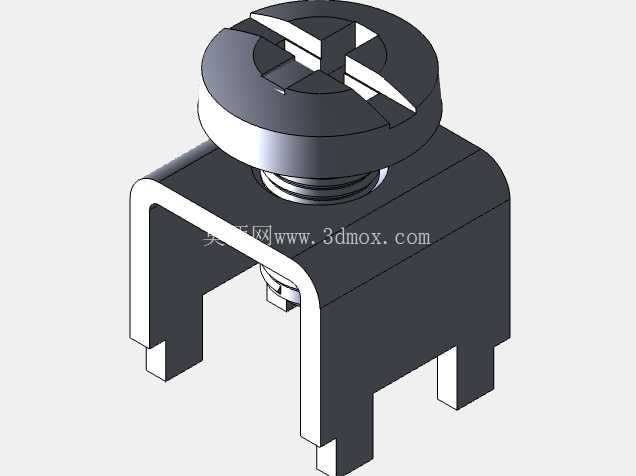

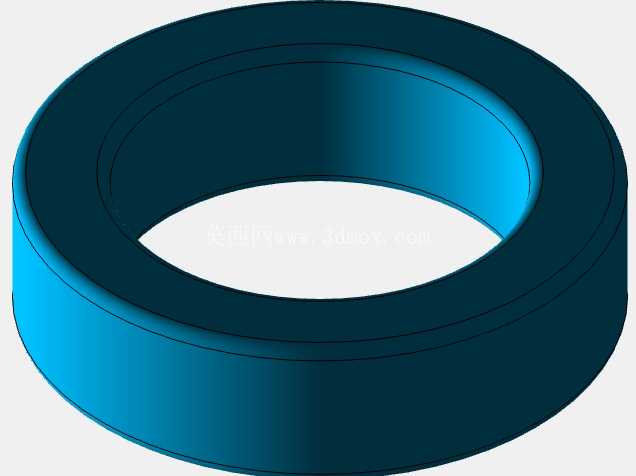

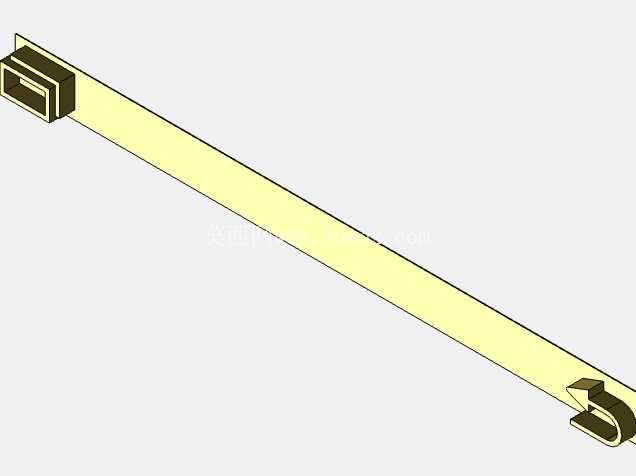

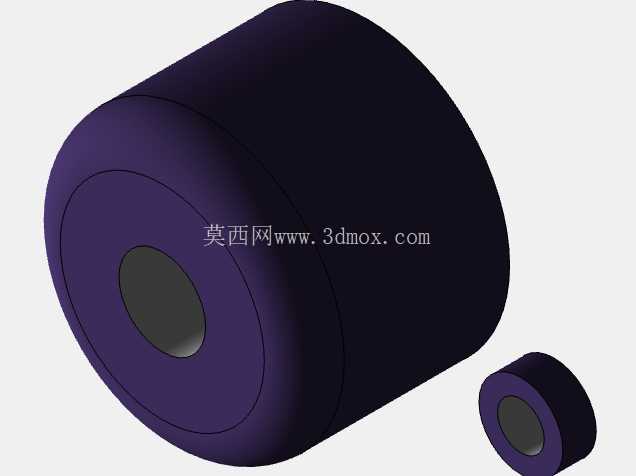

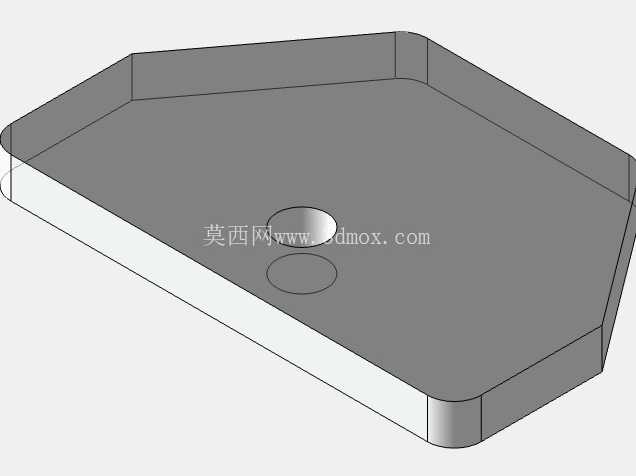

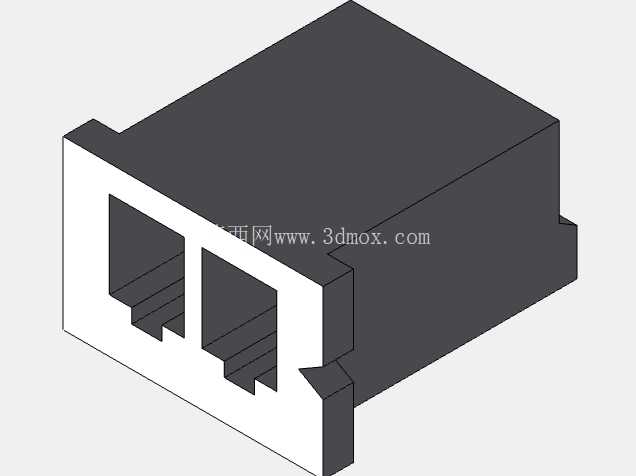

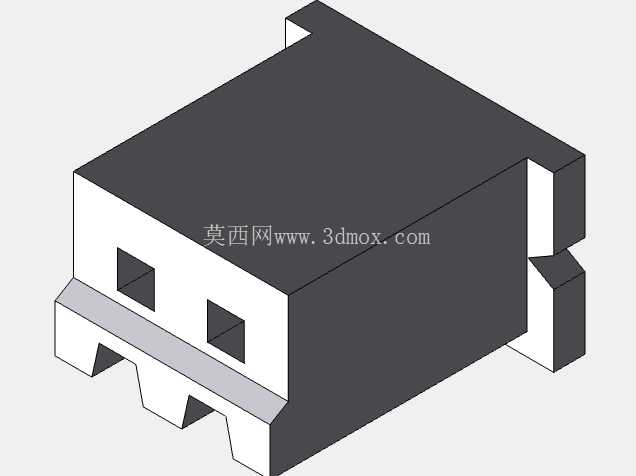

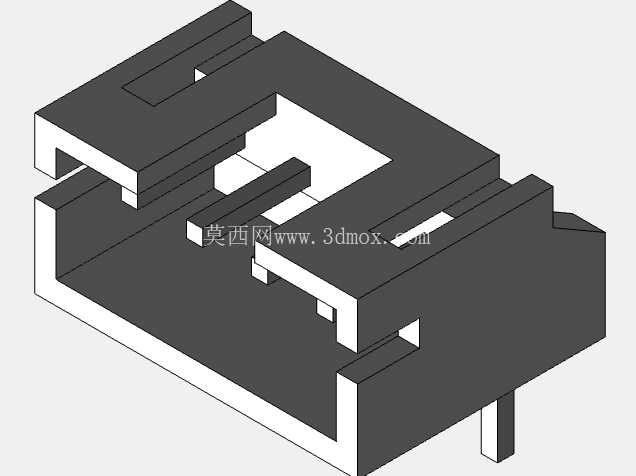

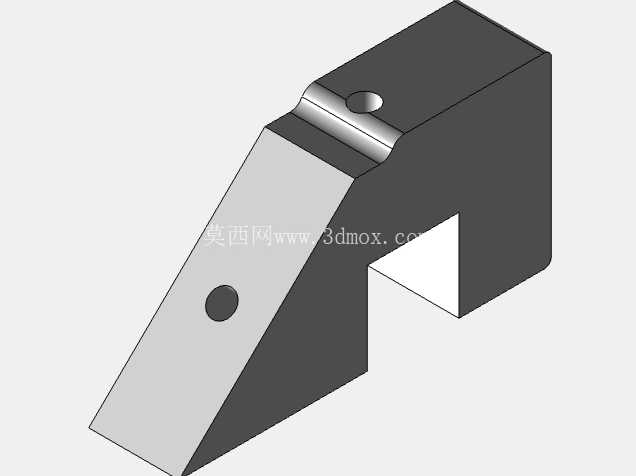

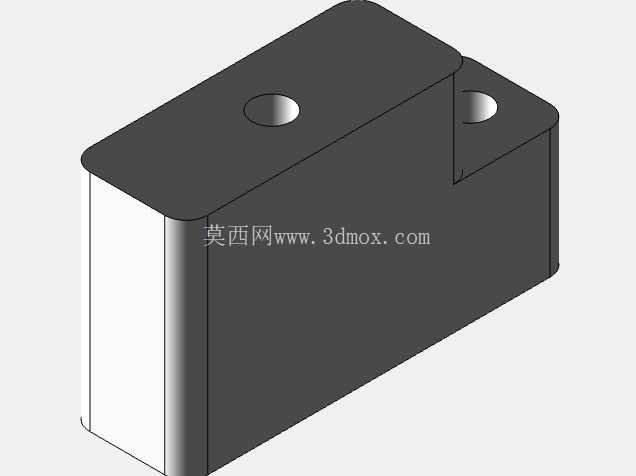

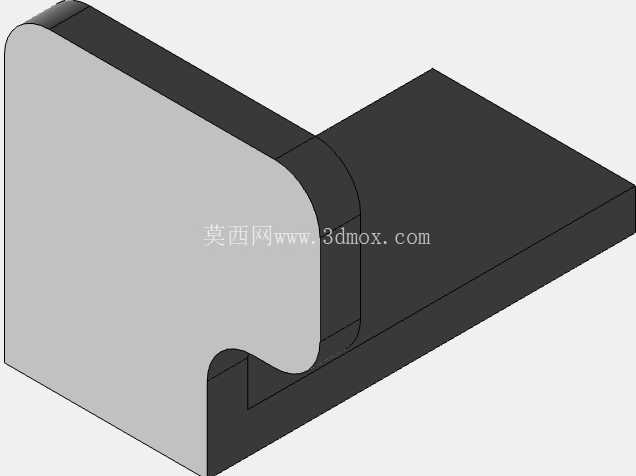

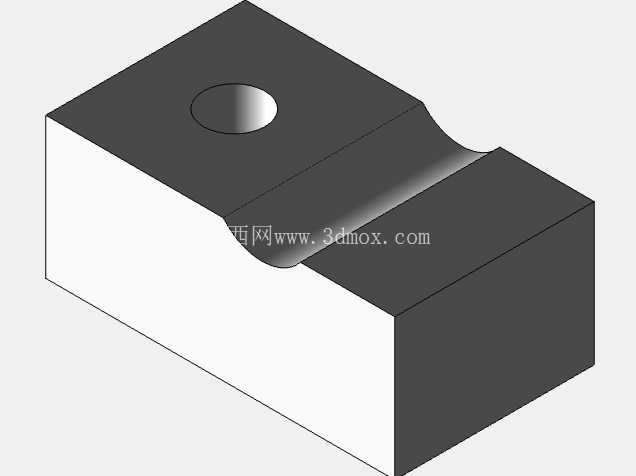

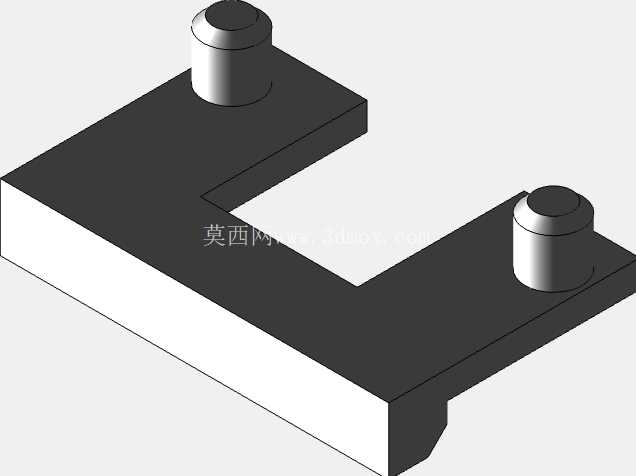

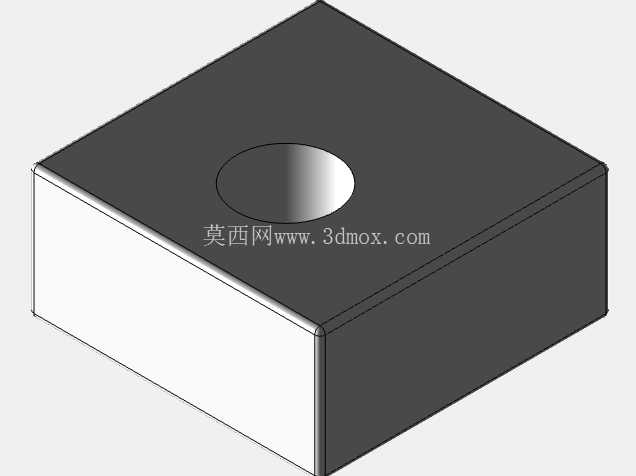

从实际使用的功能特性来看，这款臂体的自重仅为280g，采用6061铝合金加工制作，在保证结构刚度的前提下尽可能降低了运动部件的重量，能够减少臂体伸缩、回转过程中的转动惯量，提升动作响应速度，经过实测，臂体从完全收回到完全伸出的动作时间仅为0.8秒，完全满足竞赛场景下的快节奏任务需求。臂体内部预留了直径12mm的走线通道，末端执行器的气管、电线可以从臂体内部穿过，不会在臂体运动过程中出现线缆剐蹭、拉扯的问题，提升了整机运行的可靠性。在结构细节处理上，臂节之间设置了硬限位块，最大伸出位置的限位采用聚氨酯缓冲垫，能够避免臂节伸出到位时的刚性冲击，防止长时间竞赛运行后出现连接螺钉松动、结构变形的问题；臂体表面做了硬质阳极氧化处理，耐磨性能比普通铝型材提升3倍以上，能够承受竞赛过程中意外碰撞带来的表面损伤，不会因为轻微磕碰就出现滑动面卡滞的问题。

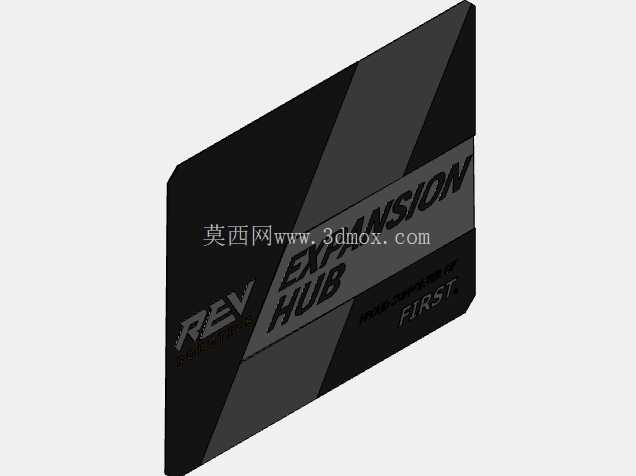

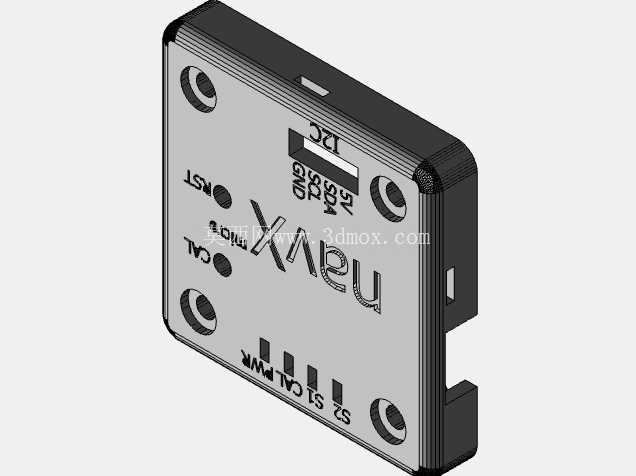

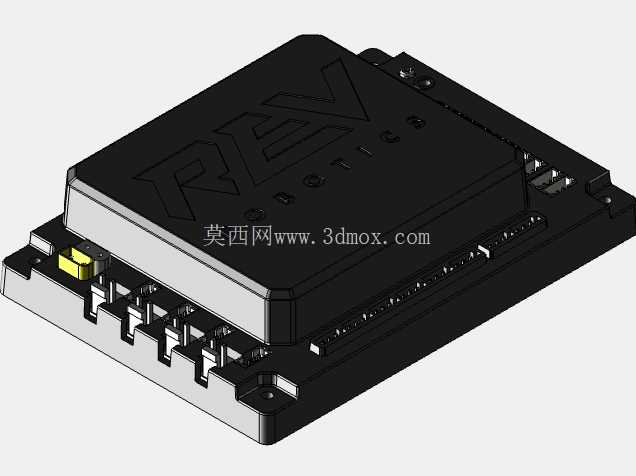

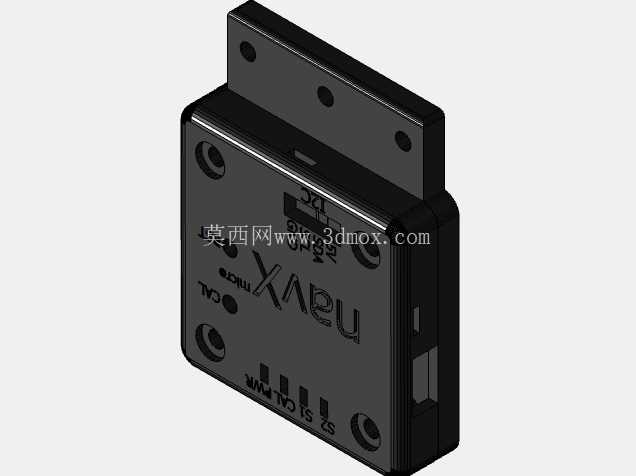

针对赛场常见的对位偏差问题，这款臂体的六边形截面自带防转特性，相邻臂节之间不需要额外加装导向键，依靠六个配合面的约束就能完全限制臂节之间的相对转动，末端执行器的角度偏差在全行程范围内可以控制在2°以内，不需要额外增加视觉校正环节就能满足方块堆叠的对位要求，对于参赛队伍来说，能够减少传感器的配置数量，降低控制系统的调试难度。在维护性设计上，每节臂体的侧面都预留了检修口，不需要完全拆解臂体就能调整同步带的张紧度、更换耐磨片，在竞赛间隙的短时间内就能完成维护调整，不会影响比赛进程。
