创想三维K1打印机工具收纳支撑结构

　　在桌面级FDM3D打印的日常运维场景里，设备配套的拆装、维护工具零散摆放一直是影响操作效率的常见问题，不少用户会直接沿用设备出厂包装内的泡棉衬垫做临时收纳，但泡棉本身无定位结构，工具取放后容易移位，开盖时甚至会出现工具滑落磕碰打印平台的情况，这套适配创想三维K1机型的工具收纳支撑结构，正是针对这类实际使用痛点做的定向结构设计。设计过程中没有额外新增定制化的收纳外盒，而是直接复用设备原包装内的EPS泡棉衬垫作为缓冲基底，同时搭配用户手边常见的密封塑料盒作为外承载容器，最大程度降低额外加工与物料成本，所有支撑卡位的结构尺寸完全匹配K1机型标配的维护工具规格，不会出现通用收纳件常见的卡位过松晃荡、过紧取放费力的问题。

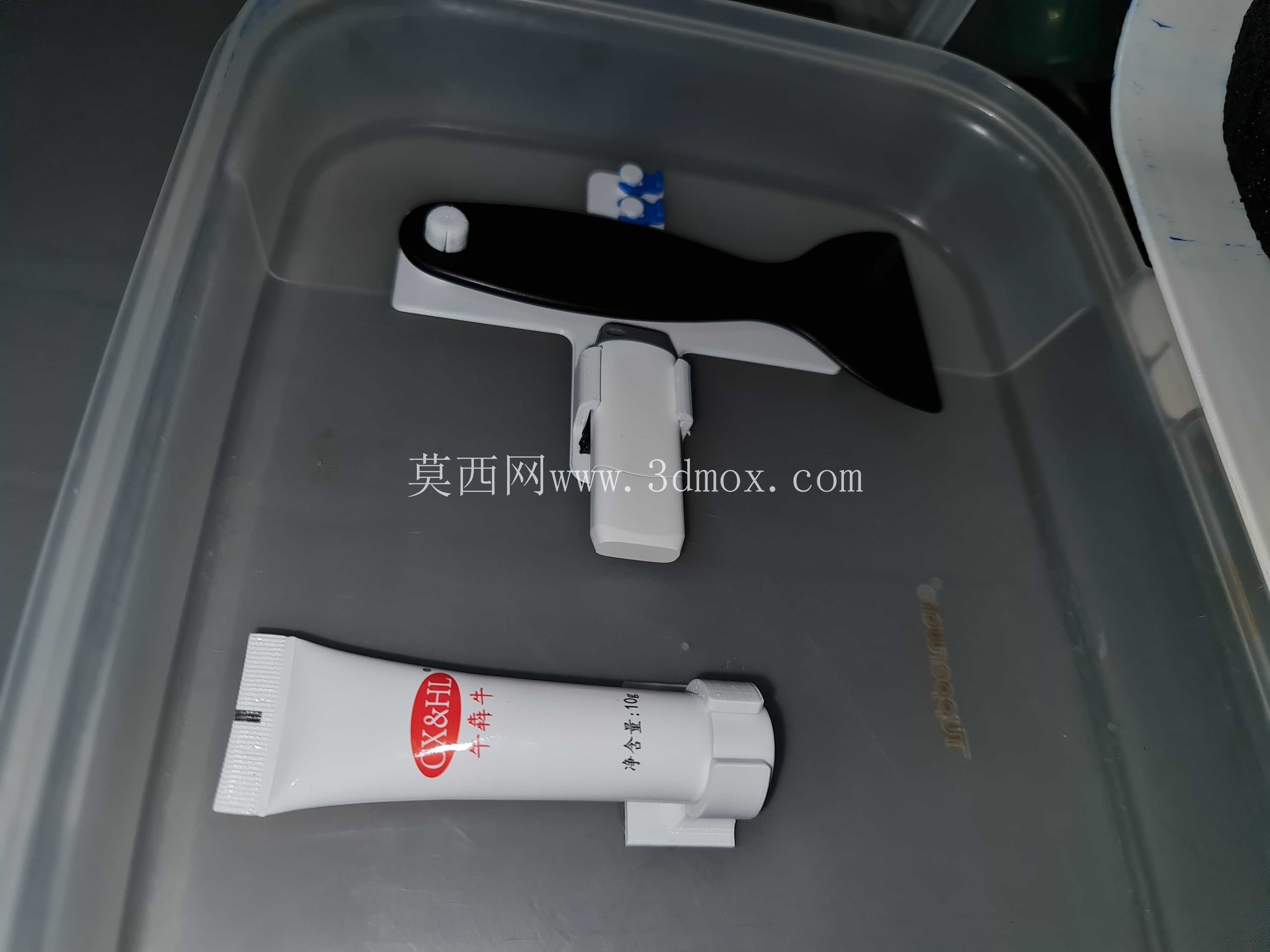

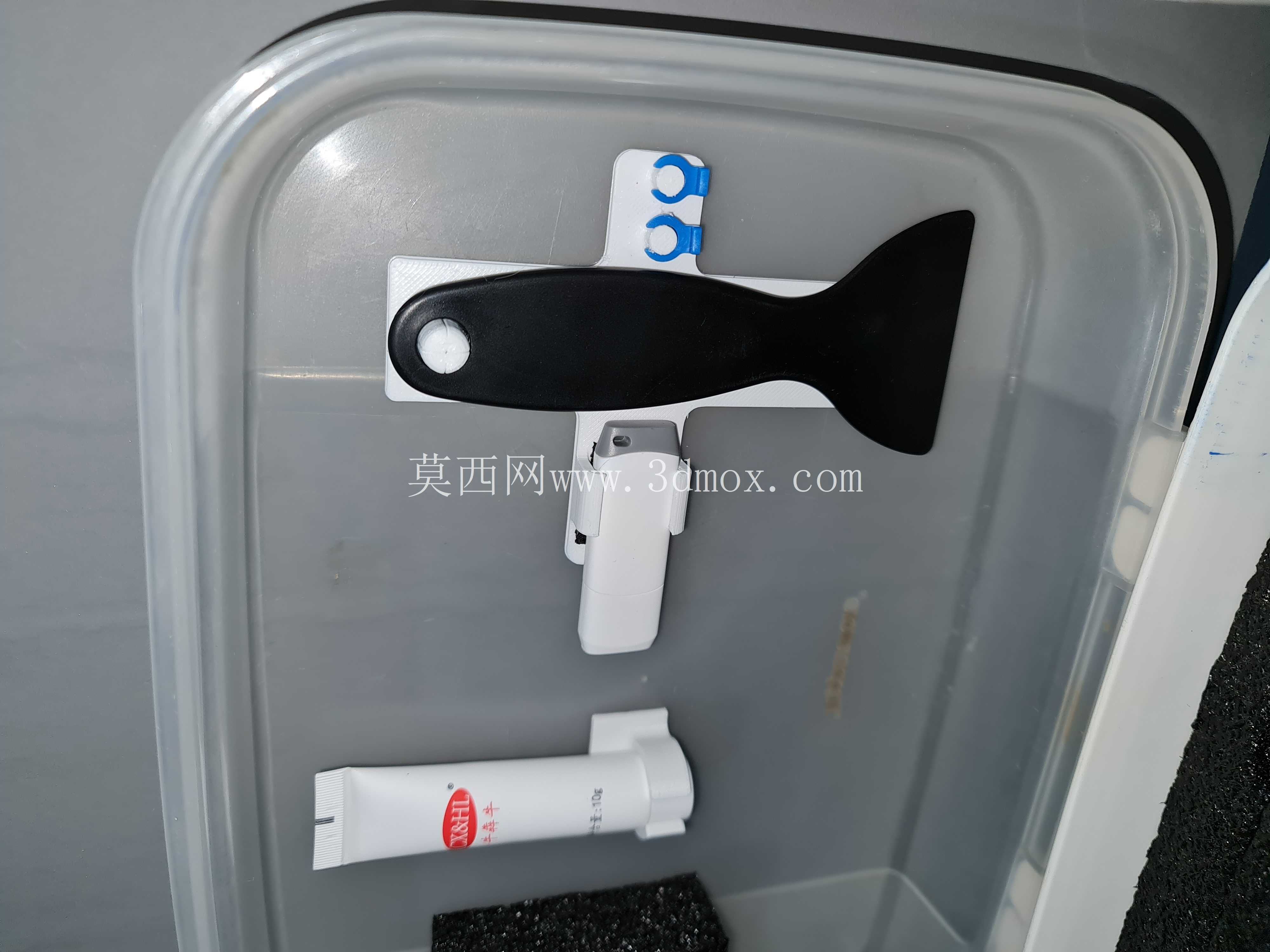

　　从功能分区来看，结构首先预留了刮刀支撑位，针对K1标配的铲形平台刮刀做了侧向卡位，刮刀的金属刃口完全嵌入泡棉预留的避让槽内，既避免刃口长期暴露氧化生锈，也能防止取放其他工具时被刃口划伤，卡位的倾斜角度经过反复调整，用户单手握持盒体时，拇指可以直接勾住刮刀手柄抽出，不需要额外翻找。其次是润滑脂管的固定结构，针对打印导轨润滑用的圆柱状润滑脂管，设计了带弹性卡扣的限位槽，槽体内径匹配润滑脂管的管身直径，卡扣位置避开管身的标签区域，不会因为长期卡压导致标签卷边脱落，同时管盖位置预留了12mm的操作空间，用户不需要把整根润滑脂管完全取出，就能直接拔盖挤取润滑脂做导轨维护。

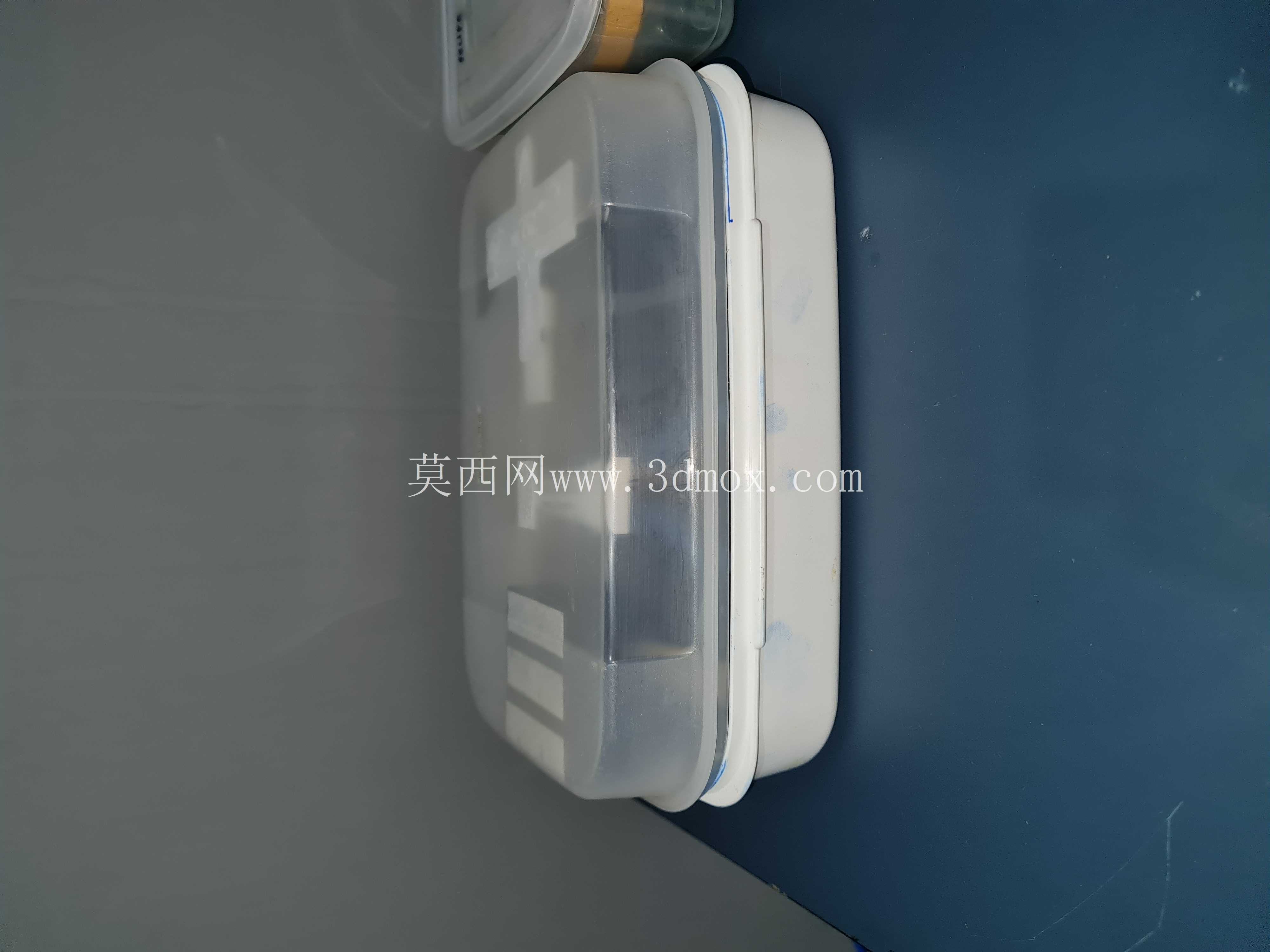

　　U盘卡位的设计则考虑了打印时频繁插拔固件U盘的使用需求，卡位设置在收纳盒靠近开盖侧的边缘位置，U盘插入后接口端朝向盒体外侧，不需要完全取出U盘就能直接插拔，避免了小尺寸U盘在泡棉衬垫里陷落后难以翻找的问题，卡位旁还预留了2mm的间隙，适配带不同外壳厚度的常规U盘。整套支撑结构的安装边界完全匹配原包装泡棉的裁切尺寸，泡棉放入塑料盒后，支撑结构的卡位凸起完全嵌入泡棉的预切开槽内，不需要额外做粘接或者螺丝固定，用户可以直接把加工好的支撑件卡入泡棉对应位置就能完成组装，盒盖闭合后，所有工具的最高点距离盒盖内表面留有3mm的安全间隙，不会因为盒体晃动导致工具顶蹭盒盖，也不会出现工具在盒内窜动碰撞产生异响的情况。

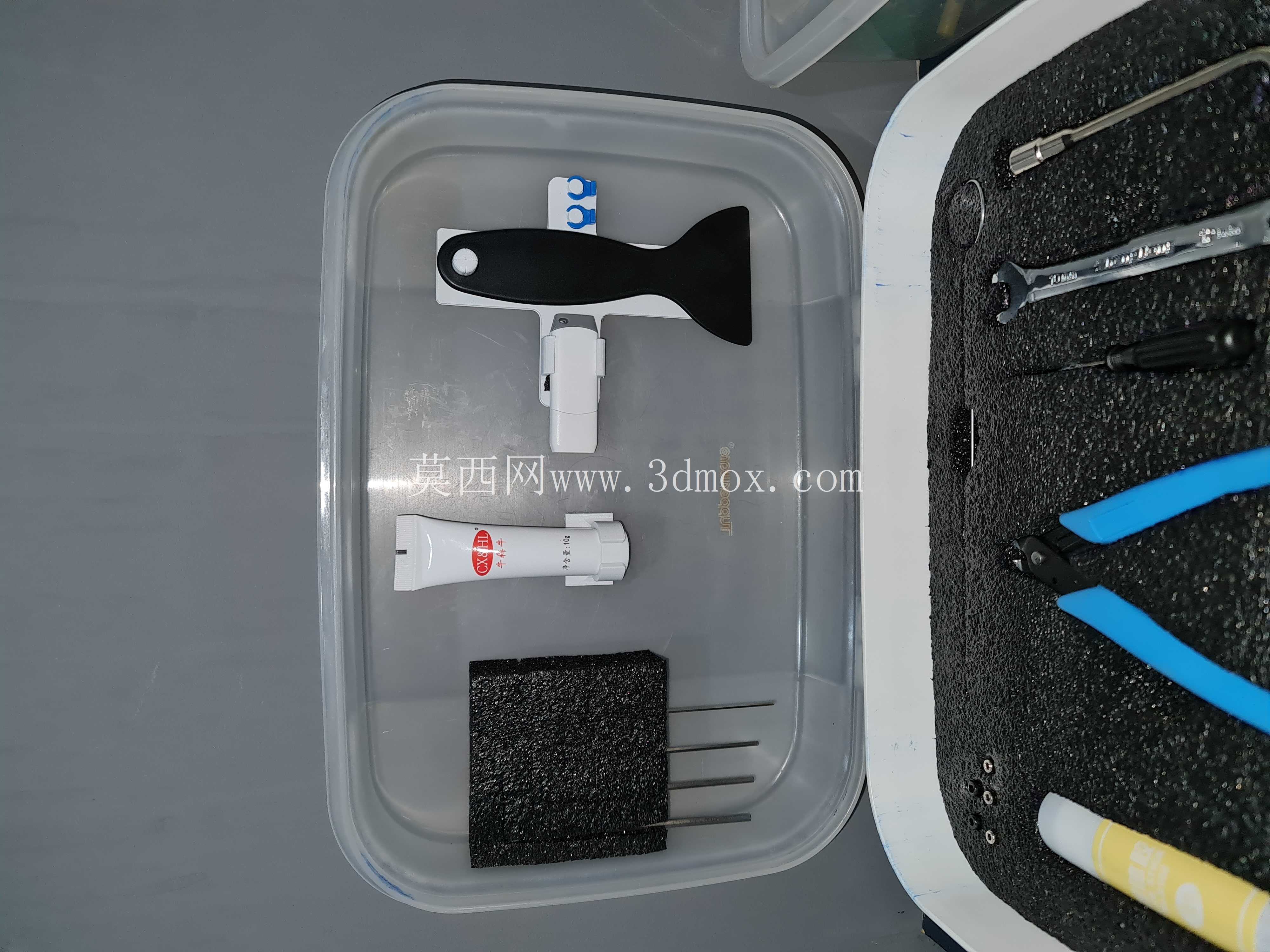

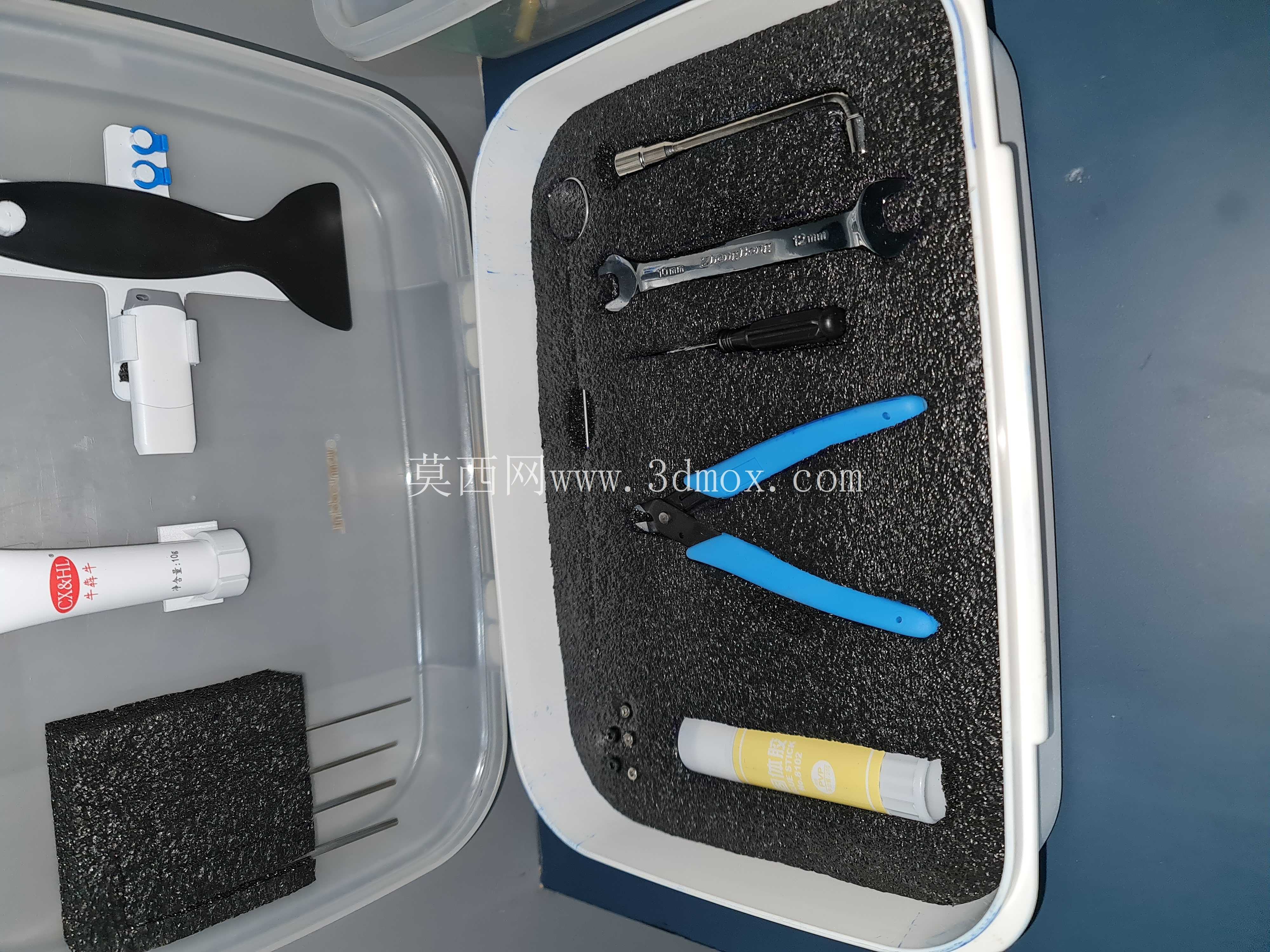

　　实际使用中，这套结构可以把K1日常维护需要用到的扳手、内六角、镊子、刮刀、润滑脂、U盘全部规整定位，每次做完平台调平、喷嘴清理、导轨润滑这些常规维护后，工具可以直接放回对应卡位，不需要再零散堆放在工作台面，也避免了小尺寸内六角扳手、喷嘴清理针这类细小零件丢失的问题。结构设计时没有做多余的装饰性特征，所有卡位的壁厚都控制在1.5mm-2mm之间，既保证足够的卡紧强度，也不会因为壁厚过大占用过多泡棉内的收纳空间，不同工具的卡位之间预留了足够的手指操作间隙，取放任意一件工具都不会碰到相邻的其他工具，哪怕是戴薄款丁腈手套操作也能顺利完成取放。针对泡棉本身容易掉屑的问题，支撑结构的所有卡位边缘都做了R0.5的圆角处理，不会因为长期取放工具刮蹭泡棉产生多余的碎屑，也避免了锐边划伤用户手指的风险。
