RoboGrinder2018竞赛用可爬阶坦克底盘结构

从RoboMasters赛事的实际对抗需求出发，这套底盘结构的设计核心围绕赛场越障、载荷控制与动作拓展三个核心维度展开，没有冗余的装饰性结构，每一处型材排布、孔位预留都对应赛场实际工况的硬性要求。赛场常见的20厘米高台阶障碍是多数常规轮式、履带底盘的通行瓶颈，常规底盘接近角不足、履带抓附行程不够，冲障时极易出现车头托底、履带空转打滑的问题，这套结构在前端预留了可展开前臂的安装接口，前臂展开后可提前搭接待攀爬台阶的棱边，配合履带的低速大扭矩输出，将整车重心逐步抬升转移，无需依赖高速冲障的惯性就能稳定爬上台阶，避免冲障过程中车体侧翻、机载传感器移位的问题。

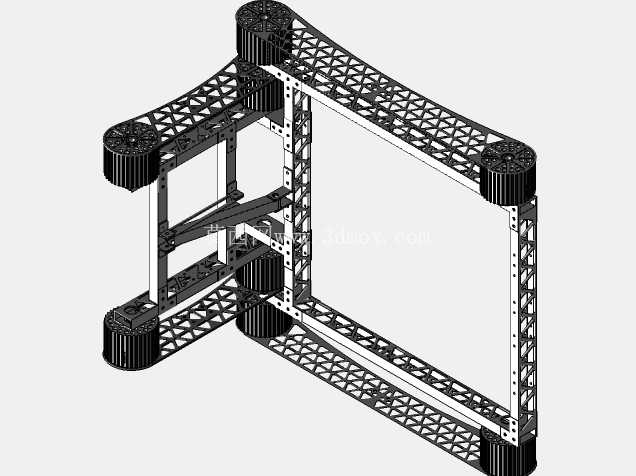

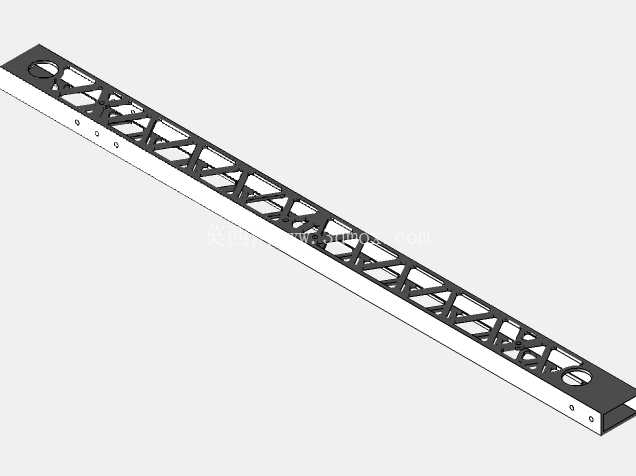

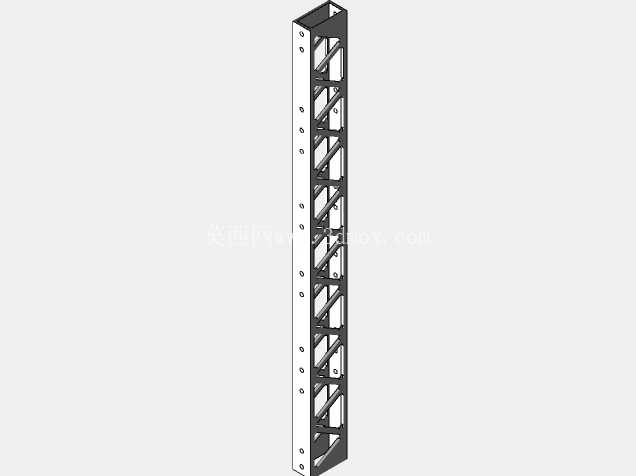

结构件大量采用桁架式镂空设计，并非为了视觉上的科技感，而是严格卡着35公斤的整车重量限制做的拓扑优化——实心立柱结构虽然加工简单，但会占用过多重量配额，导致后续装甲、发射机构、电池模块的重量余量不足，采用方管焊接拼接的桁架结构，在保证立柱纵向抗弯、抗扭强度的前提下，将单根立柱的重量压缩到实心结构的32%左右，立柱侧面等距排布的安装孔位，兼容不同高度的上层设备安装需求，不管是搭载视觉识别模块、云台发射机构还是工程作业的拾取机械手，都可以通过标准紧固件直接固定，不需要额外做转接件打孔，减少现场调试的二次加工工作量。

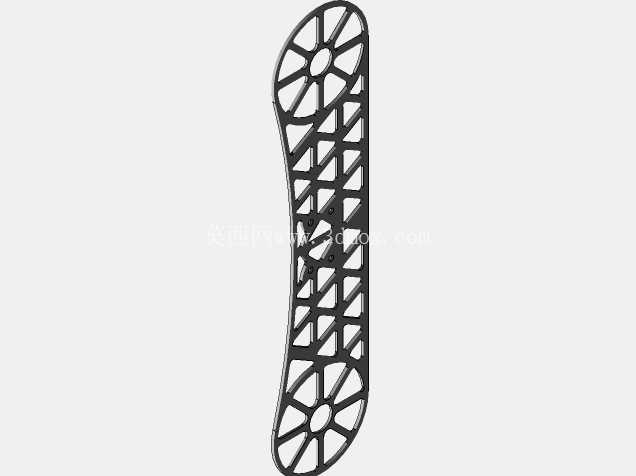

履带部分的张紧结构做了隐藏式设计，张紧调节螺栓藏在履带架内侧，不会突出车体表面增加剐蹭风险，履带板的防滑齿高度经过反复测算，既能在赛场的磨砂PVC地面、木质坡道上提供足够抓地力，又不会因为齿高过大导致转弯时阻力骤增，损耗电池电量。底盘的动力舱预留了标准的电机、电调安装位，安装孔位兼容市面上主流的竞赛用直流减速电机，不需要额外定制电机安装座，维护更换时可以快速拆装。

考虑到竞赛过程中难免出现碰撞、剐蹭，底盘所有外露的棱边都做了圆角处理，避免尖锐边角在碰撞时刮坏对方机器人的线路或者自身的线束，车体内部预留了规整的走线槽空间，所有动力线、信号线都可以沿着桁架内部的空腔排布，不会外露被飞弹、碰撞剐蹭断裂。底盘的重心经过配平计算，空载状态下重心落在履带接地段的中心靠前位置，攀爬台阶时随着前臂展开、重心前移，整个重心的移动轨迹始终落在履带支撑面范围内，不会出现翘头后翻的情况。

上层桁架立柱的垂直度经过严格校核，安装后立柱与底盘安装面的垂直度误差控制在0.2mm以内，保证搭载在顶部的云台设备在车体行进、转向过程中不会因为立柱晃动出现画面抖动、瞄准偏移的问题。底盘底部预留了电池快拆的安装空间，电池可以从侧面直接抽拉更换，不需要拆解上层的任何结构，满足赛事中场快速更换电池的需求。前臂的铰接位置做了铜套衬套设计，反复展开收起的过程中不会因为磨损出现旷量，保证前臂搭接待攀爬面时的位置精度，配合履带的转速匹配，整个爬阶动作可以在3秒内完成，不会在障碍位置停留过长时间成为对方的活靶。

整个结构的连接节点全部采用标准紧固件连接，没有采用大量焊接固定的不可拆结构，运输过程中可以将上层桁架、前臂拆解分装，到达赛场后可以快速组装调试，单个连接点的拆装时间不超过1分钟，不需要专用的大型工具，只用常规内六角扳手就能完成全部拆装作业。针对赛事中常见的正面碰撞场景，底盘前端做了加强筋结构，碰撞力可以通过加强筋分散到整个履带架的纵梁上，不会出现前端碰撞后底盘变形、履带卡滞的问题。
