UR5机械臂CPU插槽开启销钉工装

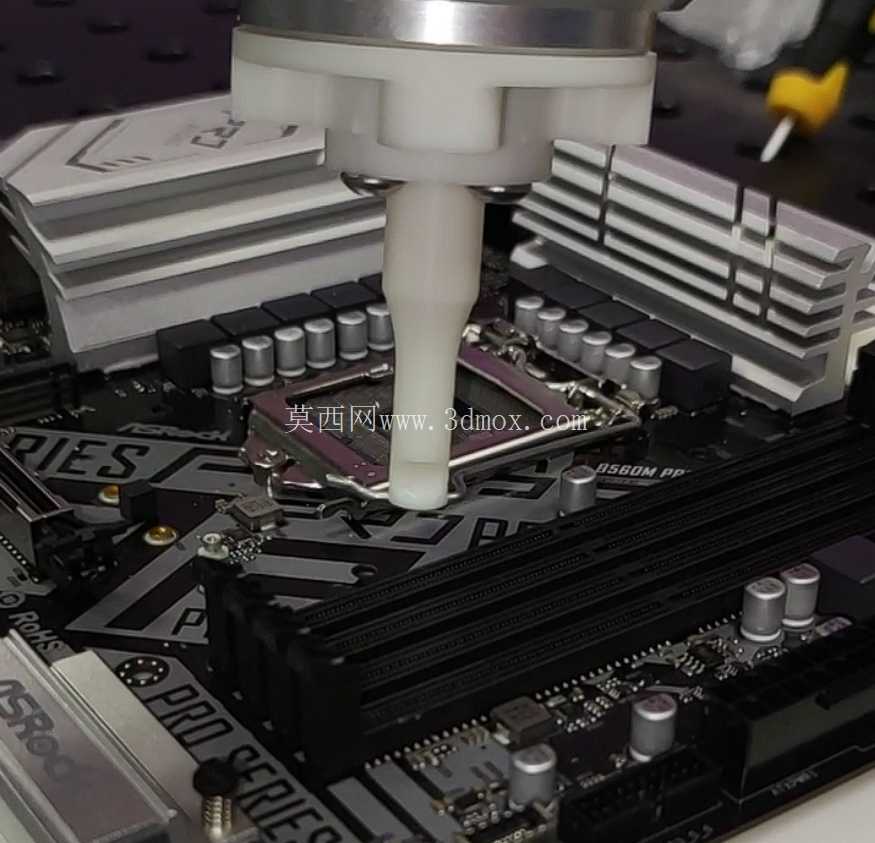

这套末端执行工装的核心定位，是配合六轴协作机械臂完成台式机主板CPU插槽锁扣的自动开启动作，在消费电子主板自动化装配、整机预装工位里，替代人工手指抠动插槽压杆的重复操作。常规人工开启CPU插槽时，需要先将插槽侧边的金属压杆向外轻拨脱离卡扣，再向上翻起压框，整个动作行程短、施力方向随压杆转动持续变化，工人长时间作业容易出现指甲磨损、拨动力度不均碰弯插槽针脚的问题，引入协作机器人完成该工序时，就需要一款专门匹配插槽销钉结构、同时适配机械臂法兰接口的专用端头。

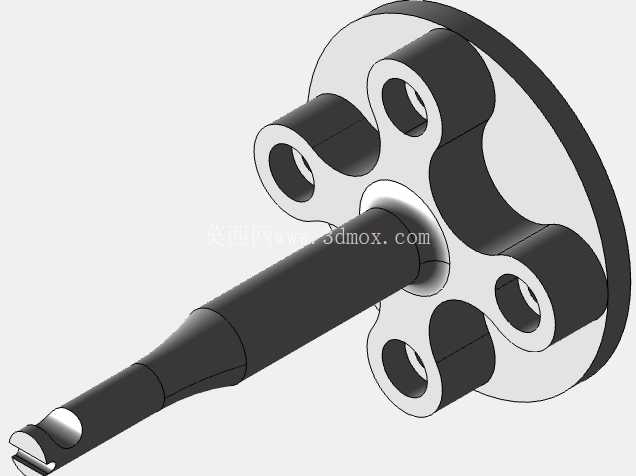

工装整体分为上下两段结构，上段是和UR5机器人末端法兰盘对接的安装基座，下段是直接接触CPU插槽销钉的工作压头。基座部分采用圆盘式法兰对接结构，安装孔位完全匹配UR5 arm末端的标准法兰螺孔分布，对接面做了沉台设计，装配时紧固螺丝完全沉入沉孔内，不会出现突出螺帽干涉周边主板元器件的问题；基座和机械臂法兰之间预留了定位销孔，首次装配时打入定位销即可保证压头的中心轴线和机械臂末端输出轴线完全重合，后续更换工装时不需要重新反复校准TCP点，大幅缩减工位换型的调试时间。

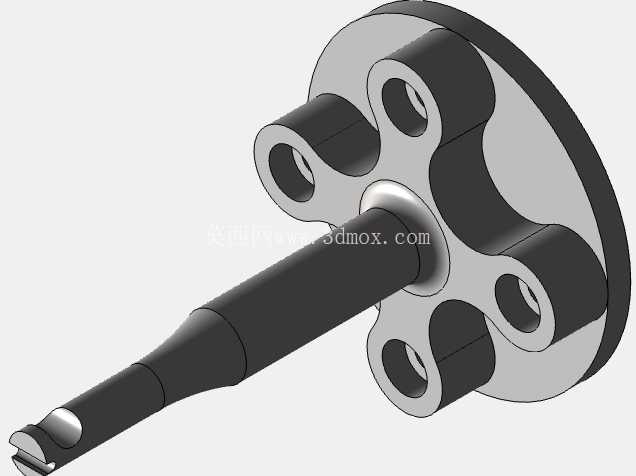

下段工作压头采用变径锥柱造型，靠近基座的上段直径较粗，保证整体结构刚性，避免机械臂快速移动时压头出现颤振；向下逐渐收窄为小直径圆柱端头，端头的端面做了圆弧倒角处理，不会出现尖锐棱边。这个造型设计是结合CPU插槽周边的密集元器件布局确定的：主板CPU插槽四周分布着电容、散热片安装位、内存插槽等高度不等的元件，压头下行时，较粗的上段锥面会提前避让开周边较高的电容本体，只有最下端的细圆柱端头能够伸入到插槽压杆的拨钉位置，不会磕碰刮伤周边的贴片元件。压头的有效工作行程控制在十五毫米以内，完全覆盖插槽压杆从锁止位置拨到开启位置的横向加纵向复合行程，不需要机械臂执行复杂的多段路径插补，仅需配合压杆的转动轨迹做小幅圆弧运动即可完成动作。

从实际工位的布局边界来看，该工装安装到UR5机械臂法兰上之后，整体轴向伸出长度控制在一百二十毫米以内，重量控制在三百克以内，远低于UR5末端的额定负载余量，不会因为端头过重导致机械臂低速运动时出现下坠偏差。工装的最大外轮廓直径控制在六十毫米以内，当机械臂带动工装在主板上方移动时，即使工位上的主板托盘存在±两毫米的定位公差，工装外圆也不会触碰插槽周边高度在四十毫米以内的供电散热片。针对不同批次主板CPU插槽的位置偏差，压头下端的接触端头采用柔性容错设计，接触销钉时允许存在±三毫米的位置偏差，不会因为托盘定位轻微偏移就顶歪插槽压杆。

在工序逻辑上，该工装不需要附加额外的气动或电动驱动元件，完全依靠机械臂本身的轴运动输出拨动力，结构上没有活动易损件，长期在产线连续运行时不需要定期维护弹簧、密封圈这类易耗零件。压头接触销钉的部位采用低摩擦耐磨材质，即使每天完成数千次拨动工序，接触端面的磨损量也极小，不会因为长期磨损出现端头打滑、无法拨动压杆的问题。和通用的夹爪式末端执行器相比，这款专用销钉工装不需要做夹爪开合动作，单颗CPU插槽的开启耗时可以压缩到两秒以内，动作路径更短，也不存在夹爪夹伤主板PCB板的风险。

设计过程中也充分考虑了多品种主板的兼容需求，压头下端的工作直径适配LGA系列主流CPU插槽的压杆销钉尺寸，不需要更换端头就可以兼容消费级、工控级不同型号主板的插槽开启作业，仅需在机械臂程序里调整对应的工作点位坐标即可完成换产。工装的法兰基座和工作压头之间采用止口定位加螺丝锁紧的连接方式，如果后续需要适配其他型号机械臂，仅需更换上段法兰对接盘，下段工作压头可以直接复用，减少了非标工装的重复设计成本。在安全边界上，工装所有外露棱边都做了圆角钝化处理，即使协作机器人在人机协同作业时和操作人员发生轻微触碰，也不会造成尖锐划伤，符合协作工位的安全设计要求。
