仿生机器人多关节机械蟹腿结构设计

　　这款仿生机械蟹腿的结构设计，核心参考了真实蟹类肢体的运动逻辑，针对小型仿生行走机器人的复杂地形通行需求做了工程化适配，区别于常规轮式、履带式移动结构，多关节铰接的肢体布局可以让搭载该部件的机器人在非结构化路面完成更灵活的姿态调整，比如在碎石滩、管道内部、狭窄废墟缝隙这类轮式设备难以通行的场景下，多组机械蟹腿配合可以实现小步幅高频调整、单腿支撑越障、肢体贴附壁面等动作，适配特种巡检、狭小空间探测、水下浅滩作业等多种工况的移动需求。从结构设计逻辑来看，整个蟹腿采用分段式铰接布局，从根关节到末端足端一共设置了三处转动副，每处转动副的转动范围都参考了真实蟹类肢体的活动角度做了限位设计，根关节负责整个肢体的水平方向摆转，调整单腿的支撑落点位置，中间关节负责肢体的抬升与下落，控制行走过程中的步高，末端关节负责调整足端的着地角度，保证在倾斜、凹凸的接触面上足端都能有足够的接触面积，避免行走过程中出现打滑侧翻的问题。

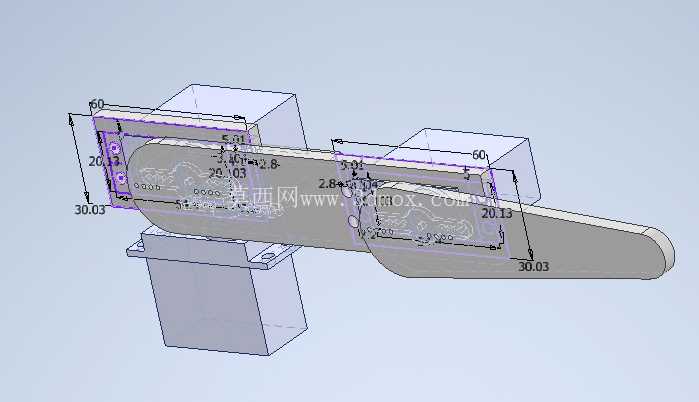

　　在安装边界的设计上，根关节的连接法兰做了标准化的安装孔位布局，可以直接适配常规小型舵机、伺服电机的输出轴安装尺寸，不需要额外做转接件加工，肢体分段的外壳采用轻量化的镂空结构设计，在保证结构刚度满足支撑负载要求的前提下，尽可能降低单腿的自重，减少驱动单元的负载损耗，同时每段肢体的内部都预留了走线槽位，可以将驱动舵机的信号线、电源线内置在肢体结构内部，避免行走过程中线缆外露被剐蹭拉扯，提升整个行走机构的运行可靠性。

　　从实际功能特性来看，单腿的抬升高度可以根据不同的工况需求调整驱动参数，在平整路面行走时可以降低步高，提升行走速度与运行稳定性，在遇到障碍物时可以增大中间关节的转动角度，将步高提升至常规状态的2-3倍，完成越障动作，末端足端做了防滑纹理设计，接触地面的部分采用圆弧过渡，既可以在硬质光滑路面保证足够的摩擦力，也可以在松软土质路面避免足端过度下陷。设计过程中针对关节处的传动间隙做了专门的优化，每处铰接位置都设置了耐磨衬套，减少长期往复转动带来的结构磨损，保证关节转动精度的长期稳定性，避免因为间隙过大导致行走过程中肢体出现晃动，影响整个机器人的姿态控制精度。

　　不同于常规的工业机械手结构，这款机械蟹腿的运动轨迹更贴近生物肢体的自然运动路径，多腿配合时的步态规划可以直接参考蟹类的横向行走、斜向移动逻辑，不需要做复杂的运动学解算就能实现稳定的行走动作，对于小型仿生机器人的开发者来说，可以直接基于该结构做步态调试，大幅缩短整机的开发周期。在尺寸适配方面，整个肢体的展开长度、折叠后的最小尺寸都做了边界约束，折叠状态下肢体可以完全收拢在机身侧面，减少整机的收纳体积，展开状态下的支撑跨距可以保证整机在倾斜30度的坡面上行走时不会出现重心失稳的问题，每段肢体的壁厚都经过受力校核，在单腿支撑整机1.5倍重量的负载情况下，结构变形量控制在0.1mm以内，不会因为结构形变影响足端的落点精度。
