紫外线清洁机器人核心黑匣子功能组件

　　在商用清洁、公共空间消杀这类场景里，紫外线清洁设备的核心功能承载部件，往往决定了整套设备的运行稳定性与消杀覆盖效率，本次呈现的这款组件，是紫外线清洁机器人上承担核心功能集成的黑匣子结构件，区别于常规外露的消杀灯组、行走轮组，这类内嵌式部件是整套设备的功能集成载体。从实际应用场景来看，这类组件主要适配中小型自主移动紫外线清洁机器人，多用于办公室、小型商超、教室这类半封闭公共空间的日常物表消杀作业，安装位置处于机器人机身中段的内嵌舱位，不会突出机身外轮廓，避免机器人行走过程中与桌椅腿、墙面阳角发生剐蹭。

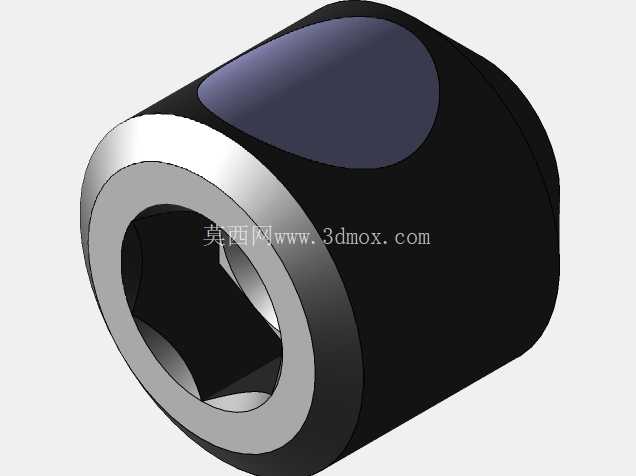

　　从结构设计思路来看，这款组件采用阶梯轴式的外形布局，大直径段作为功能集成舱，内部预留了紫外线驱动模块、运行状态采集模块的安装位，内孔采用内六角式的异型孔设计，一方面可以和机身内部的驱动输出轴实现无滑转配合，传递周向扭矩，另一方面异型孔的内壁可以作为走线通道，给前端的紫外线灯组输送供电线路与控制信号，避免线路外露被紫外线长期照射老化。小直径段作为定位插接端，外径尺寸与机身前端的安装衬套内径保持过渡配合，安装时可以直接插入衬套完成径向定位，不需要额外设计定位销结构，减少装配环节的零件数量。从安装边界来看，大直径段的轴向端面与机身内部的安装隔板贴合，端面预留了环形的密封槽，可以加装薄型硅胶密封圈，避免清洁作业过程中地面溅起的水渍、浮尘进入组件内部，影响内部电子元件的运行稳定性；大直径段的外圆柱面做了哑光黑色的表面处理，一方面可以减少紫外线照射到部件表面产生的反光，避免紫外线外泄到设备非消杀区域，另一方面哑光表面不容易残留清洁过程中沾染的浮尘，日常维护时只需要用干布擦拭即可清理表面污渍。

　　从功能特性来看，这款组件作为黑匣子集成载体，不需要在外部设计额外的操作按键或者显示窗口，所有信号交互都通过内孔走线上的接插件与机身主控板连接，组件装配完成后只需要随整机做一次出厂校准，后续日常使用过程中不需要单独对这个部件做维护，只有当设备出现功能故障时才需要拆解检查。在逆向建模的过程中，首先通过三坐标扫描获取部件的外轮廓点云数据，重点校准内六角孔的对边尺寸、阶梯轴两段的同轴度、端面密封槽的深度与宽度，确保建模完成的零件和原实物的安装尺寸完全匹配；建模过程中特意对大直径段的外圆与端面的交接处做了微小的倒角处理，避免装配过程中锐边割伤安装人员的手部，同时也能减少部件插入安装位时的卡滞问题。从实际使用的角度来看，这类内嵌式功能组件的设计，不需要追求过高的外观精度，所有尺寸公差都围绕安装适配、功能集成来设定，内孔与驱动轴的配合采用H7/k6的过渡配合，既保证装配时不会出现过松晃荡的问题，也不会因为配合过紧导致拆解维护时难以拆卸；小直径插接端的外径公差设置为h8，和衬套配合时保留微小的间隙，允许组件在安装后有微小的角度调整量，抵消机身焊接或者注塑成型时产生的安装位形位误差。很多初次接触清洁机器人结构设计的工程师，往往会把设计重心放在外露的灯组、行走轮上，忽略这类内嵌功能组件的结构合理性，实际上这类部件的安装便捷性、密封可靠性，直接影响整套设备的长期运行故障率，比如如果内孔的走线空间设计不足，线路装配时会被挤压在轴与孔的配合面之间，设备运行一段时间后线路绝缘层被磨破，就会出现灯组供电中断、信号丢失的问题；如果外表面没有做哑光防紫外线处理，长期受紫外线照射的塑料材质部件会快速老化变脆，容易出现开裂问题。

　　这款组件的结构设计没有采用复杂的曲面造型，全部采用规则的圆柱面、平面组合，一方面是降低零件的加工难度，不管是采用机加工还是注塑成型，都能快速完成零件生产，不需要复杂的工装夹具；另一方面规则的外形更容易做安装定位，装配时不需要借助专用工装就能快速对准安装位，能有效提升整机的装配效率。在实际选型适配时，只需要确认组件大直径段的长度是否匹配机身舱位的深度，小直径段的长度是否满足衬套的插接深度要求，内六角孔的对边尺寸是否和驱动轴的尺寸匹配，就可以直接适配到同规格的紫外线清洁机器人上，不需要对机身结构做额外的修改。
