微型舵机EMAX ES08A高精度结构设计

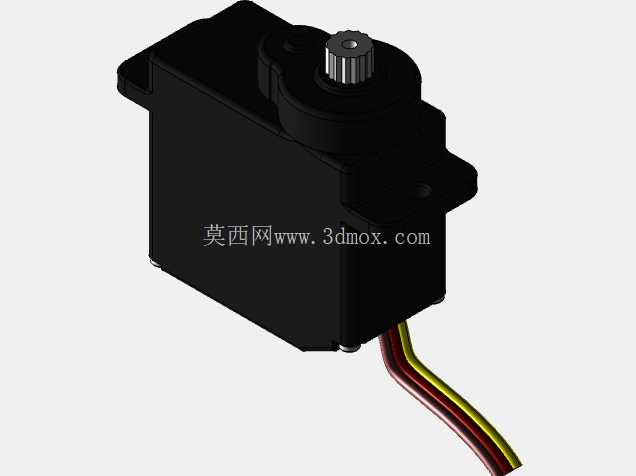

　　在航模飞控、小型机器人关节驱动、智能门锁执行端、遥控车船转向控制这类对安装空间、输出扭矩、响应速度有严苛要求的场景里，这类微型舵机的结构合理性直接决定整套机构的运行可靠性。这款舵机采用标准的分体式壳体设计，上下壳通过定位柱配合侧边安装耳的螺丝孔实现紧固，壳体侧边伸出的带安装孔固定耳，预留了足够的螺丝沉头空间，安装时不会因为螺丝头部突出导致装配干涉，两个固定耳的中心距严格匹配微型舵机的通用安装规范，能直接替换同规格的老旧舵机，不需要额外修改安装支架的孔位。

　　输出轴采用金属齿结构，齿形为标准的舵机花键，能兼容市面上绝大多数的舵机摇臂、舵盘配件，轴端高出壳体上表面的尺寸经过严格控制，装配摇臂后不会和壳体上盖产生摩擦，输出轴的径向跳动量控制在极小范围内，保证传动过程中不会出现虚位过大的问题。舵机尾部引出的三根信号电源线，出线位置做了圆弧过渡处理，避免线材反复弯折后出现线芯断裂的问题，线材的排布方向和壳体侧边平行，不会占用额外的侧向安装空间，在紧凑的设备舱内布线时不会和周边结构产生挤压。

　　从内部结构设计逻辑来看，这款舵机的减速齿轮组采用层级排布方式，电机输出的高转速低扭矩动力，通过多级直齿轮减速后传递到输出轴，每一级齿轮的轴孔都对应壳体上的定位凸台，装配时不需要额外调整齿轮啮合间隙，壳体内部的筋条将电机、控制电路板、电位器三个核心部件分隔在独立的腔体内，避免齿轮转动产生的碎屑掉落到电路板或者电位器上，导致接触不良或者信号漂移的问题。电位器和输出轴采用同轴连接设计，能实时反馈输出轴的转动角度，控制电路板的元器件排布紧贴壳体内壁，预留了足够的散热空间，长时间带负载运行时不会因为热量堆积导致元器件性能衰减。在实际选型适配时，需要重点关注几个安装边界参数：舵机主体的长宽高尺寸适配10g级微型舵机的安装空间，主体侧面没有突出的结构，安装时预留的腔体尺寸只需要比主体外形单边大0.5mm即可满足装配需求；输出轴的转动行程覆盖常规舵机的0-180度范围，在极限位置时内部设置了机械限位，不会因为过转导致齿轮打齿；固定耳上的安装孔适配M2规格的固定螺丝，锁付时的螺丝拧入深度不能超过壳体壁厚，避免螺丝顶到内部的齿轮或者电路板。

　　这类舵机在实际应用中，除了常见的航模舵面控制，还经常被用在小型自动化设备的工位切换、摄像头云台的角度调节、智能玩具的动作执行等场景，设计配套结构时需要注意，舵机的输出扭矩和供电电压直接相关，选型时要根据实际负载的阻力矩预留足够的安全系数，同时舵机的信号线要和动力线保持一定距离，避免信号干扰导致舵机抖动。从三维建模的角度来看，这款模型完整还原了舵机的所有外部装配特征，包括固定耳的倒角、输出轴的花键细节、出线口的结构、壳体表面的合模线位置，在做整机装配干涉检查时，可以直接调用这个模型进行装配模拟，不需要再对模型进行二次修整，能有效缩短结构设计阶段的校对时间。建模时对壳体的壁厚做了等比例还原，在做轻量化设计或者壳体强度校核时，也能直接提取模型的壁厚参数进行仿真计算，输出轴的配合尺寸严格按照实际配件的公差带进行绘制，装配摇臂时能真实反映配合的松紧程度，提前发现设计中存在的尺寸不匹配问题。
