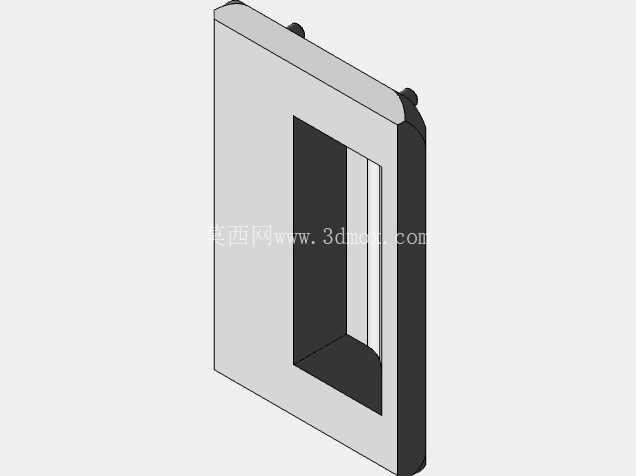

苔丝通讯终端精密结构三维设计

从结构设计的实际落地角度看，这类手持通讯终端的三维建模，首先要平衡握持手感与内部器件堆叠的矛盾，不能只追求外观的轻薄感而忽略实际装配的公差余量。日常作业场景里，这类设备常被外勤人员、现场调度人员随身携带，会经历频繁的拿取、放置，甚至偶尔的磕碰，所以外壳的棱边处理不能做尖锐直角，所有外露边都要做R0.8到R1.5的圆角过渡，既避免握持时硌手，也能降低跌落时的应力集中，减少外壳开裂的风险。

建模过程中首先要确定的是安装边界，整机的长宽尺寸要适配成年人单手握持的范围，宽度控制在70mm到78mm之间，厚度不超过12mm，长度根据屏幕尺寸和内置电池的容量调整，保证单手握持时拇指能够覆盖屏幕80%以上的操作区域，这是手持类通讯设备最核心的人机交互要求。外壳的壁厚要均匀，主壳体壁厚保持在1.8mm到2.2mm之间，卡扣配合的位置局部加厚到2.5mm，避免注塑成型时出现缩痕，同时也能保证卡扣的连接强度，日常拆装电池或者SIM卡的时候不会出现卡扣断裂的问题。

内部结构的排布要遵循信号优先的原则，天线区域的外壳不能使用金属材质，要预留出足够的净空区，天线支架的安装位置要远离电池和主板上的金属屏蔽罩，避免信号被屏蔽影响通讯质量。主板的固定要采用螺丝柱加定位柱的组合方式，定位柱和主板定位孔的配合间隙控制在0.1mm以内，保证主板安装时不会出现偏移，螺丝柱的内径要匹配自攻螺丝的规格，柱高要比螺丝拧入深度多0.2mm的余量，避免螺丝顶到外壳表面产生凸点。

按键的设计要考虑按压手感和防水防尘的要求，侧键的按键行程控制在0.3mm到0.5mm之间，按键和外壳开孔的单边间隙留0.15mm，按键内部加装硅胶密封圈，能够满足日常泼溅的防护需求，不需要做太高等级的防水，不然会大幅提升按键的按压力度，影响长时间操作的手感。屏幕的装配要预留泡棉压缩的余量，屏幕和前壳之间贴0.3mm厚的缓冲泡棉，装配后泡棉压缩量在0.2mm左右，既可以缓冲跌落时屏幕受到的冲击，也能避免屏幕和前壳硬接触导致的屏幕碎裂。

接口部分的设计要兼顾通用性和防护性，充电接口和耳机接口的开孔位置要在机身底部，开孔边缘做倒角处理，方便插头插入，接口内部要做挡筋，避免插头插歪的时候损坏接口针脚。电池仓的设计要保证电池拆装顺畅，电池和仓壁的单边间隙留0.2mm，电池盖的卡扣要均匀分布在四周，卡扣的扣合量控制在0.5mm，既保证电池盖扣合后不会松动，也能让用户不用太大力气就能打开电池盖。

建模的时候所有的配合面都要做拔模处理，外壳外表面的拔模角度做1度，内表面因为有筋位和卡扣，拔模角度做到1.5度，避免注塑脱模的时候出现拉伤。筋位的厚度不能超过主壁厚的0.6倍，筋位根部做R0.3的圆角过渡，避免筋位和主壁连接的位置出现缩痕。所有的开孔位置都要做翻边加强，翻边高度1mm，厚度1mm，提升开孔位置的结构强度，避免跌落时开孔处开裂。

从实际应用场景出发，这类设备还要考虑挂绳孔的设计，挂绳孔要做在机身的边角位置，孔位内部做金属衬套，避免挂绳长期摩擦把塑料孔位磨断，衬套和外壳注塑的时候嵌装在一起，连接强度能够承受5kg以上的拉力，满足户外作业时挂在胸前或者腰带上的使用需求。扬声器的出声孔要做在机身侧面或者底部，不能做在背面，避免设备放在桌面上的时候出声孔被挡住影响音量，出声孔的直径做1mm，孔间距1.5mm，孔内侧贴防尘网，防止灰尘进入机身内部影响扬声器寿命。

整个结构的设计要兼顾量产的工艺性，尽量减少倒扣的数量，所有需要滑块抽芯的结构要尽量放在同一个方向，减少模具的复杂度，降低开模成本。外观面的分模线要做在棱边或者用户不容易看到的位置，避免分模线出现在外观大面上，影响外观质感。螺丝孔的位置要尽量隐藏，比如放在电池仓内部或者装饰件下面，保证外观面的完整性，提升产品的整体质感。
