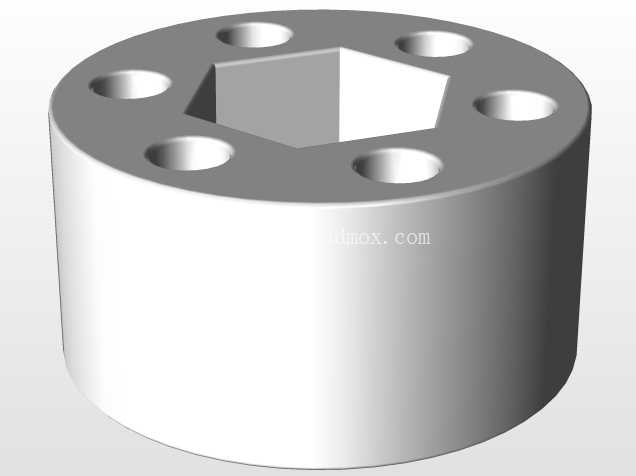

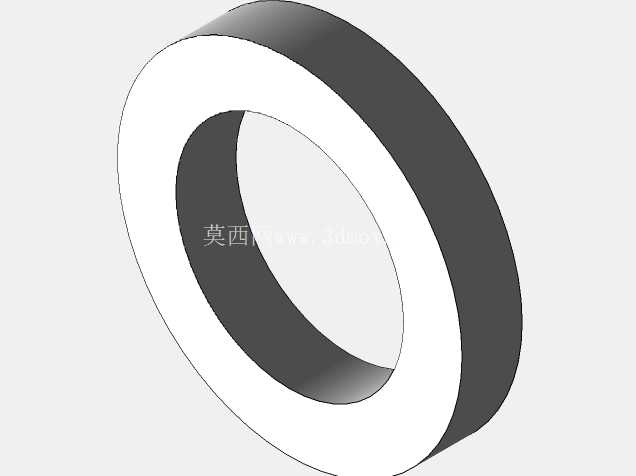

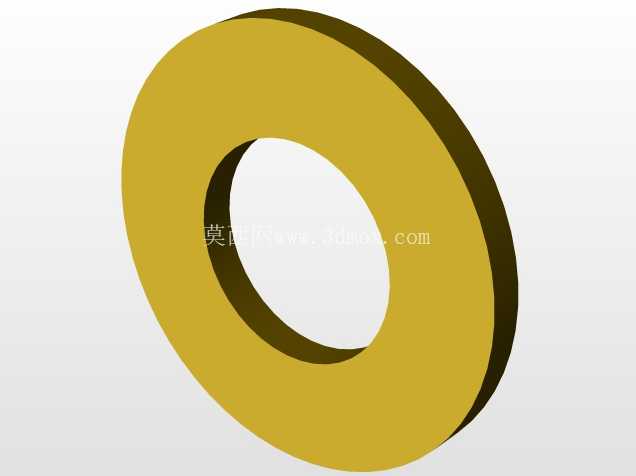

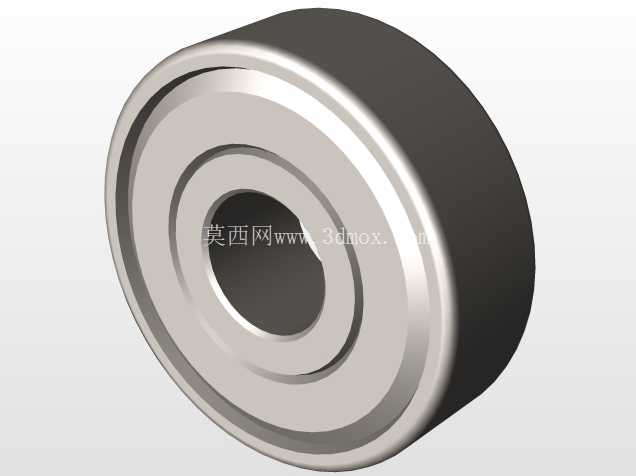

环形回转支撑结构件三维设计

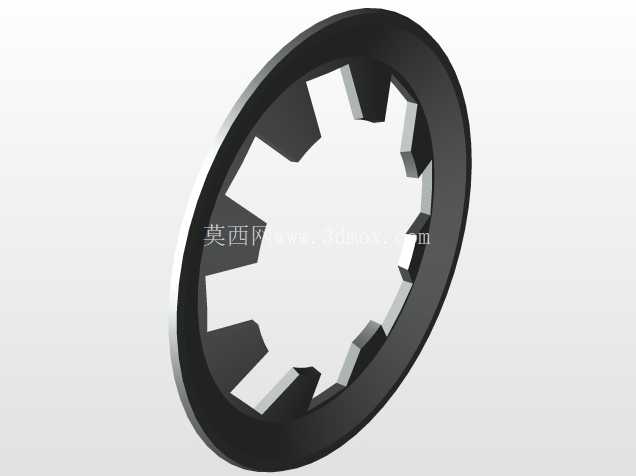

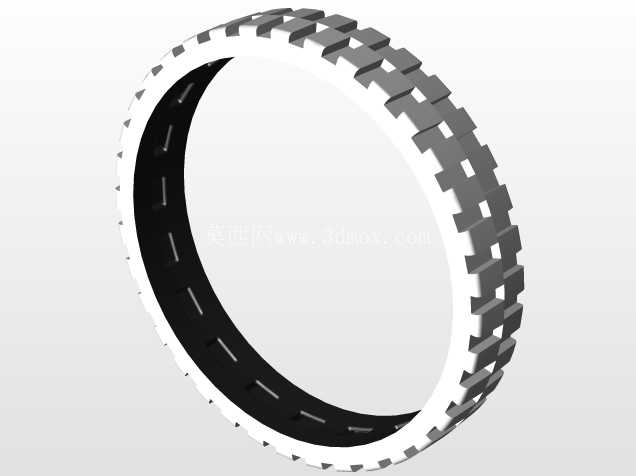

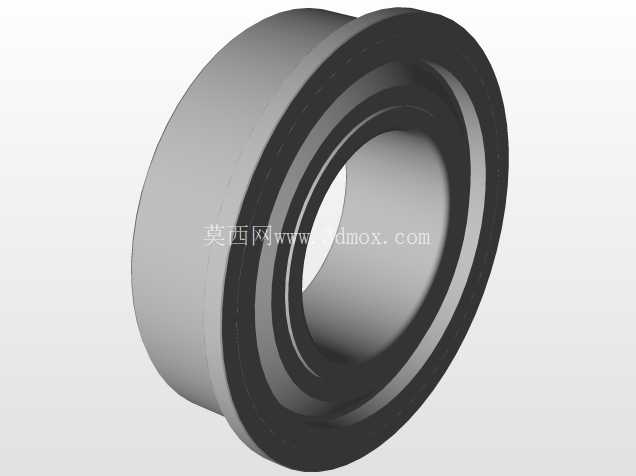

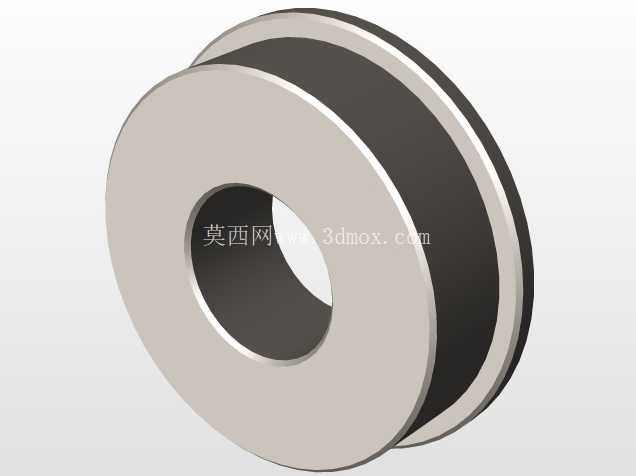

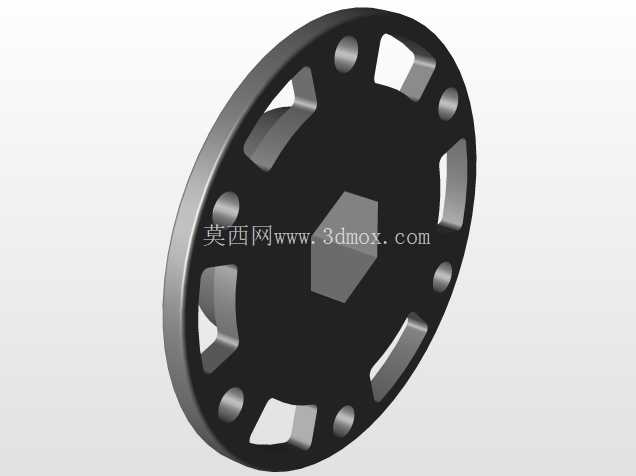

做机械结构设计这些年，碰到过不少需要环形回转构件的场景，这类零件看着结构简单，真要做到适配工况、安装顺畅、运行稳定，每个尺寸细节都得抠到位。这次做的这个环形构件，最初是给小型回转工作台做配套支撑环用的，后来调整了壁厚和端面精度，也能适配轻型输送线的回转导向、小型通讯天线的俯仰回转基座这类场景。

先从实际用途说，这类环形件核心作用是给回转运动提供径向定位和端面支撑，不像重载轴承那样带滚动体，它属于滑动支撑类的固定环或者说支撑套，靠自身的圆柱面和端面精度，保证回转件绕固定轴线转动，不会出现径向窜动或者端面跳动超差的问题。在轻型回转工位上，它可以套在固定轴外侧，内圆柱面和轴保持小间隙配合，外圆柱面用来安装同步带轮或者转盘，端面则靠螺栓锁紧在安装基板上，承受回转部分的轴向载荷。要是用在通讯设备的回转部位，它还能起到走线防护的作用，中间的空腔可以穿过馈线、信号线，避免线缆在回转过程中被拉扯磨损。

设计的时候最先考虑的是安装边界，毕竟这类零件都是要嵌到整套设备里的，不能光看零件本身好看。首先确定的是内孔直径，这个尺寸要匹配穿过的轴径或者走线空间，要是做轴套使用，内孔要按照基孔制配合来选公差，和回转轴保持H7/g6的间隙配合，保证转动灵活又不会晃量太大；如果是走线用，内孔直径要比最大线束外径大至少5mm，留够穿线和弯折的余量。然后是径向壁厚，这个不能随便定，太薄的话加工的时候容易变形，尤其是车削完内外圆之后，残余应力会让圆环失圆，装上去之后回转阻力忽大忽小；太厚的话又会增加不必要的重量，还会占用径向安装空间，一般轻型应用下，壁厚控制在15-25mm之间比较合适，要是承受的轴向载荷偏大，可以适当加厚到30mm，同时在端面做减重槽，兼顾强度和重量。

端面的设计也很关键，两个平行的端面是安装定位的基准，平面度必须控制在0.02mm以内，端面和内孔轴线的垂直度要保证在0.03mm范围内，不然锁紧之后会把整个环形件拉歪，导致回转的时候出现卡顿。端面上的安装孔要做均匀分布，孔位的位置度公差控制在0.1mm，避免安装的时候螺栓别劲，同时安装孔要做沉头处理，让螺栓头完全沉到零件端面以下，不会突出表面刮蹭到回转的部件。外圆柱面的粗糙度要根据配合需求来，如果外圆是用来装带轮或者齿轮，粗糙度要达到Ra1.6，保证配合件安装之后不会打滑；如果只是做防护或者非配合面，Ra3.2就足够，降低加工成本。

材料选择上，普通工况下用45号钢就可以，加工完之后做调质处理，硬度达到HB220-250，既有足够的强度，又不会太硬不好加工。如果是用在有腐蚀的户外环境，比如户外通讯天线的部位，就要换成304不锈钢，表面做钝化处理，避免生锈卡滞。要是用在对重量有要求的设备上，比如小型无人机的回转云台，还可以换成6061铝合金，加工完之后做硬质阳极氧化，提高表面耐磨度，重量能比钢件轻三分之二还多。

实际建模的时候，要先画中心轴线作为基准，所有的圆柱面和端面都要基于这个基准来做，避免后续改尺寸的时候出现基准偏移。先拉伸做出基础的圆环实体，然后处理端面的安装孔，用圆周阵列的方式做孔位，阵列的时候要注意数量和跨距，一般6个或者8个安装孔就足够满足轻型载荷的锁紧需求，孔距不要太大，不然两个螺栓之间的端面压不紧，会出现缝隙。如果需要做减重，就在非配合的端面上开环形的减重槽，槽的深度不要超过壁厚的三分之一，不然会影响零件的整体刚性。建模的时候还要把倒角和圆角都加上，内外圆的棱边要做C1的倒角，既方便安装的时候导向，又不会有锋利的毛边割伤操作人员，安装孔的孔口也要做倒角，避免螺栓拧入的时候刮伤螺纹。

这类零件在装配的时候要注意，先把内孔和配合轴擦拭干净，涂少量的润滑脂，减少初期转动的磨损，锁紧端面螺栓的时候要对角均匀拧紧，不要一次把一个螺栓拧死，不然会导致零件端面受力不均，出现翘曲变形。装配完之后要手动转动回转部件，检查有没有卡顿或者阻力不均的情况，如果有就要拆下来检查是不是端面有杂质或者孔位不对，不要硬拧螺栓强行装配，不然用一段时间之后零件会变形，回转精度会越来越差。

很多新手设计这类环形件的时候，容易忽略形位公差的标注，只标个内外径和厚度，结果加工回来的零件看着尺寸对，装上去就是转不顺，其实就是平面度和垂直度没控制好。还有的人把壁厚做的太薄，车削加工的时候夹装就变形了，根本达不到精度要求。另外要注意，这类环形支撑件如果是长期连续回转使用，最好在内圆柱面开油槽，方便存储润滑脂，延长使用寿命，油槽不要开通，避免润滑脂漏出来污染其他部件。

在不同的应用场景下，这个基础环形结构还可以做衍生调整，比如用在输送线的回转段，可以在外圆上开导向槽，用来卡输送链的侧边，起到导向防跑偏的作用；用在小型旋转工作台，可以在端面上做定位销孔，用来固定工装夹具，保证每次装夹的位置精度；用在通讯设备上，可以在外圆上做穿线缺口，方便线缆从侧面引出，不用全部从中间孔穿，布线更灵活。不管怎么调整，核心都是要保证回转轴线的同轴度和端面的安装精度，这是这类零件能稳定工作的基础。
