桁架式轨道巡检作业机械臂结构设计

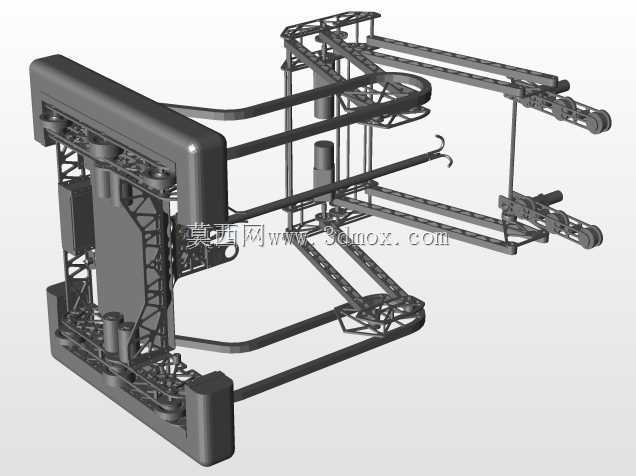

　　设备的安装边界需匹配预设轨道的轨距参数，固定端基座预留标准轨道接驳接口，可直接卡装在工字型或矩形截面的巡检轨道上，基座内部集成行走驱动轮组与导向限位结构，行走轮采用耐磨聚氨酯包胶材质，既保证足够的摩擦力避免打滑，又能减少轨道接触面的磨损，延长轨道与轮组的使用寿命。多段式伸展臂采用平行四边形连杆机构设计，各臂段之间通过铰接转轴连接，可实现水平方向的大跨度伸展与垂直方向的高度调节，伸展状态下末端执行器的作业覆盖范围可延伸至轨道侧方数米区域，收回状态下整体结构收拢于主框架侧方，最大外廓尺寸满足轨道旁限界要求，不会与沿线的附属设施发生干涉。该结构针对轨道沿线巡检、运维作业场景开发，可适配厂区架空轨道、交通线路侧方巡检轨道的安装需求，替代人工完成高空、窄空间、长距离线路的常态化巡检与简易操作任务，解决传统人工巡检效率低、高危区域作业风险高、巡检数据一致性差的行业痛点。整体采用双侧对称桁架式承载框架设计，主支撑结构选用镂空桁架构型，在保证整体结构刚度的前提下大幅降低自重，减少轨道承载负荷，同时降低设备移动过程中的惯性冲击，提升长距离移动的启停稳定性。

　　臂架的桁架杆件采用等强度设计思路，根据不同臂段的受力分布调整杆件的截面尺寸与排布密度，靠近基座的臂段受力较大，采用更密集的斜向支撑杆件与更大截面的主承力梁，靠近末端的臂段受力较小，适当减小杆件尺寸以降低末端负载，提升臂架伸展后的末端定位精度。末端执行器安装位预留标准机械接口，可根据实际作业需求快速更换可见光检测模组、红外测温模组、简易操作机械手等不同功能组件，适配不同场景下的巡检、运维作业需求。结构的走线全部集成于桁架杆件的内部空腔，避免线缆外露造成的勾挂、磨损问题，同时提升整体外观的整洁度，各铰接转轴位置均设计有密封防护结构，可阻挡户外场景下的粉尘、雨水侵入转轴内部，降低转动副的磨损速率，延长设备的户外无故障运行时长。

　　主控制舱集成于设备后侧的封闭壳体内部，壳体采用钣金折弯焊接成型，表面做喷塑防腐处理，可适应户外高低温、高湿、多粉尘的复杂工况，舱体内部预留充足的电气元件安装空间，可根据需求搭载主控板、驱动模块、通信模块、电池组等组件，舱体与主桁架之间采用螺栓连接，便于后期的维护拆解。设备的整体重心经过严格配平设计，无论臂架处于伸展还是收拢状态，整体重心始终落在行走轮组的支撑边界范围内，避免出现偏载倾覆的风险，同时降低行走驱动的功率损耗。

　　在结构的应力集中位置，比如臂架铰接点、基座与轨道的连接点、桁架杆件的交汇节点，均做了圆角过渡与加强筋补强设计，通过有限元仿真验证，在最大伸展长度、额定末端负载的工况下，结构的最大变形量控制在允许范围内，不会因结构变形影响末端的定位精度，同时结构的安全系数满足户外工业装备的设计要求，可承受常规工况下的振动、冲击载荷。该结构的设计充分考虑了加工与装配的工艺性，大部分桁架杆件采用标准型材切割成型，减少定制异形件的使用，降低加工成本与装配难度，各连接位置的螺栓孔均设计有装配定位基准，可保证批量生产时的装配一致性，减少现场调试的工作量。
