MEMS静电梳齿驱动执行器结构设计

在微机电系统的实际工程应用场景里，静电梳齿驱动结构是微位移执行、微传感检测领域的核心基础构件，这类结构广泛搭载于微光学调整平台、微流体控制阀、高精度微加速度计以及微型谐振器件中，承担着将电信号转换为微米级精准机械位移的核心功能，其性能直接决定了整套微系统的响应速度、位移精度与运行可靠性。

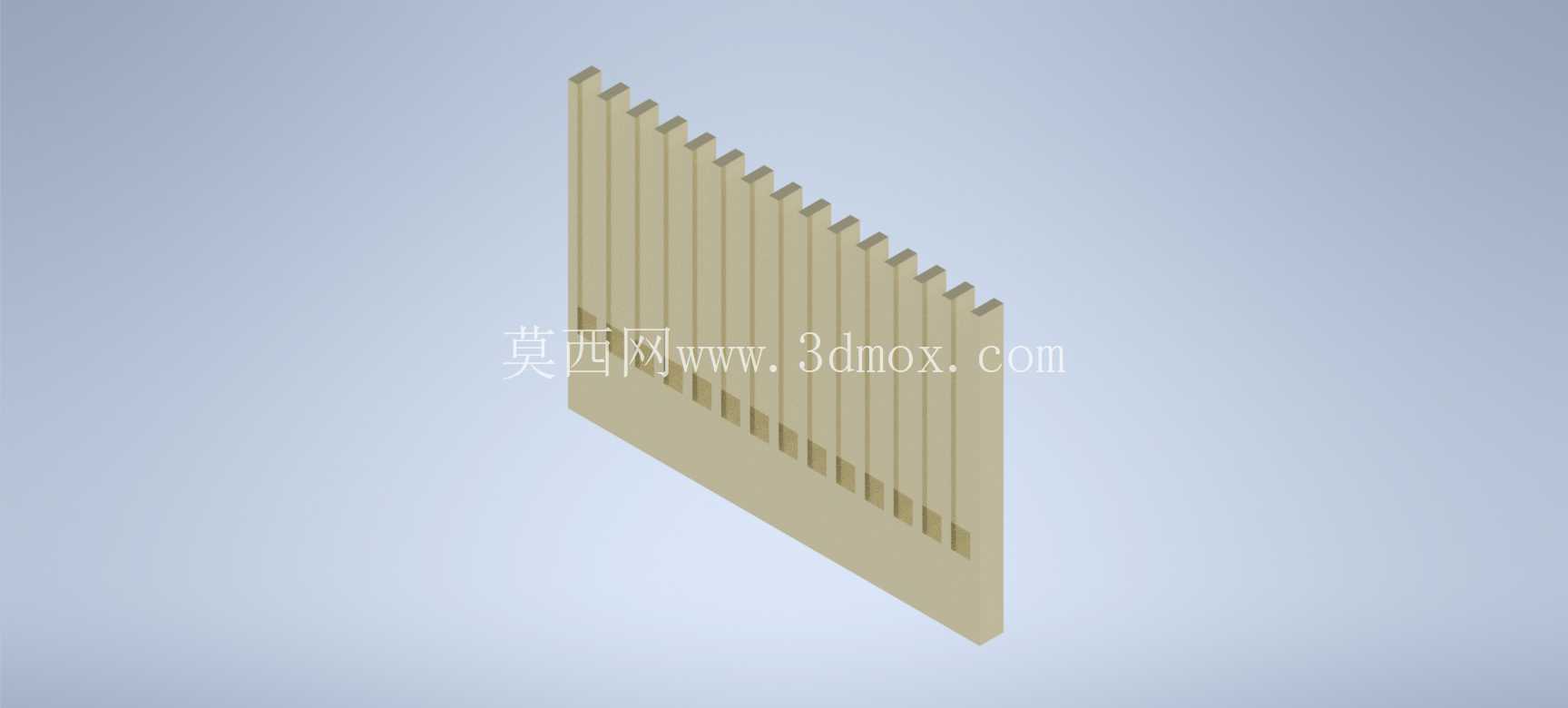

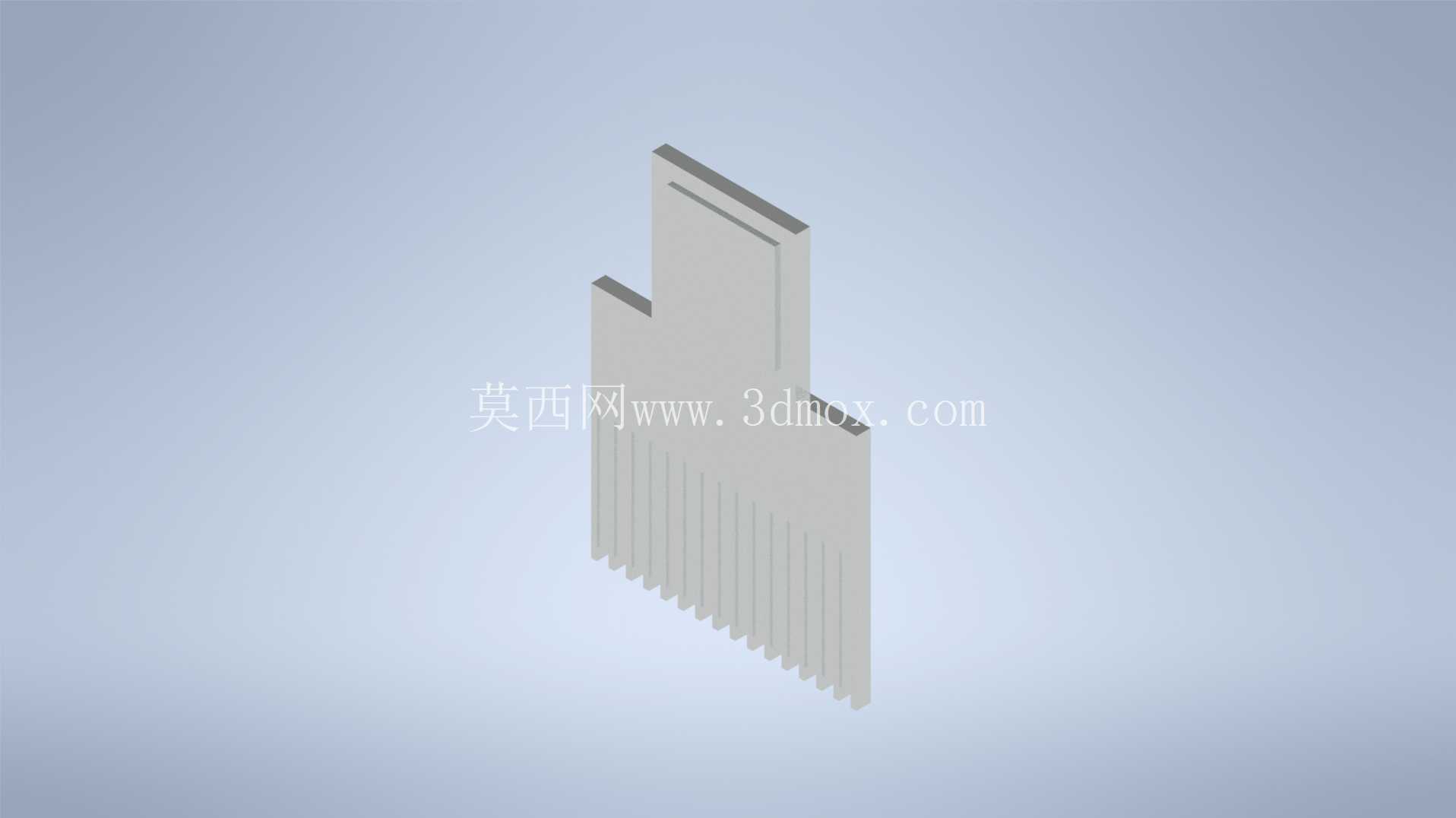

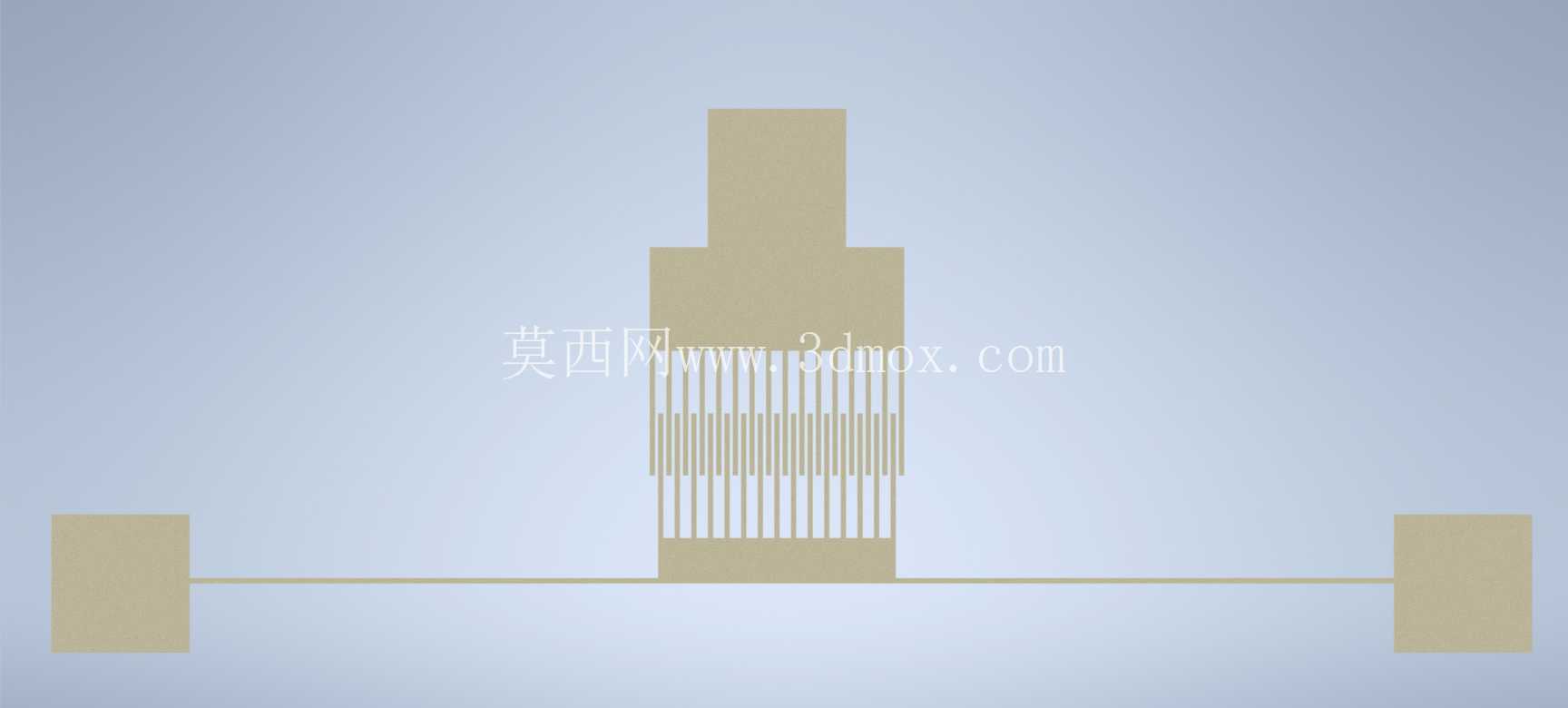

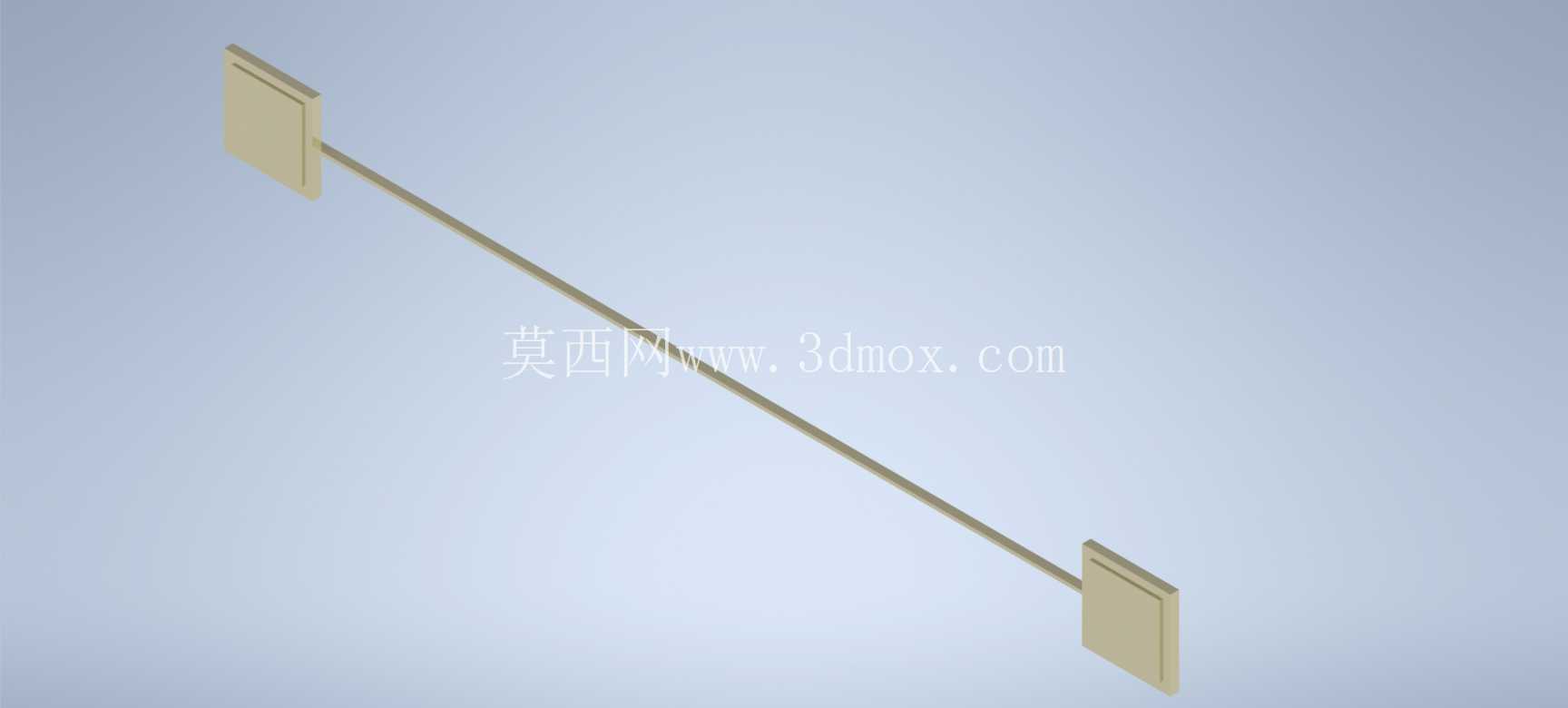

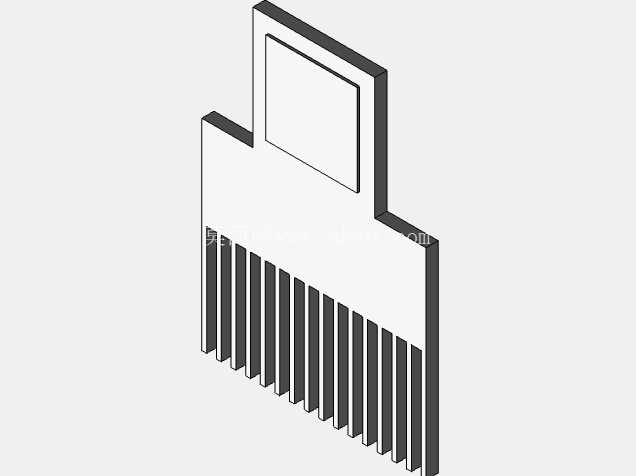

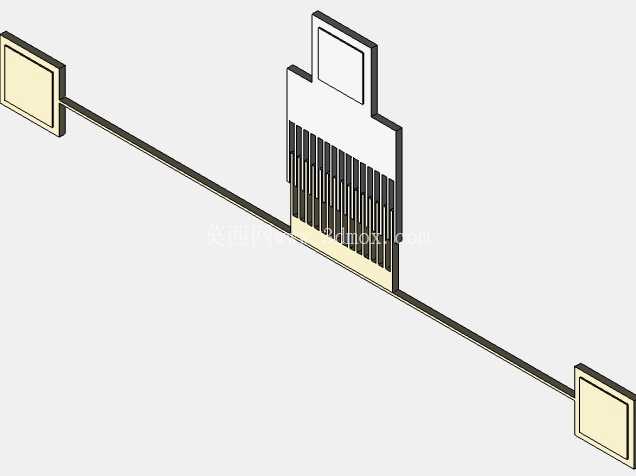

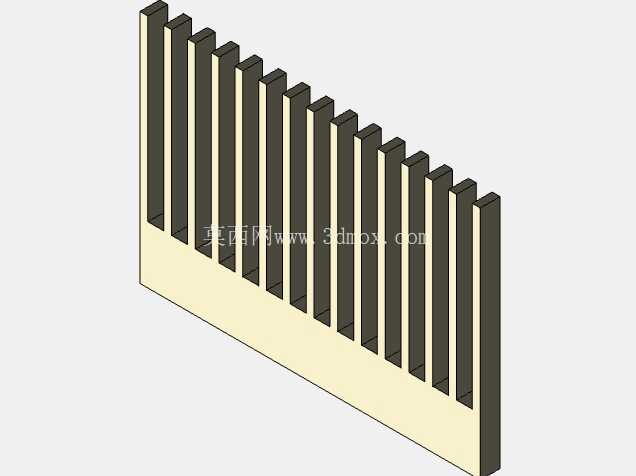

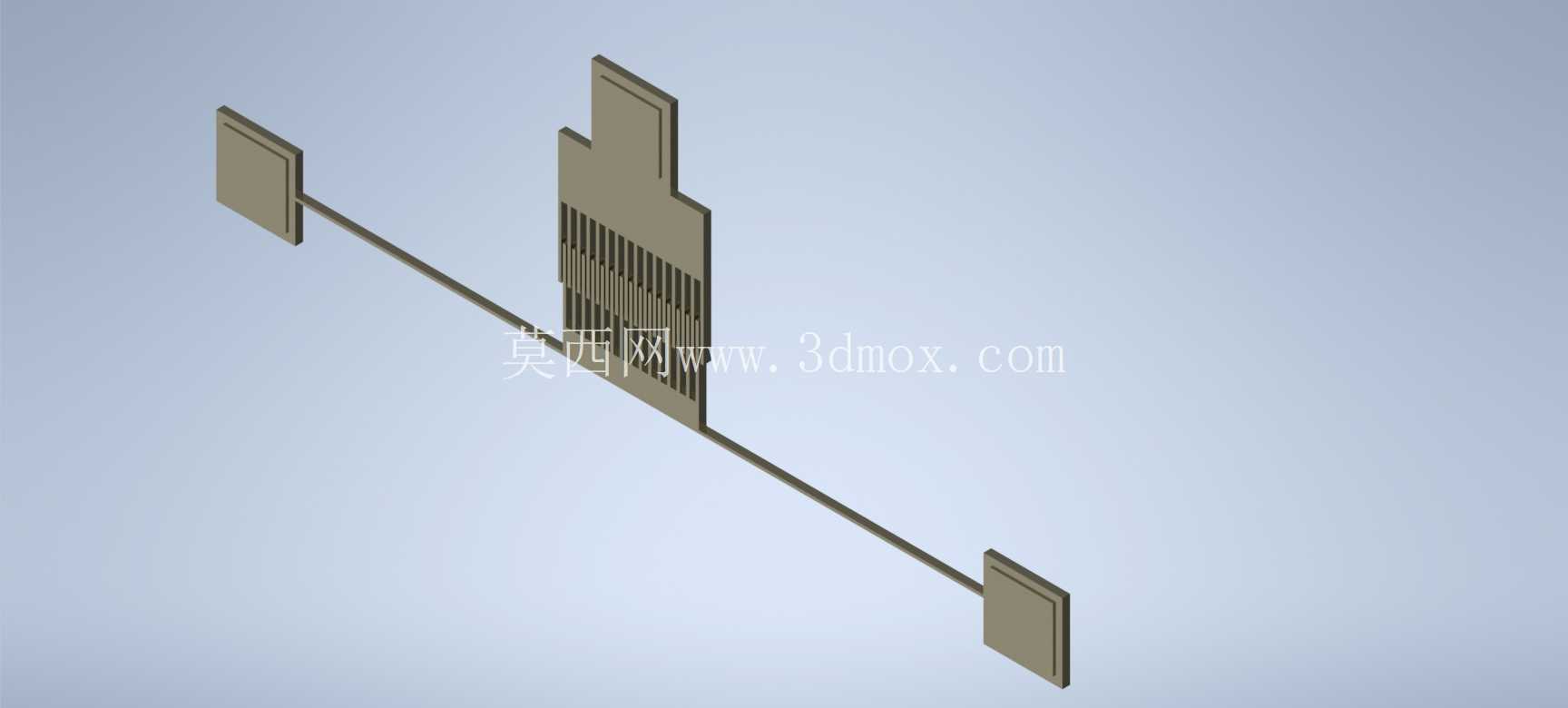

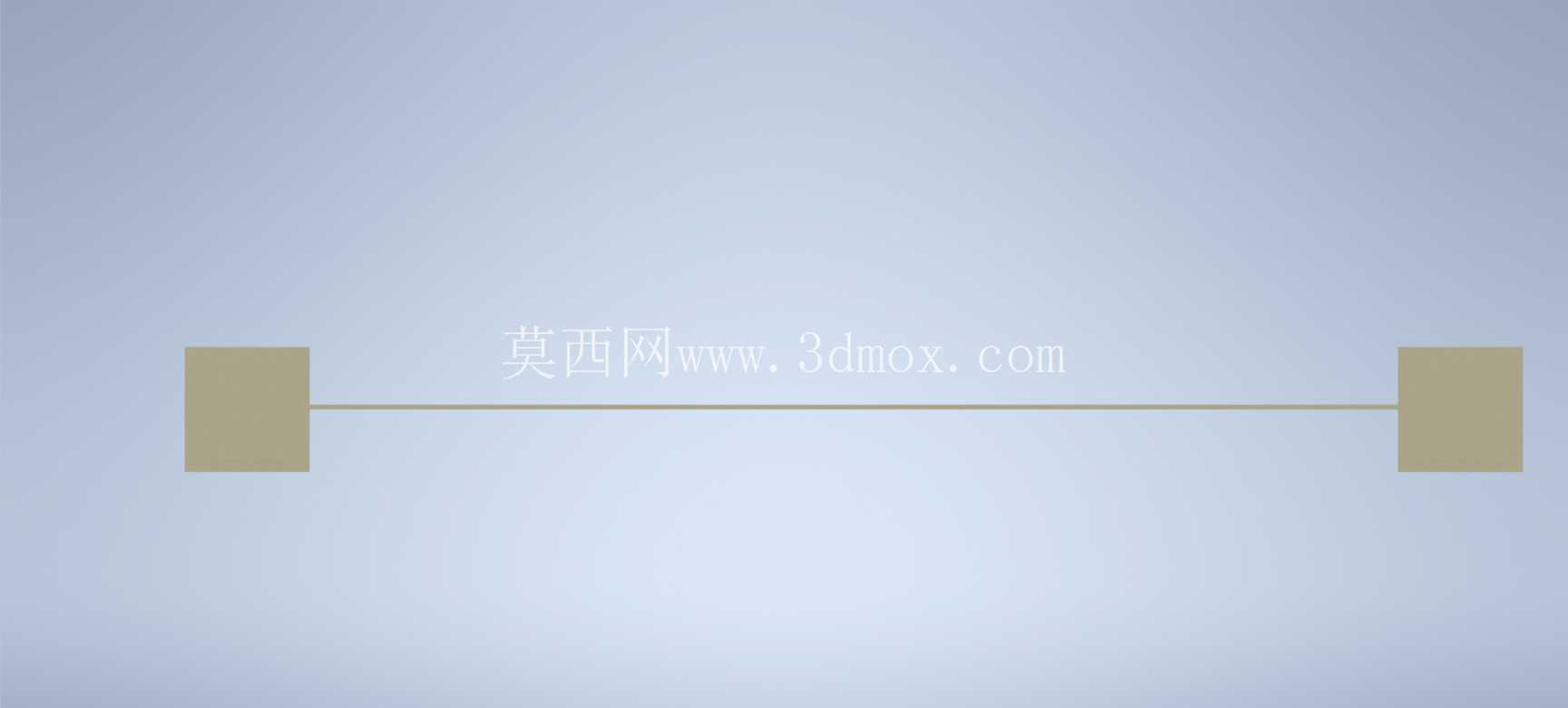

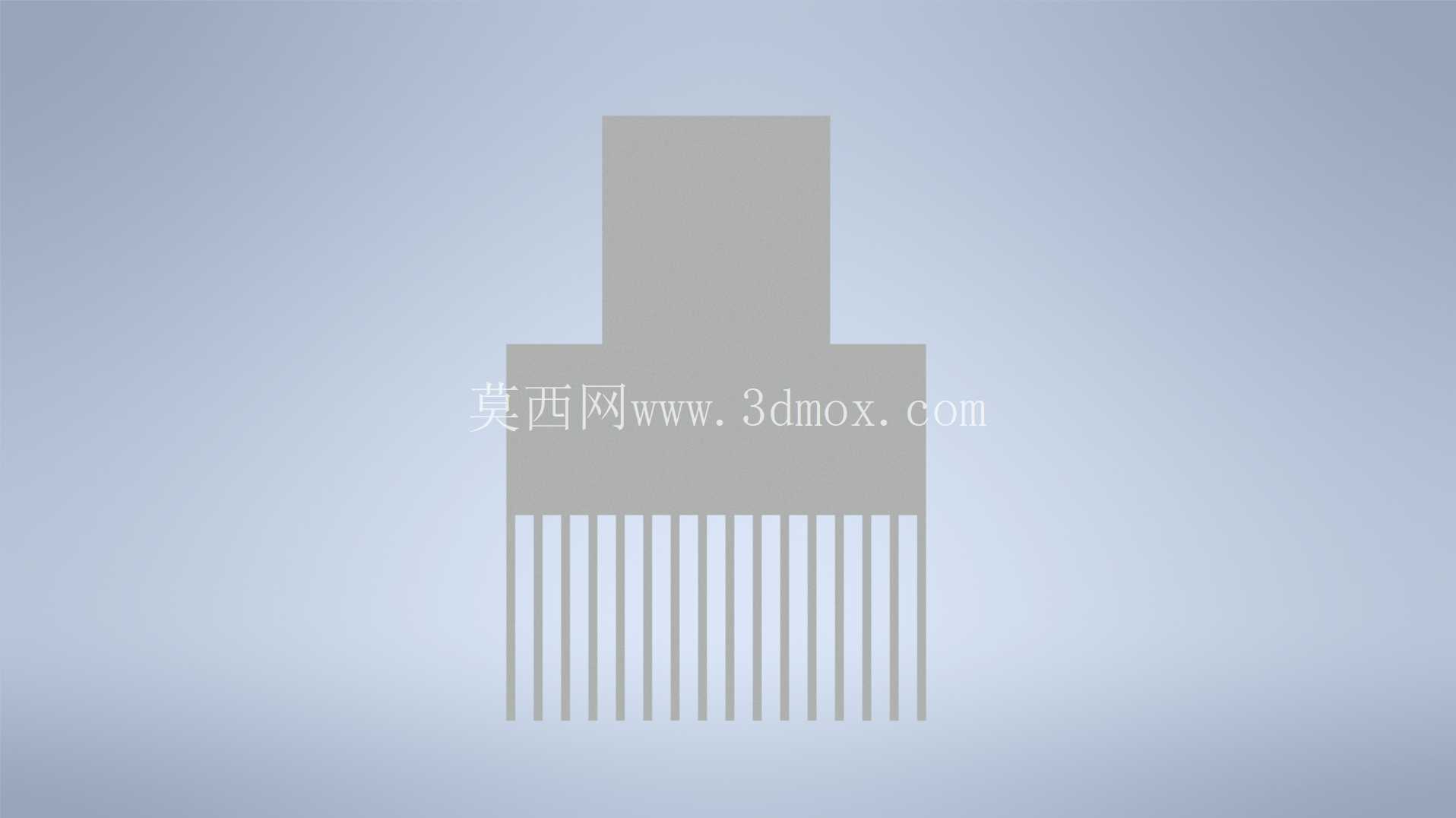

从实际功能特性来看，该梳状驱动结构依靠横向静电力实现动作输出，固定梳齿与可动梳齿呈交错排布状态，当在两组梳齿间施加对应驱动电压时，齿间形成的静电场会产生切向静电力，拉动可动梳齿沿支撑梁的轴向产生平动位移，区别于垂直间隙式静电驱动结构，这种梳齿交错的设计能够在较低驱动电压下获得更大的线性位移行程，同时输出力的线性度更优，能有效降低驱动电路的设计复杂度。支撑梁采用对称双端布置的形式，两端的锚点结构将可动部分悬空固定在衬底上方，既保证了可动梳齿运动过程中的导向精度，避免出现横向偏移导致的梳齿卡滞、吸合失效问题，也能通过梁的结构刚度匹配，精准控制驱动电压与输出位移的对应关系，满足不同应用场景下的位移输出需求。

在结构设计思路层面，该结构的几何参数完全围绕MEMS加工工艺的实现边界与性能需求展开，梳齿的齿宽、齿间距、齿长参数经过多轮迭代校核，既保证了静电驱动力的输出效率，也兼顾了深硅刻蚀工艺的加工精度极限，避免出现刻蚀过程中齿形变形、侧壁垂直度不足导致的性能偏差。可动结构的材料选型匹配标准MEMS工艺的材料体系，柔性支撑梁采用多晶硅材料，利用其稳定的力学性能与成熟的薄膜沉积工艺实现结构制备，锚点区域采用镍铁合金材料提升结构与衬底的结合强度，保证长期运行过程中的结构稳定性。设计过程中通过耦合场分析完成性能验证，针对静电-结构的耦合作用，仿真计算不同电压下的结构总变形量、冯·米塞斯应力分布以及应变分布，确保结构在最大驱动电压下的应力值远低于材料的屈服强度，避免出现结构断裂、塑性变形等失效问题，同时通过模态分析校核结构的固有频率，规避工作过程中的共振风险，保证动态响应性能满足使用要求。

从安装边界与尺寸适配角度来看，该类微执行器的整体尺寸处于微米量级，可动梳齿的运动行程通常在几微米到几十微米区间，安装时需要保证锚点区域与衬底的牢固键合，同时梳齿的悬空高度需要严格控制，避免衬底与可动结构间产生额外的静电力干扰。支撑梁的长度、宽度、厚度参数直接决定结构的刚度特性，在设计选型时可根据实际应用的驱动力、位移需求调整梁的截面尺寸与长度，若需要更大的输出位移，可适当降低梁的刚度，同时匹配对应的驱动电压范围；若需要更高的响应频率，则可提升梁的刚度，提升结构的固有频率。在实际集成应用中，该结构可与位移检测结构、信号处理电路单片集成，也可作为独立执行单元通过微组装工艺集成到微系统中，安装过程中需要避免机械冲击导致的梳齿结构变形、断裂，同时保证电极引出区域的接触可靠性，避免驱动信号传输过程中出现接触电阻过大、信号衰减的问题。

在工程应用的选型适配中，这类梳状驱动执行器可根据不同的使用场景调整结构参数，应用于微流体领域时，可将可动梳齿与微流道的阀瓣结构连接，通过驱动电压控制阀瓣的开合度，实现微升级流体流量的精准调控；应用于微光学领域时，可在可动结构上搭载微反射镜，通过位移调整改变光程，实现光开关、可调光衰减器的功能；应用于传感领域时，可将结构作为谐振敏感单元，通过检测谐振频率的变化实现物理量的精准测量。结构设计过程中充分考虑了工艺兼容性，所有结构层的图形都符合平面光刻工艺的设计规则，没有超出常规MEMS加工线的工艺能力范围，可直接在标准MEMS工艺线上完成流片制备，无需开发特殊工艺步骤，能够有效降低制备成本，缩短产品的开发周期。
