夏普红外测距传感器结构设计

在工业自动化产线的物料到位检测、智能小车的避障导航、服务机器人的近距离障碍物识别场景中，红外测距传感器是应用频次极高的非接触式检测元件，本次呈现的夏普红外传感组件结构，完全按照实物测绘后完成三维建模，可直接用于设备装配仿真、结构干涉校验环节。从实际使用场景来看，这类红外传感器依靠红外发射管发出调制红外光，经障碍物反射后被接收组件捕捉，通过三角测距原理输出对应距离的模拟信号，相比超声波测距模块，它在近距离检测场景下响应速度更快，不受被测物体材质吸音特性影响，在10cm到80cm的检测区间内精度表现稳定，常被用于AGV小车的边缘防碰撞、自动化设备的工件到位触发、智能家居的人体接近感应等场景。

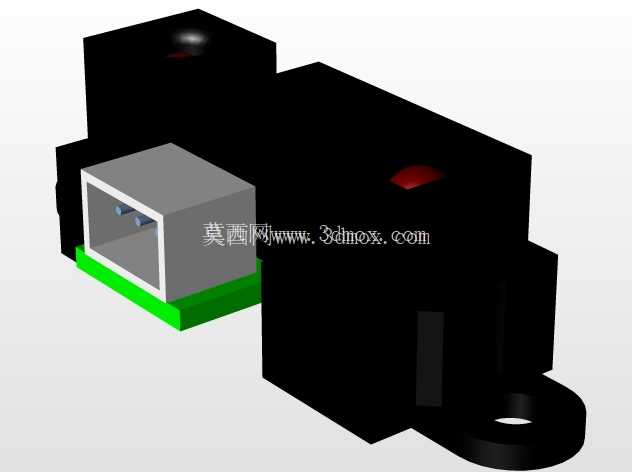

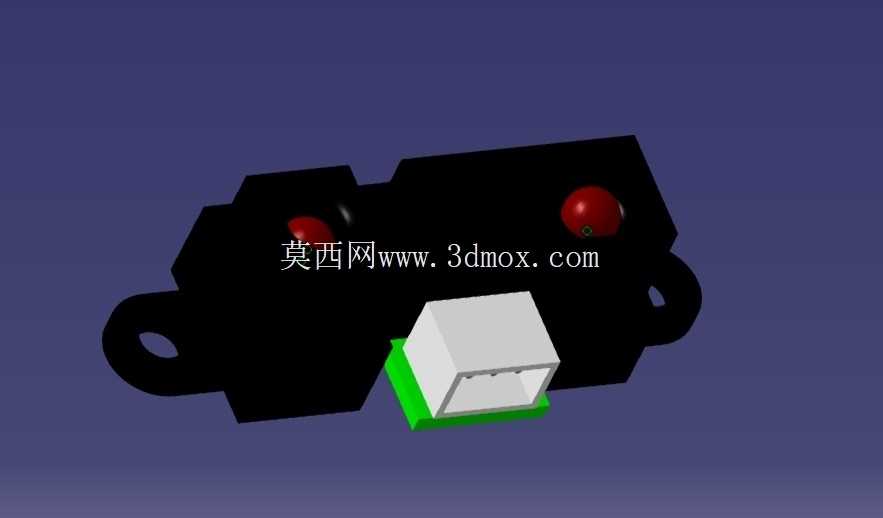

从结构设计层面拆解，该模型完整还原了实物的各个装配细节：主体黑色壳体为ABS注塑成型结构，壳体两侧延伸出带安装孔的固定耳，安装孔为标准通孔设计，适配M2规格的自攻螺丝或者铜柱固定，安装耳的厚度控制在1.8mm，既保证固定时的结构强度，又不会过度占用设备内部的安装空间。壳体正面预留两个圆形开孔，分别对应红外发射管与接收管的安装位，开孔边缘做了0.2mm的倒角处理，避免注塑生产时的飞边遮挡光轴，影响检测精度。壳体前端的接插区域做了分层结构设计，底部绿色部分为PCB板的定位卡槽，上方白色结构为标准3Pin接插座，接插座的引脚间距为2.54mm，完全匹配通用杜邦线的接插规格，接插座与壳体之间预留了0.1mm的装配间隙，方便生产时的压装工序，不会出现壳体与接插件干涉导致的装配不良问题。

做结构设计选型时，需要重点关注该传感器的安装边界尺寸：主体部分的长宽高分别为43mm、21mm、14mm，两侧安装耳的中心孔距为35mm，接插件部分突出主体前端7mm，布线时需要给接插的杜邦线预留至少10mm的弯折空间，避免线材过度弯折导致的接触不良。安装时要注意传感器的光轴与被测面尽量保持垂直，倾斜角度超过15度时会出现反射光无法被接收管捕捉的问题，导致检测数据跳变。另外在多传感器并排安装的场景下，两个传感器的安装间距需要保持在15cm以上，避免不同传感器的发射光互相干扰，产生误触发信号。

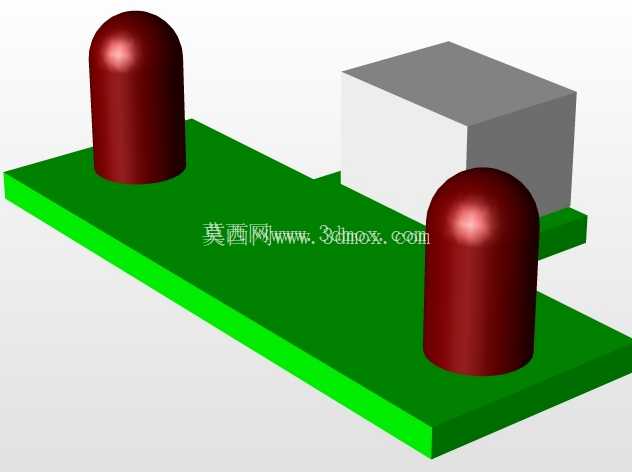

建模过程中对各个配合面的公差做了贴合实际生产的设定：壳体上下盖的止口配合间隙设为0.05mm，既方便组装时的扣合，又不会出现上下盖错位的问题；PCB板与卡槽的配合间隙设为0.1mm，适配不同厂商PCB板的厚度公差；接插件引脚的伸出长度设为3mm，满足波峰焊的工艺要求，不会出现引脚过短焊接不牢或者过长碰壳短路的问题。模型还还原了发射管与接收管的半球形透镜结构，透镜突出壳体表面0.8mm，做结构设计时要注意该位置不能有其他结构件遮挡，透镜前方10mm范围内不能有透明或者半透明的遮挡物，否则会导致检测距离出现偏差。

在实际设备调试中，这类传感器的输出信号为模拟电压值，不同的电压对应不同的检测距离，结构设计时不需要额外考虑信号处理电路的安装，该型号传感器已经将处理电路集成在壳体内部的PCB板上，只需要外接5V直流供电，就可以直接输出对应距离的电压信号，大幅简化了设备的电路设计工作量。相比同规格的激光测距传感器，夏普的这款红外传感器成本更低，对安装位置的精度要求更低，在中短距离的检测场景中性价比优势明显，是很多入门级自动化设备、教学实验平台的首选检测元件。
