球形机器人多孔圆形安装端盖结构设计

这款圆形多孔端盖是球形机器人内部动力与传感模块的核心安装承载件，在球形机器人的整机结构中承担着多模块定位、载荷传递与运动间隙约束的关键作用。从实际应用场景来看，这类端盖多用于全向运动球形机器人的内部机架与球形外壳的衔接位置，既需要承载内部驱动轮组、控制电路板、电池模组的安装固定需求，也要在机器人做全向滚动、碰撞缓冲、姿态调整时，保证各安装部件的位置精度不发生偏移，避免内部器件因相对位移出现接线松脱、传动卡滞的问题。

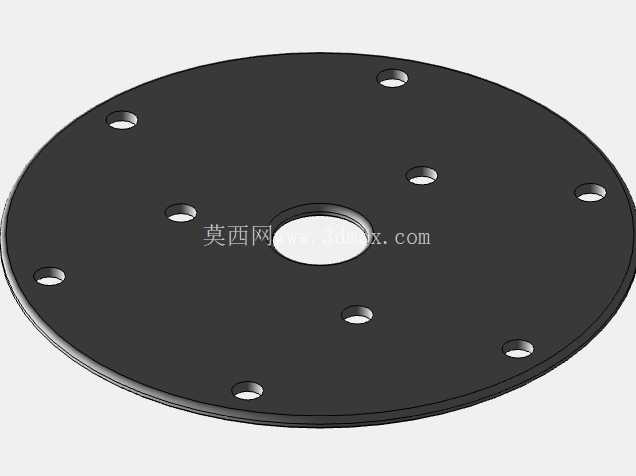

从结构设计思路上看，端盖采用整圆薄板构型，中心开设大直径通孔，主要用于走线、中心轴穿装或者视觉传感模块的镜头避让，围绕中心孔周向均匀分布的8个小孔，是按照标准安装孔位做的等角度排布，每个孔位都做了沉孔处理，安装时螺丝头可以完全沉入板面以下，不会突出端面刮蹭球形外壳的内壁，保证机器人滚动时外壳与内部机架之间的间隙均匀，不会出现运动干涉。端盖的外缘做了小角度的倒角处理，一方面是去除加工毛刺避免装配时割伤线缆或者操作人员，另一方面也能在外壳产生微小形变时，减少端盖边缘对外壳内壁的应力集中，降低薄壁外壳长期受剐蹭出现开裂的风险。

从安装边界与尺寸适配角度来说，这类端盖的外径尺寸需要严格匹配球形外壳的内径，周向安装孔的位置度公差需要控制在0.05mm以内，保证安装后整个内部机架的中心与球体重心重合，避免出现偏心导致机器人运动轨迹偏移、原地打转的问题。端盖的板厚选择需要兼顾强度与重量要求，过薄会在承载较重的电池模块时出现板面翘曲，导致驱动轮与外壳内壁的接触压力不均，出现驱动力不足或者打滑的问题；过厚则会增加整机重量，缩短机器人的续航时间，同时挤占内部其他器件的安装空间。

在功能特性上，除了基础的安装承载作用，端盖的板面平面度要求较高，安装面的平面度公差需要控制在0.02mm以内，保证驱动轮支架、控制板等部件安装后能够保持正确的相对位置，不会出现倾斜。周向均匀分布的孔位除了用于螺丝固定，部分孔位也可以作为线缆的穿线孔使用，根据内部布线的实际需求选择对应的孔位走电源线、信号线，避免线缆在机器人滚动过程中被挤压、缠绕。端盖的材质一般选用轻质铝合金或者高强度工程塑料，铝合金材质的端盖还可以兼顾一定的散热作用，将驱动板、电机工作时产生的热量通过端盖均匀传导出去，避免内部积热导致器件过热故障；工程塑料材质的端盖则重量更轻，绝缘性能更好，适合对重量控制要求更高的小型球形机器人使用。

在实际装配过程中，这类端盖通常会配合减震垫圈使用，在每个安装孔位与被固定部件之间加装薄型橡胶垫圈，一方面可以吸收机器人滚动、碰撞时产生的震动，保护内部的精密传感元件，另一方面也可以起到防松的作用，避免机器人长期运动导致螺丝松动。端盖中心孔的尺寸需要根据实际穿过的部件做匹配，如果是穿装中心转轴，中心孔需要与转轴做小间隙配合，保证转轴转动顺畅；如果是作为视觉模块的避让孔，中心孔直径需要比镜头外径大2-3mm，预留出足够的安装调整空间，避免遮挡镜头视场角。

从结构优化的角度来说，这类端盖在设计时还可以根据内部器件的实际布局，在非承载区域做适当的减重孔设计，在不降低整体结构强度的前提下进一步减轻整机重量，不过减重孔的位置需要避开主要的受力路径，也就是中心孔到各安装孔之间的传力区域，避免出现应力集中导致端盖受载断裂。另外，端盖的表面处理也需要根据使用场景做选择，户外使用的球形机器人端盖需要做阳极氧化或者喷塑处理，提升耐锈蚀、耐磨损的性能；室内教学演示用的球形机器人端盖则可以做本色处理，降低加工成本。
