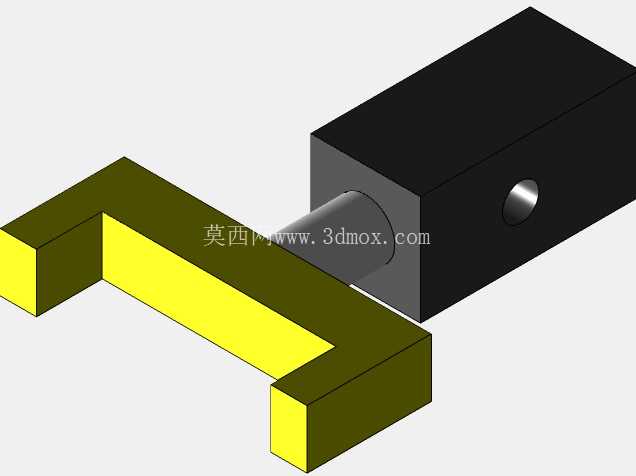

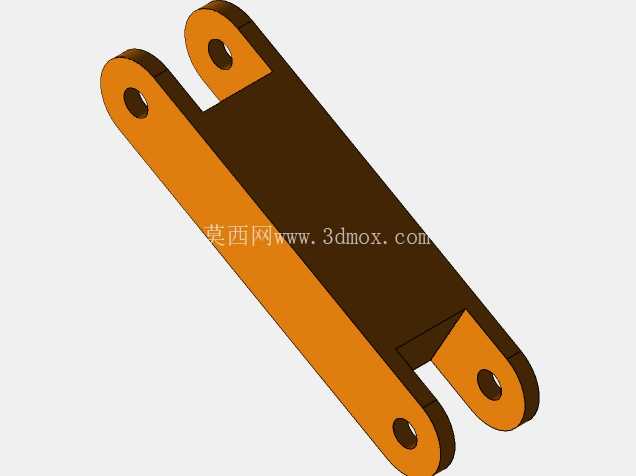

在轻载自动化搬运、工位辅助上下料的小型机械臂结构中,这类铰接式连接臂段是承担相邻关节力矩传递、维持臂体运动姿态的核心受力构件,日常应用场景覆盖3C电子产线小件分拣、实验室样本转运、小型注塑件取件等对臂体自重有严格限制的工位,区别于大负载工业机器人的铸钢臂段,这类臂体更侧重轻量化与安装便捷性的平衡。从结构功能来看,该臂段两端的同轴销孔是核心配合特征,孔位的同轴度公差直接决定相邻关节转动时的卡滞风险,设计时通常将孔位公差控制在H7级,配合自润滑衬套使用时,可在无频繁润滑维护的前提下实现万次以上的往复转动,臂身的长条形腔体结构并非单纯减重,而是预留了关节线束、气路管线的穿行空间,避免臂体运动过程中管线与外部结构发生剐蹭缠绕,这也是小型桌面级机械臂设计时很容易被忽略的细节——很多初版设计为了追求极致减重将臂身做成实心结构,后续布线时只能将管线外露,长期运行后管线磨损断裂的故障占比能到总故障的三成以上。
设计思路上,该臂段采用了等强度的变截面过渡,两端销孔位置因为要承受关节转动带来的交变弯矩,做了局部加厚的圆弧过渡,避免应力集中在孔位边缘产生疲劳裂纹,臂身主体的壁厚经过受力仿真校核,在承受额定5kg末端负载时,臂身最大挠度控制在0.2mm以内,既不会因为刚度过低导致末端定位精度超差,也不会因为冗余的壁厚增加臂体自重,抬升关节驱动电机的负载冗余要求。从安装边界来看,该臂段的两端销孔中心距是核心安装尺寸,直接决定机械臂的工作半径范围,销孔的孔径尺寸与配套关节的输出轴径严格匹配,安装时无需额外加工转接法兰,直接通过轴端挡圈即可完成轴向固定,臂身侧面的平面区域可按需安装磁性开关、行程限位块等检测元件,不需要额外焊接或打孔调整,适配市面上多数小型谐波减速关节、舵机关节的安装接口。

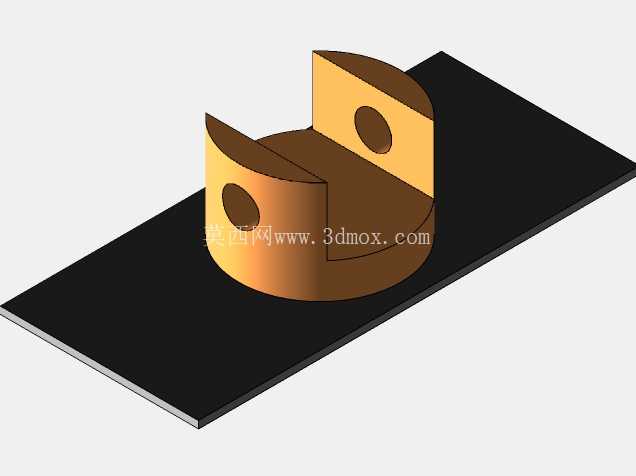

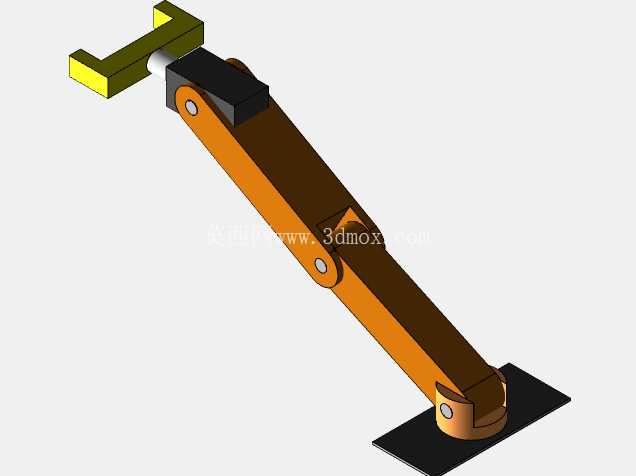

实际应用中这类臂段通常搭配2-3个同规格臂节组成多自由度机械臂,根据安装顺序的不同可作为大臂、小臂使用,在一些非标自动化改造项目里,也会被单独作为直线执行机构的连接延长件,用来拓展气缸、电动推杆的作业范围,因为其本身的铰接结构自带一定的角度补偿能力,即使安装面存在少量平行度误差,也能通过臂段的微小转动抵消装配应力,避免驱动部件因为憋劲出现过早磨损。
很多刚接触小型机械臂设计的工程师容易陷入“负载越大臂身越厚”的误区,实际上这类铰接臂段的失效形式很少是因为静强度不足,多数是交变载荷下孔位的磨损或者臂身的共振,因此设计时除了静强度校核,还要重点核算臂段的固有频率,避开关节驱动电机的常用转速区间,防止臂体在特定运动速度下出现共振抖动,影响末端执行器的定位稳定性,该臂段的外形做了大圆角钝化处理,没有尖锐的棱角凸起,一方面是避免运动过程中剐蹭操作人员或者周边设备,另一方面也能减少应力集中点,提升构件的疲劳寿命,在批量生产时,这类结构既可以采用铝合金铣削加工,也可以开模采用压铸工艺生产,适配不同的量产成本需求,单件小批量制作时用板材铣削的交付周期更短,大批量投产时压铸的单件成本能降低六成以上,且尺寸一致性更好,不需要后续大量的人工校形工序。
